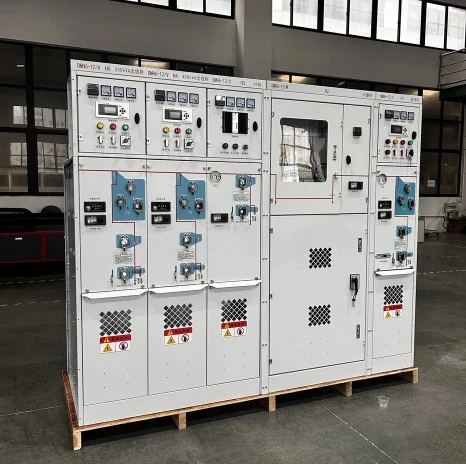

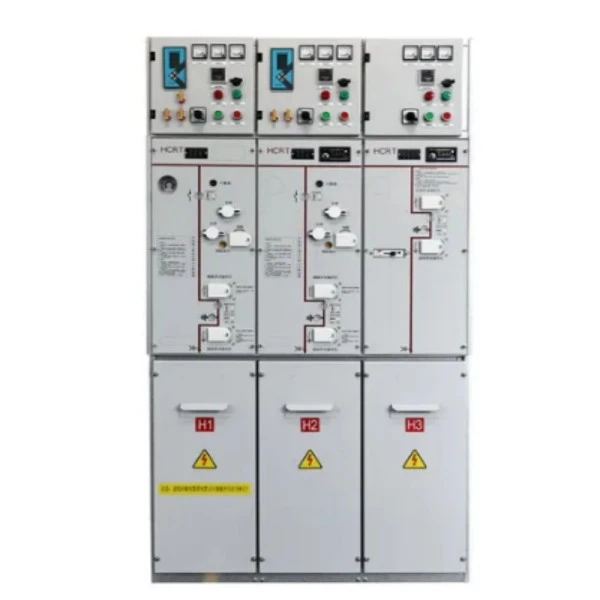

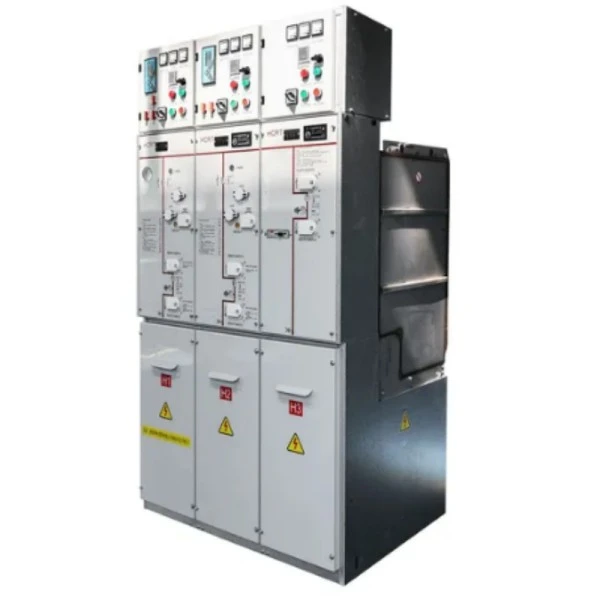

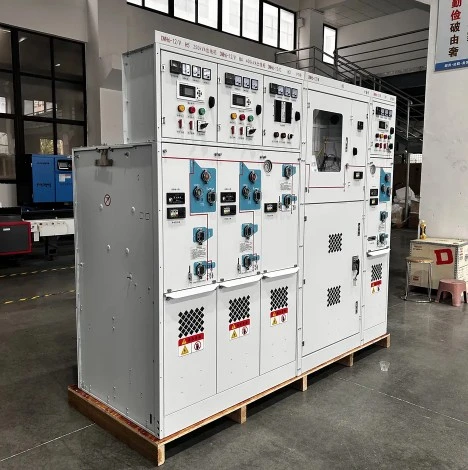

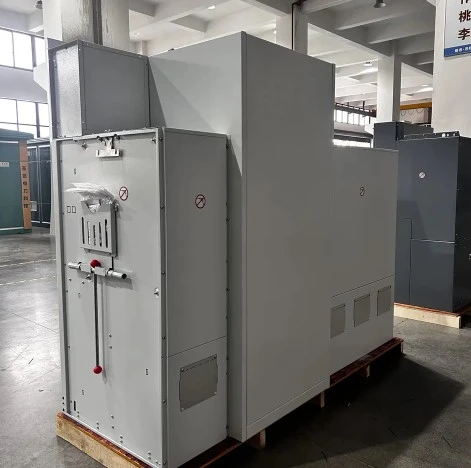

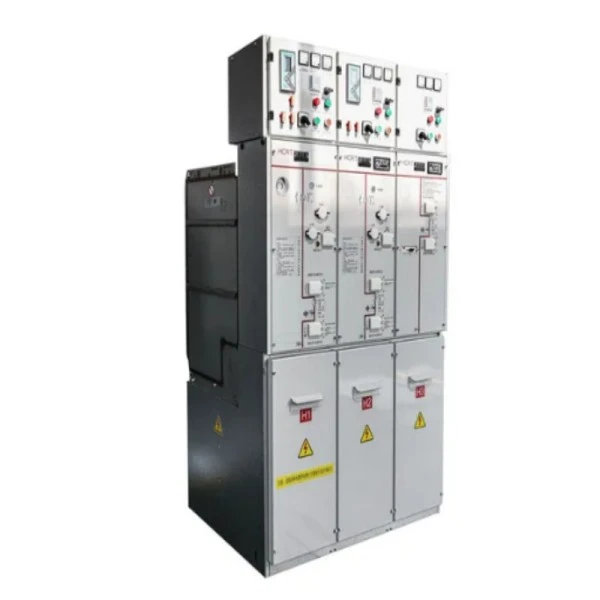

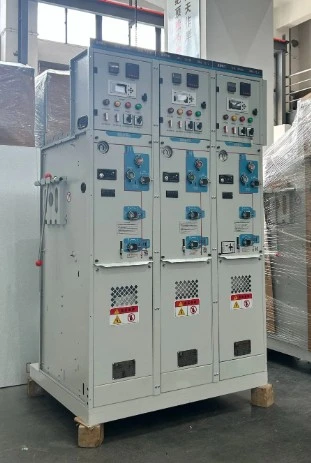

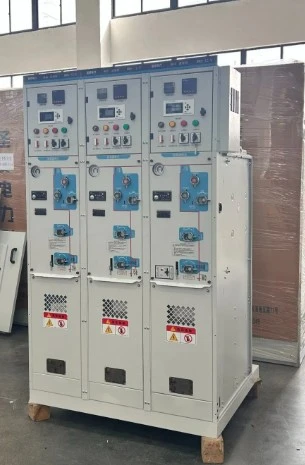

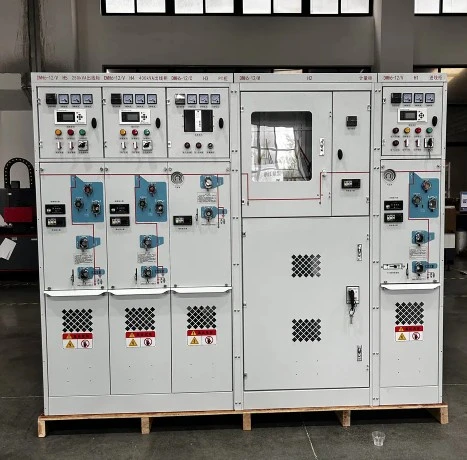

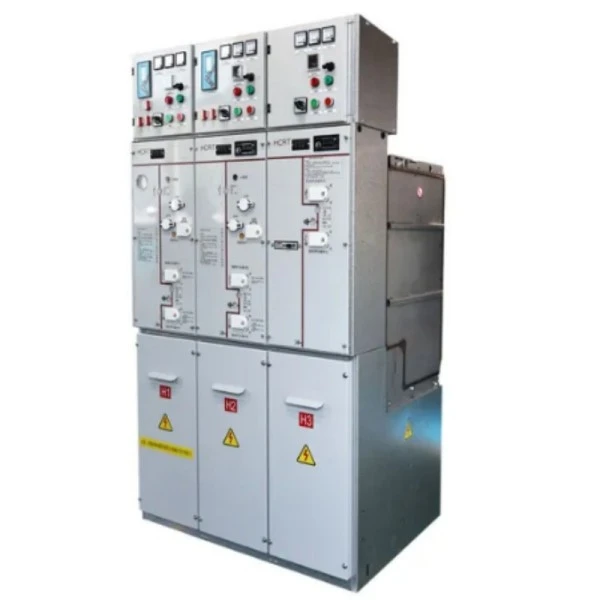

Painel selado Sf6 de média tensão 35kv

O painel selado a SF6 de média tensão de 35kV é um dispositivo elétrico montado em fábrica, envolto em metal, que utiliza gás hexafluoreto de enxofre (SF6) como meio isolante e de extinção de arco. Ao contrário do painel convencional de tipo aberto, todas as partes energizadas – incluindo o disjuntor, seccionador e chave de aterramento – são hermeticamente seladas dentro de um tanque de aço inoxidável preenchido com gás SF6 a uma pressão controlada.

O que isso pode fazer?

Principalmente, este painel selado a SF6 de média tensão de 35kV é responsável por receber, distribuir e controlar energia elétrica em redes de energia de 35kV. Protege transformadores, motores e alimentadores contra sobrecargas, curtos-circuitos e sobretensões transitórias. Quando ocorre uma falha, o disjuntor SF6 extingue o arco em milissegundos, garantindo danos mínimos ao equipamento a jusante. Além disso, permite operações de comutação remota e monitoramento de status em tempo real, tornando-o um componente central das redes inteligentes modernas. Em essência, ele substitui volumosos painéis isolados a ar (AIS) em aplicações onde o espaço é limitado ou as condições ambientais são severas.

Vantagens do produto

Ao avaliar painéis selados a SF6 de média tensão de 35kV, a solução da Lugao Power se destaca por cinco vantagens principais:

1. Confiabilidade ultra-alta: Como o gás SF6 fornece resistência dielétrica superior (aproximadamente 3 vezes a do ar), os componentes internos são imunes a poeira, umidade, névoa salina e poluição. Isso resulta em uma taxa de falhas extremamente baixa – menos de 0,1% em dez anos de operação.

2. Pegada compacta: O design selado reduz drasticamente as distâncias fase a fase e fase-solo. Uma unidade principal de anel SF6 típica de 35kV da Lugao ocupa apenas 1,2m² por alimentador, em comparação com 3,5m² para AIS. Isso permite que empresas de serviços públicos e plantas industriais se adaptem ou expandam dentro das áreas de construção existentes.

3. Operação livre de manutenção: Como todas as peças móveis operam em um ambiente SF6 seco e selado, não há necessidade de limpeza regular, ajuste de contato ou teste de resistência de isolamento. A única verificação recomendada é a leitura do manômetro do gás uma vez a cada seis meses. Ao longo de uma vida útil de 20 anos, isso economiza até 70% em despesas operacionais.

4. Segurança aprimorada para o pessoal: O tanque soldado e revestido de metal é classificado para contenção de falha de arco interno (IAC) de até 50kA/1s. Mesmo sob uma falha interna, a válvula de alívio de pressão direciona os gases quentes para um duto de exaustão seguro – nunca na direção de um operador. Todos os intertravamentos estão em conformidade com IEC 62271-200.

5. Desempenho em qualquer clima: De -40°C em subestações alpinas a +55°C em fazendas solares no deserto, este painel selado a SF6 de média tensão de 35kV opera sem redução de capacidade. Nenhum traço de aquecimento ou ar condicionado é necessário dentro do gabinete.

Recursos do produto

● O quadro selado a SF6 de média tensão de 35kV da Lugao Power incorpora as seguintes características técnicas específicas:

1. Tanque de aço inoxidável soldado: 3 mm de espessura, grau 316L, testado contra vazamento de hélio para menos de 0,1% ao ano. Sem juntas ou anéis de vedação expostos à atmosfera.

2. Chave de três posições: Chave seccionadora de carga integrada, seccionadora e chave de aterramento em um mecanismo. O intertravamento mecânico evita operações de sequência incorreta.

3. Manômetro SF6 (com compensação de temperatura): Fornece leitura de pressão real, independentemente da temperatura ambiente. Zona verde = 0,12–0,14 MPa (absoluta). Contatos de alarme de baixa pressão disponíveis para monitoramento remoto.

4. Opção de disjuntor a vácuo: Para proteção do alimentador, um interruptor a vácuo integrado com isolamento externo de SF6 combina a alta capacidade de interrupção do vácuo com a resistência do isolamento de SF6. Corrente nominal de interrupção de curto-circuito: 31,5kA.

5. Compartimento de cabos: A tampa frontal grande e removível permite fácil acesso para instalação do terminal de cabos. Adequado para cabos unipolares de cobre ou alumínio de até 500 mm².

6. Atuador magnético ou de mola: Disponível como atuador magnético (para 100.000 operações mecânicas) ou como mecanismo de mola com energia armazenada (para projetos sensíveis ao custo).

7. Barramento Mimic do painel frontal: Um diagrama unifilar claro e gravado com indicadores LED para posição da chave, status de aterramento e pressão de SF6.

8. Contatos Auxiliares: 6NA + 6NC, classificados para 220V DC, acionados diretamente do eixo principal (sem cames para escorregar).

Aplicação do produto

A versatilidade do painel selado a SF6 de média tensão de 35kV o torna adequado para as seguintes aplicações:

1. Parques Eólicos: Utilizados na base da torre de cada turbina ou em anéis coletores de plataformas offshore. Suporta vibração, névoa salina e espaços confinados.

2. Usinas de energia solar fotovoltaica: instaladas nas saídas da caixa combinadora e no lado primário do transformador elevador. O design selado evita a entrada de poeira em ambientes desérticos.

3. Subestações Industriais: Siderúrgicas, fábricas de cimento e instalações petroquímicas onde a produção contínua exige alto tempo de atividade. O quadro de distribuição SF6 alimenta grandes motores (3MW–10MW) e fornos de arco.

4. Data Centers: Fornece fornecimento de entrada confiável de 35kV para geradores de backup e sistemas UPS. Seu tamanho compacto deixa mais espaço para racks de TI.

5. Subestações de Tração Ferroviária: Para ferrovias eletrificadas em sistemas de 27,5kV ou 35kV. OQuadro de distribuição SF6suporta trocas frequentes (até 5.000 operações/ano) sem desgaste dos contatos.

6. Subestações Subterrâneas: Em centros de cidades ou complexos comerciais onde os terrenos são proibitivamente caros. O quadro pode ser empilhado em dois níveis dentro de uma abóbada de 2,5 m de altura.

7. Distribuição Secundária de Utilidade: Como unidade principal em anel (RMU) para alimentação de blocos residenciais ou pequenos parques industriais a partir de um circuito de 35kV.

Padrões que cumprimos

O painel selado SF6 de média tensão de 35kV da Lugao Power é projetado e fabricado de acordo com os padrões internacionais e da indústria para garantir segurança, confiabilidade e longa vida útil.

Detalhes de produção

Cada unidade do quadro selado a SF6 de média tensão de 35kV da Lugao Power passa por rigorosas etapas de fabricação:

● Fabricação de tanques: Placas de aço inoxidável 316L cortadas a laser são soldadas por robô em um gabarito. Todas as soldas são inspecionadas com corante penetrante e raios X para detectar furos. Cada tanque é então testado com pressão de 0,3 MPa (2*pressão de operação) por 24 horas.

● Tratamento de Superfície: Exterior fosfatado e revestido com pó epóxi poliéster RAL 7035 (espessura mínima de 80μm). Resistência à névoa salina: 1.000 horas.

● Processamento de gás SF6: Após a montagem de todos os componentes internos (buchas, contatos, atuadores), o tanque é evacuado a < 10 Pa. Em seguida, o gás SF6 com pureza >99,97% é preenchido até 0,12 MPa absoluto. O ponto de orvalho é verificado a < -50°C.

● Teste de resistência mecânica: Cada mecanismo operacional é submetido a 500 ciclos (aberto/fechado/aterrado) em uma bancada de testes antes da montagem final.

● Teste de alta tensão: tensão suportável de frequência de energia de 70kV/1min (seca) e teste de impulso de raio de 110kV/1,2/50μs.

● Medição de descarga parcial: Menos de 5pC a 1,1× tensão nominal (38,5kV). Medido com um detector PD de banda larga.

● Detecção de vazamento: Uma sonda farejadora (detector de halogênio) examina cada solda e flange da bucha. Taxa de vazamento garantida < 0,1% ao ano.

● Rastreabilidade: Cada painel recebe um código QR exclusivo. O código QR está vinculado a um relatório de teste de fábrica, incluindo curvas de teste de pressão, níveis de PD e data de abastecimento de gás.

Painel selado SF6 versus painel isolado a ar (AIS)

Perguntas frequentes (FAQ)

Q1: Com que frequência o painel selado SF6 de média tensão de 35kV precisa ser recarregado?

R: Em condições normais, a taxa de vazamento é inferior a 0,1% ao ano. Com um enchimento inicial de 0,12 MPa, seriam necessários mais de 20 anos para atingir o limite de alarme (0,10 MPa). Recomendamos verificar o manômetro a cada 6 meses. Normalmente, nenhuma recarga é necessária dentro do período de garantia de um ano, a menos que haja uma falha no selo.

Q2: O gás SF6 é ambientalmente prejudicial? E Lugão oferece alternativas?

R: O SF6 tem um elevado potencial de aquecimento global (GWP = 23.500). No entanto, o painel selado a SF6 de média tensão de 35 kV da Lugao utiliza menos de 2 kg por unidade, e nosso projeto de tanque selado praticamente elimina as emissões. Para projetos que exigem gás verde, oferecemos um preenchimento opcional de “Gás Verde” (C5-FK) com PAG 99% menor, embora com uma classificação de isolamento ligeiramente reduzida.

Q3: Isso podecomutadorser usado ao ar livre sem um gabinete adicional?

R: Sim, o próprio painel selado SF6 de média tensão de 35kV tem classificação IP67 para o tanque selado e IP4X para o compartimento de baixa tensão. No entanto, para instalação externa direta, recomendamos solicitar a opção “capuz à prova de intempéries” (adiciona classificação IP54 a todo o cubículo). Caso contrário, instale-o dentro de um quiosque básico ou prédio de subestação.

Q4: A garantia de um ano cobre o próprio gás SF6?

R: Sim, se um vazamento for confirmado (usando uma bolha de sabão ou teste de detector) durante o período de garantia, a Lugao fornecerá um cilindro de gás de reposição e selará novamente a conexão gratuitamente. No entanto, se o vazamento resultar de dano físico (por exemplo, uma empilhadeira atingindo o tanque), o reparo será faturável.

Q5: Posso adaptar uma interface SCADA remota a este painel?

R: Todas as unidades vêm com contatos auxiliares padrão 6NO+6NC prontos para conexão a uma RTU ou PLC. Para monitoramento avançado, oferecemos um módulo plug-in opcional com saídas Modbus RTU (RS485) ou IEC 61850 (Ethernet), fornecendo pressão de SF6 em tempo real, posição da chave e dados do contador de operação.
