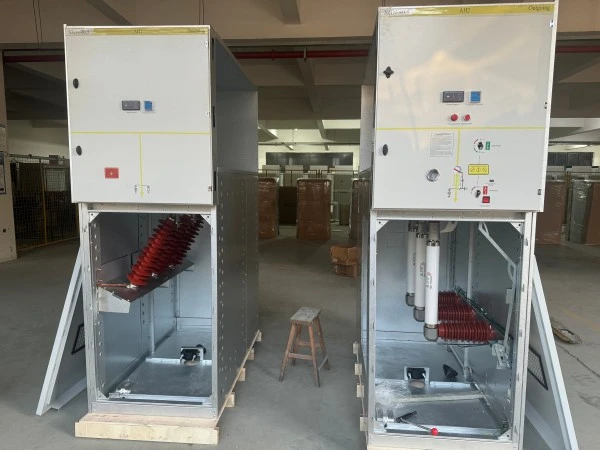

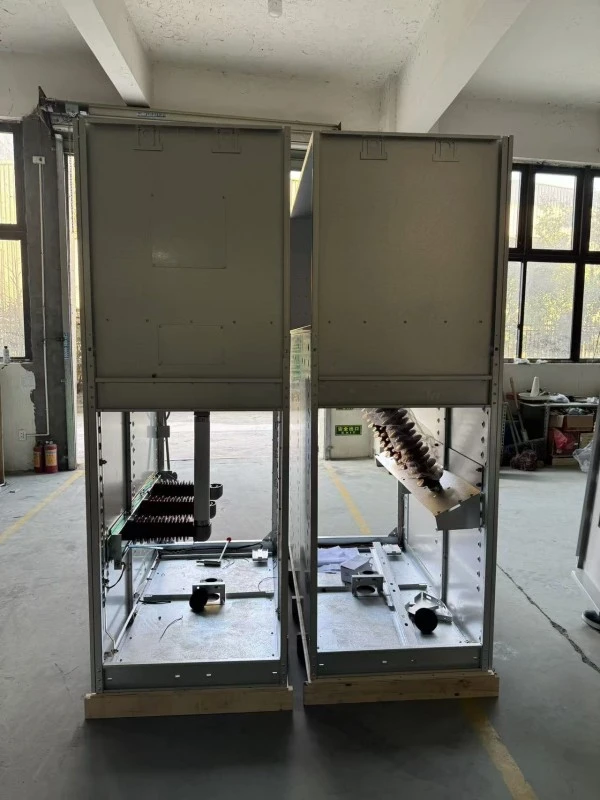

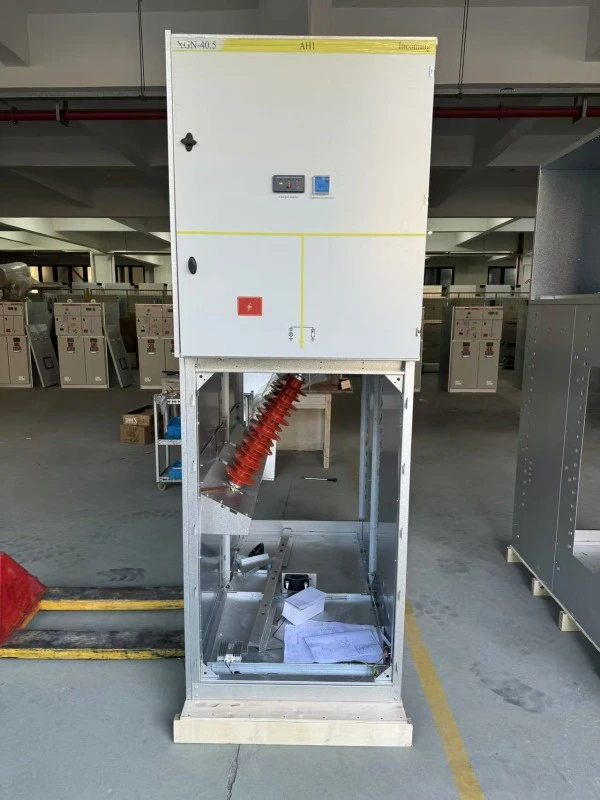

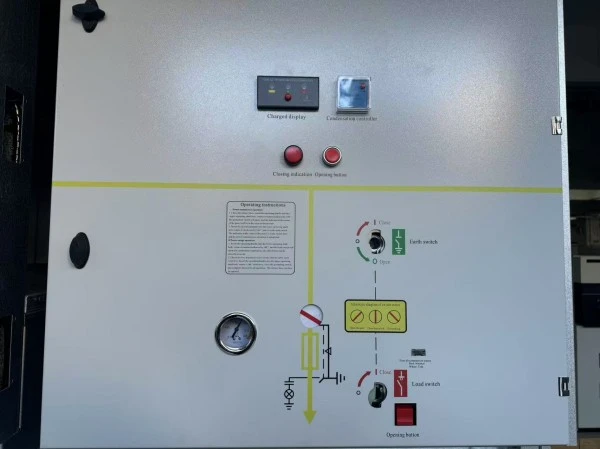

RMU de isolamento de gás ecologicamente correto

A RMU de isolamento de gás ecologicamente correta (Unidade principal de anel) é um painel de distribuição de média tensão montado em fábrica, selado e com invólucro metálico (até 24 kV) que usa uma mistura de gás ecologicamente correta como meio primário de isolamento e extinção de arco --- em vez de SF6 puro. Ao contrário das RMUs tradicionais de SF6, que têm um elevado potencial de aquecimento global (PAG = 23.500), o SF₆ tem um PAG de aproximadamente 24.300, de acordo com os dados de referência atuais da UE. O eco-RMU da Lugao Power utiliza ar sintético, mistura de N₂/SF₆ (com menos de 10% de SF6) ou gás à base de fluorocetona (C5-FK). Esses gases não são tóxicos, não são inflamáveis ​​e têm PAG inferior a 1 (para ar sintético) ou inferior a 600 (para C5-FK), em comparação com 23.500 para SF6 puro.

Vantagens do produto

Por que escolherLugão PowerRMU de gás ecológico em vez de alternativas de SF6?

Recursos do produto

Lista de recursos com explicações técnicas

Detalhes de produção

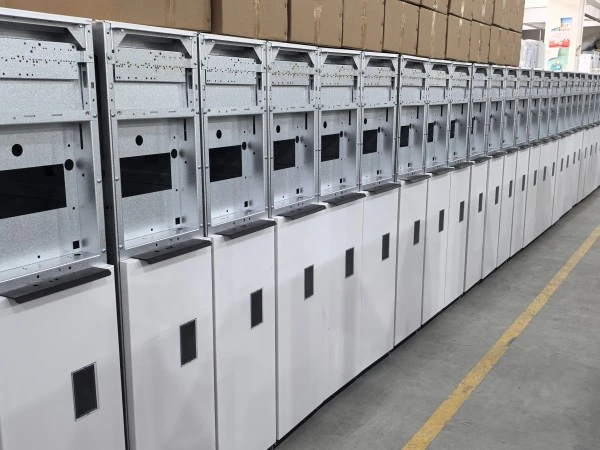

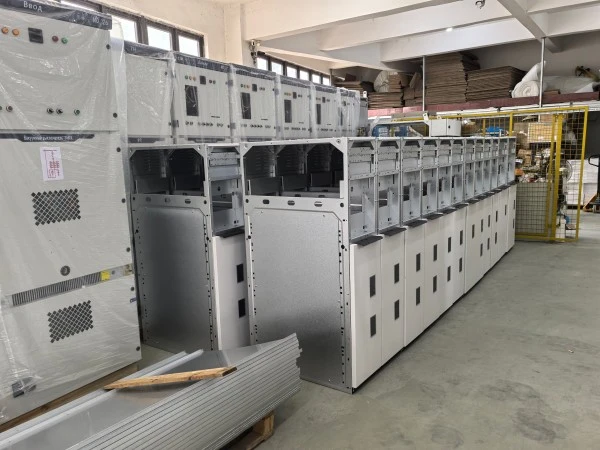

Como a Lugao Power fabrica a RMU Eco-Gás

Cada RMU de isolamento de gás ecologicamente correto é produzido em nossas instalações com certificação ISO 9001:2021 e ISO 14001 em Wenzhou, China. O processo de fabricação é especificamente adaptado para o manuseio de gás ecológico – diferente das linhas de produção de SF6.

Processo de produção passo a passo

1. Fabricação de tanques

● Aço inoxidável 3mm (AISI 304) – corte a laser, dobra robótica, soldado por processo MIG automatizado.

● Detecção 100% de vazamento de hélio: Tanque submerso em câmara de vácuo; teste de pulverização de hélio – taxa de vazamento <1×10⁻⁶ mbar·L/s (20x mais rigoroso que o requisito IEC).

2. Montagem de componentes

● Mecanismo de comutação de três posições montado em sala limpa (Classe 100.000).

● Contatos de cobre prateados (15μm de espessura) – garantem baixa resistência de contato (<30μΩ).

● Mecanismo do obturador – aço inoxidável, acionado por came.

3. Processamento a vácuo

● Tanque aquecido a 80°C sob vácuo (<10 Pa) durante 8 horas – remove a umidade (alvo <10ppm).

● Evita condensação interna e quebra dielétrica.

4. Enchimento de gás ecológico

● Mistura gasosa preparada em estação de mistura dedicada (precisão ±1%).

● Para mistura C5-FK: C5-FK (fluorocetona) + CO₂ + O₂ (traço).

● Pressão de enchimento: 0,04 MPa relativo a 20°C.

● Cada tanque tem número de série com etiqueta de composição de gás.

5. Teste elétrico final

● Freqüência de energia suportável: 42kV/1min (unidades de 12kV).

● Impulso atmosférico: pico de 75kV (1,2/50μs).

● Descarga parcial: <5pC a 1,2Ur (12kV = 14,4kV tensão de teste).

● Medição de resistência de contato: Registrada em certificado de teste.

● Teste de operação mecânica: 50 ciclos de abertura/fechamento – sem alteração da pressão do gás.

6. Verificação de intertravamento

● Todos os intertravamentos mecânicos testados com pinos medidores – medição de força registrada.

7. Embalagem

● Unidade cheia de gás selada com tampa de transporte na válvula.

● Manômetro protegido com cobertura de espuma

Marcos de controle de qualidade

Serviço pós-venda e garantia

Período de garantia:

12 meses a partir da data de comissionamento ou 18 meses a partir da data de envio (o que ocorrer primeiro).

Coberto pela garantia:

1. Todas as peças mecânicas (mecanismo de chave, intertravamentos, chave de aterramento, indicadores)

2. Integridade do tanque de gás (vazamento devido a defeito de fabricação)

3. Contatos primários e secundários

4. Composição do gás ecológico (se o preenchimento de fábrica for diferente do certificado)

5. Manômetro e monitor de densidade

Não coberto:

1. Danos causados ​​por armazenamento ou instalação inadequada (por exemplo, queda da unidade)

2. Corrosão externa devido a ambiente agressivo (por exemplo, fábrica de produtos químicos)

3. Atos da natureza (terremoto, inundação, raio)

4. Consumíveis (fusíveis, lâmpadas indicadoras, baterias)

Perguntas frequentes

Q1: Qual gás exatamente é usado na RMU de isolamento de gás ecologicamente correto?

R: Lugao Power oferece duas opções:

● Opção A (economia): Mistura de N₂ + 10% SF₆ – GWP ≈ 2.350 (ainda 90% inferior ao SF₆ puro).

● Opção B (prêmio verde): C5-FK (fluorocetona) + CO₂ + O₂ – GWP < 600, sem PFAS, adequada para projetos que buscam reduzir a dependência de gases de isolamento SF₆ de alto GWP.

Ambos são atóxicos, não inflamáveis ​​e aprovados pela IEC 62271-200.

Q2: O desempenho do gás é idêntico ao SF6?

R: Sim, na mesma pressão operacional (0,04-0,05 MPa), a rigidez dielétrica e a capacidade de extinção de arco são equivalentes. Nossa RMU ecologicamente correta passa nos mesmos testes de tipo que as unidades SF6: resistência de 42kV, curto-circuito de 20kA e 50 operações mecânicas.

Q3: O que acontece se o gás vazar? É perigoso para os trabalhadores?

R: O gás ecológico não é tóxico (ao contrário do SF6, que pode produzir subprodutos tóxicos sob arco). No entanto, grandes fugas em espaços confinados podem deslocar o oxigénio. A RMU da Lugao Power inclui um alarme de baixa pressão. Se acionado, ventile a sala antes de entrar. O gás em si é seguro para respirar em pequenas quantidades (semelhante à descarga de CO₂ de um extintor de incêndio).

Q4: Posso reabastecer o gás localmente, se necessário?

R: O tanque é selado para toda a vida --- você nunca precisará reabastecer em condições normais (taxa de vazamento <0,1% ao ano). Porém, se uma válvula estiver danificada, a Lugao Power fornece kits de recarga com a mistura exata de gás. Não recomendamos o uso de SF6 local – isso iria contra o propósito ambiental.

Q5: A sua RMU de isolamento de gás ecologicamente correto é mais cara que o SF6?

R: O custo inicial de compra é aproximadamente 8-12% maior devido à mistura de gases e à linha de produção dedicada. No entanto:

1. Você evita custos futuros de recuperação de SF6

2. Você se qualifica para incentivos fiscais para construções verdes (por exemplo, em Cingapura, UE).

3. Muitas concessionárias agora pagam um prêmio por painéis de distribuição sem SF6 em suas pontuações de compras.

4. Ao longo do ciclo de vida de 20 anos, a eco-RMU de Lugao é neutra em termos de custos ou mais barata.

Q6: Quais certificações esta RMU possui?

R: Testes completos de tipo IEC 62271-200 (certificado KEMA). Adicional:

● ISO 14001 (gestão ambiental de fabricação)

● Marcação CE

● GB/T chinês 3906

Q7: Posso modernizar um painel SF6 RMU existente com gás ecológico?

R: Não, o sistema de manuseio de gás, as vedações e as configurações de pressão são diferentes. No entanto, a Lugão PowerRMU com isolamento a gástem as mesmas dimensões externas e espaçamento de barramento que a maioria das RMUs SF6 padrão. Isto permite a substituição “drop-in” sem obras civis.

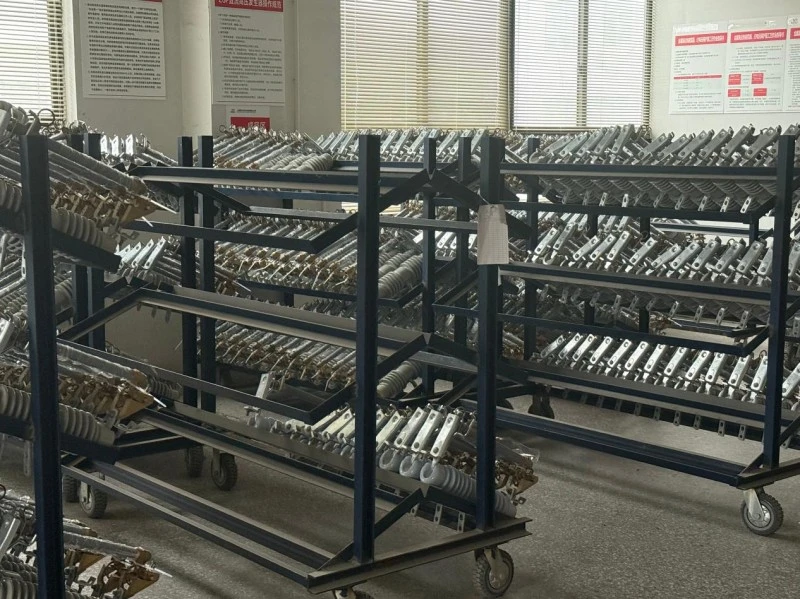

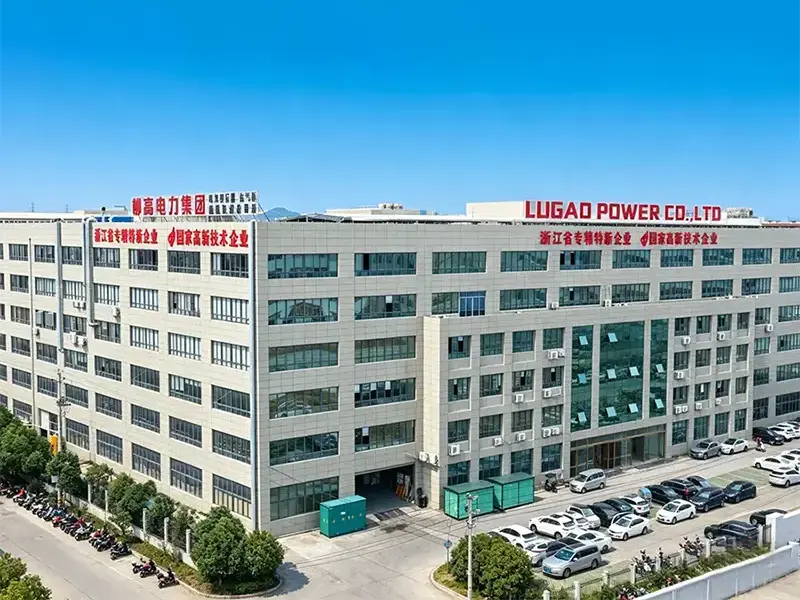

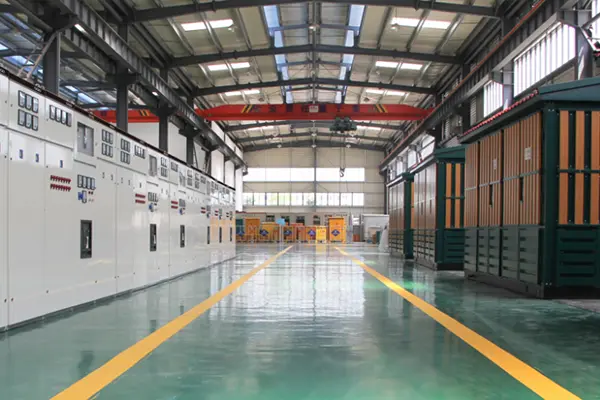

Fábrica Lugão
