Por que o controle de descarga parcial é fundamental em subestações transformadoras tipo caixa?

Em uma subestação transformadora compacta do tipo caixa instalada em uma área residencial, às vezes pode ser ouvido um leve estalo perto do compartimento de alta tensão. A maioria dos transeuntes não notaria isso. Mas para um engenheiro de manutenção treinado, esse som é um aviso: descarga parcial. A descarga parcial é uma descarga elétrica localizada que não preenche completamente o isolamento entre os condutores. É um sintoma de degradação do isolamento e, se não for controlado, irá corroer gradualmente o isolamento até ocorrer uma ruptura completa. Em umsubestação transformadora tipo caixa, onde o equipamento é fechado em um invólucro compacto e selado, a descarga parcial é particularmente perigosa. O espaço confinado dificulta a inspeção e as consequências de uma falha são graves: incêndio, explosão e queda de energia em bairros inteiros.

Este artigo explicará por que o controle de descarga parcial é crítico em subestações transformadoras tipo caixa. Examinaremos as causas das descargas parciais, as condições que tornam as subestações do tipo caixa particularmente vulneráveis, os métodos utilizados para detectar e monitorar descargas parciais e as práticas de projeto e fabricação que as impedem. Também forneceremos especificações detalhadas para nossos produtos de subestação de transformador tipo caixa de nossa fábrica emLugao Power Co., Ltd.,destacando os recursos que garantem um desempenho de isolamento confiável. Quer você seja um engenheiro de serviços públicos, um gerente de instalações ou um especialista em compras, este artigo fornecerá o conhecimento técnico necessário para compreender e enfrentar o desafio da descarga parcial em ambientes de subestações compactas.

Índice

• 1. O que é descarga parcial e por que ocorre?
• 2. Por que as subestações transformadoras tipo caixa são particularmente vulneráveis?
• 3. Quais são as consequências da descarga parcial não controlada?
• 4. Como a descarga parcial é detectada e monitorada?
• 5. Quais práticas de projeto e fabricação evitam descargas parciais?
• 6. Quais são as principais especificações de nossa subestação transformadora tipo caixa?
• 7. Perguntas frequentes (FAQ)
• 8. Conclusão

1. O que é descarga parcial e por que ocorre?

A descarga parcial é uma descarga elétrica localizada que ocorre dentro de um sistema de isolamento, mas não preenche completamente a lacuna entre dois condutores. É uma ruptura parcial do isolamento, ocorrendo num ponto fraco. A descarga é normalmente uma pequena faísca ou uma série de faíscas que ocorrem em um vazio, uma rachadura ou ao longo de uma superfície dentro do isolamento. A descarga parcial pode ocorrer em isolamento sólido, em isolamento líquido ou em isolamento a gás. É um sintoma de defeito ou concentração de tensões no sistema de isolamento. A descarga em si não causa uma falha imediata, mas gera calor, subprodutos químicos e erosão mecânica que degradam gradualmente o isolamento. Com o tempo, o isolamento enfraquece a ponto de ocorrer uma ruptura completa.

As causas da descarga parcial podem ser agrupadas em três categorias: defeitos no material de isolamento, defeitos no processo de fabricação e defeitos que se desenvolvem durante a operação. Os defeitos no material de isolamento incluem vazios, contaminantes e inconsistências nas propriedades dielétricas. Os defeitos no processo de fabricação incluem má impregnação, cura incompleta e danos durante a montagem. Os defeitos que se desenvolvem durante a operação incluem envelhecimento térmico, estresse mecânico e entrada de umidade. Em uma subestação transformadora tipo caixa, todas as três categorias de defeitos podem ocorrer. O design compacto, o invólucro selado e o alto estresse elétrico em um espaço pequeno criam condições favoráveis ​​à descarga parcial. A tabela abaixo resume as causas comuns de descarga parcial e as condições que a promovem.

Na Lugao Power Co., Ltd., entendemos as causas da descarga parcial e projetamos nossos produtos de subestação transformadora tipo caixa para minimizar o risco. Usamos materiais de isolamento de alta qualidade, seguimos processos de fabricação rigorosos e testamos cada unidade quanto a descarga parcial antes de sair de nossa fábrica.

2. Por que as subestações transformadoras tipo caixa são particularmente vulneráveis?

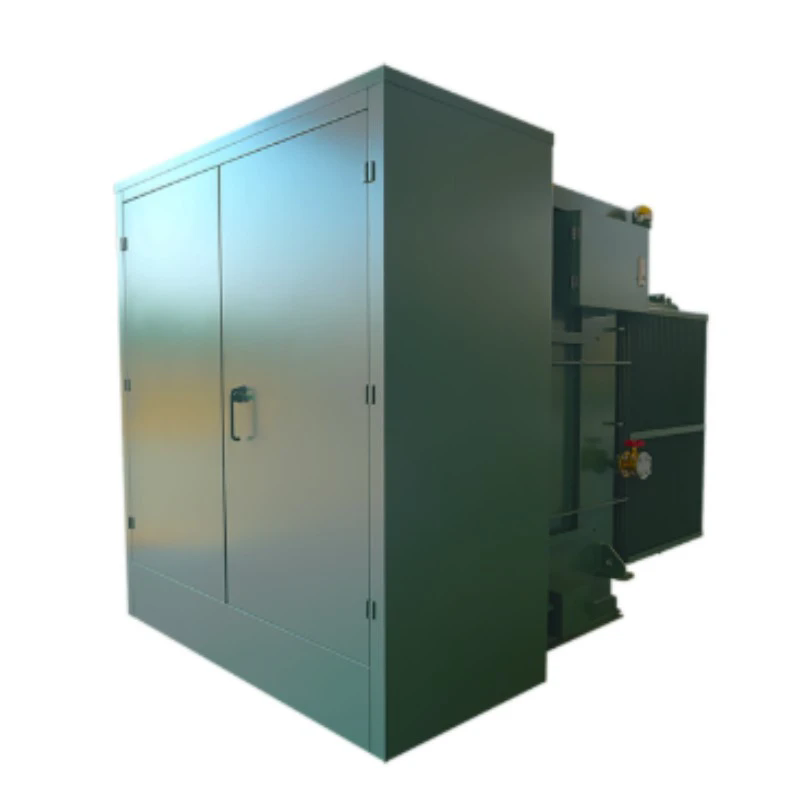

As subestações transformadoras tipo caixa são unidades compactas e pré-fabricadas que abrigam um transformador, quadro de distribuição de alta tensão, equipamento de distribuição de baixa tensão e sistemas de controle em um único gabinete. Eles são amplamente utilizados em áreas residenciais, empreendimentos comerciais e parques industriais porque são compactos, fáceis de instalar e esteticamente discretos. Contudo, seu design compacto e construção vedada criam desafios específicos para o controle de descarga parcial. O primeiro desafio é o alto estresse elétrico. Numa subestação compacta, as distâncias entre os condutores e as partes aterradas são reduzidas, o que aumenta a intensidade do campo elétrico. Maior intensidade de campo elétrico aumenta a probabilidade de descarga parcial, especialmente em pontos de descontinuidade geométrica, como arestas vivas, cantos e saliências. O segundo desafio é o ambiente confinado. O gabinete selado retém calor e umidade, o que pode acelerar o envelhecimento do isolamento e promover descarga parcial. O terceiro desafio é a dificuldade de inspeção e manutenção. Como o equipamento é fechado, é difícil inspecionar visualmente o isolamento em busca de sinais de degradação. Isto significa que a descarga parcial pode passar despercebida por longos períodos, levando a falhas inesperadas.

A tabela abaixo resume as vulnerabilidades específicas das subestações transformadoras tipo caixa em comparação com as subestações convencionais ao ar livre.

Na nossa fábrica, abordamos essas vulnerabilidades através de um design cuidadoso. Utilizamos distribuição otimizada do campo elétrico, gerenciamento térmico eficaz e controle robusto de umidade para minimizar o risco de descarga parcial. Também integramos sistemas de monitoramento de descargas parciais em nossas subestações para fornecer alertas antecipados sobre degradação do isolamento.

3. Quais são as consequências da descarga parcial não controlada?

As consequências da descarga parcial descontrolada em uma subestação transformadora tipo caixa podem ser graves. A descarga parcial é um fenômeno progressivo. Começa como uma descarga pequena e localizada e corrói gradualmente o isolamento. A erosão cria um caminho condutor que eventualmente leva a um colapso completo, conhecido como flashover. Um flashover em uma subestação transformadora pode causar explosão, incêndio e perda total do equipamento. As consequências vão além da própria subestação. Uma falha pode causar queda de energia em toda a área atendida pela subestação, afetando residências, empresas e infraestruturas críticas. O custo de reparo ou substituição pode ser substancial e o custo da perda de receita e produtividade pode ser ainda maior. A tabela abaixo resume a progressão da descarga parcial e as consequências em cada fase.

Na Lugao Power Co., Ltd., levamos a sério a ameaça de descarga parcial. Nossos produtos de subestação transformadora tipo caixa são projetados e testados para minimizar o risco de descarga parcial e fornecer desempenho confiável durante toda a sua vida útil. Também oferecemos sistemas de monitoramento de descarga parcial que fornecem alerta precoce sobre degradação do isolamento, permitindo que a manutenção seja programada antes que ocorra uma falha.

4. Como a descarga parcial é detectada e monitorada?

A descarga parcial pode ser detectada usando vários métodos, cada um com suas próprias vantagens e limitações. Os métodos mais comuns são detecção elétrica, detecção acústica e detecção química. A detecção elétrica mede os pulsos de corrente de alta frequência gerados por descarga parcial. Este método é altamente sensível e pode detectar descargas muito pequenas. Normalmente é utilizado para monitoramento online, onde sensores são instalados permanentemente no equipamento. A detecção acústica utiliza sensores ultrassônicos para detectar as ondas sonoras geradas pela descarga parcial. Este método é útil para localizar a origem da descarga. A detecção química analisa os subprodutos da descarga parcial, como ozônio ou óxidos de nitrogênio, no gás que envolve o equipamento. Este método é menos sensível, mas pode fornecer uma indicação simples da atividade de descarga. A tabela abaixo compara os diferentes métodos de detecção.

Em nossa fábrica, usamos métodos de detecção elétrica para testar nossos produtos de Subestação Transformadora tipo Caixa durante a fabricação. Também oferecemos sistemas opcionais de monitoramento on-line que podem ser integrados à subestação para fornecer monitoramento contínuo de descargas parciais. Esses sistemas usam sensores HFCT para detectar atividades de descarga e fornecer um alarme se o nível exceder um limite predefinido. Isto permite que o operador tome medidas corretivas antes que ocorra uma falha.

5. Quais práticas de projeto e fabricação evitam descargas parciais?

A prevenção de descargas parciais em uma subestação transformadora tipo caixa requer uma combinação de design cuidadoso, materiais de alta qualidade e processos de fabricação rigorosos. O projeto deve garantir que o campo elétrico seja distribuído uniformemente e que não haja pontos de grande tensão. Isto é conseguido usando condutores arredondados, evitando arestas vivas e mantendo folgas adequadas. Os materiais de isolamento devem estar isentos de vazios e contaminantes. O processo de fabricação deve garantir que o isolamento esteja devidamente impregnado e curado. A tabela abaixo resume as principais práticas de projeto e fabricação que evitam descargas parciais.

Em nossa fábrica, implementamos todas essas práticas na produção de nossos produtos de Subestações Transformadoras Tipo Caixa. Usamos fundição a vácuo em nossos componentes epóxi para eliminar vazios e garantir uma estrutura de isolamento homogênea. Controlamos a umidade em nossa área de produção para evitar que a umidade fique presa no isolamento. E testamos cada subestação quanto à descarga parcial antes de sair da nossa fábrica. Nossos testes são conduzidos de acordo com a IEC 62271-200 e outras normas relevantes, e fornecemos relatórios de teste com cada unidade.

6. Quais são as principais especificações de nossa subestação transformadora tipo caixa?

A tabela a seguir fornece as principais especificações para nossos produtos de Subestação Transformadora tipo Caixa. Essas especificações foram projetadas para garantir desempenho confiável e risco mínimo de descarga parcial nas aplicações mais exigentes.

Na Lugao Power Co., Ltd., fabricamos produtos de subestações de transformadores tipo caixa para atender a essas especificações e muito mais. Podemos personalizar a subestação para atender aos requisitos específicos do projeto, incluindo tensões especiais, níveis de proteção especiais e sistemas de monitoramento especiais. Nossa fábrica possui experiência e equipamentos para produzir subestações de alta qualidade para as aplicações mais exigentes.

7. Perguntas frequentes (FAQ)

Pergunta 1: Qual é o nível de descarga parcial aceitável para uma subestação transformadora tipo caixa?

Resposta: O nível aceitável de descarga parcial depende da classe de tensão e dos padrões aplicáveis. Para uma subestação tipo caixa de 12 kV, o requisito típico é inferior a 5 pC a 1,1 vezes a tensão nominal. Para tensões mais altas, o requisito pode ser inferior a 10 pC. Na Lugao Power Co., Ltd., nossas subestações são testadas para atender ou exceder esses requisitos e fornecemos relatórios de teste com cada unidade.

Pergunta 2: Com que frequência devem ser realizados testes de descarga parcial?

Resposta: Testes de descarga parcial devem ser realizados durante a fabricação, durante o comissionamento e periodicamente durante a operação. Para monitoramento on-line, recomenda-se o monitoramento contínuo para subestações críticas. Para testes periódicos, recomendamos um teste anual para a maioria das aplicações. A frequência pode ser aumentada para subestações mais antigas ou com histórico de problemas de descarga parcial.

Pergunta 3: O que causa a descarga parcial em uma subestação transformadora tipo caixa?

Resposta: A descarga parcial é causada por defeitos no sistema de isolamento, como vazios, contaminantes ou danos. Esses defeitos podem ser introduzidos durante a fabricação ou desenvolver-se durante a operação devido ao envelhecimento térmico, estresse mecânico ou entrada de umidade. O design compacto e o invólucro selado de uma subestação tipo caixa podem aumentar o risco de descarga parcial, aumentando o estresse elétrico e retendo a umidade.

Pergunta 4: A descarga parcial pode ser reparada ou a subestação precisa ser substituída?

Resposta: Em alguns casos, a descarga parcial pode ser reparada substituindo o componente de isolamento afetado. No entanto, se a descarga tiver causado degradação significativa, poderá ser necessário substituir toda a subestação. A melhor abordagem é detectar precocemente a descarga parcial, antes que ocorram danos significativos, e tomar medidas corretivas. Em nossa fábrica, oferecemos serviços de reparo e substituição para nossos produtos de Subestação Transformadora tipo Caixa.

Pergunta 5: Qual é a diferença entre descarga parcial e descarga corona?

Resposta: A descarga parcial e a descarga corona são fenômenos relacionados. A descarga corona é um tipo de descarga parcial que ocorre na superfície de um condutor em um gás ou líquido. É caracterizado por um brilho visível e um som sibilante. Descarga parcial é um termo mais amplo que inclui descarga corona, bem como descarga que ocorre dentro de vazios ou ao longo de superfícies em isolamento sólido. No contexto de uma subestação transformadora tipo caixa, descarga parcial é o termo mais relevante porque inclui descarga no isolamento sólido, que é a principal preocupação.

8. Conclusão

O controle de descarga parcial é fundamental em subestações transformadoras tipo caixa porque o design compacto e o invólucro selado criam condições favoráveis ​​à degradação do isolamento. A descarga parcial descontrolada pode levar a uma avaria completa, causando incêndio, explosão e cortes de energia. A prevenção de descargas parciais requer uma combinação de design cuidadoso, materiais de alta qualidade e processos de fabricação rigorosos. Também requer detecção e monitoramento eficazes para identificar sinais precoces de degradação e tomar medidas corretivas antes que ocorra uma falha. Na Lugao Power Co., Ltd., nossa fábrica está comprometida em fabricar produtos de subestação de transformador tipo caixa que atendam aos mais altos padrões de confiabilidade de isolamento. Usamos isolamento epóxi fundido a vácuo, projeto de campo elétrico otimizado e testes rigorosos de descarga parcial para garantir que nossas subestações forneçam desempenho confiável durante toda a sua vida útil.

Esteja você projetando uma nova subestação, atualizando uma existente ou procurando um parceiro confiável para seu próximo projeto, convidamos você a entrar em contato com nossa equipe técnica para discutir suas necessidades. Podemos fornecer especificações detalhadas do produto, relatórios de testes de descarga parcial e suporte à aplicação. Nosso compromisso com a qualidade e a satisfação do cliente nos tornou um parceiro confiável para projetos de distribuição de energia em todo o mundo.

Entre em contato com Lugao Power Co., Ltd. hojepara discutir os requisitos de sua subestação transformadora tipo caixa e descobrir como nossos produtos podem garantir uma operação confiável e sem descarga parcial para seu sistema de distribuição de energia.
