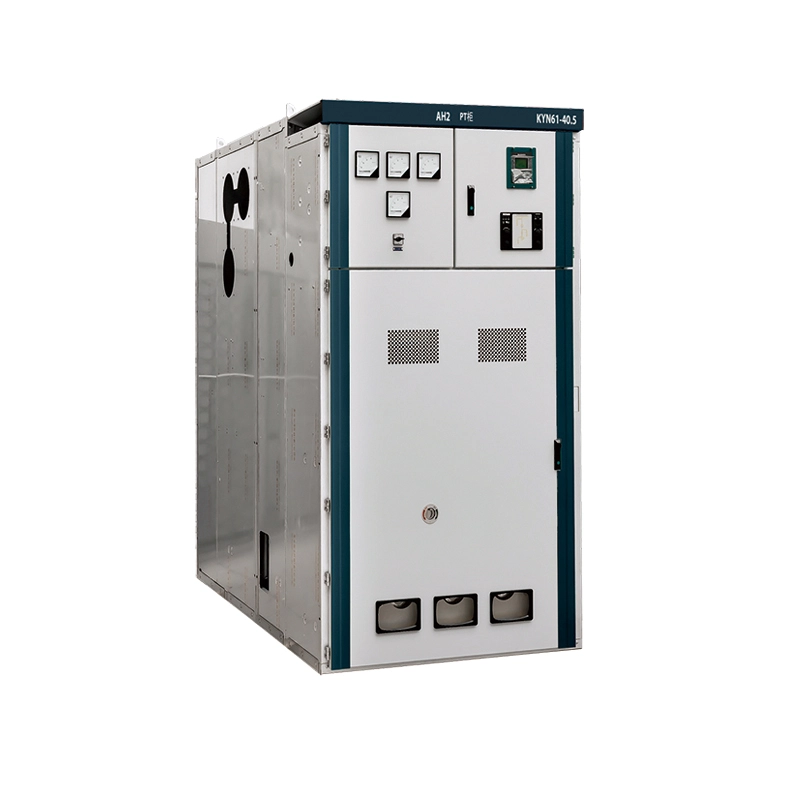

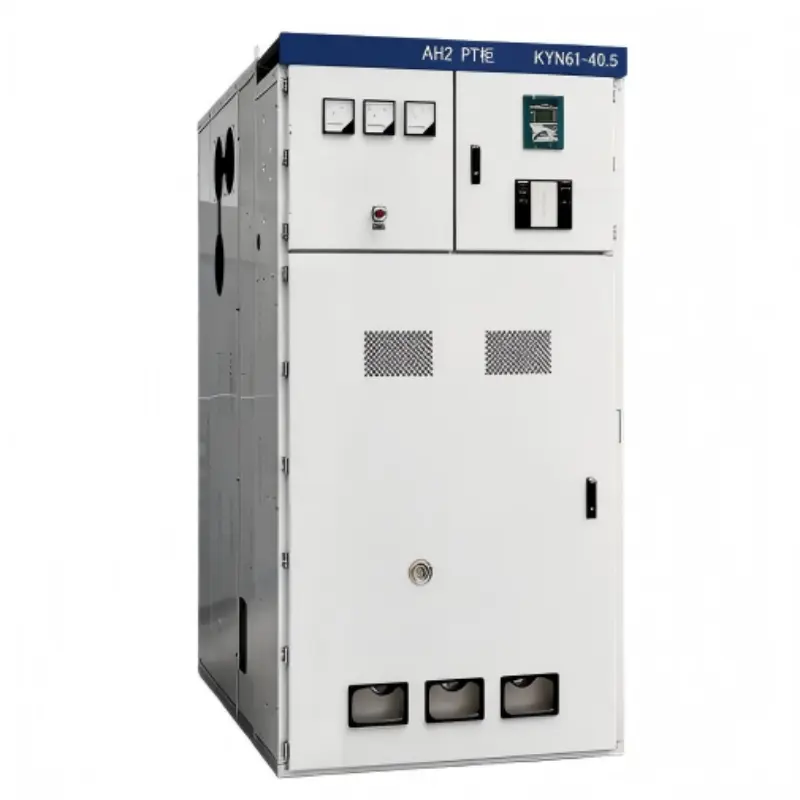

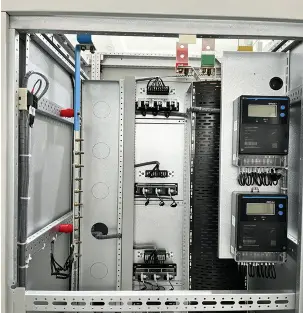

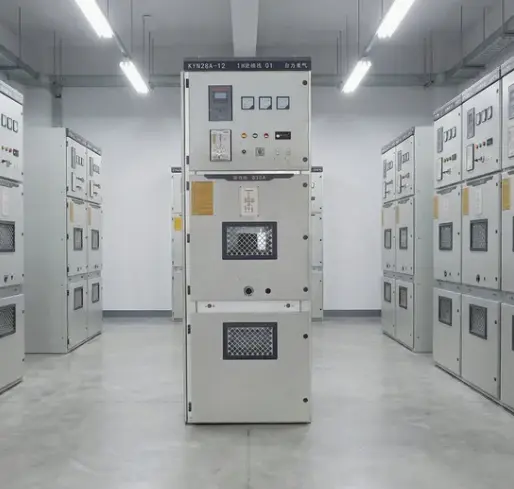

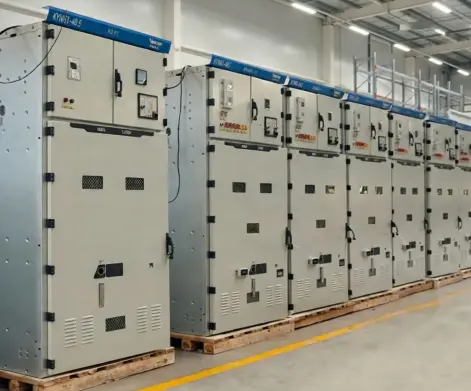

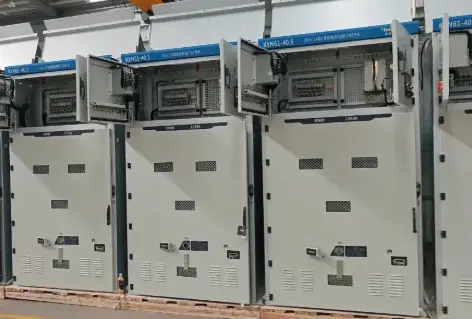

Painel de distribuição isolado a ar de alta tensão KYN

O que é o painel de distribuição isolado a ar de alta tensão KYN?

O conjunto de manobra é um conjunto de manobra de média tensão interno, revestido de metal e isolado a ar, projetado para sistemas de energia CA trifásicos operando de 3,6 kV a 40,5 kV, 50 Hz ou 60 Hz.

A designação "KYN" segue a nomenclatura padrão nacional chinesa

K – revestido de metal

Y – tipo carrinho de mão

N – interno

Ao contrário dos painéis isolados a gás (GIS) que utilizam SF6, a série KYN depende do ar atmosférico como meio dielétrico primário entre as partes energizadas e a terra.

O que isso pode fazer?

Este painel de distribuição isolado a ar de alta tensão KYN serve como hub central para controlar, proteger e isolar equipamentos elétricos de alta tensão. Suas funções principais incluem:

1. Receber e distribuir energia elétrica – O barramento principal recebe energia de entrada de um transformador ou gerador e depois a distribui para vários alimentadores de saída. Cada alimentador pode ser comutado de forma independente.

2. Proteja contra falhas elétricas – Os disjuntores a vácuo integrados (alojados em um carrinho de mão removível) desarmam automaticamente em milissegundos ao detectar condições de sobrecarga, curto-circuito ou falha à terra. Os transformadores de corrente detectam a falta; relés de proteção iniciam o comando de trip.

3. Isole o equipamento para manutenção – O carrinho de mão pode ser colocado na posição “desconectado”, criando um espaço de ar visível entre o disjuntor e os contatos primários fixos. As persianas fecham automaticamente através dos contatos fixos energizados, permitindo a inspeção segura do disjuntor sem desenergizar todo o barramento.

4. Fornece medição e monitoramento em tempo real – Transformadores de corrente (TCs) e transformadores de tensão (TPs) montados no compartimento de cabos alimentam sinais para amperímetros, voltímetros, analisadores de qualidade de energia e unidades terminais remotas (RTUs).

5. Habilite o aterramento seguro – Uma chave de aterramento operada manualmente, intertravada mecanicamente com a posição do carrinho de mão, permite que o lado do cabo seja aterrado com segurança antes do início do trabalho de manutenção.

6. Coordenação com relés de proteção – Relés modernos baseados em microprocessadores (opcionais) fornecem proteção direcional contra sobrecorrente, diferencial, falta à terra restrita e falha do disjuntor. A comunicação via Modbus ou IEC 61850 permite a integração em sistemas SCADA.

Em essência, o painel de distribuição isolado a ar de alta tensão KYN é o carro-chefe das redes de média tensão - robusto, transparente (isolado a ar para que você possa ver o que está acontecendo) e econômico para instalações internas.

Parâmetros do produto

Vantagens do produto

1. Verdadeira construção revestida de metal com compartimentação

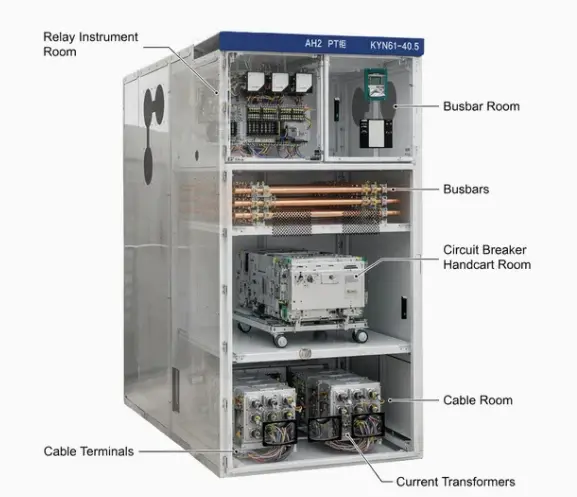

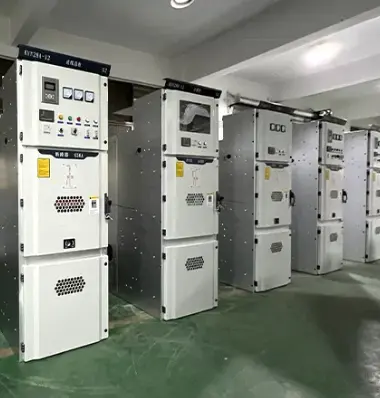

Nosso painel KYN divide o painel em quatro compartimentos totalmente segregados:

● Compartimento do barramento (parte superior traseira)

● Compartimento do carrinho de mão do disjuntor (frente central)

● Compartimento de cabos (parte traseira inferior)

● Compartimento de instrumentos de baixa tensão (parte superior frontal)

Cada compartimento é separado por barreiras de aço galvanizado com 3 mm de espessura e tampas de acesso aparafusadas. Essa segregação alcança:

● Contenção de falhas – Se ocorrer um arco interno em um compartimento, ele não poderá se espalhar para compartimentos adjacentes. Nosso projeto passou no teste IAC AFLR de até 40kA por 1 segundo.

● Segurança do pessoal – Os operadores podem abrir a porta do compartimento do disjuntor para acesso ao carrinho de mão enquanto os barramentos permanecem energizados, mas totalmente fechados atrás de barreiras fixas de aço.

● Manutenção paralela – O trabalho de terminação do cabo pode prosseguir enquanto o compartimento do disjuntor está em manutenção.

2. Obturadores automáticos para proteção de contato ativo

Quando o carrinho de mão passa da posição conectada para a posição de teste, as venezianas de aço inoxidável deslizam automaticamente sobre os contatos primários fixos (lados da linha e da carga). Principais recursos:

● Material – aço inoxidável com 3 mm de espessura (não alumínio ou plástico)

● Operação – Acionada por mola, à prova de falhas (as venezianas fecham mesmo se a mola do mecanismo quebrar – a gravidade auxilia)

● Intertravamento – As persianas não podem ser abertas manualmente, a menos que o carrinho de mão seja removido e uma ferramenta especial de desbloqueio seja usada (evita acesso não autorizado)

● Isolamento – As persianas são revestidas com 2 mm de epóxi isolante na parte traseira para evitar tensões induzidas

3. Isolamento de ar – sem gás SF6

Ao contrário do painel isolado a gás (GIS), o painel isolado a ar de alta tensão KYN usa apenas ar atmosférico como meio isolante. Isso oferece vários benefícios:

● Zero emissões de gases com efeito de estufa – o SF6 tem um potencial de aquecimento global 23.500 vezes superior ao do CO2. Os reguladores da UE e de muitos estados dos EUA estão restringindo o uso de SF6. KYN isolado a ar é a escolha preparada para o futuro.

● Não é necessário equipamento de manuseio de gás – o GIS precisa de carrinhos de gás caros, medidores de pressão, detectores de vazamento e técnicos certificados para reabastecimento. KYN não precisa de nada disso.

● Entreferros visualmente verificáveis ​​– os operadores podem ver os contatos abertos ou o espaço entre o carrinho de mão e os contatos fixos. O equipamento SF6 esconde tudo atrás de gabinetes selados.

● Custo de ciclo de vida mais baixo – Sem recargas de gás, sem testes periódicos de umidade, sem substituição de vedação. O ar é gratuito.

5. Alta capacidade de resistência a curto-circuito

NossoPainel de distribuição KYNalcança:

● Corrente suportável nominal de curta duração – Até 50kA por 3 segundos

● Corrente suportável de pico nominal – Até 125kA

● Classificação de arco interno – IAC AFLR 40kA/1s (acessível frontal, lateral, traseiro)

Essas classificações excedem os requisitos típicos da rede elétrica (geralmente 25kA ou 31,5kA por 3 segundos). A alta capacidade de resistência vem de:

● Suportes de suporte de barramento de 2,5 mm dobrados duas vezes

● Barramentos de cobre banhados a prata com torque de parafuso mínimo de 70 Nm

● Mangas de barramento isoladas para evitar descargas entre fases sob vibração.

Recursos do produto

Detalhes de produção

Estrutura e gabinete

1. Material: estrutura de aço laminado a frio de 2,5 mm; Barreiras de compartimento de 3,0 mm

2. Formação: Corte a laser, perfuração CNC, soldagem MIG robótica

3. Revestimento: Processo de nove etapas – Primer E-coat + revestimento em pó de poliéster, espessura de 100-120μm. Névoa salina >1000 horas

4. Cor: padrão RAL 7035 (cinza claro)

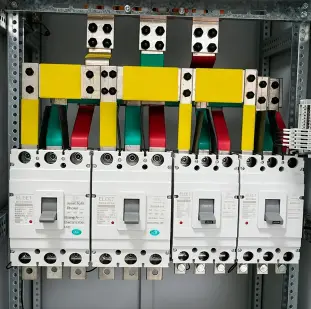

Sistema de barramento

1. Cobre: ​​99,95% E-Cu, condutividade ≥58 MS/m

2. Juntas: banhadas a prata (10μm) + arruelas Belleville, apertadas a 70Nm com marcação em tinta vermelha

3. Isolamento: Mangas retardadoras de chama termorretráteis, descarga parcial <5pC a 15kV

4. Isoladores de suporte: Epóxi com enchimento de sílica, fuga ≥20mm/kV

Fabricação de carrinhos de mão

1. Chassi: Preto revestido a pó; quatro rolos de nylon MoS2 (capacidade de carga de 500 kg cada)

2. Trasfega: parafuso de avanço Acme, 10 voltas de teste para conexão, torque <15 Nm

3. Montagem do disjuntor: Aparafusamento direto para Lugao VCB ou ABB VD4/Siemens 3AH

4. Contatos auxiliares: 8NO+8NC, prata-níquel, 10A a 250V AC

Embalagem, envio e serviço pós-venda

Embalagem e Envio

Cada gabinete de manobra revestido de metal isolado a ar KYN é protegido com filme à prova de umidade, espuma ou protetores de canto e embalado em caixas de madeira de exportação ou paletes reforçados de acordo com os requisitos de envio. Carrinhos de mão, instrumentos e acessórios do disjuntor a vácuo podem ser fixados ou protegidos separadamente para reduzir o movimento durante o transporte. O envio pode ser feito por frete marítimo ou terrestre de acordo com o destino do projeto.

Serviço pós-venda

Lugãofornece suporte técnico para instalação, comissionamento e operação de acordo com o contrato de pedido confirmado. Desenhos elétricos, diagramas de fiação secundária, instruções de operação e relatórios de testes de rotina podem ser fornecidos antes do envio. Os termos de garantia e suporte de peças de reposição são fornecidos de acordo com o contrato e acordo técnico confirmado.
