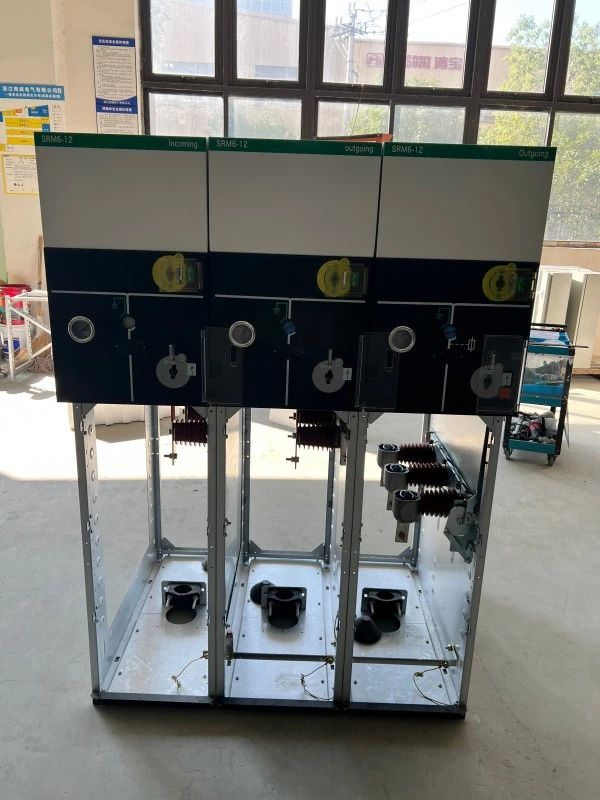

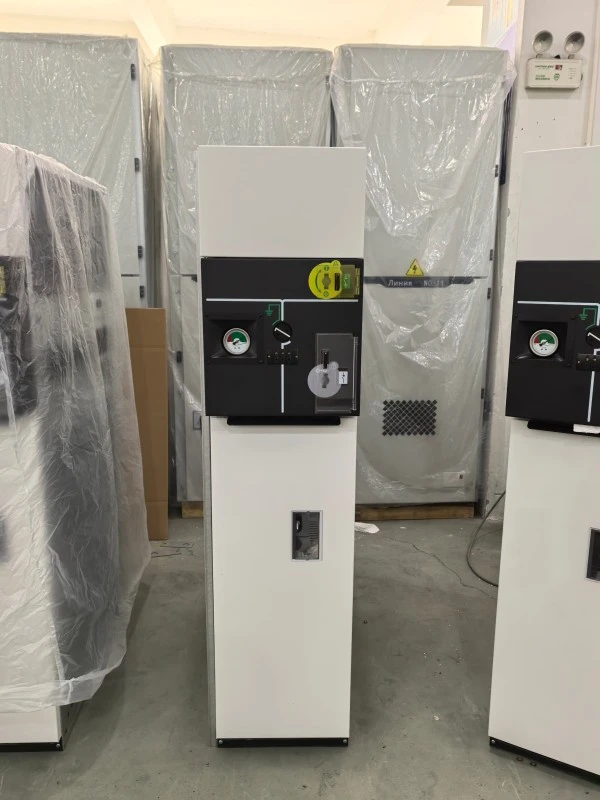

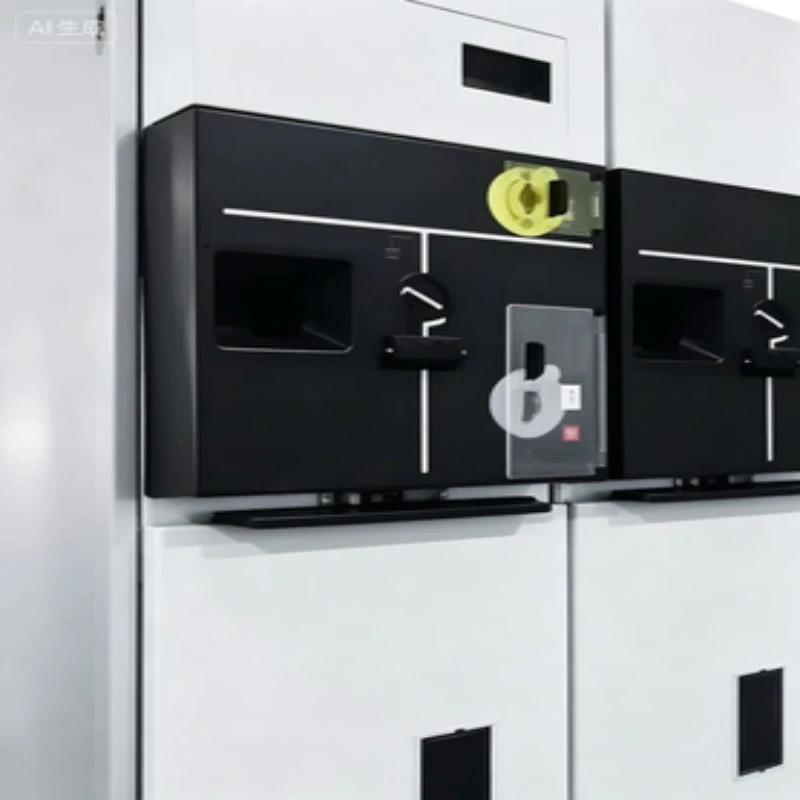

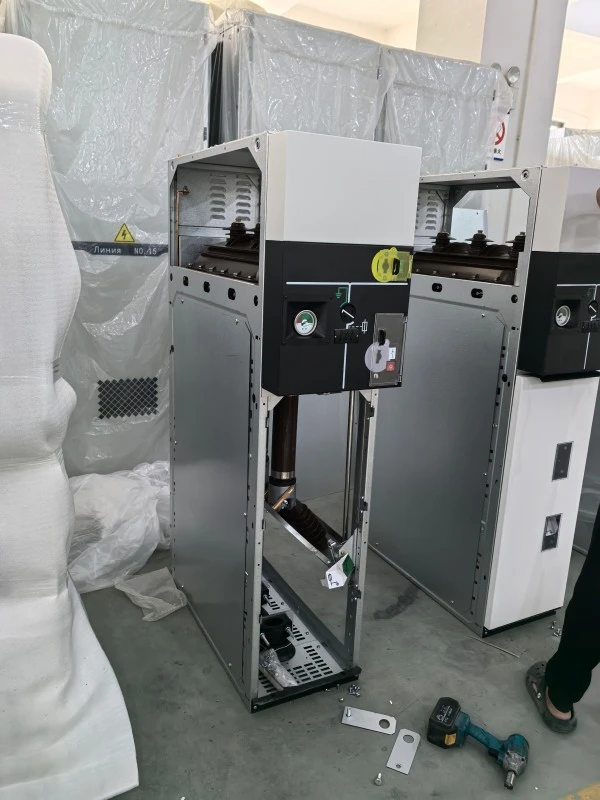

RMU com sistema de intertravamento de baixo gás em metal fechado

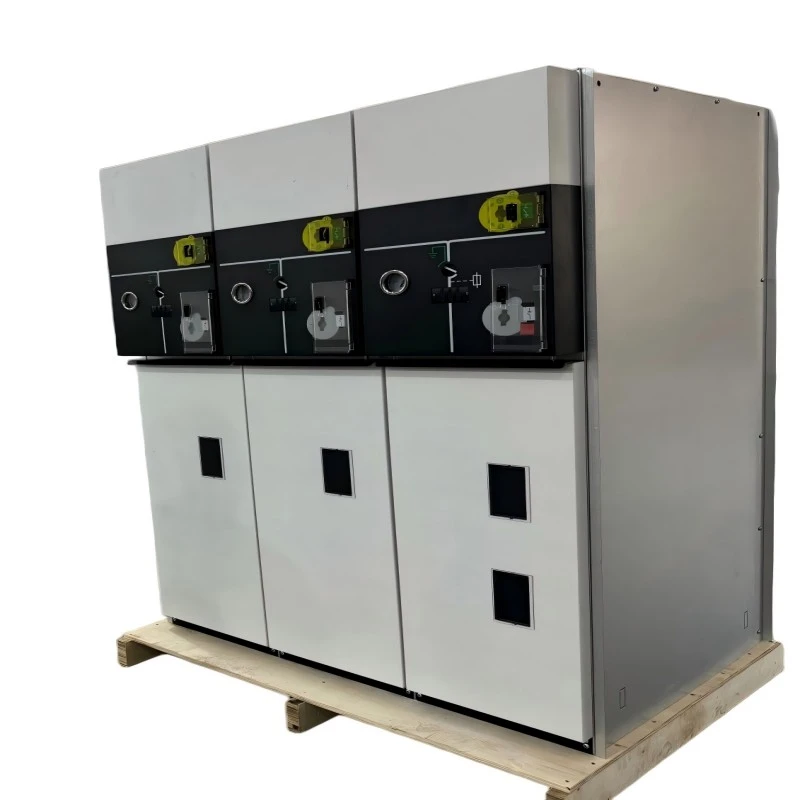

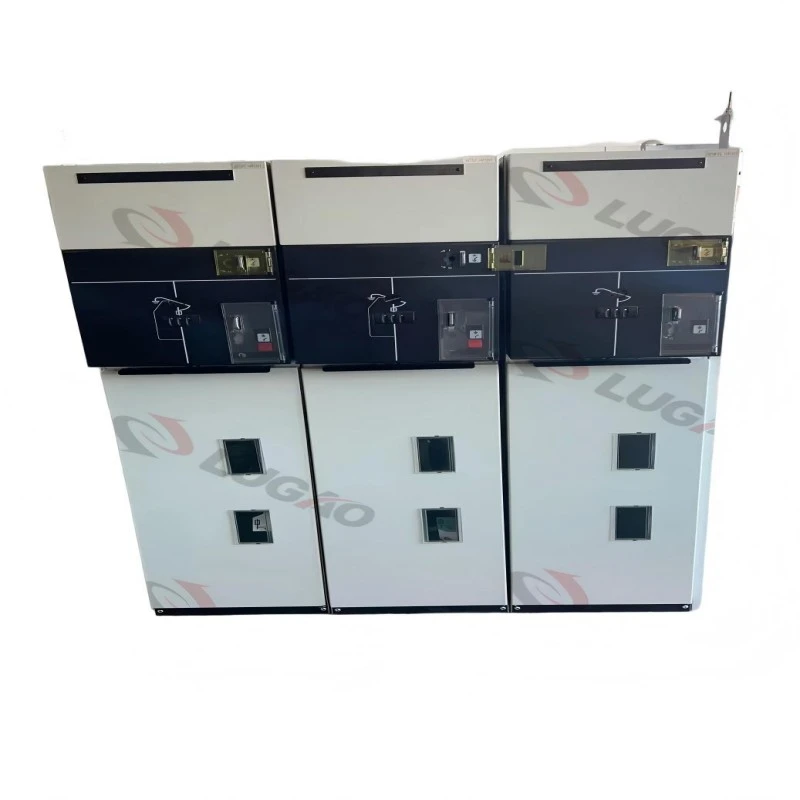

A RMU fechada em metal do Sistema de Intertravamento de Baixo Gás (Unidade principal de anel) é um painel montado em fábrica e testado em tipo, projetado para redes de distribuição de média tensão (até 24kV). Ele combina tecnologia de gás isolado ou sem SF6 com um sistema de intertravamento mecânico e elétrico de baixa pressão de gás.

O que faz:

A RMU conecta, isola e protege com segurança transformadores e circuitos de cabos em redes em anel. O “Sistema de intertravamento de baixo gás” evita automaticamente a operação (fechamento ou aterramento) quando a pressão interna do gás cai abaixo dos limites seguros – eliminando riscos de arco interno devido à rigidez dielétrica insuficiente. A construção metálica fornece proteção física robusta e blindagem eletromagnética.

Funções principais:

● Criação/quebra de carga

● Operação do seccionador de aterramento com intertravamento

● Proteção contra corrente de falha (com fusível ou relé)

● Alarme e bloqueio de baixa pressão de gás

● Isolamento visível sob o invólucro metálico

Cada RMU com sistema de intertravamento de baixo gás da Lugao Power está em conformidade com os padrões IEC 62271-200 e GB/T 3906, garantindo integração perfeita em redes inteligentes.

Parâmetro do produto (especificação)

Característica e aplicação do produto

Recursos principais (com seção de perguntas e respostas)

Característica 1: Mecanismo de intertravamento de baixa pressão de gás

Impede o fechamento ou o aterramento quando a densidade do gás é insuficiente.

Bloqueio mecânico + realimentação de contato auxiliar para RTU.

Característica 2: Tanque totalmente selado e fechado em metal

Tanque de aço inoxidável com soldagem a laser.

Sem partes vivas expostas externamente.

Recurso 3: Intertravamentos Mecânicos/Elétricos Integrados

●Interruptor de carga – interruptor de aterramento – corrente de intertravamento da tampa frontal.

Disposições sobre fechadura e cadeado.

Recurso 4: Design Compacto e Modular

Largura tão baixa quanto 375 mm por unidade.

Expansível em ambos os lados.

Recurso 5: Sistema de gás de fácil manutenção

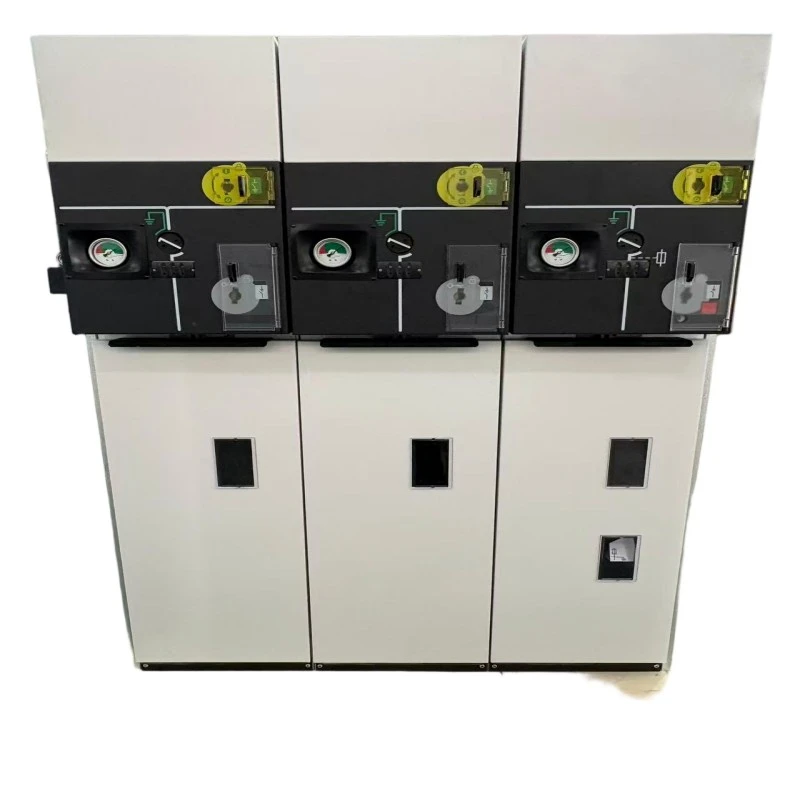

Válvulas autovedantes; manômetro de gás com zona de baixa pressão marcada em vermelho.

Aplicativos

1. Redes de distribuição secundária (complexos residenciais e comerciais)

2. Estações de captação de energia eólica/solar (adaptabilidade ambiental)

3. Salas de distribuição de hub de carregamento EV

4. Alimentadores de backup do data center

5. Redes em anel de plantas industriais

Perguntas e respostas --- Aprofundamento dos recursos do produto

Q1: O intertravamento de baixo gás afeta a velocidade normal de operação?

R: Não. Sob pressão normal, o intertravamento é transparente. Somente quando há vazamento de gás (por exemplo, devido ao envelhecimento da vedação) a trava é acionada – normalmente após mais de 10 anos. Adiciona atraso zero durante a comutação de rotina.

Q2: Qual é o intervalo típico de recarga de gás?

R: Para a versão SF6, >20 anos em condições normais. O intertravamento de gás baixo acionará um alarme bem antes do nível crítico, permitindo a manutenção planejada.

Q3: A RMU fechada em metal do Sistema de Intertravamento de Baixo Gás é adequada para automação de rede inteligente?

R: Absolutamente. Cada unidade fornece contatos auxiliares para alarme de gás baixo, status de bloqueio e posição da chave --- compatível com IEC 61850 via RTU.

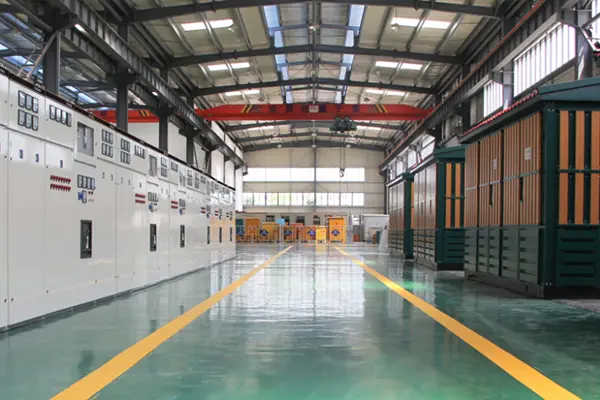

Detalhes de produção

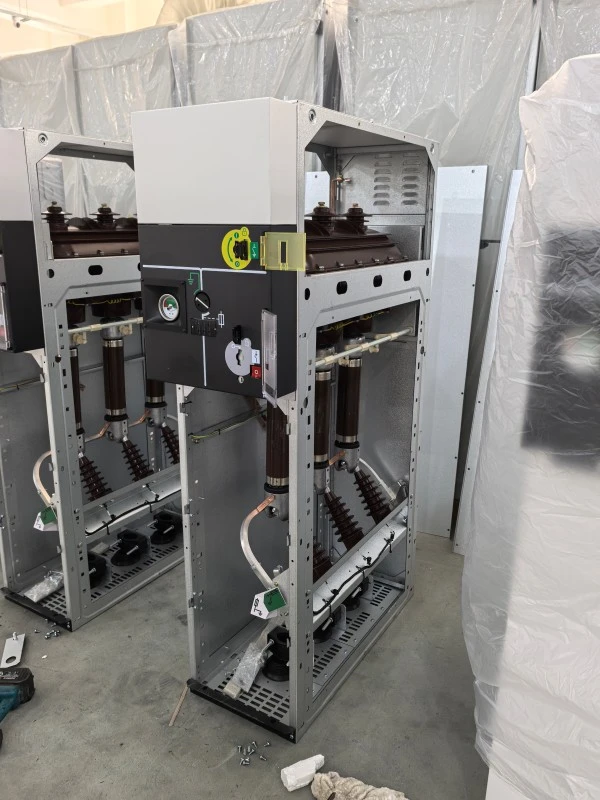

Processo de Fabricação

●Lugao Power Co., Ltd. produz cada sistema de intertravamento de baixo gás fechado em metalRMUem uma sala limpa Classe 100.000 para enchimento de gás. Principais etapas de produção:

1. Corte a laser do tanque e soldagem robótica --- teste de vazamento de hélio (<1×10⁻⁶ mbar·L/s).

2. Secagem e desgaseificação a vácuo --- teor de umidade ≤10ppm.

3. Conjunto de intertravamento mecânico --- teste de resistência de 5000 ciclos.

4. Calibração de intertravamento de baixo gás --- usando pressostatos de precisão e mecanismos de came.

5. Teste elétrico final --- frequência de potência suportada (42kV/1min para unidades de 12kV).

6. Número de série exclusivo --- rastreável aos certificados de matéria-prima.

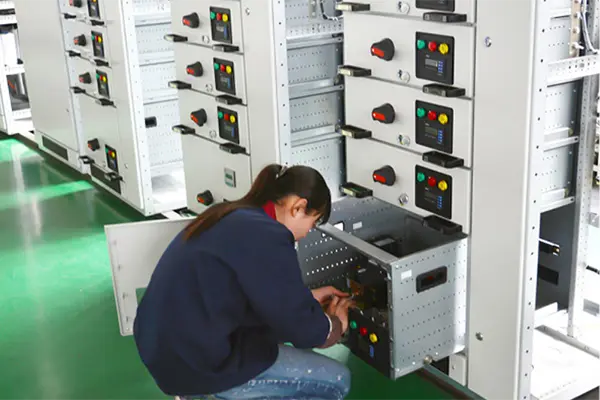

Controle de qualidade

Cada RMU passa por 100% de teste de aceitação de fábrica (FAT) de acordo com IEC.

●função de intertravamento de fluxo de gás verificada em três pontos de pressão: normal, alarme, bloqueio.

Medição de descarga parcial <5pC a 1,2Ur.

Certificações e garantia de qualidade

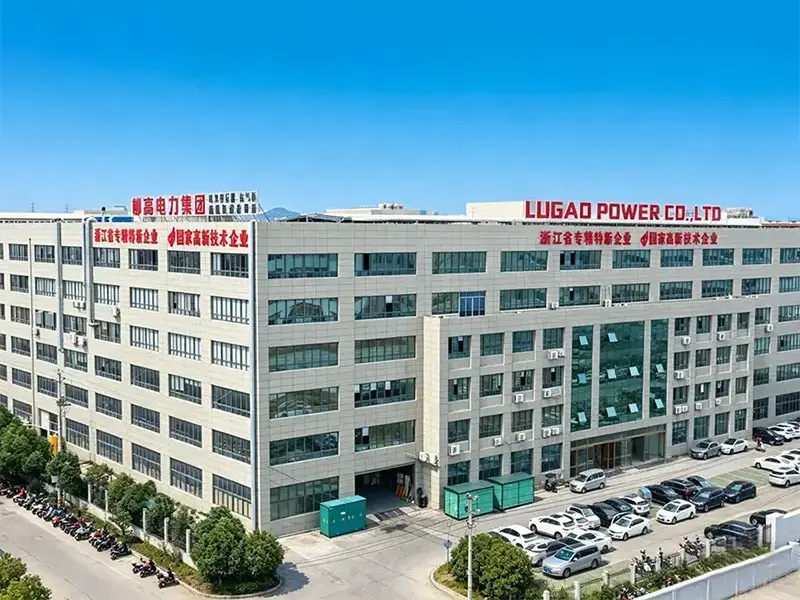

Por que escolher Lugao Power Co., Ltd.?

● Mais de 15 anos em painéis de média tensão.

● Suporte ao ciclo de vida – peças sobressalentes garantidas por 10 anos.

● Engenharia personalizada – adicione monitoramento remoto de baixo nível de gás, aquecedor ou CTs.

“Quando você compra uma RMU metálica com sistema de intertravamento de baixo gás da Lugao, você obtém não apenas um produto, mas um parceiro em segurança de rede.”

Embalagem e entrega

Embalagem

1. RMU individual: Selado em saco PE antiestático + dessecante.

2. Amortecimento: espuma EPE de 30 mm dentro da caixa de madeira.

3. Caixa externa: Contraplacado tratado termicamente (em conformidade com ISPM-15 para exportação).

4. Marcação: Frágil, centro de gravidade, etiqueta cheia de gás, aviso de intertravamento.

Entrega

1. Porto: Xangai/Ningbo.

2. Prazo de entrega: 25 dias úteis para unidades 630A padrão (pedido de amostra 15 dias).

3. Documentos de envio: Lista de embalagem, fatura comercial, conhecimento de embarque, relatórios de teste, certificado de calibração de intertravamento.

Nota de transporte de gás

As unidades cheias de SF6 ou gás ecológico são enviadas como “mercadorias não perigosas” sob a ONU 3166 (máquinas com gás). Todas as válvulas seladas e protegidas.

Perguntas frequentes

Q1: Qual é o período de garantia para a RMU fechada em metal do Sistema de Intertravamento de Baixo Gás?

R: A Lugao Power oferece 12 meses a partir da data de comissionamento ou 18 meses a partir da remessa (o que ocorrer primeiro). O mecanismo de intertravamento de baixo gás é coberto por 5 anos.

Q2: O intertravamento de baixo nível de gás pode ser ignorado em caso de emergência?

R: Não por design. O desvio anularia a segurança. Em vez disso, fornecemos um kit temporário de recarga de gás para restaurar a pressão em 30 minutos. Sempre siga o bloqueio-etiquetagem.

Q3: Você fornece treinamento de instalação?

R: Sim. Oferecemos orientação remota por vídeo gratuitamente e treinamento no local para pedidos acima de 10 unidades.

P4: Como verifico a função de intertravamento com baixo nível de gás antes da instalação?

R: Use a porta de teste no monitor de densidade de gás. Libere gás lentamente – no limite do alarme (0,03 MPa) você ouvirá um relé de alarme; no limite de bloqueio (0,02 MPa), o eixo de operação da chave bloqueia mecanicamente. Isto é demonstrado em nosso vídeo de fábrica.

P5: Esta RMU é compatível com gás sem SF6?

R: Sim. A Lugao Power oferece um RMU com sistema de intertravamento de baixo gás com mistura de N2/SF6 (70%/30%) ou gás à base de C4-FN. （O meio de gás e os limites de intertravamento são configurados de acordo com o sistema de isolamento selecionado.）Os limites de pressão de intertravamento são recalculados para cada tipo de gás.
