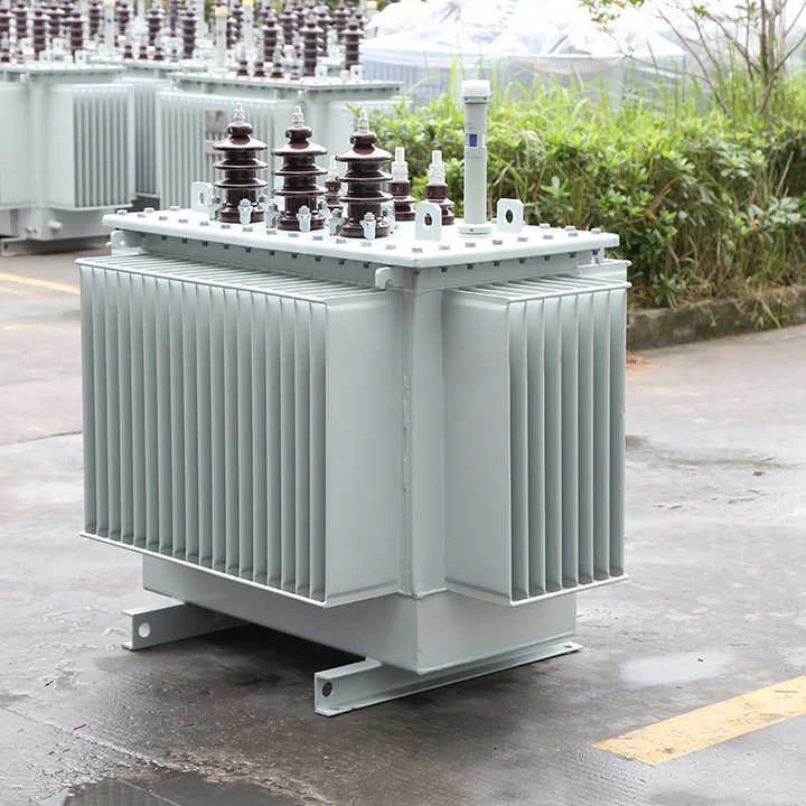

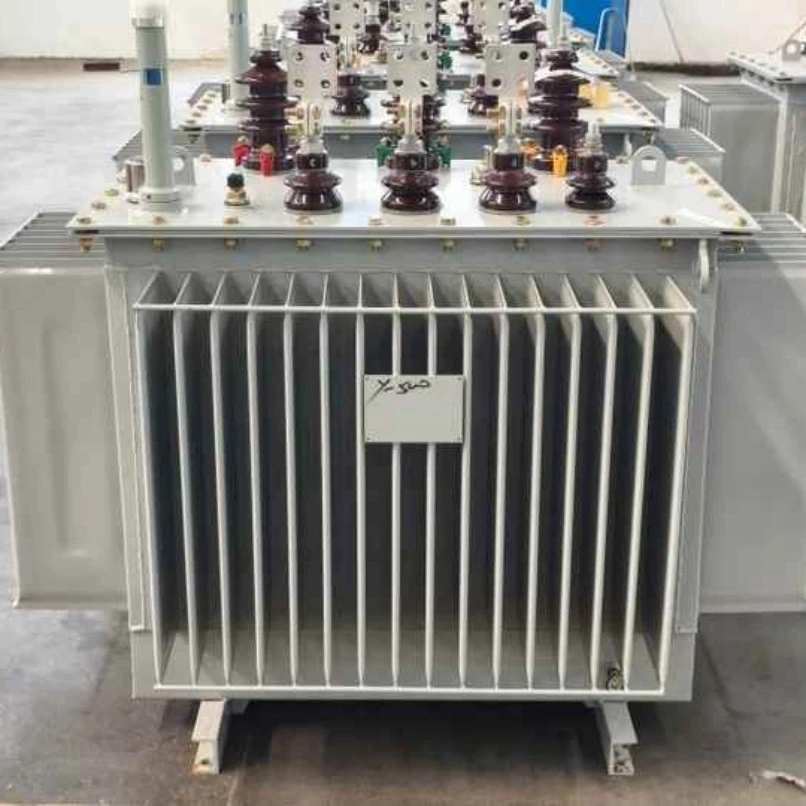

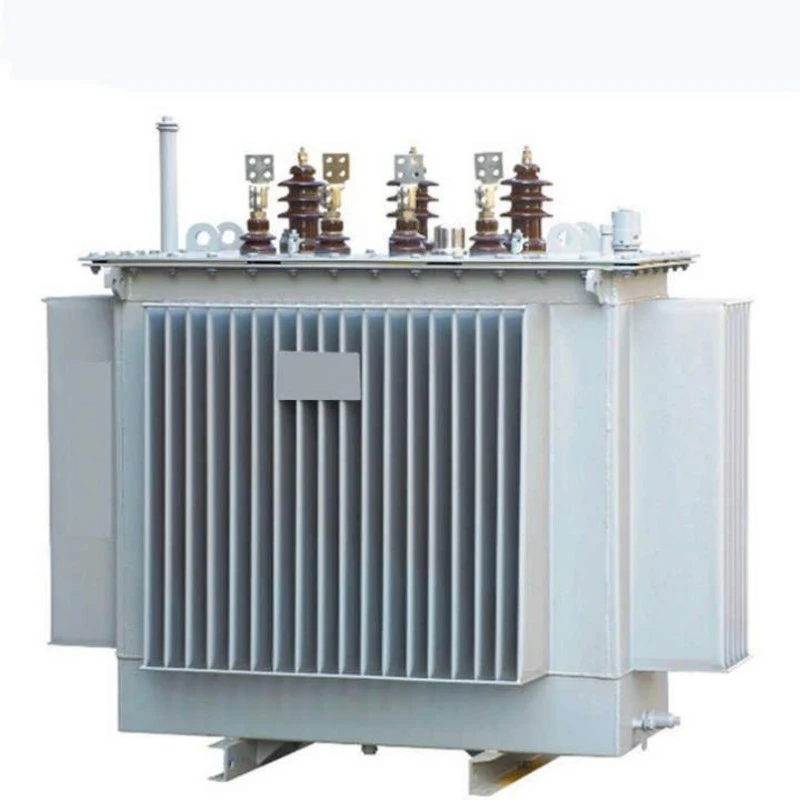

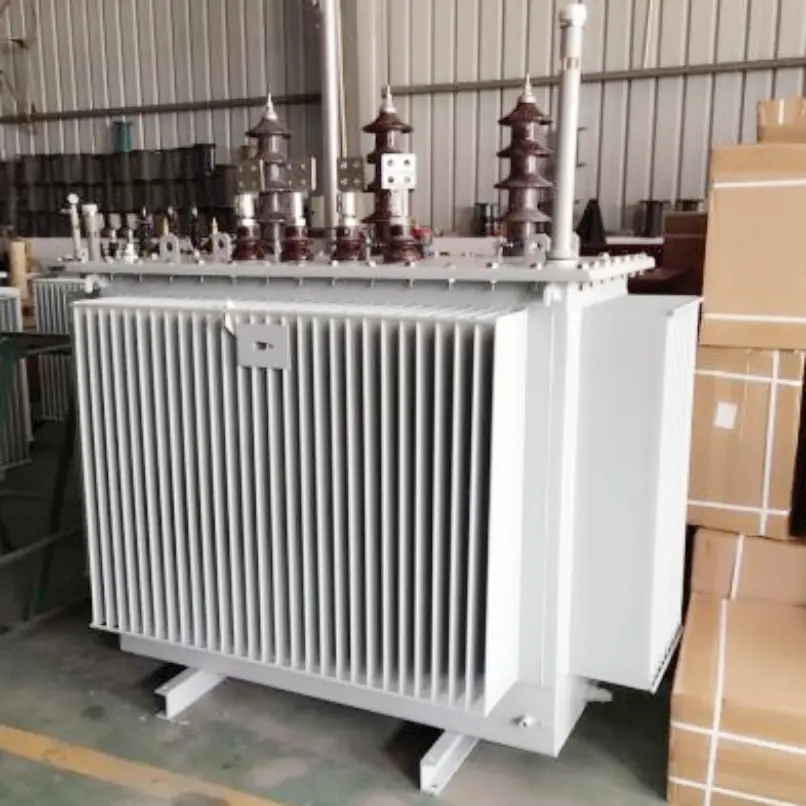

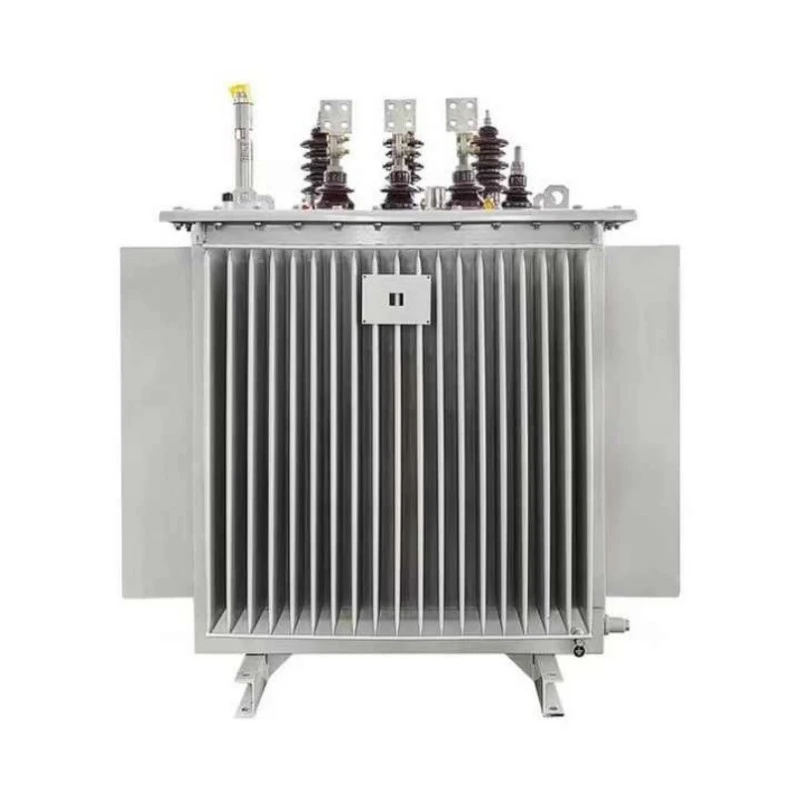

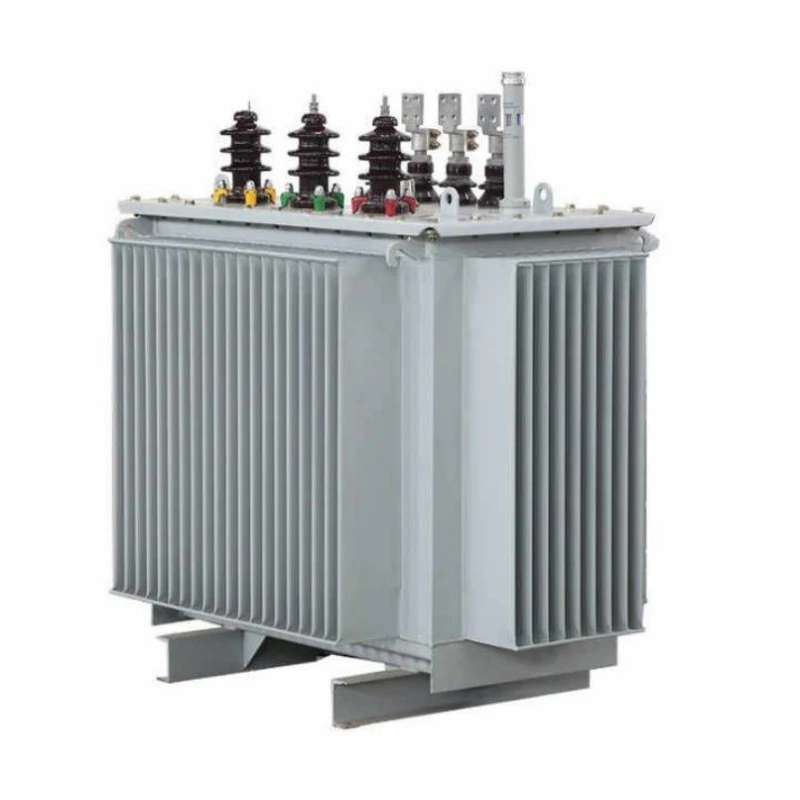

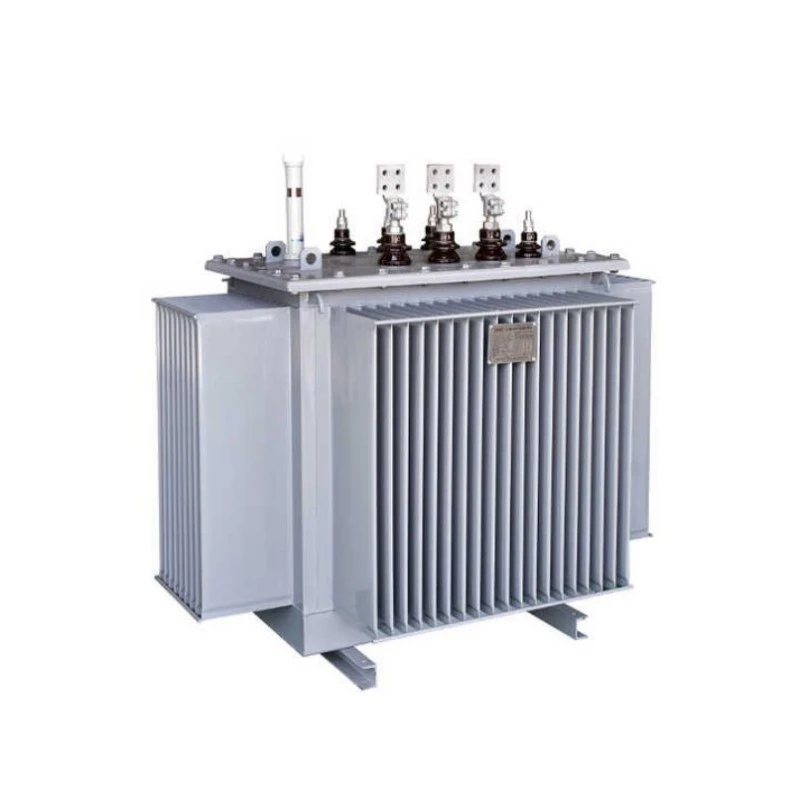

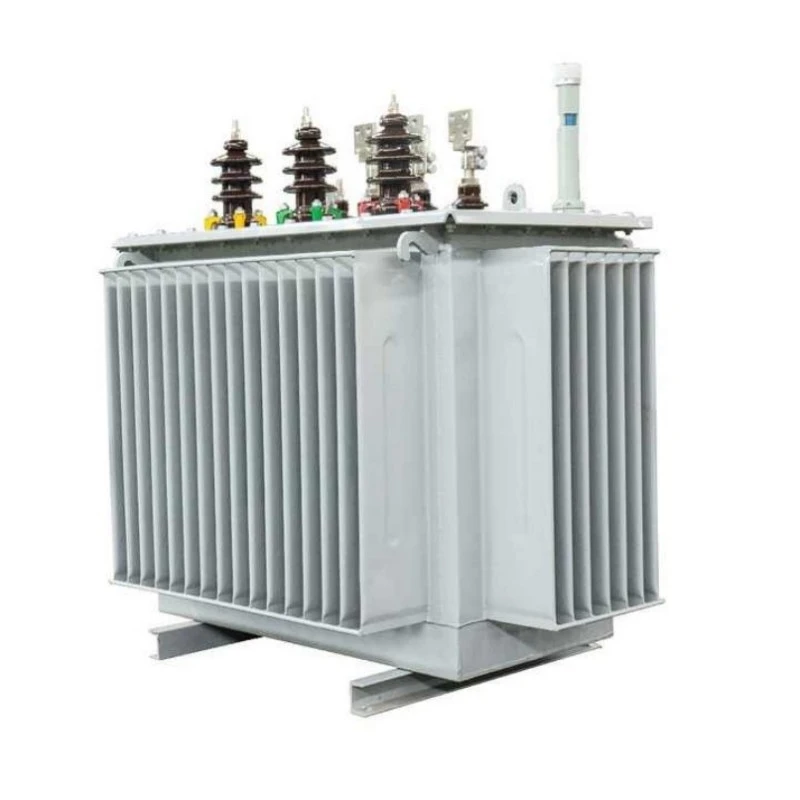

Transformador imerso em óleo elétrico da subestação compacta S11

O transformador elétrico imerso em óleo para subestação compacta S11 da nossa empresa é uma solução altamente eficiente e com economia de energia projetada especificamente para redes modernas de distribuição de energia. A compra deste produto fornece uma unidade integrada que combina um transformador,aparelhagem de alta tensãoe equipamentos de distribuição de baixa tensão, economizando significativamente espaço de instalação e custos de construção.

Este produto utiliza um núcleo de aço silício de baixas perdas e enrolamentos de cobre de alta condutividade, resultando em perdas sem carga significativamente mais baixas do que os padrões nacionais, levando a reduções substanciais no consumo de energia durante a operação a longo prazo. O sistema de resfriamento imerso em óleo garante excelente dissipação de calor, mantendo uma operação estável mesmo sob condições de alta temperatura e carga elevada. Sua estrutura modular compacta facilita o transporte e a instalação e aumenta a segurança na manutenção no local.

Característica e aplicação do produto

Características

1. Atender ou exceder ANSI.IEC.GB.SANS.Standards

2. Manuseio, instalação e operação segura.

3. Aparência atraente e moderna

4. Estrutura razoável

5. Totalmente selado

6. Maior confiabilidade do sistema

7. Alta segurança e confiabilidade na operação

8. Alta capacidade de sobrecarga e eficiência

9. Construção robusta com excelentes capacidades de curto-circuito e resistência térmica

10. Os transformadores são mais eficientes devido à redução das perdas sem carga e à redução das perdas de carga

O transformador imerso em óleo elétrico de subestação compacta S11 apresenta quatro vantagens principais:

Alta eficiência e economia de energia:utilizando aço silício de baixa perda e uma estrutura central otimizada, tanto a perda sem carga quanto a perda de carga são significativamente menores do que as dos produtos tradicionais, alinhando-se com as diretrizes nacionais de economia de energia e reduzindo substancialmente os custos operacionais em operações de longo prazo.

Dissipação de calor superior e capacidade de sobrecarga:como umtransformador imerso em óleo, utiliza óleo isolante de alto desempenho como meio de resfriamento e isolamento, oferecendo alta eficiência de dissipação de calor e mantendo operação estável mesmo sob alta temperatura, carga pesada ou condições adversas, prolongando efetivamente a vida útil do equipamento.

Projeto de estrutura compacta:Os transformadores elétricos imersos em óleo para subestações compactas S11 são projetados sob medida para subestações compactas, apresentando uma área ocupada pequena e uma estrutura compacta que facilita a instalação e manutenção. Eles são particularmente adequados para locais de distribuição de energia internos ou externos onde o espaço é escasso.

Alta confiabilidade e segurança:a estrutura totalmente vedada evita efetivamente a oxidação do óleo e a entrada de umidade, proporcionando excelente desempenho de isolamento e capacidade de resistência a curto-circuitos, garantindo operação segura e estável a longo prazo sob condições complexas da rede.

Aplicativo

Condições normais de serviço do transformador

1. A altura acima do nível do mar é inferior a 1000m;

2. Temperatura ambiente;

3. Temperatura do ar mais alta +40°C;

4. Maior temperatura média diária do ar +30°C;

5. Temperatura média anual mais alta do ar +20°C;

6. Temperatura mais baixa do ar exterior -25°C;

Principais cenários de aplicação

Redes Urbanas de Distribuição de Energia:Adequado para subestações compactas em áreas residenciais, áreas comerciais e parques industriais, atendendo à demanda de energia de alta densidade.

Novos Projetos de Energia:Os transformadores elétricos imersos em óleo de subestação compacta S11 são amplamente utilizados nos estágios de expansão ou distribuição de sistemas de geração de energia fotovoltaica e eólica, capazes de resistir a ambientes externos agressivos.

Construção de infraestrutura:Adequado para locais com altos requisitos de confiabilidade de fornecimento de energia, como aeroportos, metrôs, hospitais e data centers.

Fonte de alimentação temporária e de emergência:Estrutura compacta, fácil de transportar, adequada para subestações temporárias ou cenários de reparos emergenciais.

Parâmetro do produto (especificação)

Comparação do transformador S11 VS S13

A seleção do transformador de distribuição certo depende das metas de eficiência energética, do orçamento e dos custos operacionais de longo prazo do seu projeto. Os transformadores imersos em óleo S11 e S13 são amplamente utilizados em sistemas de distribuição de energia, mas são projetados para diferentes prioridades de desempenho.

Detalhes de produção

Material e Processo Central

O núcleo dos transformadores elétricos imersos em óleo da subestação compacta S11 é construído usando aço silício de grão orientado laminado a frio de alta permeabilidade. A laminação do núcleo é cortada com precisão e empilhada automaticamente para garantir juntas firmes e caminhos magnéticos uniformes, minimizando fundamentalmente a corrente sem carga e as perdas parasitas.

Estrutura sinuosa

Os enrolamentos de alta e baixa tensão usam condutores de cobre isentos de oxigênio para alta condutividade elétrica e baixas perdas resistivas. Além disso, os enrolamentos de baixa tensão adotam uma configuração de enrolamento laminado com isolamento uniforme entre camadas, o que aumenta significativamente a capacidade de resistência a curto-circuitos.

Sistema de Isolamento

Óleo isolante mineral de alta qualidade ou, opcionalmente, fluido isolante de alto ponto de combustão ecologicamente correto, é usado para fornecer excelente rigidez dielétrica e estabilidade química. O sistema de isolamento de óleo-papel passa por rigorosos processos de secagem a vácuo e enchimento de óleo para garantir que nenhuma bolha de ar residual permaneça, alcançando uma tensão de início de descarga parcial bem acima dos requisitos padrão, garantindo assim confiabilidade operacional a longo prazo.

Detalhes do projeto estrutural

Estrutura do Tanque e Vedação

O tanque incorpora um painel corrugado ou um design de radiador tipo aleta integrado, atendendo aos requisitos de resfriamento e ao mesmo tempo proporcionando flexibilidade elástica para acomodar automaticamente as flutuações do volume de óleo. A estrutura totalmente vedada é equipada com válvula limitadora de pressão e indicador de nível de óleo, evitando o contato do óleo com o ar ambiente, evitando oxidação e absorção de umidade, além de prolongar os intervalos de troca de óleo.

Design Integrado Compacto

Otimizados para aplicações em subestações compactas, os transformadores elétricos imersos em óleo para subestações compactas S11 permitem a integração pré-instalada com quadros de distribuição de alta tensão e painéis de distribuição de baixa tensão. As dimensões externas são calculadas com precisão para minimizar a área ocupada e, ao mesmo tempo, atender aos requisitos de espaço elétrico e distância de isolamento. As alças de içamento, os furos de montagem na base e os métodos de entrada de cabos são padronizados para facilitar a rápida instalação e conexão no local.

Configuração de proteção e controle

Monitoramento e Proteção de Temperatura

Um medidor de temperatura do óleo e um indicador de temperatura do enrolamento são fornecidos como padrão, permitindo o monitoramento da temperatura em tempo real e oferecendo contatos configuráveis ​​de alarme e desarme. Para transformadores de alta capacidade, um sistema opcional de medição de temperatura por fibra óptica permite o monitoramento preciso das temperaturas dos pontos quentes dos enrolamentos, fornecendo suporte de dados para gerenciamento dinâmico de carga.

Proteção de pressão e nível de óleo

Uma válvula de alívio de pressão é instalada para liberar automaticamente a pressão em caso de pressão interna anormal do tanque, evitando deformação ou ruptura. O medidor de nível de óleo possui uma função de alarme de nível baixo de óleo, permitindo intervenção de manutenção oportuna ou detecção de vazamento.

Garantia de qualidade e testes

Cada transformador passa por testes de tipo abrangentes e testes de rotina antes da entrega, incluindo testes de perda sem carga e perda de carga, testes de impedância de curto-circuito, testes de resistência a sobretensão induzida, testes de descarga parcial e testes de impulso de raio. Todos os principais indicadores de desempenho excedem os requisitos das normas nacionais e das especificações IEC, garantindo uma operação estável a longo prazo sob condições de campo complexas.

Por que escolher a Lugao Power?

Com recursos avançados de fabricação e um rigoroso sistema de gestão de qualidade, a Lugao Power fornece soluções confiáveis ​​de equipamentos de distribuição de energia para clientes em todo o mundo.

Fabricante Especializado— Lugao tem mais de 10 anos de experiência no setor dos equipamentos de transmissão e distribuição de energia, especializando-se na conceção e fabrico de transformadores imersos em óleo,transformadores do tipo seco, subestações pré-fabricadas e painéis de média e alta tensão.

Rigoroso controle de qualidade— Cada transformador imerso em óleo da série S11 passa por testes de rotina abrangentes antes de sair da fábrica, incluindo testes sem carga e perda de carga, testes de resistência de isolamento, medições de resistência de enrolamento, testes de tensão dielétrica suportável e inspeções de aceitação de fábrica, para garantir confiabilidade durante a operação no local.

Soluções de engenharia personalizadas— Oferecemos serviços de personalização para classificações de tensão, capacidade, grupos de conexão, métodos de resfriamento, projetos de gabinetes e configurações de instalação para atender às necessidades de vários setores, incluindo serviços públicos, indústria, energia renovável e projetos de infraestrutura.

Design com eficiência energética— Nossos transformadores são fabricados com chapas de aço silício de grãos orientados laminadas a frio de alta qualidade e enrolamentos de cobre de alta condutividade, projetados para reduzir o consumo de energia, melhorar a eficiência operacional e diminuir o custo total de propriedade durante todo o ciclo de vida.

Conformidade com Padrões Internacionais—— Nossos produtos são fabricados sob um sistema de gestão de qualidade com certificação ISO e estão em conformidade com IEC, GB e outros padrões internacionais relevantes. Relatórios de testes de tipo e documentação técnica estão disponíveis mediante solicitação.

Fornecimento global confiável—— Apoiada por uma equipe experiente de engenharia e exportação, a Lugao oferece aos clientes globais consultoria técnica, cotações imediatas, serviços flexíveis de OEM/ODM, embalagem segura e suporte pós-venda ágil.

Serviço pós-venda do produto

1. Depois que o transformador for instalado e colocado em operação no local, ele estará livre de vazamentos e a tinta não descascará ou desbotará. É fornecida uma garantia de 5 anos; quaisquer problemas de qualidade que ocorram sob uso normal dentro do período de garantia serão cobertos pela garantia.

2. Todos os transformadores elétricos imersos em óleo da subestação compacta S11 são cobertos por serviço vitalício, garantindo a integridade dos acessórios do produto.

3. A vida útil não é inferior a 30 anos.

4. Em caso de falha do equipamento, o fornecedor responderá dentro de uma hora após receber a notificação do comprador e enviará pessoal técnico ao local dentro de 24 horas no mercado interno.

Compromisso de serviço

1. O Transformador Imerso em Óleo Elétrico para Subestação Compacta S11 é fabricado em estrita conformidade com os requisitos do Sistema de Gestão de Qualidade ISO 9001-2008, garantindo que o produto atenda 100% aos padrões de qualidade antes de sair da fábrica.

2. Nossa empresa oferece serviços abrangentes de pré-venda, vendas e pós-venda para garantir a satisfação do cliente.

2. Nossa empresa oferece garantia de 60 meses. Em caso de qualquer problema de qualidade, repararemos ou substituiremos o produto gratuitamente, garantindo 100% de satisfação do cliente.

O projeto e teste de transformadores devem obedecer às seguintes normas:

GB1094.1~2-1996, GB1094.3-2003, GB1094.5-2008 《Transformadores de potência》

GB/T6451-2015 《Especificações e requisitos técnicos para transformadores de potência imersos em óleo》

JB/T3837-2010 《Método de compilação de designações de tipo para produtos de transformadores》

GB/T311.1-3.11-97 《Coordenação de isolamento e técnicas de teste de alta tensão para equipamentos de transmissão e transformação de alta tensão》

GB10237-88 《Níveis de isolamento e testes dielétricos para transformadores de potência - folgas de ar para isolamento externo》

GB7595-87 《Padrão de qualidade para óleo de transformador em serviço》

GB7328-87 《Medição do nível sonoro para transformadores》

GB7534-87 《Medição de Descarga Parcial》

GB/T15164-94 《Guia de carregamento para transformadores de potência imersos em óleo》

DL/T586-95 《Guia Técnico para Supervisão de Fabricação de Usuários de Equipamentos Elétricos》

GB/T311.1-3.11-97 《Coordenação de isolamento e técnicas de teste de alta tensão para equipamentos de transmissão e transformação de alta tensão》

GB2536-1990 《Óleo de transformador》

JB/T56011-92 《Classificação de qualidade de produto para transformadores de potência imersos em óleo》

ZBK41005-89 《Nível sonoro de transformadores 6-220KV》
