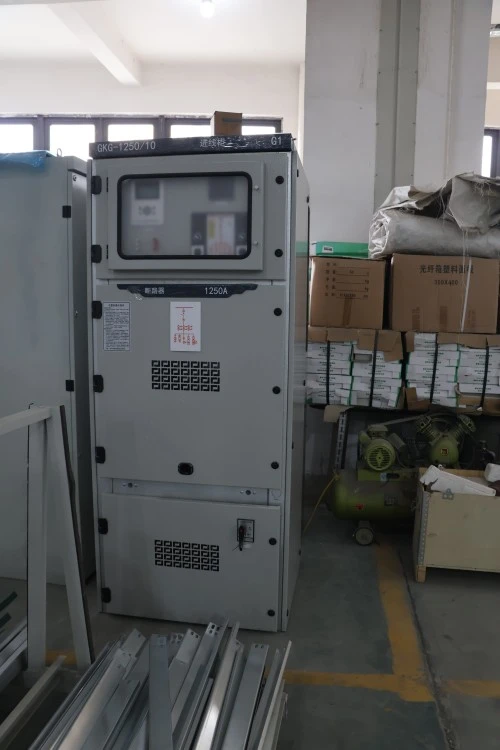

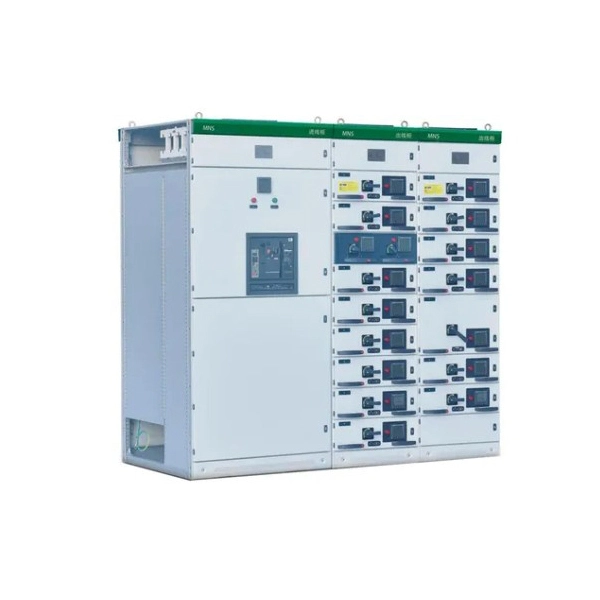

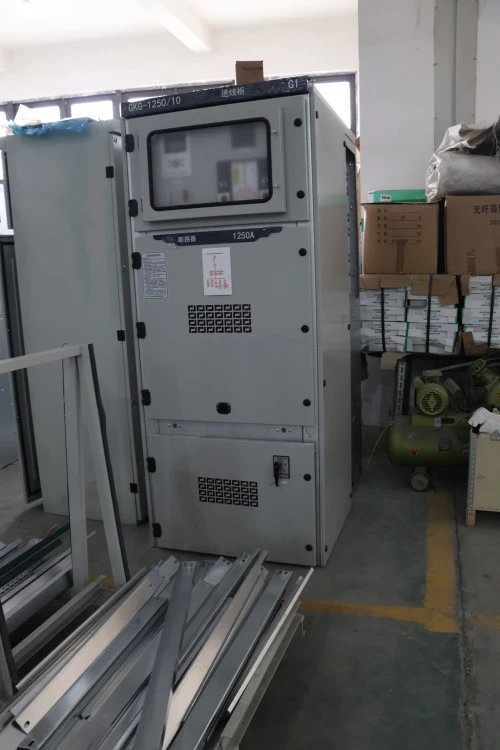

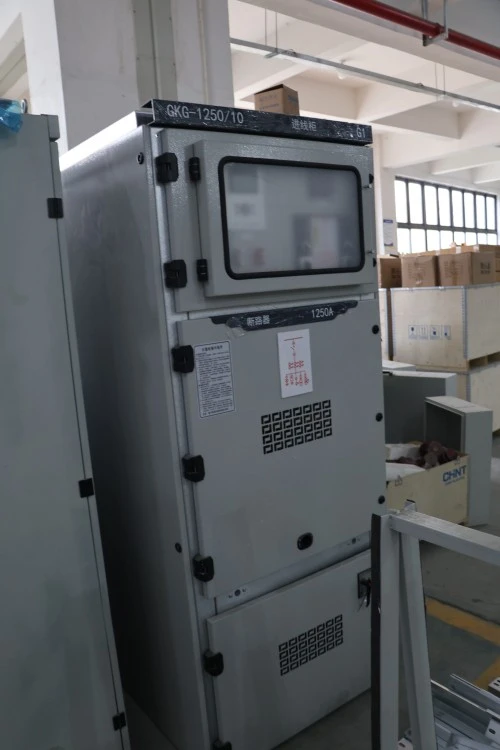

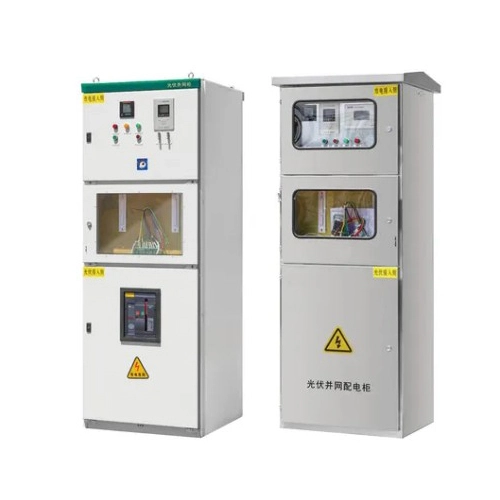

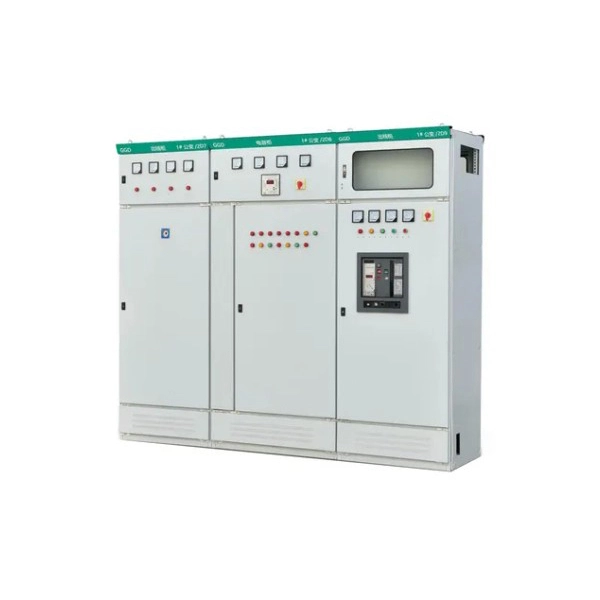

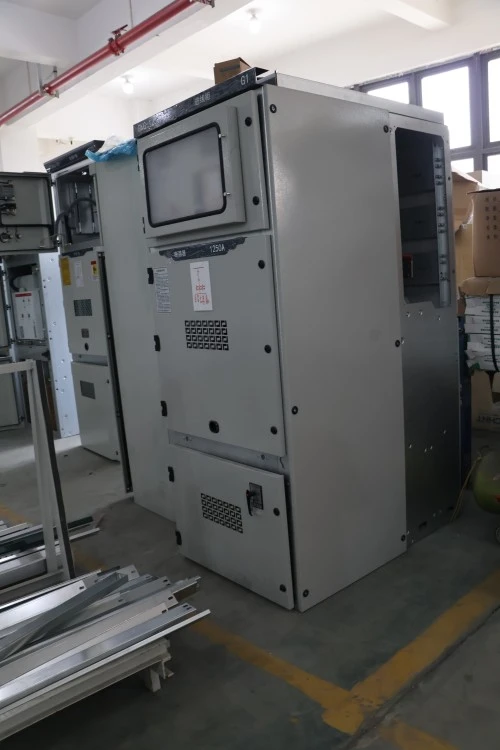

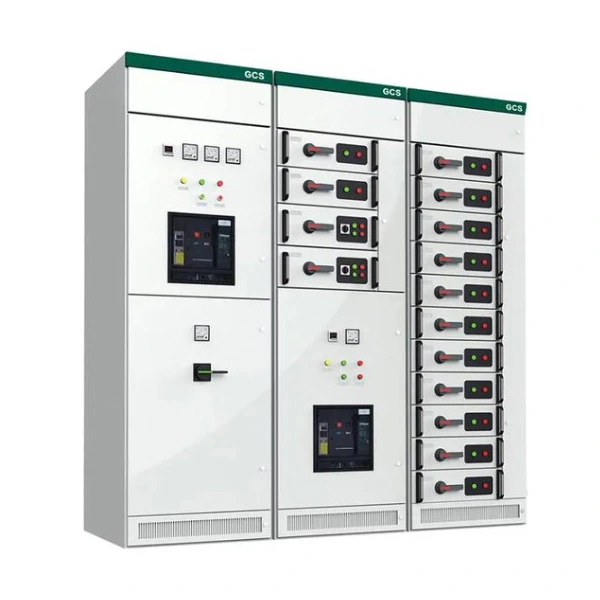

Gabinete de controle de interruptor de manobra extraível

O Gabinete de Controle de Chaves Extraíveis é umMédiounidade de painel de distribuição em invólucro metálico de tensãoonde componentes-chave, como disjuntores, podem ser fisicamente retirados do invólucro principal para inspeção, manutenção ou substituição. Ao contrário do conjunto de manobra fixo, esta unidade permite que os operadores isolem e removam um disjuntor sem desenergizar todo o sistema de barramentos. É amplamente utilizado para controlar, proteger e isolar equipamentos elétricos em plantas industriais, subestações e edifícios comerciais. Simplificando, ele gerencia o fluxo de energia enquanto garante a segurança do operador e a continuidade do sistema.

Parâmetros do produto (especificação)

Certificação e Garantia de Qualidade

A Lugao fabrica painéis extraíveis de média tensão de acordo com os requisitos técnicos do projeto e normas aplicáveis, como IEC 62271-200. Antes do envio, relatórios de testes de rotina e fotos de inspeção podem ser fornecidos de acordo com o acordo técnico confirmado.

• Projeto e testes baseados em IEC 62271-200
• Teste de resistência à frequência de energia
• Teste de operação mecânica
• Teste de função de bloqueio
• Inspeção da fiação secundária
• Teste de descarga parcial, quando aplicável
• Relatório de teste de fábrica antes do envio

Recursos e aplicações do produto

Q1: O que torna oAparelhagem extraívelGabinete de controle de comutação mais seguro que o tipo fixo?

R: O projeto extraível isola fisicamente o disjuntor dos barramentos energizados quando retirado. Isso cria uma lacuna de desconexão visível, eliminando riscos acidentais de arco elétrico durante a manutenção. Lugao adiciona mecanismos de obturador que cobrem automaticamente os contatos fixos quando o módulo é retirado, aumentando ainda mais a segurança.

Q2: Quais aplicações são mais adequadas para este gabinete?

R: Ideal para:

● Usinas de energia (distribuição de energia auxiliar)

● Data centers (precisam de alta confiabilidade e substituição rápida do disjuntor)

● Instalações de petróleo e gás (isolamento seguro em áreas perigosas com opção IP54)

● Sistemas metropolitanos e ferroviários (operações frequentes do disjuntor sob carga)

● Mineração e siderurgia (é necessária alta resistência a curto-circuito)

Q3: Pode ser integrado ao monitoramento inteligente?

R: Sim.Lugãooferece sensores opcionais e módulos de comunicação (Modbus, IEC 61850) para monitoramento remoto da posição de cada módulo extraível.

Detalhes de produção e vantagens competitivas

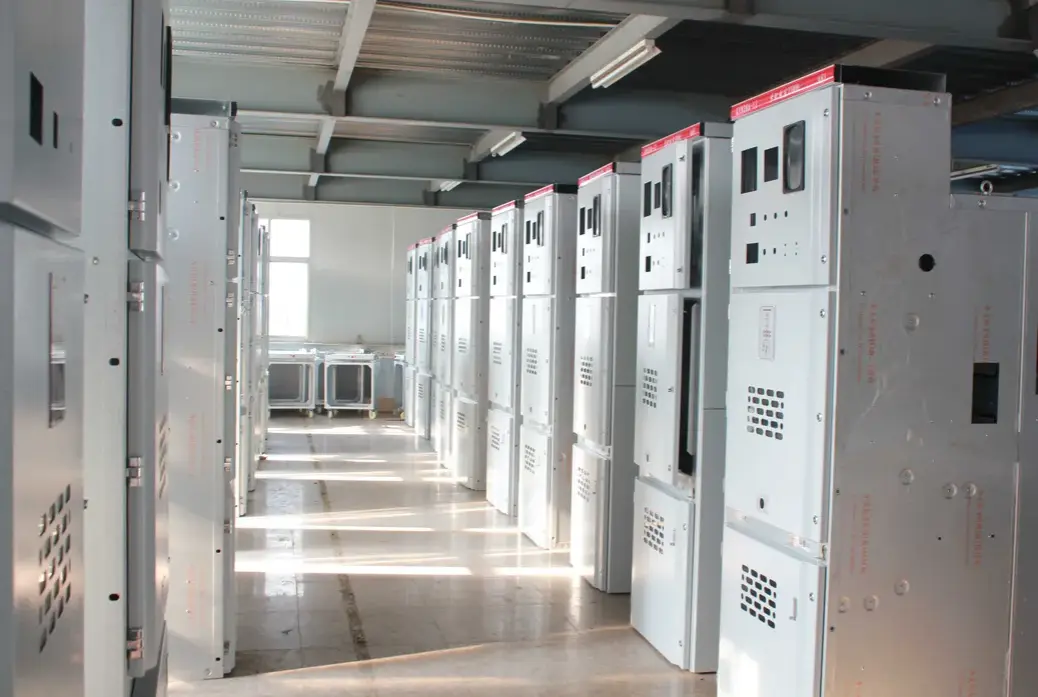

Detalhes de produção:

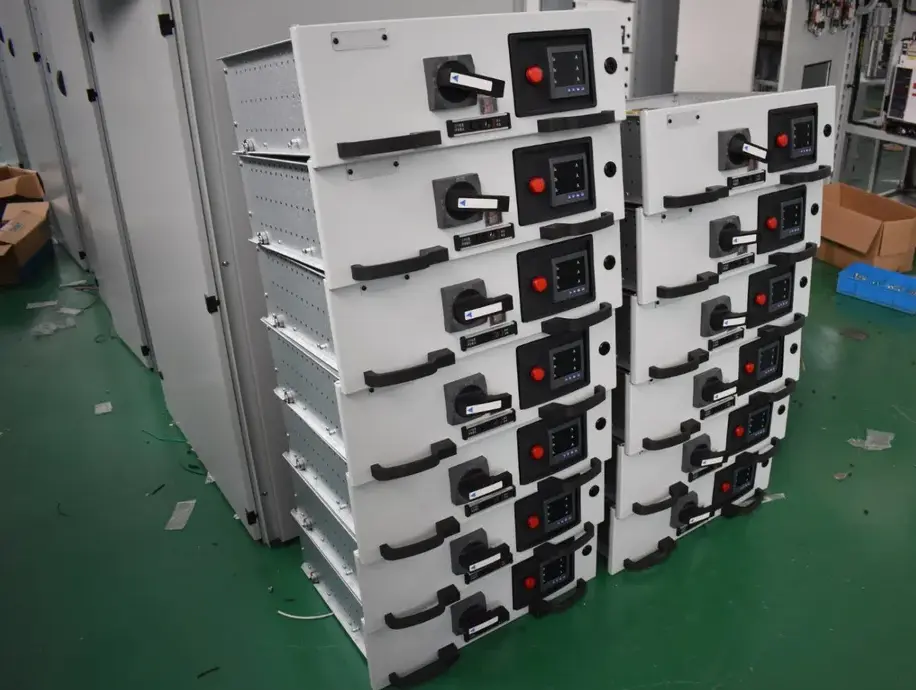

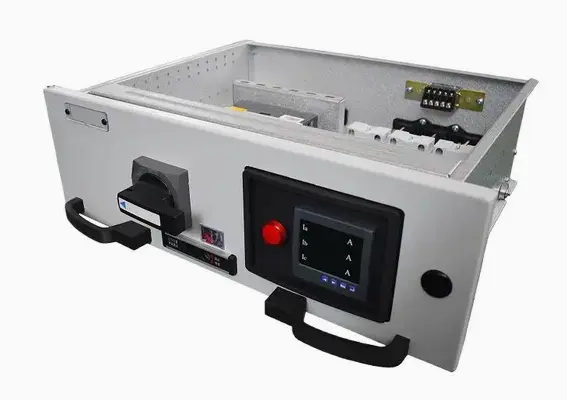

Cada gabinete de controle de chave extraível Lugao é fabricado em aço inoxidável cortado a laser ou chapa galvanizada com revestimento em pó (espessura mínima 80μm). Os trilhos extraíveis são cromados para movimento suave e classificados para 10.000 ciclos de inserção/retirada. Os contatos fixos são banhados a prata (pelo menos 10 μm de espessura) para minimizar a resistência de contato. Toda a fiação de controle secundário utiliza cabos isolados em polietileno reticulado e retardadores de chama. Cada unidade passa por um teste de combustão de 48 horas e medição de descarga parcial (<5pC a 1,1Ur).

Vantagens competitivas versus produtos similares:

Embalagem, envio e serviço pós-venda

Embalagem:

Cada módulo extraível é enviado separadamente em espuma antiestática e, em seguida, embalado em uma caixa de madeira com indicadores de umidade. O gabinete principal é envolto em três camadas: filme antiferrugem VCI → plástico bolha → caixa de exportação de compensado com cintas de aço. Todas as fixações e ferramentas são ensacadas e fixadas no interior da porta.

Envio:

Por via marítima (padrão): contêineres 20GP ou 40HQ. Transporte aéreo ou ferroviário pode ser providenciado para projetos urgentes, mediante solicitação. Prazo de entrega: FOB Ningbo ou CIF para os principais portos.

Serviço pós-venda:

● Período de garantia: 12 meses a partir do comissionamento ou 18 meses a partir do envio, o que ocorrer primeiro.

● Suporte técnico remoto (vídeo, desenhos) – resposta em até 2 horas.

Informações necessárias para cotação

Para fornecer uma cotação precisa para oGabinete extraível de quadro de distribuição de média tensão, envie-nos as seguintes informações:

• Tensão e frequência nominais
• Diagrama unifilar
• Corrente nominal de cada alimentador
• Requisito de corrente de curto-circuito
• Número de painéis de entrada e saída
• Requisito de marca e modelo do relé de proteção
• Requisitos de medição e comunicação
• Requisito de classificação de arco interno
• Direção de entrada do cabo
• Quantidade e porto de destino
• Padrão local aplicável ou requisito de serviço público

FAQs – Perguntas e respostas do cliente

Q1: O gabinete de controle de chave do painel extraível pode ser adaptado em uma subestação antiga com espaço limitado?

R: Sim. Seu design modular e compacto (largura típica de 650 mm para 12kV) permite a substituição de quadros fixos mais antigos sem obras civis. Fornecemos verificação de layout gratuita mediante solicitação.

Q2: O que acontece se o intertravamento mecânico falhar enquanto o disjuntor estiver na posição conectada?

R: Os gabinetes Lugao incluem uma liberação manual de emergência acessível através de uma tampa selada. Este é um projeto à prova de falhas – o disjuntor ainda pode ser retirado usando a ferramenta fornecida. No entanto, recomendamos que apenas pessoal treinado faça isso.

Q3: O preço inclui todos os módulos extraíveis e barras de cobre primárias?

R: A cotação padrão inclui o módulo do disjuntor principal e todas as barras internas de cobre (totalmente usinadas e revestidas). Módulos opcionais como caminhões PT ou unidades de dosagem são cotados separadamente.

P4: Como posso verificar se o gabinete atende à IEC 62271-200?

R: Cada unidade é enviada com um certificado de teste de fábrica, incluindo descarga parcial, resistência à frequência de energia e relatórios de teste de estabilidade dinâmica. A inspeção de terceiros (por exemplo, SGS, BV) é bem-vinda em nossas instalações.
