O que as inspeções pós-teste revelam sobre a robustez da subestação transformadora tipo caixa?

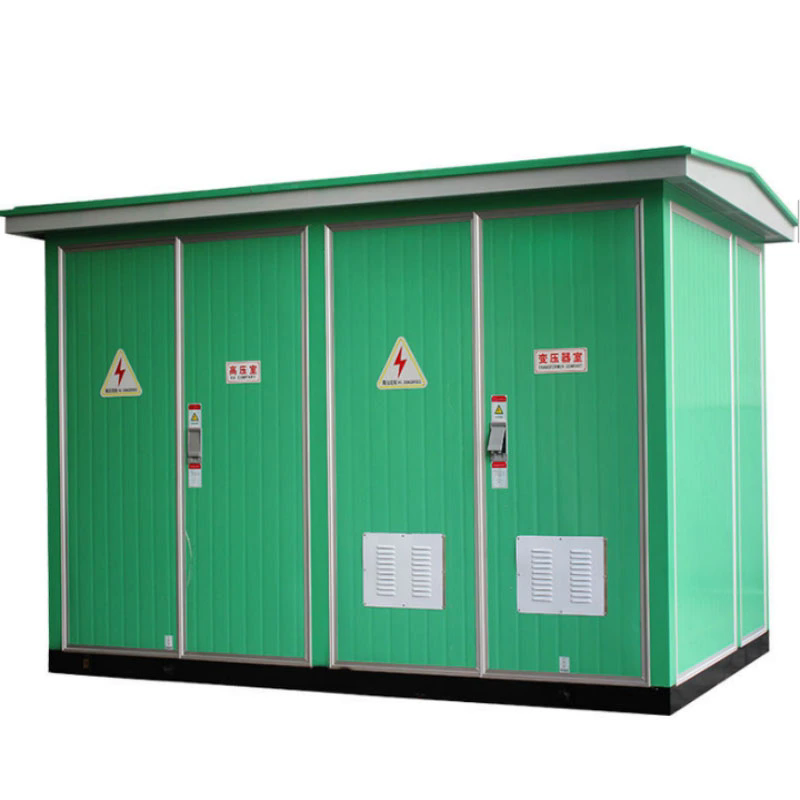

Uma subestação transformadora tipo caixa é uma unidade de distribuição de energia compacta e pré-montada que abriga um transformador, conjunto de manobra e dispositivos de proteção dentro de um gabinete à prova de intempéries. Ele foi projetado para instalação em ambientes com espaço limitado: ruas urbanas, parques industriais, locais de energia renovável e locais remotos. Ao contrário de uma subestação tradicional, que é construída no local e testada no local, uma subestação tipo caixa é montada e testada na fábrica antes de ser enviada. Os testes realizados na fábrica – testes dielétricos, testes de ciclos térmicos, testes de resistência mecânica – são projetados para simular décadas de serviço em questão de semanas. Mas o que esses testes realmente revelam sobre a robustez da unidade? A resposta não reside apenas em saber se a unidade passa nos testes, mas no que as inspeções pós-teste revelam sobre a sua condição após a conclusão dos testes.

A inspeção pós-teste é a etapa final e mais reveladora do processo de garantia de qualidade de uma Subestação Transformadora Tipo Caixa. Após a unidade ter sido submetida às condições mais extremas que provavelmente encontrará em serviço, ela é desmontada e inspecionada detalhadamente. A inspeção procura sinais de tensão, deformação, desgaste ou degradação que podem não ter causado uma falha durante o teste, mas podem levar a uma falha no campo. É esta inspeção pós-teste que separa uma subestação verdadeiramente robusta daquela que atende apenas aos requisitos mínimos. Este artigo examinará o que as inspeções pós-teste revelam sobre a robustez de umSubestação Transformadora Tipo Caixa, abrangendo os tipos de testes realizados, os critérios de inspeção e os achados que indicam um alto nível de robustez. Também forneceremos especificações detalhadas e dados de teste para nossos produtos de subestação de transformador tipo caixa de nossa fábrica emLugao Power Co., Ltd.

Índice

• 1. Que tipos de testes são realizados em uma subestação transformadora tipo caixa?
• 2. O que revela a inspeção pós-teste do sistema dielétrico?
• 3. O que revela a inspeção pós-teste do sistema térmico?
• 4. O que revela a inspeção pós-teste do sistema mecânico?
• 5. O que revela a inspeção pós-teste do gabinete?
• 6. Quais são as principais especificações e dados de teste?
• 7. Perguntas frequentes (FAQ)
• 8. Conclusão

1. Que tipos de testes são realizados em uma subestação transformadora tipo caixa?

O programa de testes para uma Subestação Transformadora tipo Caixa foi projetado para verificar se a unidade pode suportar os esforços elétricos, térmicos e mecânicos que encontrará ao longo de sua vida útil. Os testes são conduzidos de acordo com padrões internacionais, incluindo IEC 62271, IEC 60076 e IEEE C57.12.00. Os testes se enquadram em três categorias principais: testes dielétricos, testes térmicos e testes mecânicos. Cada categoria é projetada para enfatizar um aspecto diferente do projeto e construção da subestação. Os testes dielétricos verificam a capacidade do sistema de isolamento em suportar altas tensões. Os testes térmicos verificam a capacidade do sistema de refrigeração em gerenciar o calor gerado pelo transformador e pelo quadro. Os testes mecânicos verificam a integridade estrutural do invólucro e a confiabilidade operacional dos dispositivos de manobra.

A sequência de testes normalmente começa com os testes dielétricos, seguidos pelos testes térmicos e termina com os testes mecânicos. Após cada teste, a unidade é inspecionada quanto a sinais de danos ou degradação. A inspeção pós-teste é tão importante quanto o teste em si, pois fornece os dados necessários para avaliar a robustez do projeto. A tabela abaixo resume os principais testes realizados em uma Subestação Transformadora tipo Caixa e os aspectos de robustez que eles avaliam.

Na Lugao Power Co., Ltd, nossa fábrica realiza todos esses testes em cada subestação transformadora tipo caixa antes de ser enviada. A inspeção pós-teste é conduzida pela nossa equipe de garantia de qualidade e os resultados são documentados em um relatório de teste abrangente. Este relatório é fornecido ao cliente como prova da robustez e confiabilidade da subestação.

2. O que revela a inspeção pós-teste do sistema dielétrico?

O sistema dielétrico é o coração da Subestação Transformadora Tipo Caixa. Inclui os enrolamentos do transformador, o isolamento do painel, as buchas e as terminações dos cabos. Os testes dielétricos são projetados para forçar o isolamento até os seus limites e revelar quaisquer pontos fracos que possam levar a uma falha no serviço. A inspeção pós-teste do sistema dielétrico concentra-se em três áreas principais: os enrolamentos do transformador, o isolamento do quadro e as buchas. A inspeção procura sinais de danos no isolamento, como rastros, rachaduras ou descoloração. Também procura sinais de descarga parcial, que podem indicar a presença de vazios ou contaminantes no isolamento.

A inspeção pós-teste dos enrolamentos do transformador normalmente envolve uma inspeção visual dos enrolamentos e das barreiras de isolamento, bem como uma medição da resistência de isolamento e do fator de dissipação. Uma alteração significativa nestes parâmetros após o teste dielétrico indicaria que o isolamento foi degradado. A inspeção do isolamento do painel concentra-se nos barramentos, nos isoladores e nas superfícies de contato. A inspeção das buchas concentra-se no alojamento de porcelana ou polímero e no sistema de vedação. A tabela abaixo resume os principais critérios de inspeção para o sistema dielétrico.

Em nossa fábrica, a inspeção pós-teste do sistema dielétrico é realizada por engenheiros experientes, utilizando equipamentos de diagnóstico avançados. Os resultados são comparados com as medições pré-teste para identificar quaisquer alterações. Uma subestação que não apresenta alterações significativas após os testes dielétricos é considerada um sistema dielétrico robusto. Nossas Subestações Transformadoras tipo Caixa são projetadas para passar nesses testes com margem, garantindo operação confiável nos ambientes elétricos mais exigentes.

3. O que revela a inspeção pós-teste do sistema térmico?

O sistema térmico de uma Subestação Transformadora Tipo Caixa inclui o sistema de refrigeração do transformador, o sistema de ventilação do gabinete e o gerenciamento térmico do quadro. Os testes térmicos são projetados para verificar se o sistema de refrigeração pode dissipar o calor gerado pelo transformador e pelo quadro sob as condições de carga mais exigentes. A inspeção pós-teste do sistema térmico concentra-se na condição dos componentes de resfriamento, na distribuição de temperatura no transformador e na condição do isolamento após exposição a altas temperaturas. A inspeção procura sinais de superaquecimento, como descoloração, deformação ou degradação dos materiais de isolamento.

A inspeção pós-teste do sistema de refrigeração do transformador inclui uma inspeção visual dos radiadores, dos ventiladores de refrigeração e das bombas de óleo. A inspeção procura vazamentos, corrosão ou danos nas aletas de resfriamento. A distribuição de temperatura no transformador é medida por meio de imagens térmicas para identificar quaisquer pontos quentes que possam indicar um problema no sistema de resfriamento. O estado do isolamento é avaliado medindo o grau de polimerização (DP) do isolamento do papel, que indica a extensão do envelhecimento térmico. A tabela abaixo resume os principais critérios de inspeção para o sistema térmico.

Na Lugao Power Co., Ltd, nossas subestações transformadoras tipo caixa são projetadas com sistemas de resfriamento superdimensionados para fornecer uma margem térmica. A inspeção pós-teste de nossas subestações mostra consistentemente distribuição uniforme de temperatura e envelhecimento mínimo do isolamento, confirmando a robustez do nosso projeto térmico. Nossa fábrica utiliza apenas materiais de isolamento e componentes de resfriamento de alta qualidade para garantir que nossas subestações possam suportar as condições térmicas mais exigentes.

4. O que revela a inspeção pós-teste do sistema mecânico?

O sistema mecânico de uma Subestação Transformadora tipo Caixa inclui a estrutura do invólucro, os mecanismos de operação do quadro e os sistemas de montagem e suporte. Os ensaios mecânicos são projetados para verificar se a subestação pode suportar os esforços mecânicos de transporte, instalação e operação. A inspeção pós-teste do sistema mecânico concentra-se na condição do invólucro, na operação do conjunto de manobra e na integridade dos sistemas de montagem e suporte. A inspeção procura sinais de deformação, rachaduras ou afrouxamento dos componentes.

A inspeção pós-teste do invólucro inclui uma inspeção visual das paredes, teto e portas, bem como uma verificação do sistema de vedação. A inspeção procura amassados, corrosão ou danos à pintura ou revestimento. A operação do conjunto de manobra é testada operando cada chave várias vezes e medindo o torque operacional e a resistência de contato. A inspeção dos sistemas de montagem e suporte inclui a verificação dos parafusos, suportes e fundações. A tabela abaixo resume os principais critérios de inspeção para o sistema mecânico.

Em nossa fábrica, a inspeção pós-teste do sistema mecânico é realizada por técnicos experientes utilizando instrumentos calibrados. Os resultados são comparados com as medições pré-teste para identificar quaisquer alterações. Uma subestação que não apresenta alterações significativas após os ensaios mecânicos é considerada um sistema mecânico robusto. Nossas Subestações Transformadoras tipo Caixa são projetadas para passar nesses testes com margem, garantindo operação confiável nos ambientes mecânicos mais exigentes.

5. O que revela a inspeção pós-teste do gabinete?

O enclausuramento de uma Subestação Transformadora tipo Caixa é a primeira linha de defesa contra o meio ambiente. Deve proteger os componentes internos da chuva, neve, poeira e atmosferas corrosivas. Deve também proporcionar segurança física e suportar as tensões mecânicas do transporte e da instalação. A inspeção pós-teste do invólucro concentra-se na condição da pintura ou revestimento, na integridade do sistema de vedação e na operação das portas e sistemas de ventilação. A inspeção procura sinais de corrosão, entrada de água ou danos à estrutura do gabinete.

A inspeção pós-teste do invólucro inclui uma inspeção visual das superfícies externas e internas, uma verificação das vedações das portas e um teste do sistema de ventilação. A inspeção procura ferrugem, bolhas ou descascamento da tinta. Ele também procura sinais de entrada de água, como manchas de água ou umidade dentro do gabinete. As vedações da porta são verificadas quanto à flexibilidade e compressão. O sistema de ventilação é verificado quanto ao fluxo de ar adequado e à condição dos filtros. A tabela abaixo resume os principais critérios de inspeção para o gabinete.

Na Lugao Power Co., Ltd, nossas subestações transformadoras tipo caixa são projetadas com um sistema de gabinete de alta qualidade testado para suportar as condições ambientais mais exigentes. A inspeção pós-teste de nossas subestações não mostra consistentemente sinais de corrosão ou entrada de água, confirmando a robustez do nosso projeto de gabinete. Nossa fábrica utiliza apenas materiais e revestimentos de alta qualidade para garantir que nossas subestações possam suportar as condições ambientais mais exigentes.

6. Quais são as principais especificações e dados de teste?

A tabela a seguir fornece as principais especificações e dados de teste para nossos produtos de subestação transformadora tipo caixa. Estas especificações são baseadas nos resultados da inspeção pós-teste de nossa fábrica e representam o desempenho típico de nossas subestações.

Em nossa fábrica, cada Subestação Transformadora tipo Caixa é testada e inspecionada antes do envio. O relatório de teste inclui os resultados de todas as inspeções pré e pós-teste, proporcionando ao cliente um registro completo do desempenho e robustez da subestação. Nosso compromisso com a qualidade e os testes garante que nossos clientes recebam um produto com desempenho confiável por décadas.

7. Perguntas frequentes (FAQ)

Pergunta 1: Qual é o teste mais importante para uma Subestação Transformadora Tipo Caixa?

Resposta: Todos os testes são importantes, mas os testes dielétricos são frequentemente considerados os mais críticos porque verificam a integridade do sistema de isolamento, que é a causa mais comum de falha em transformadores. A inspeção pós-teste do sistema dielétrico fornece a evidência mais direta da robustez da subestação. Na Lugao Power Co., Ltd, realizamos todos os testes dielétricos de acordo com a IEC 60076 e fornecemos relatórios de teste detalhados.

Pergunta 2: Como as inspeções pós-teste diferem dos testes de rotina?

Resposta: Testes de rotina são realizados em cada unidade para verificar se ela atende aos requisitos básicos da norma. As inspeções pós-teste são realizadas depois que a unidade foi submetida às condições mais extremas que provavelmente encontrará em serviço. As inspeções pós-teste procuram sinais de tensão, deformação ou degradação que podem não ter causado uma falha durante o teste, mas podem levar a uma falha no campo. As inspeções pós-teste fornecem uma avaliação mais abrangente da robustez.

Pergunta 3: Qual é o prazo de entrega típico para uma Subestação Transformadora tipo Caixa?

Resposta: O prazo de entrega depende do tamanho e da complexidade da subestação. Para unidades padrão, o prazo de entrega é normalmente de 6 a 8 semanas. Para unidades personalizadas com requisitos especiais, o prazo de entrega pode ser maior. Na Lugao Power Co., Ltd, oferecemos aos nossos clientes um cronograma realista e os mantemos informados sobre o progresso durante todo o processo de fabricação e testes.

Pergunta 4: Uma Subestação Transformadora tipo Caixa pode ser usada em ambientes extremos?

Resposta: Sim, as subestações transformadoras tipo caixa são projetadas para uso em uma ampla variedade de ambientes, incluindo temperaturas extremas, alta umidade e atmosferas corrosivas. O gabinete pode ser especificado com proteção adicional, como uma classificação IP mais alta, um revestimento resistente à corrosão ou um sistema de resfriamento para ambientes de alta temperatura. Em nossa fábrica, podemos customizar a subestação para atender aos requisitos ambientais específicos do seu projeto.

Pergunta 5: Qual a vida útil esperada de uma Subestação Transformadora Tipo Caixa?

Resposta: A vida útil esperada de uma Subestação Transformadora Tipo Caixa é de 25 a 30 anos, dependendo das condições de operação e da qualidade da manutenção. Os resultados da inspeção pós-teste indicam que nossas subestações foram projetadas para fornecer serviço confiável durante esse período. Com manutenção adequada, incluindo inspeções e testes periódicos, a vida útil pode ser prolongada.

8. Conclusão

As inspeções pós-teste revelam muito sobre a robustez de uma Subestação Transformadora tipo Caixa. Eles mostram se o sistema de isolamento pode suportar as tensões de uma falha sem se degradar. Eles mostram se o sistema de refrigeração pode gerenciar o calor gerado pelo transformador e pelo quadro. Eles mostram se o sistema mecânico pode suportar as tensões de transporte, instalação e operação. Eles mostram se o gabinete pode proteger os componentes internos do meio ambiente. Na Lugao Power Co., Ltd, nossa fábrica realiza inspeções pós-teste abrangentes em cada subestação de transformador tipo caixa que fabricamos. Os resultados destas inspeções confirmam a robustez do nosso projeto e proporcionam aos nossos clientes a confiança de que a sua subestação funcionará de forma confiável durante décadas. Utilizamos materiais de alta qualidade, processos de fabricação precisos e testes rigorosos para garantir que cada subestação que produzimos atenda aos mais altos padrões de qualidade e confiabilidade.

Esteja você projetando um novo sistema de distribuição ou atualizando um existente, convidamos você a entrar em contato com nossa equipe técnica para discutir suas necessidades. Podemos fornecer especificações detalhadas do produto, dados de teste e suporte à aplicação. Nosso compromisso com a qualidade e a satisfação do cliente nos tornou um parceiro confiável para projetos de energia em todo o mundo.

Entre em contato com Lugao Power Co., Ltd hojepara discutir os requisitos de sua subestação transformadora tipo caixa e descobrir como nossas subestações podem atender às demandas de seu sistema de energia.
