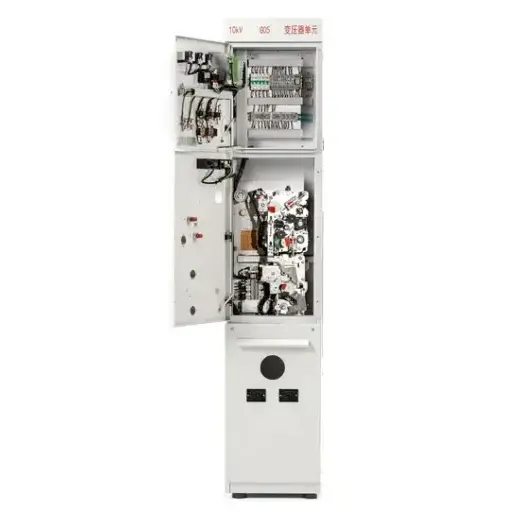

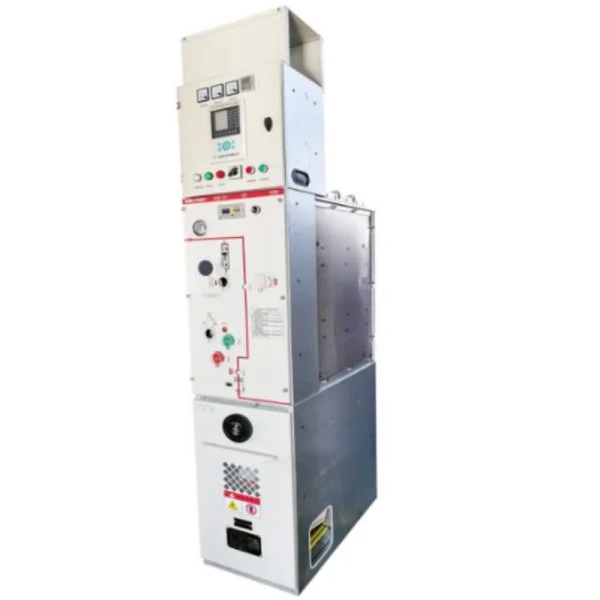

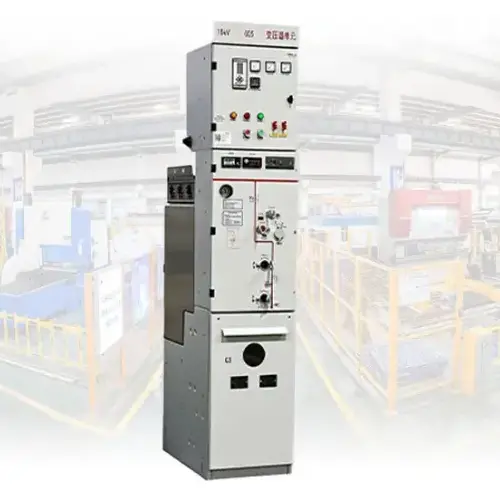

Painel de manobra isolado RMU MT HV com VCB

O que é?

O painel de manobra isolado MT RMU HV com VCB é um dispositivo de distribuição elétrica montado em fábrica e com invólucro metálico que combinaUnidade principal de anel (RMU)funcionalidade com tecnologia de disjuntor a vácuo (VCB). A RMU permite a configuração de rede em anel – a energia pode fluir em qualquer direção, garantindo a continuidade do fornecimento. O VCB, alojado em um interruptor a vácuo selado, extingue arcos em milissegundos quando ocorrem falhas.

RMU (Ring Main Unit) refere-se a um conjunto de manobra compacto projetado para redes elétricas em loop. Ao contrário dos sistemas de distribuição radial, onde uma única falha pode cortar a energia de cargas inteiras a jusante, uma RMU permite criar uma configuração em anel: a energia pode fluir de qualquer direção. Quando ocorre uma falha em uma seção, basta isolar essa seção enquanto o restante da rede continua recebendo energia da alimentação alternativa.

VCB (Disjuntor a Vácuo) é o coração do sistema de proteção deste painel. Dentro de um interruptor a vácuo selado, o disjuntor pode extinguir arcos elétricos em milissegundos quando ocorre uma falha. Como não há ar ou óleo dentro do interruptor, o arco é extinto quase instantaneamente, minimizando danos ao equipamento posterior e prolongando a vida útil do contato.

O painel isolado de alta tensão MT indica que este produto opera na faixa de média tensão a alta tensão (normalmente 12kV a 40,5kV) e usa tecnologia de isolamento avançada - gás SF6 ou dielétrico sólido - para isolar partes energizadas do ambiente.

O que isso pode fazer?

1. Controle de distribuição de energia – Ligar/desligar circuitos manualmente ou via SCADA

2. Proteção contra falhas – Interrompe correntes de curto-circuito de até 31,5kA

3. Isolamento de rede – Aterre com segurança os cabos de saída para manutenção

Este painel permite que concessionárias, plantas industriais e edifícios comerciais obtenham tempo de inatividade próximo de zero, mantendo a segurança absoluta do pessoal. Cada painel de manobra isolado de alta tensão RMU com VCB é construído para funcionar nos ambientes mais severos.

Parâmetro do produto (especificação)

Característica e aplicação do produto

Principais recursos

Proteção VCB integrada --- Ao contrário das RMUs padrão com fusíveis, nosso painel de manobra isolado MT RMU HV com VCB fornece interrupção de falha com classificação total. O interruptor a vácuo não requer manutenção durante sua vida útil.

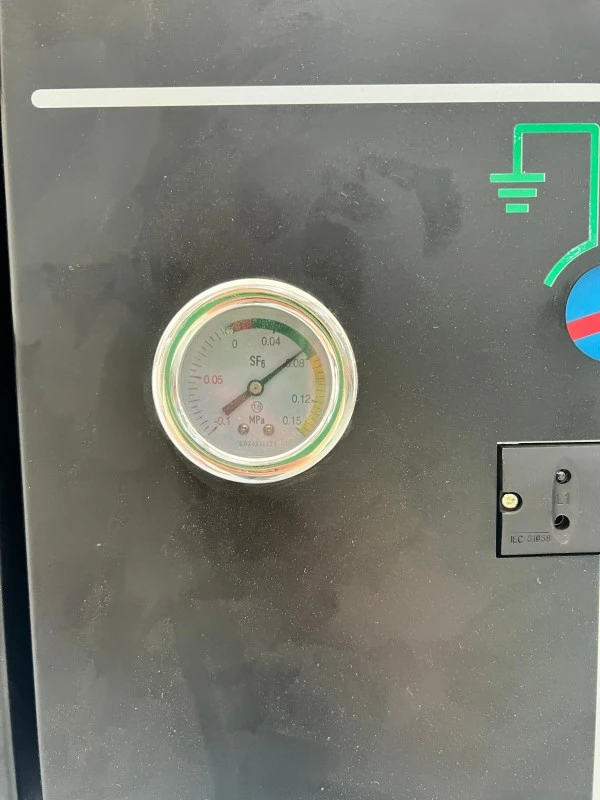

Tanque de isolamento SF6 selado --- Todas as peças energizadas são alojadas em um tanque de aço inoxidável de 3 mm com vazamento anual <0,1%. Sem limpeza, sem testes de isolamento, sem exposição a poeira ou névoa salina.

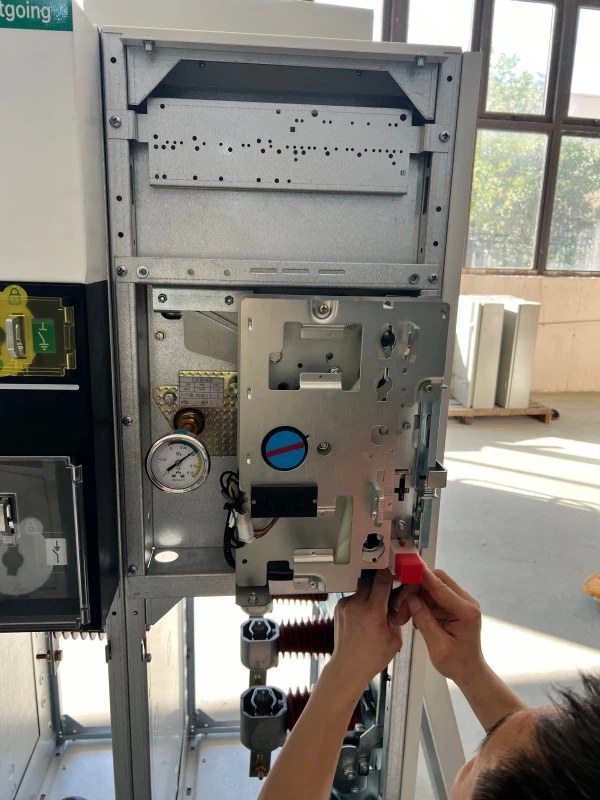

A chave seccionadora de três posições oferece posições conectadas, desconectadas e aterradas com intertravamento mecânico para evitar sequências incorretas.

Resistência ao arco interno --- Testado em 20kA/1s com alívio de pressão direcionando gases quentes para longe do operador.

Pegada compacta --- Ocupa 30-50% menos espaço do que painéis isolados a ar, ideal para subestações com espaço limitado.

Monitoramento remoto --- Contatos auxiliares padrão mais comunicação opcional Modbus ou IEC 61850.

Aplicativos

● Distribuição de energia urbana (subestações subterrâneas, complexos comerciais)

● Parques eólicos e solares (resiste a vibrações e temperaturas extremas)

● Plantas industriais (siderurgia, cimento, petroquímica)

● Data centers (requisitos de tempo de atividade de Nível III/IV)

● Subestações de tração ferroviária (sistemas de 25kV)

● Operações de mineração (ambientes empoeirados e úmidos)

Perguntas e respostas sobre recursos

P: Como o VCB difere de uma chave seccionadora?

A: Uma chave seccionadora interrompe apenas as correntes de carga normais. O VCB neste painel de manobra isolado MT RMU HV com VCB interrompe correntes de falta de até 31,5kA em milissegundos, usando um interruptor a vácuo sem meio ionizável.

Detalhes de produção

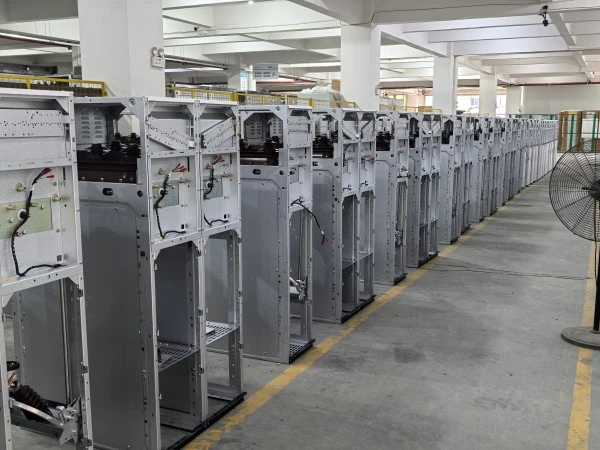

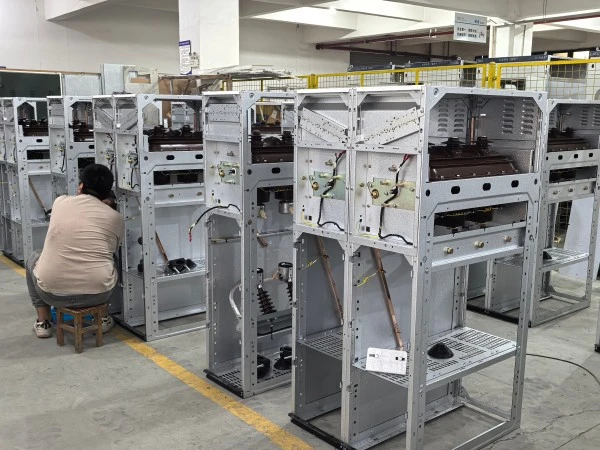

Processo de Fabricação

● Fabricação de tanques --- Aço inoxidável 316L cortado a laser, soldado por robô, inspecionado por raios X, testado com pressão de 0,4 MPa por 24 horas.

● Conjunto do interruptor a vácuo --- Cada interruptor passa por teste de alta tensão de 70kV CA e medição de resistência de contato.

● Processamento de SF6---Tanque evacuado a <10Pa, depois preenchido com gás SF6 (>99,97% de pureza, ponto de orvalho <-50°C). O farejador de halogênio verifica todas as vedações.

● Testes---Testes de resistência mecânica (1.000 ciclos), dielétrico (70kV/1min), descarga parcial (<5pC) e arco interno (20kA/1s).

Garantia de qualidade e certificações

Por que escolher a Lugao Power?

RMU com VCB vs RMU com fusível

Em geral, as RMUs VCB são recomendadas para sistemas de distribuição de energia de média e grande capacidade que exigem operações de comutação frequentes, proteção avançada e monitoramento remoto. As RMUs fusíveis são uma solução econômica para proteção de transformadores e redes de distribuição menores com cargas relativamente estáveis.

Embalagem, envio e pós-venda

Embalagem

1. Envoltório interno de filme VCI + enchimento de espuma + caixa de madeira compensada de 9 mm

2. Pressão de SF6 reduzida para 0,05 MPa para transporte

Pós-venda e garantia

1. Período de garantia: 12 meses a partir do comissionamento ou 18 meses a partir do envio, o que ocorrer primeiro.

2. Cobertura: Defeitos de material/fabricação, recarga de SF6 para vazamentos >0,5%/ano, perda de vácuo VCB.

3. Exclusões: Instalação incorreta, força maior, modificação não autorizada, consumíveis.

Serviços:

1. Solução de problemas remotos gratuitos (resposta 24 horas)

2. Envio de peças de reposição em até 48 horas (armazéns regionais)

3. Garantia estendida disponível (2, 3 ou 5 anos)

Perguntas frequentes

Q1: Você pode fornecer relatórios de teste de tipo e FAT?

R: Sim. Relatórios de teste do tipo IEC disponíveis. O teste de aceitação de fábrica em nossa fábrica de Zhejiang é bem-vindo. Inspeção de terceiros (SGS, BV) disponível às custas do cliente.

P2: Como as reclamações de garantia são tratadas internacionalmente?

R: Envie fotos/vídeos por e-mail paralugaoteam@lugaoelectric.com. Diagnóstico remoto em 24 horas. Para defeitos cobertos pelo seguro, enviaremos peças de reposição gratuitamente.

Q3: Qual é a vida útil esperada deste painel de manobra isolado RMU MT HV com VCB?

A: Tanque SF6 e barramentos: 30 anos. Interruptor VCB: 10.000 operações ou 30 anos. Revisão do mecanismo: 15-20 anos. Vida útil total: 25-30 anos com manutenção adequada.

Q4: Quais condições de pagamento você aceita?

R: Clientes iniciantes: 30% T/T adiantado, 70% antes do envio. Clientes estabelecidos: 20% T/T + 80% contra cópia B/L. L/C à vista aceito.

Q5: O painel de manobra isolado RMU MT HV com VCB pode ser usado em grandes altitudes?

A: Projeto padrão ≤2000m. Versão para alta altitude (maior escoamento, maior pressão de SF6) disponível para até 3.500 m. Engenharia personalizada para >3500m.
