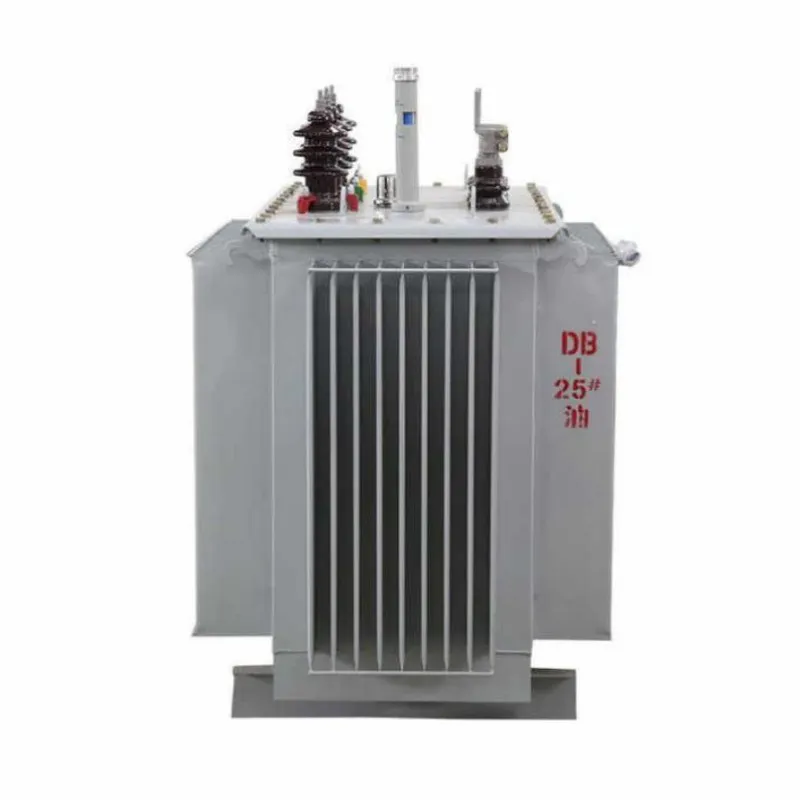

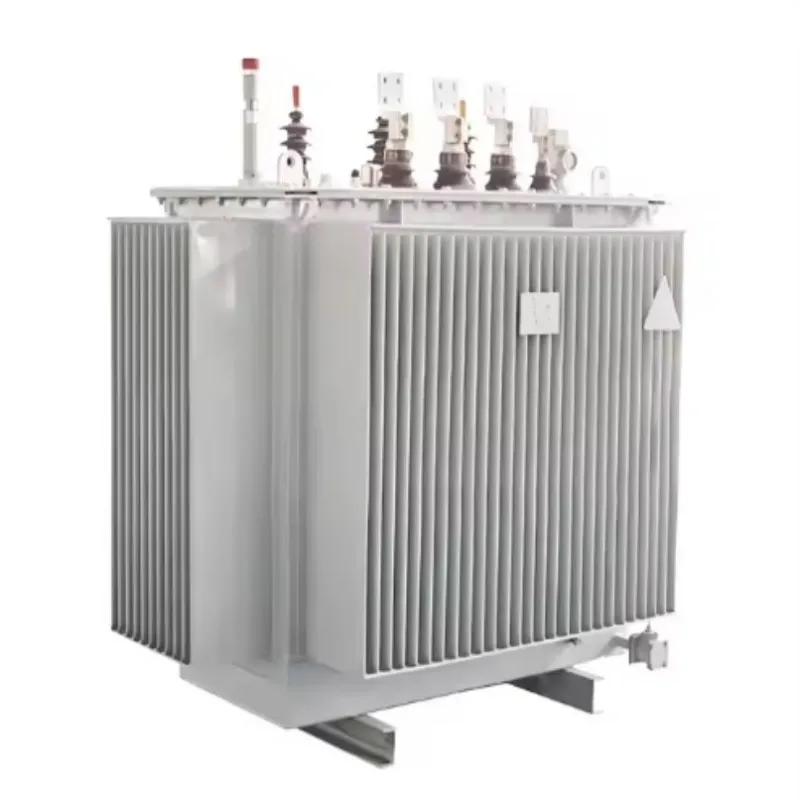

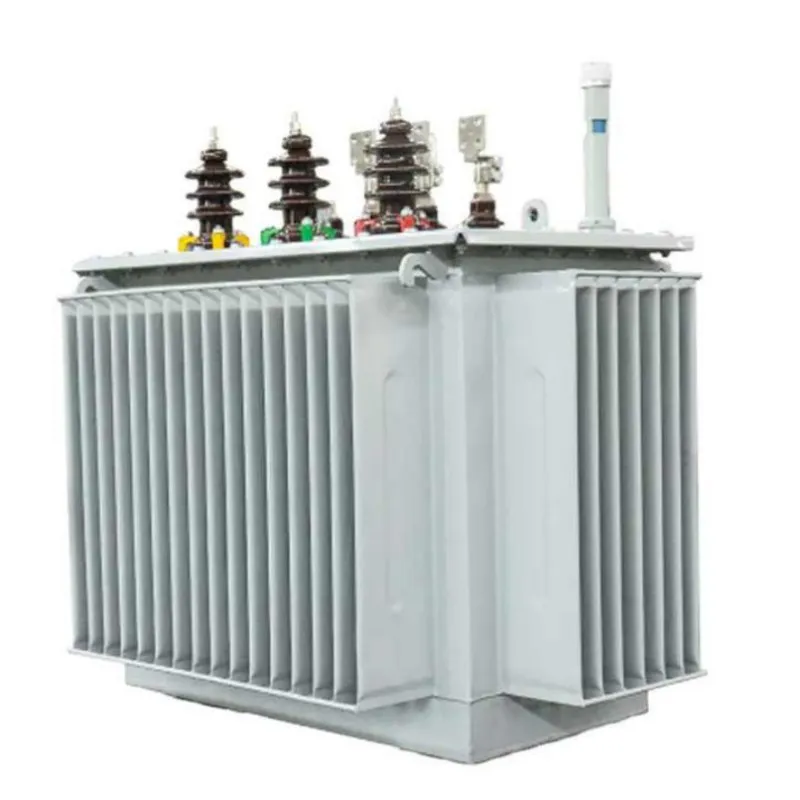

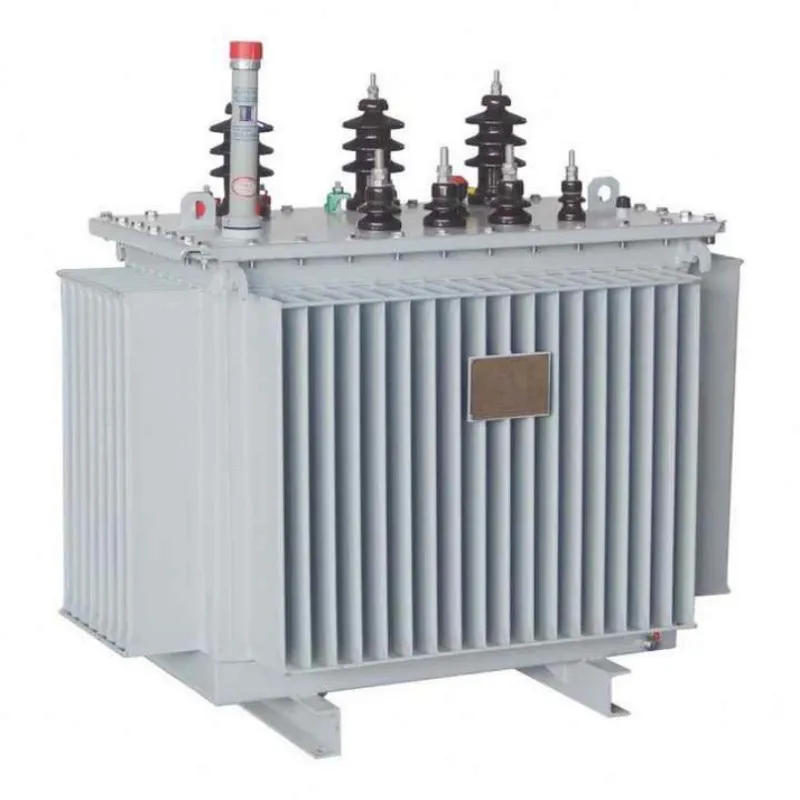

Transformador redutor de distribuição de energia imerso em óleo

Nosso transformador redutor de distribuição de energia imerso em óleo foi projetado para converter eletricidade de média ou alta tensão (como 11kV, 22kV ou 33kV) em saída padronizada de baixa tensão (como 400V ou 230V) adequada para consumo do usuário final. Este produto é ideal para redes de distribuição de energia que exigem regulação de tensão confiável, alta capacidade de sobrecarga e durabilidade a longo prazo.

Otransformadorapresenta um núcleo de aço silício com grãos orientados de baixa perda e enrolamentos de cobre de alta condutividade, reduzindo significativamente as perdas sem carga e com carga. O sistema de resfriamento imerso em óleo garante uma dissipação de calor eficiente, enquanto a estrutura totalmente vedada evita a entrada de umidade e a oxidação do óleo, reduzindo os requisitos de manutenção e prolongando a vida operacional.

Característica e aplicação do produto

Características

1. Atende ou excede os padrões IEC, ANSI, GB e SANS

2. Estrutura totalmente selada com design de tanque corrugado

3. Alta capacidade de sobrecarga e estabilidade térmica

4. Operação de baixo ruído e alta eficiência

5. Design compacto adequado para instalações montadas em poste ou no solo

6. Capacidade robusta de resistência a curto-circuitos

7. Fácil instalação e baixa manutenção

8. Longa vida útil com suporte vitalício

9. Disponível com múltiplas faixas de derivação para regulação de tensão

10. Opções de óleo isolante ecologicamente corretas disponíveis

Perguntas e respostas: Principais insights sobre transformadores de distribuição de energia imersos em óleo

P: O que é um transformador redutor?

R: Um transformador redutor é um tipo de transformador elétrico que reduz a alta tensão de entrada para uma tensão de saída mais baixa. Consiste em mais voltas no enrolamento primário e menos voltas no enrolamento secundário. Este tipo depoder transformadoré essencial em sistemas de distribuição de energia para fornecer níveis de tensão utilizáveis ​​com segurança a equipamentos industriais, edifícios comerciais e áreas residenciais.

P: O que torna este transformador redutor eficiente em termos energéticos?

R: Nosso transformador usa aço silício de grão orientado laminado a frio de alta permeabilidade e estruturas de junta de núcleo otimizadas, que reduzem significativamente a histerese e as perdas por correntes parasitas. Isso resulta em menores perdas sem carga e com carga em comparação com transformadores convencionais, reduzindo diretamente os custos operacionais.

P: Como o sistema de resfriamento imerso em óleo melhora o desempenho?

R: O óleo isolante serve tanto como meio dielétrico quanto como refrigerante. Ele transfere eficientemente o calor do núcleo e dos enrolamentos para a superfície do tanque, onde se dissipa no ambiente circundante. Isso garante uma operação estável mesmo sob condições contínuas de alta carga ou alta temperatura.

P: Este transformador é adequado para uso externo?

R: Sim. O design do tanque corrugado totalmente vedado protege os componentes internos contra umidade, poeira e ambientes corrosivos. É ideal para instalações externas, como subestações, pátios industriais e redes de distribuição de energia rural.

Principais cenários de aplicação

Instalações Industriais:Fornece energia confiável de baixa tensão para fábricas, plantas de processamento e máquinas pesadas.

Edifícios Comerciais:Usado em shopping centers, complexos de escritórios e hotéis para reduzir a média tensão para níveis seguros.

Distribuição de energia residencial:Instalado em subestações comunitárias ou configurações montadas em postes para abastecer residências.

Sistemas de Energia Renovável:Integra-se com parques solares e usinas eólicas para regulação de tensão e conexão à rede.

Projetos de Infraestrutura:Adequado para aeroportos, ferrovias, hospitais e data centers que exigem alta confiabilidade.

Parâmetro do produto (especificação)

Tabela: Transformador Abaixador Imerso em Óleo - Especificações Típicas (11kV / 0,4kV)

Transformador Imerso em Óleo vs Tipo Seco

Escolha umtransformador imerso em óleonas seguintes situações:quando for necessária instalação externa; quando é necessária maior eficiência energética; quando é necessária uma maior capacidade de sobrecarga; quando é necessária capacidade média ou grande; ou quando procura uma solução de distribuição de energia económica.

Escolha um transformador do tipo seco nas seguintes situações:quando o transformador é instalado em ambientes internos; quando a segurança contra incêndio é crítica; quando o uso de meios à base de óleo é proibido no local; ou quando o projeto envolve hospitais, shopping centers, data centers ou prédios altos.

Resumo:Os transformadores imersos em óleo são mais adequados para aplicações externas, industriais e de distribuição de energia em redes públicas.Transformadores tipo secosão mais adequados para uso interno e locais com requisitos rígidos de segurança contra incêndio.

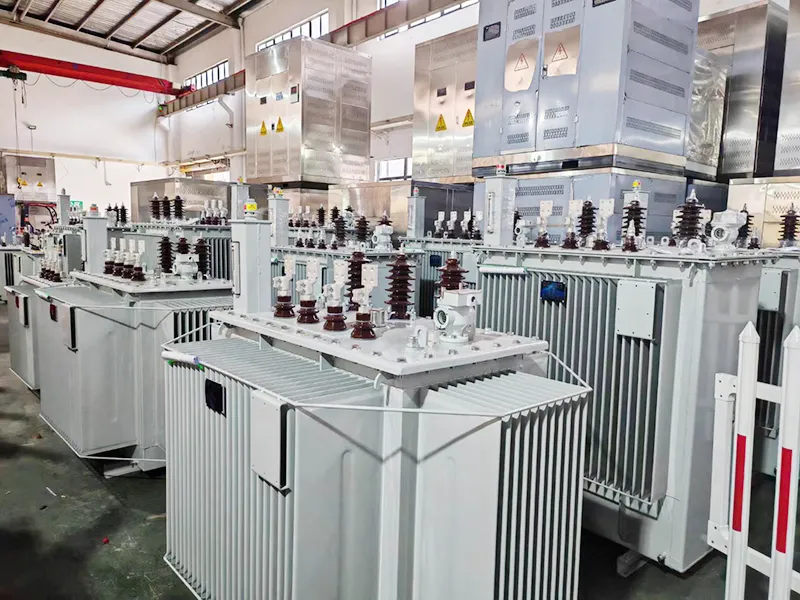

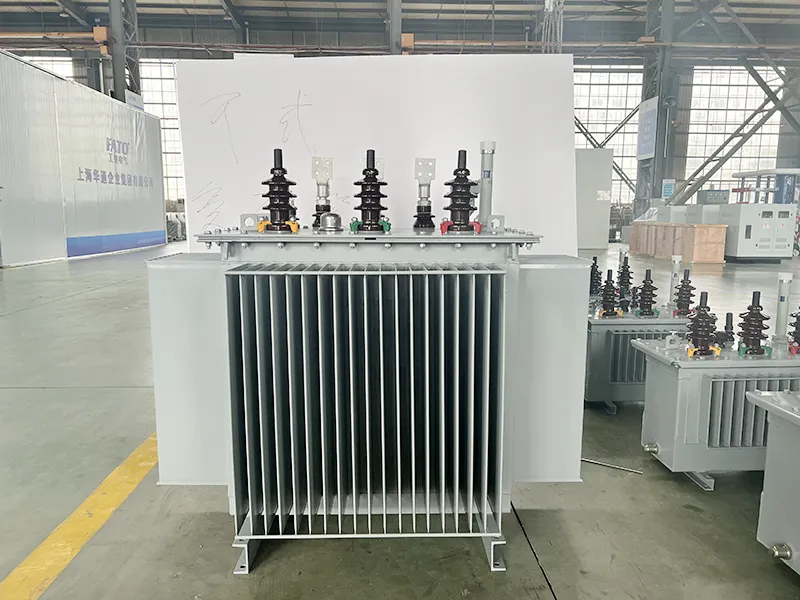

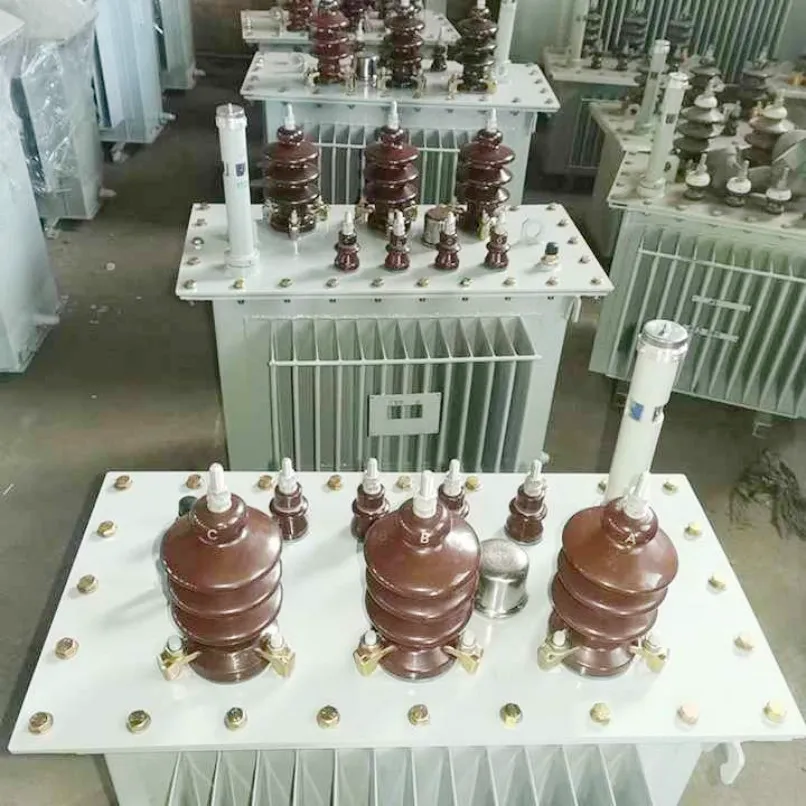

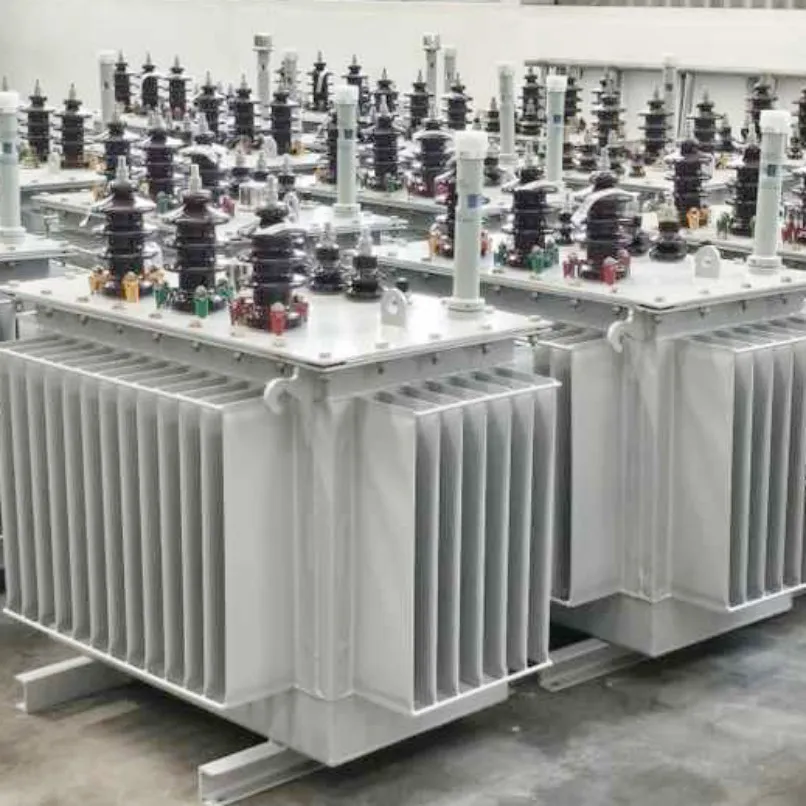

Detalhes de produção

Material e Processo Central

O núcleo é construído usando aço silício de grão orientado laminado a frio de alta permeabilidade com um design de junta sobreposta escalonada, minimizando perdas sem carga e reduzindo a corrente de magnetização. O núcleo é preso com fita de vidro semi-seca para garantir integridade estrutural e baixo ruído.

Estrutura sinuosa

Os enrolamentos de alta e baixa tensão são feitos de condutores de cobre isentos de oxigênio. Os enrolamentos de baixa tensão adotam uma estrutura metálica ou helicoidal com dutos de óleo longitudinais, aumentando a resistência mecânica e a capacidade de suportar curto-circuito.

Sistema de Isolamento e Refrigeração

É utilizado óleo mineral de alta qualidade ou fluido isolante de alto ponto de combustão ecologicamente correto. O sistema de isolamento de óleo-papel passa por processos de secagem a vácuo e enchimento de óleo para eliminar a umidade residual e o ar, garantindo alta rigidez dielétrica e confiabilidade a longo prazo.

Tanque e Vedação

O design do tanque corrugado proporciona compensação de expansão térmica sem a necessidade de conservador. A estrutura totalmente vedada evita a oxidação do óleo e a entrada de umidade, reduzindo a frequência de manutenção e prolongando a vida útil do óleo.

O equipamento padrão inclui

1. Medidor de nível de óleo com alarme de nível baixo

2. Válvula de alívio de pressão

3. Termômetro de discagem com contatos de alarme

4. Relé de gás opcional para detecção de falhas

Por que escolher o transformador abaixador Lugao

O transformador redutor imerso em óleo Lugao é projetado para reduzir tensão média ou alta, como 11kV, 22kV, 33kV, para baixa tensão, como 400V ou 230V, para distribuição segura de energia.

Alta eficiência:O núcleo de aço silício de baixa perda reduz a perda sem carga e economiza energia.

Desempenho estável:Enrolamentos de cobre e estrutura otimizada garantem uma saída de tensão estável.

Forte capacidade de resfriamento:O sistema de resfriamento imerso em óleo oferece excelente dissipação de calor e suporta operação prolongada.

Tanque totalmente selado:Evita a oxidação de umidade, poeira e óleo, reduzindo a manutenção.

Alta resistência a curto-circuito:A forte estrutura de enrolamento e fixação melhora a segurança durante falhas na rede.

Uso ao ar livre:Adequado para subestações, fábricas, redes rurais, edifícios comerciais e projetos de energia renovável.

Design personalizado disponível:Tensão, capacidade, grupo de vetores, faixa de derivação, método de resfriamento e tipo de tanque podem ser personalizados.

Testes rigorosos antes da entrega:Cada transformador é testado quanto à relação de tensão, resistência do enrolamento, isolamento, perda sem carga, perda de carga, impedância e vazamento de óleo.

Lugao fornece soluções de transformadores OEM e ODM com qualidade confiável, entrega rápida e suporte técnico profissional.

Serviço pós-venda do produto

1. Reparo ou substituição gratuita para problemas de qualidade causados ​​por defeitos de fabricação dentro de um ano.

2. Danos causados ​​por erro humano ou força maior (raio, inundação, incêndio, etc.) não são cobertos pela garantia.
