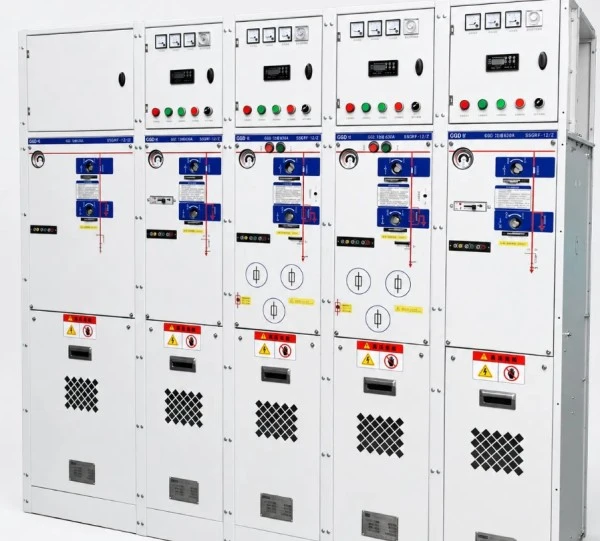

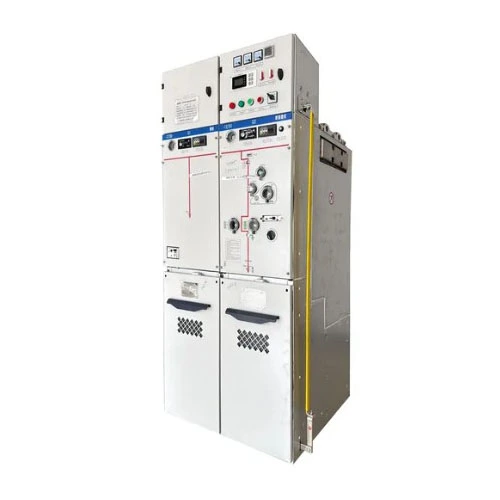

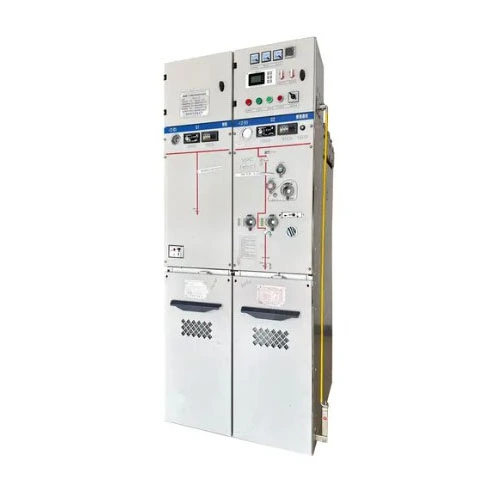

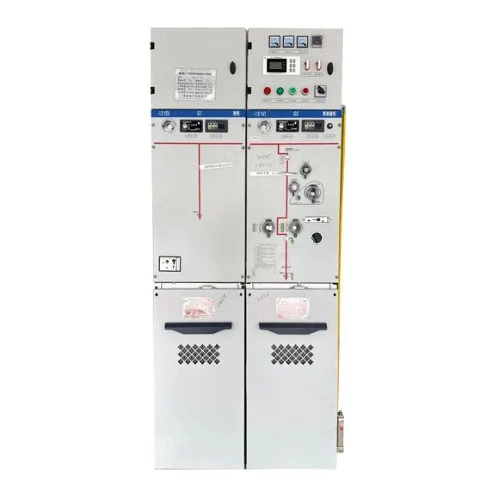

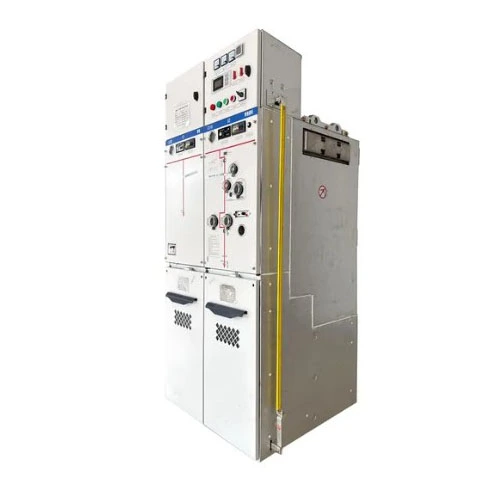

Painel de distribuição fechado de metal compacto isolado a gás SF6 RMU

O painel de distribuição compacto de metal RMU isolado a gás SF6 é uma unidade de distribuição de energia completa que envolve totalmente dispositivos de comutação de alta tensão, barramentos, chaves de aterramento e outros componentes principais dentro de um tanque de gás de aço inoxidável preenchido com gás SF6 como meio isolante.

Este produto é usado principalmente em sistemas de energia de 12kV/24kV paraunidade principal de anel (RMU)aplicações ou distribuição de energia terminal.

O que isso pode fazer?

Simplificando, ele permite distribuição, comutação, proteção e controle de energia. Funções específicas incluem:

1. Fazendo e interrompendo a corrente de carga - comutação normal da linha.

2. Estabelecer e interromper a corrente de curto-circuito - em combinação com fusíveis ou disjuntores, interrompe rapidamente o circuito durante falhas para proteger transformadores e linhas.

3. Isolamento e aterramento - fornece um ponto de desconexão visível e função de aterramento para garantir a segurança do pessoal de manutenção.

4. Conexão e proteção de cabos - atua como uma unidade de entrada/saída, fornecendo proteção contra sobrecorrente e curto-circuito para linhas de cabos.

Graças à sua construção totalmente vedada, este produto é especialmente adequado para ambientes agressivos (por exemplo, alta altitude, umidade, névoa salina, poeira pesada) ou locais com restrições de terra (por exemplo, centros comerciais, complexos residenciais, parques eólicos). É um substituto ideal para unidades principais de anel isoladas a ar tradicionais.

Parâmetro do produto (especificação)

A seguir estão os parâmetros técnicos padrão do painel de distribuição compacto de metal RMU isolado a gás SF6 fabricado pelaLugão Power Co., Ltd.:

Característica e aplicação do produto (formato de perguntas e respostas)

Q1: Qual é a maior característica deste painel de distribuição compacto de metal RMU isolado a gás SF6?

R: A maior característica é a extrema compacidade e o design totalmente isolado. Comparado às RMUs tradicionais isoladas a ar, nosso produto reduz o volume em aproximadamente 70%, mantendo ao mesmo tempo um desempenho elétrico superior. Todas as peças energizadas de alta tensão são completamente vedadas dentro de um tanque de gás de aço inoxidável, não sendo afetadas por condensação externa, poluição ou pequenos animais --- alcançando verdadeiramente 30 anos de operação livre de manutenção. Além disso, nossa unidade principal de anel isolado SF6 apresenta um design modular, permitindo uma combinação flexível de unidades de entrada/saída, unidades de medição, unidades PT, etc., de acordo com as necessidades do usuário.

P2: Quão confiável é em ambientes agressivos?

R: Extremamente confiável. O tanque de gás é fabricado com soldagem a laser e detecção de vazamento de hélio, com taxa de vazamento anual inferior a 0,1%, garantindo estabilidade de pressão do gás SF6 a longo prazo. Mesmo em frio extremo de -40°C ou temperatura elevada de +55°C, ou em altitudes de até 3.000 metros, nosso produto mantém seu nível de isolamento nominal. Muitos clientes instalaram este painel RMU compacto em minas e parques eólicos costeiros, onde ele opera há anos sem quaisquer incidentes de descarga de isolamento.

Q3: Quais designs de segurança o produto possui?

R: A segurança é nossa principal prioridade. O produto possui um sistema de intertravamento de “cinco prevenção” (evita a operação incorreta do disjuntor, evita a comutação de isoladores sob carga, evita o fechamento da chave de aterramento quando energizado, evita a energização com o aterramento fechado e evita a entrada em compartimentos energizados). Além disso, o tanque de gás tem uma classificação de falha de arco interno de IAC AFLR 20kA/1s, com canais de alívio de pressão direcionando a energia do arco para uma área segura fora do gabinete. Uma janela de observação no painel de operação fornece uma visão clara do status da lacuna de isolamento.

Q4: Para quais cenários de aplicação específicos ele é adequado?

R: Nosso produto é amplamente utilizado nos seguintes cenários:

● Complexos residenciais urbanos, edifícios comerciais --- como principais unidades de entrada e distribuição em subestações, economizando espaço.

● Parques eólicos, centrais fotovoltaicas --- como unidades RMU dentro de subestações compactas, suportando variações de temperatura.

● Parques industriais, fábricas --- protegendo transformadores de pequeno e médio porte, substituindo os fusíveis tradicionais.

● Metrôs, túneis, aeroportos – nós de fornecimento de energia de alta confiabilidade que exigem baixas taxas de falhas.

● Data centers --- cargas de nível A com requisitos extremamente altos de continuidade de fornecimento, permitindo transferência automática de energia em espera com automação.

● Minas, portos --- ambientes empoeirados e úmidos onde a construção totalmente vedada é uma clara vantagem.

Se você precisa de uma ou centenas de unidades de painéis de distribuição compactos com isolamento metálico RMU isolados a gás SF6, podemos fornecer soluções padronizadas ou personalizadas.

Detalhes de produção (vantagens sobre os concorrentes)

Comparação detalhada: Lugao Power vs. Marcas comuns

Nossas principais vantagens diferenciadoras:

1. Verdadeiramente “isento de manutenção”: As marcas comuns afirmam não necessitar de manutenção, mas apresentam taxas anuais de vazamento de gás >1%, exigindo reabastecimento a cada 3-5 anos.Lugão Powerusa um anel de vedação duplo + estrutura metálica de vedação rígida com uma taxa de vazamento anual ≤0,1% – não é necessário reabastecimento durante a vida útil do projeto.

2. Adaptabilidade ambiental extrema: Nosso produto passou em testes de tipo de baixa temperatura de -45°C e alta temperatura de +60°C, e testes de névoa salina de 720 horas (comum = 96 horas) – adequado para regiões costeiras e alpinas.

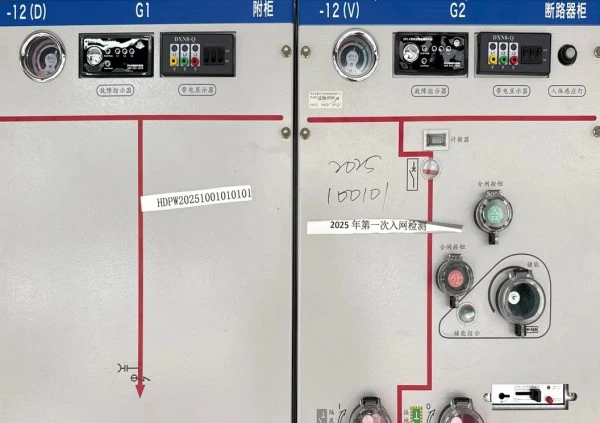

3. Operação fácil de usar: As posições dos interruptores, o status de aterramento e os estados aberto/fechado são todos codificados por cores no painel, e a alavanca de operação fornece feedback de força para evitar operação incorreta.

4. Maior capacidade de resistência a curto-circuito: O padrão requer 20kA/3s; projetamos com uma margem de 25kA/3s e resistência de pico de 63kA --- excedendo as médias da indústria em 15%.

Perguntas frequentes (FAQ)

Q1: O gás SF6 neste painel de distribuição compacto de metal RMU isolado a gás SF6 é ecologicamente correto? Será eliminado mais tarde?

R: Atualmente, o SF6 continua sendo o melhor gás isolante, mas já desenvolvemos versões ecológicas (C4 ou ar seco). O tanque de gás da unidade que você adquire é extremamente bem vedado, com vazamento mínimo em 30 anos de operação. Se no futuro for necessária uma modernização ecológica, podemos fornecer um serviço completo de substituição de tanques de gás.

Q2: O que devo fazer se a pressão do gás cair durante a operação?

R: Nosso produto vem com um medidor de densidade de gás (com contato de alarme de baixa pressão). Quando a pressão cai para 0,25 bar (relativa), um sinal de alarme é enviado ao sistema de controle. Nesse momento, deverá ser solicitado um corte de energia e nossa equipe de pós-venda fará uma visita para verificar se há vazamentos e reabastecer o SF6. Em circunstâncias normais, o reabastecimento devido a vazamento quase nunca é necessário.

Q3: O produto pode ser adaptado aos sistemas de automação de distribuição existentes?

R: Absolutamente. Nosso gás SF6 nesta RMU compacta isolada a gás SF6 é reservado com interfaces DTU e espaço para mecanismos operacionais elétricos. Ao adicionar um módulo elétrico e cabos de controle, ele pode ser conectado aos protocolos de comunicação IEC 60870-5-101/104 ou Modbus para obter abertura/fechamento remoto, leitura de corrente/tensão e upload de indicador de falha.

Por que escolher a Lugao Power?

Fundado em 2016:Lugão Power é um fabricante profissional de equipamentos de transmissão e distribuição de energia de média e alta tensão, com fábrica própria e recursos integrados de P&D, produção e vendas.

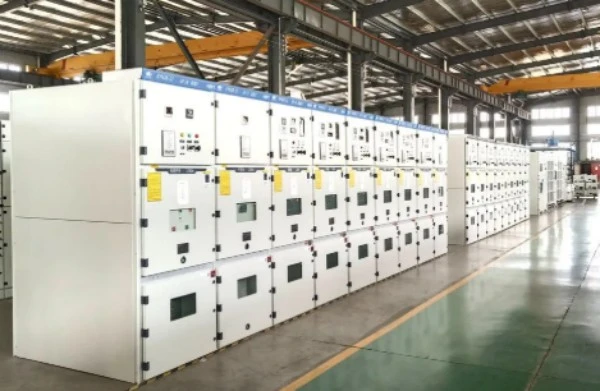

Instalação de fabricação com mais de 3.000 m²:Nossa unidade de produção oferece suporte à fabricação, montagem, inspeção e teste de transformadores de potência, RMUs, painéis de distribuição e outros equipamentos de distribuição de energia.

Mais de 30 países atendidos:Os produtos Lugao Power foram exportados para mais de 30 países, atendendo a redes elétricas, industriais, infraestrutura, energia renovável e outros projetos internacionais.

Certificado ISO9001 e SGS:Nossos processos de gestão de qualidade e produção são apoiados pelas certificações ISO 9001 e SGS. Os produtos aplicáveis ​​também estão disponíveis com certificações CE e CCC.

Mais de 60 funcionários técnicos:Nossa equipe técnica oferece suporte no design de produtos, configuração de projetos, soluções customizadas e documentação técnica para diferentes requisitos de distribuição de energia.

Suporte ao projeto direto da fábrica:Desde a seleção de produtos e design técnico até fabricação, testes, entrega e suporte pós-venda, a Lugao Power fornece suporte integrado para projetos globais de distribuição de energia.
