Fabricante confiável de painéis de distribuição para necessidades globais de energia industrial

Quando os relés de proteção não conseguem eliminar uma falta dentro da janela crítica de 0,1 segundo, o arco elétrico resultante pode vaporizar os barramentos e desencadear apagões catastróficos na subestação. Operando como um fabricante especializado de painéis com sede na China, a Lugao Power Co., Ltd. elimina essas vulnerabilidades de distribuição por meio de nossos sistemas de painéis metálicos rigorosamente testados e certificados pela IEC. Desde 2016, nossas instalações com certificação ISO9001 e SGS fornecem painéis de distribuição isolados a ar e a gás que fornecem às concessionárias, empreiteiros de EPC e instalações industriais soluções confiáveis ​​de proteção e controle plug-and-play, reduzindo o tempo de comissionamento no local em até 50%.

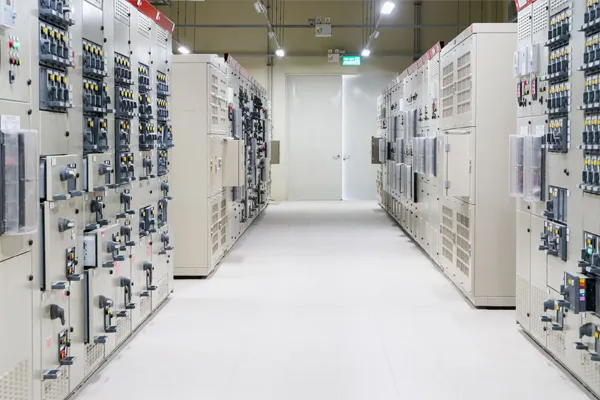

Como escolher entre isolado a ar eAparelhagem Isolada a Gáspara o seu projeto?

Ao avaliar fornecedores qualificados de equipamentos de manobra, as equipes de compras de engenharia frequentemente perguntam: Devemos especificar tecnologia AIS ou GIS para nossa subestação? A resposta depende da área disponível do local, das condições ambientais e da estratégia de manutenção a longo prazo.



O painel isolado a ar (AIS) apresenta uma estrutura tradicional e transparente com pontos de desconexão visíveis e barramentos acessíveis. Este projeto prioriza facilidade de inspeção, manutenção direta e eficiência de custos. As soluções AIS da Lugao, como o painel de distribuição em invólucro metálico de 13,8 kV, são projetadas com uma estrutura de aço robusta, materiais isolantes de alta resistência e barramentos de cobre, garantindo operação confiável em ambientes de subestações padrão onde o espaço não é severamente restrito.



O painel isolado a gás (GIS), por outro lado, adota um invólucro compacto e totalmente vedado preenchido com gás SF6, oferecendo rigidez dielétrica excepcional em uma fração do espaço ocupado. Este projeto é ideal para subestações subterrâneas urbanas, edifícios altos e zonas industriais com imóveis limitados.



Ambos os projetos compartilham vantagens essenciais – pré-teste de fábrica, construção modular e implantação rápida – mas a escolha, em última análise, se alinha aos padrões de rede local, à área de instalação disponível e aos requisitos de acesso para manutenção. Lugao oferece ambas as configurações com personalização total, garantindo integração perfeita, independentemente das especificações regionais do projeto.

Como Lugao valida a integridade dielétrica e a capacidade de resistência a curto-circuitos?

Os equipamentos de manobra devem resistir a descargas atmosféricas, sobretensões de comutação e às imensas forças eletromagnéticas geradas durante falhas na rede. Os sistemas de comutação Lugao são projetados com bases de alto dielétrico validadas através de testes rigorosos: resistência à frequência de energia de 42 kV por um minuto e resistência ao impulso de raio a 75 kV no lado de alta tensão, atendendo ou excedendo os padrões IEC 62271-1.

A capacidade de resistência a curto-circuitos não é negociável. Nosso painel é testado para classificações de resistência a curto-circuito, com exemplos incluindo 20 kA a 40 kA RMS no lado de alta tensão. As inspeções pós-teste confirmam a integridade da junta do barramento e zero deformação estrutural, garantindo aos engenheiros de projeto a estabilidade do sistema sob as condições de falha mais exigentes.

Que proteções estruturais e adaptações ambientais estão integradas?

Exposto a intempéries, poeira e impactos acidentais, o invólucro do painel é a primeira defesa contra a degradação ambiental. O painel Lugao atinge classificações de proteção IP4X para unidades internas e classificações mais altas para instalações externas, proporcionando resistência eficaz contra entrada de partículas sólidas e respingos de água. Construída em aço resistente à corrosão com tratamentos de superfície anticorrosivos (≥2 mm de espessura para componentes críticos), a carcaça resiste a temperaturas ambientes extremas, alta umidade e atmosferas costeiras corrosivas, garantindo a integridade estrutural durante décadas de serviço.

Quais configurações, classes de tensão e capacidades a Lugao pode fornecer?

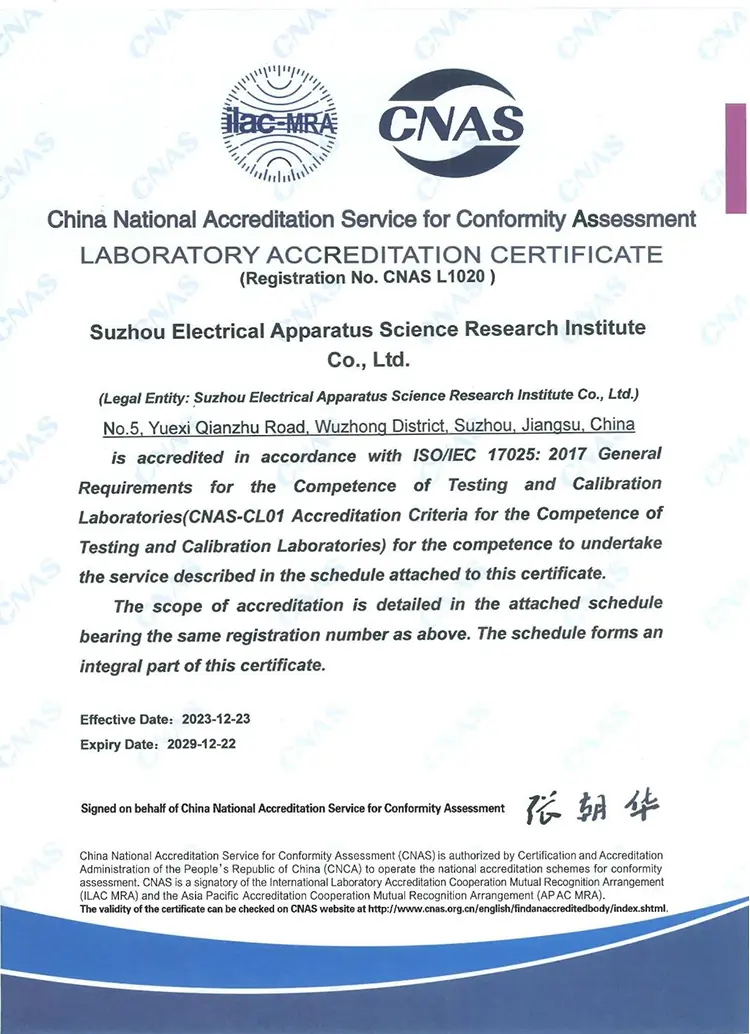

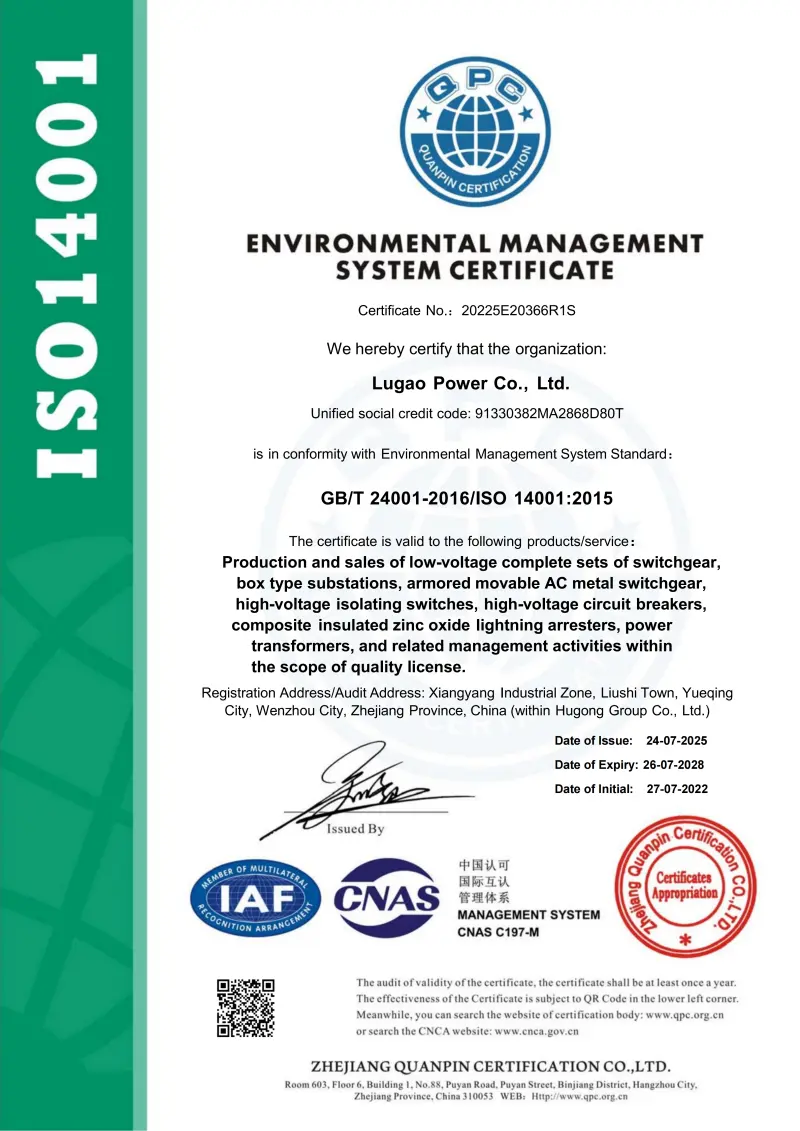

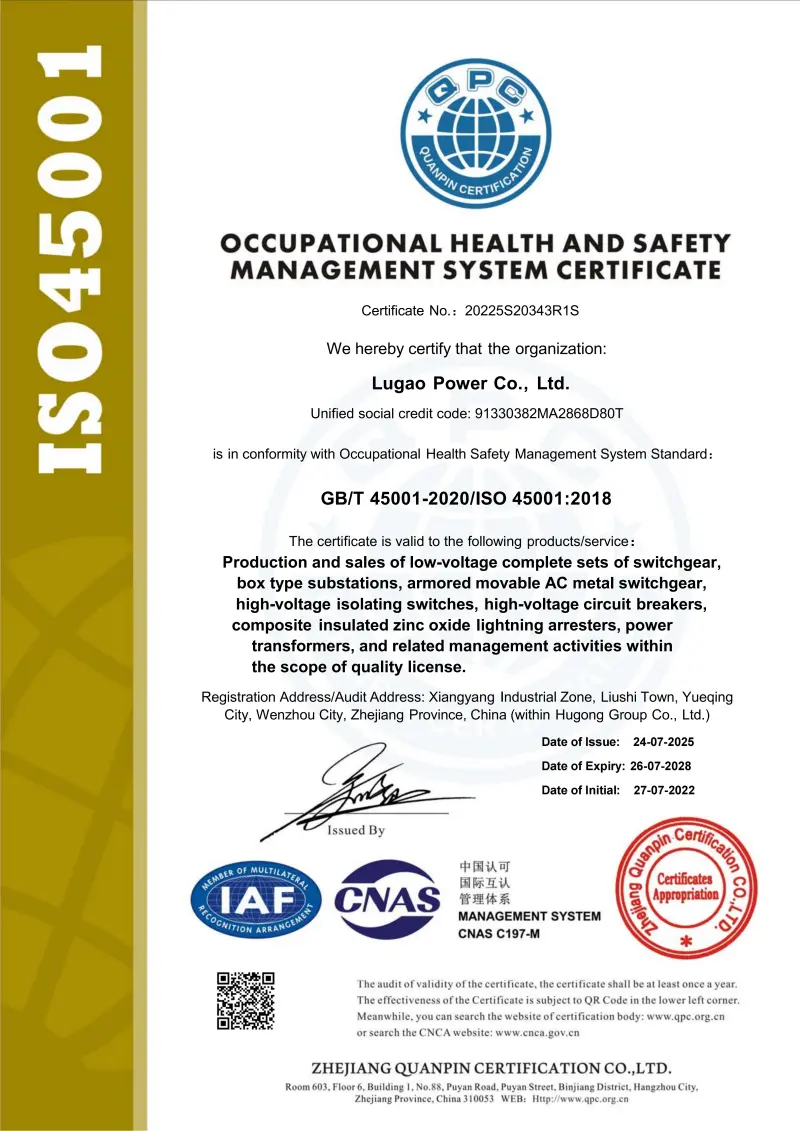

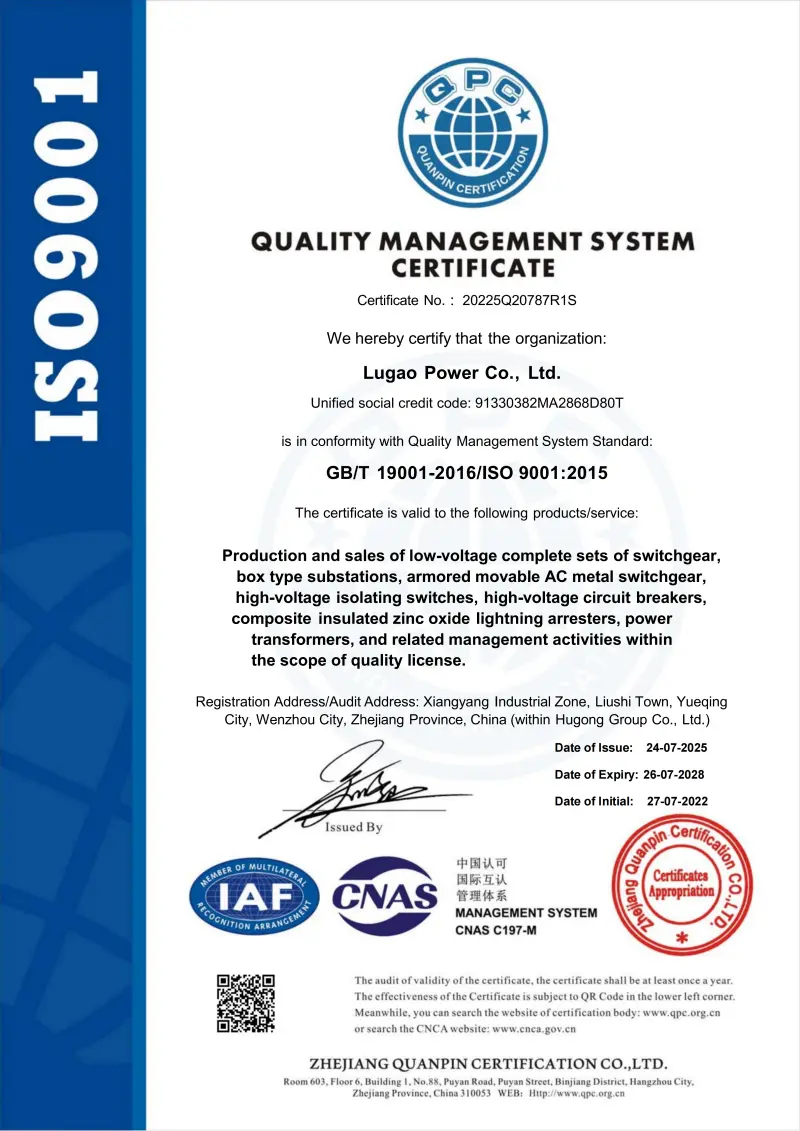

A oficina de produção com certificação ISO9001 e SGS de Lugao, equipada com linhas de montagem profissionais e áreas de teste de potência total, fabrica sistemas de comutadores em estrita conformidade com os padrões internacionais IEC, GB, CE e CCC, suportando implantação plug-and-play direta sem modificações dispendiosas no local.

Classes de tensão e faixas de capacidade:

· Quadro de distribuição MT/HV de 33kV / 40,5kV:Projetado para subestações de serviços públicos, sistemas coletores de parques eólicos e zonas industriais pesadas que exigem resistência robusta a curto-circuitos e baixos níveis de descarga parcial. Disponível como configurações KYN61-40.5 com isolamento a ar ou GIS.

· Quadro de distribuição de média tensão 24kV / 13,8kV:Equipado com módulos inteligentes que permitem controle remoto, detecção e proteção para aplicações de automação de redes estaduais. Adequado para arranha-céus urbanos, comunidades residenciais e infraestrutura municipal.

· Quadro de distribuição 11kV / 12kV:Ideal para complexos comerciais, comunidades residenciais e projetos de eletrificação rural. Apresenta designs fixos ou extraíveis com opções de disjuntor a vácuo.

Opções de painéis e componentes:

Lugao oferece configurações internas flexíveis para atender aos requisitos específicos do projeto:

· Tipo de disjuntor:Disjuntor a vácuo (VCB) para aplicações de média tensão, oferecendo extinção de arco superior e vida útil mais longa em comparação com outros tipos. Disjuntores SF6 disponíveis para aplicações de tensão mais alta que exigem capacidade de interrupção robusta.

· Tipos de gabinete de manobra:Gabinetes XGN15, HXGN17 ou KYN28A com designs fixos ou extraíveis, suportando modos de rede em anel, terminal ou fonte de alimentação dupla.

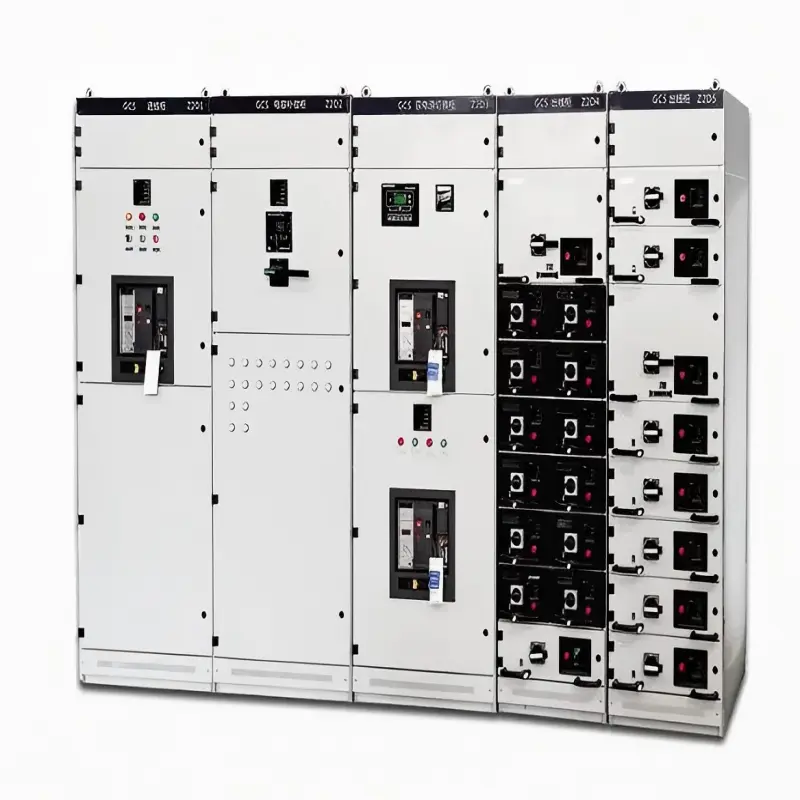

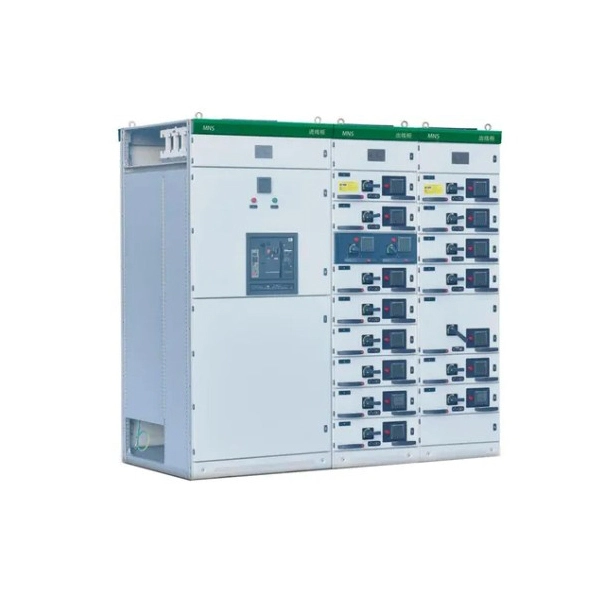

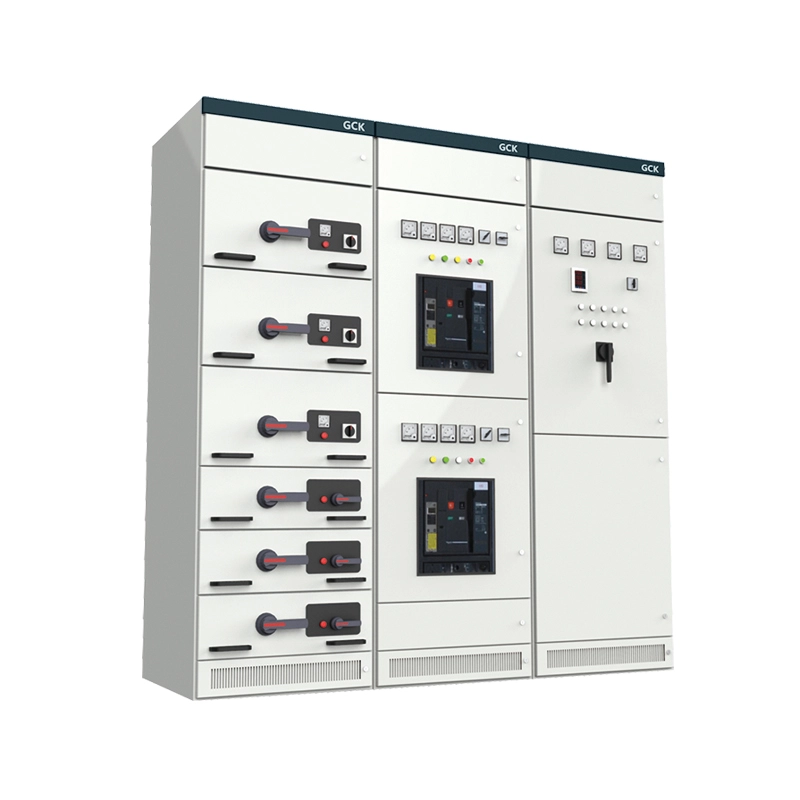

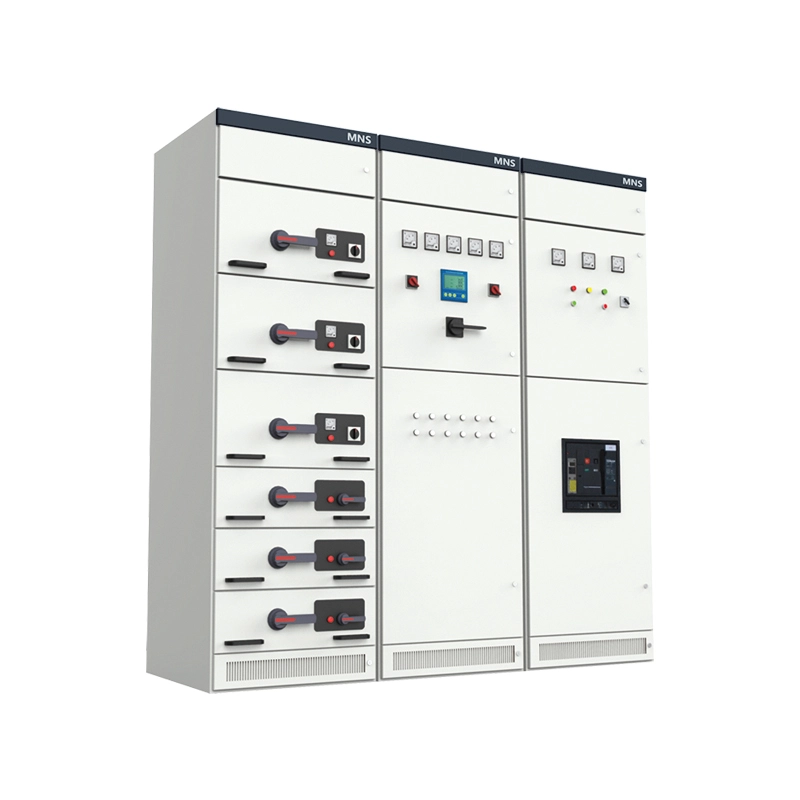

· Distribuição de Baixa Tensão:GGD, GCS ouAparelhagem MNScom funções de compensação de entrada, saída e reativa, suportando estruturas tipo painel ou montadas em gabinete.

Como selecionar a configuração ideal do painel de distribuição para locais urbanos com espaço limitado?

Para subestações tradicionais com espaço abundante, as instalações AIS convencionais continuam viáveis. No entanto, subestações subterrâneas urbanas, instalações compactas de GIS e distritos comerciais congestionados exigem soluções com otimização de espaço. Lugao oferece otimização personalizada da área ocupada, reduzindo os requisitos gerais de área de solo, utilizando painéis de alta densidade e projetos integrados. As soluções GIS, com o seu volume compacto, são particularmente adequadas para distribuição urbana onde os custos do terreno são proibitivos. As unidades AIS, embora maiores, oferecem acesso de serviço superior para aplicações industriais onde a frequência de manutenção é maior.
