Aparelhagem de alta tensão premium de fabricante profissional

Quando os relés de proteção não conseguem eliminar uma falta dentro da janela crítica de 0,1 segundo, o arco elétrico resultante pode vaporizar os barramentos e desencadear blecautes catastróficos na subestação – mas como selecionar equipamentos de comutação que garantam tanto a rápida interrupção da falta quanto a resistência mecânica de longo prazo sob repetidas tensões de curto-circuito? Lugão Power Co., Ltd. aborda isso com nossas soluções de painéis de alta tensão, projetados como sistemas rigorosamente testados e em invólucro metálico, com disjuntores a vácuo ou SF6 com classificações de interrupção de até 40 kA, fornecendo às concessionárias e instalações industriais pesadas proteção e controle confiáveis ​​para redes de distribuição primária onde as correntes de falta são severas e a continuidade do fornecimento é crítica.

Enfrentando altas correntes de falha? Veja como determinar se o painel de alta tensão é sua única opção

Ao avaliar fornecedores qualificados de painéis de distribuição para redes de distribuição primária, as equipes de compras de engenharia frequentemente perguntam: Em que nível de corrente de falta a proteção da RMU se torna inadequada, forçando a especificação deaparelhagem de alta tensãocom disjuntores de potência total? A resposta depende da magnitude da corrente de falta, dos requisitos de coordenação de proteção e da criticidade do circuito.

O painel de manobra de alta tensão é projetado especificamente para redes de distribuição primária onde as correntes de falta são severas e o sistema de proteção deve interromper as correntes de curto-circuito sem depender de fusíveis de reserva. Ao contrário das RMUs que combinam chaves de carga com fusíveis para proteção econômica contra falhas, os painéis de alta tensão incorporam disjuntores de potência capazes de interromper correntes completas de curto-circuito de até 40 kA ou superiores. Esta configuração é essencial para subestações de serviços públicos, plantas industriais pesadas e instalações de energia renovável onde os níveis de falha excedem a capacidade dos equipamentos protegidos por fusíveis.

O quadro de distribuição de alta tensão da Lugao apresenta configurações de disjuntores extraíveis ou fixos, proporcionando flexibilidade para manutenção e operação. A construção metálica com compartimentos de barramentos segregados garante a contenção de faltas, evitando a propagação do arco interno para seções adjacentes. O design robusto, validado através de testes de tipo rigorosos, oferece décadas de serviço confiável em ambientes exigentes.

Como Lugao valida a resistência ao arco e a capacidade de resistência a curto-circuitos?

O painel de manobra de alta tensão deve suportar as imensas forças eletromagnéticas e a energia do arco elétrico gerada durante condições de falta severas. Os sistemas de painéis de alta tensão Lugao são projetados com bases de alto dielétrico validadas por meio de testes rigorosos: resistência à frequência de energia de 42 kV por um minuto e resistência ao impulso de raio a 75 kV, atendendo ou excedendo os padrões IEC 62271-200. As classificações de resistência a curto-circuito são validadas através de testes de potência total, com exemplos que incluem 20 kA a 40 kA RMS no lado de alta tensão.

A resistência ao arco é um recurso de segurança crítico. Nosso painel é submetido a testes de falha de arco interno (classificação IAC) para garantir que o gabinete possa conter e ventilar com segurança a energia do arco, protegendo o pessoal e os equipamentos adjacentes. As inspeções pós-teste confirmam a integridade da junta do barramento e zero deformação estrutural, garantindo aos engenheiros de projeto a estabilidade do sistema sob as condições de falha mais exigentes.

Que proteções estruturais e adaptações ambientais estão integradas?

Exposto a intempéries, poeira e possíveis eventos de arco, o invólucro do painel é a primeira defesa contra a degradação ambiental e as consequências de acidentes. O painel de alta tensão Lugao atinge classificações de proteção IP4X para unidades internas e classificações mais altas para instalações externas, proporcionando resistência eficaz contra entrada de partículas sólidas e respingos de água. Construída em aço resistente à corrosão com tratamentos de superfície anticorrosivos (≥2 mm de espessura para componentes críticos), a caixa resiste a temperaturas ambientes extremas, alta umidade e atmosferas costeiras corrosivas.

Os barramentos segregados e os compartimentos do disjuntor proporcionam maior segurança por meio da separação física das partes energizadas. Cada compartimento funcional é vedado de forma independente com barreiras resistentes ao fogo, evitando a propagação de falhas entre seções e contendo potenciais incidentes dentro do compartimento de origem. Este projeto de compartimentação garante que uma falha em uma seção não comprometa a integridade das seções adjacentes, mantendo a estabilidade do sistema e reduzindo danos.

Quais classes de tensão e opções de configuração a Lugao pode fornecer?

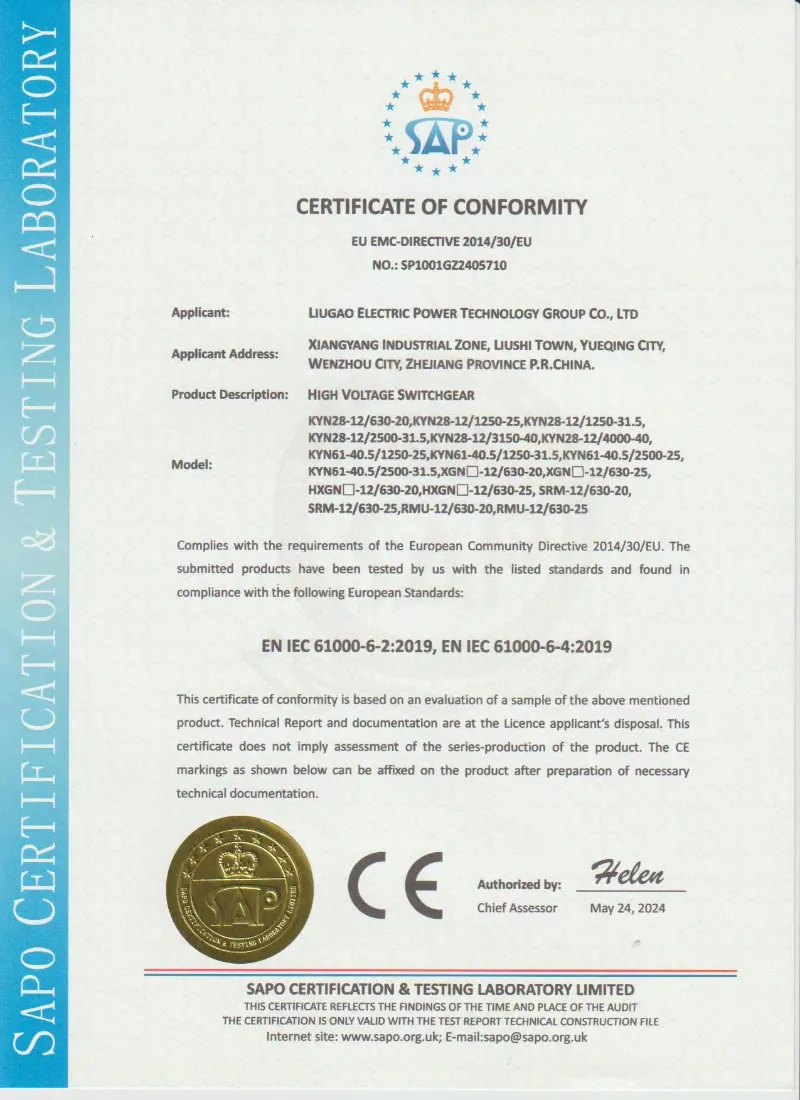

A oficina de produção com certificação ISO9001 e SGS da Lugao, equipada com linhas de montagem profissionais e baias de teste de potência total, fabrica painéis de alta tensão em estrita conformidade com os padrões internacionais IEC, GB, CE e CCC, suportando implantação plug-and-play direta sem modificações dispendiosas no local.

Classes de tensão e faixas de capacidade

Opções de painéis e componentes

Lugao oferece configurações internas flexíveis para atender aos requisitos específicos do projeto:

· Tipo de disjuntor:Disjuntor a vácuo (VCB) para aplicações de média tensão, oferecendo extinção de arco superior e maior vida útil. Disjuntores SF6 disponíveis para aplicações de tensão mais alta que exigem capacidade de interrupção robusta.

· Tipos de gabinete de manobra:Configurações KYN28A, KYN61 ou GIS com designs fixos ou desenháveis, suportando modos de rede em anel, terminal ou fonte de alimentação dupla.

· Proteção e Controle:Relés de proteção integrados com interfaces de comunicação para monitoramento e controle remoto, incluindo funções de proteção contra sobrecorrente, falta à terra, direcional e diferencial.

Como selecionar a configuração ideal do painel de distribuição de alta tensão para sua subestação primária?

Para subestações de serviços públicos e plantas industriais pesadas onde as correntes de falta são severas e a confiabilidade do circuito é crítica, o painel de manobra de alta tensão com proteção por disjuntor é essencial. Lugao oferece opções de configuração personalizadas, incluindo diferentes classificações de disjuntores, arranjos de barramentos e esquemas de proteção, para atender aos requisitos específicos do projeto. A construção robusta e os testes abrangentes garantem décadas de serviço confiável em ambientes exigentes.

Assista nossa linha de produçãoVídeo

Experimente em primeira mão a excelência em fabricação de painéis de comutação de alta tensão da Lugao:
