Fabricante confiável de subestações do tipo americano

Quando os planejadores urbanos enfrentam a escassez de terrenos e os custos imobiliários exorbitantes em comunidades residenciais, eles perguntam: qual configuração de subestação oferece a menor área ocupada sem comprometer a confiabilidade das redes de distribuição externas? responde a isso com nossas soluções de subestação do tipo americano, projetadas com um design distinto de três compartimentos - transformador, seções de alta tensão e baixa tensão - apresentando uma unidade de transformador imersa em óleo totalmente selada que ocupa aproximadamente um terço a um quinto do volume dos equivalentes do tipo europeu, tornando-a a solução definitiva para distribuição urbana com espaço limitado.

Como escolher entre americano eSubestações de tipo europeupara o seu projeto?

Ao avaliar fornecedores qualificados de subestações transformadoras tipo caixa, as equipes de compras de engenharia perguntam frequentemente: Devemos especificar padrões de projeto americanos ou europeus para nossa rede de distribuição? A resposta depende da área disponível do site, das preferências de rede regional e do ambiente de instalação.

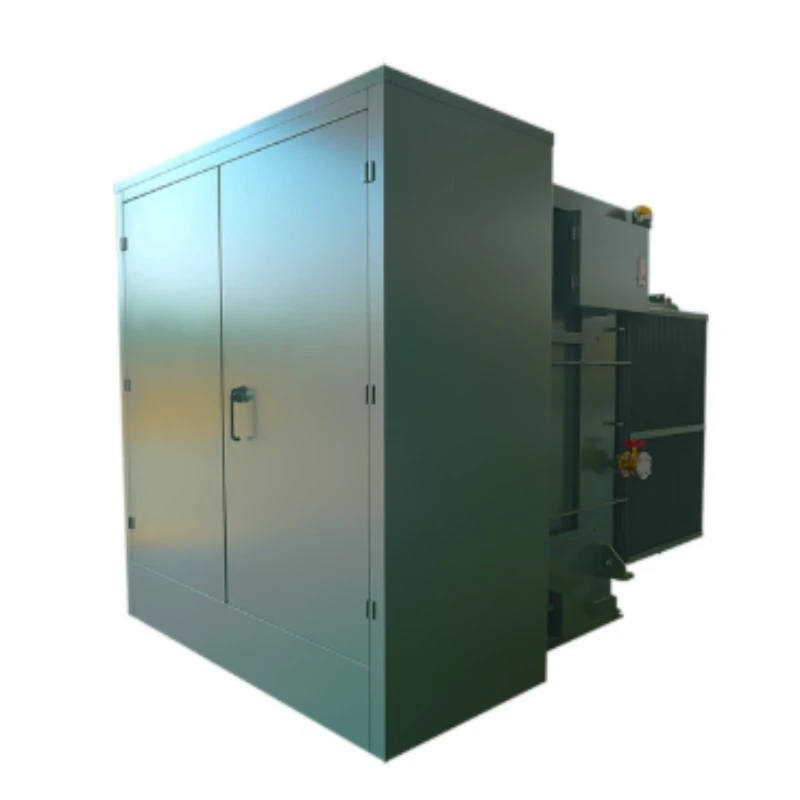

As subestações do tipo americano apresentam um design distinto de três compartimentos - seções de transformador, alta tensão e baixa tensão - com o compartimento do transformador normalmente usando uma unidade totalmente selada e imersa em óleo. Este design enfatiza o tamanho compacto, oferecendo aproximadamente um terço a um quinto do volume das unidades do tipo europeu de capacidade equivalente. O volume reduzido torna-o particularmente adequado para instalações externas em comunidades residenciais, redes de distribuição urbana e pátios com espaço limitado onde os custos do terreno são proibitivos.

Ao contrário do design europeu baseado em salas que prioriza o acesso ao serviço, a configuração do tipo americano é otimizada para densidade. O design do tanque selado elimina a necessidade de corredores de manutenção expansivos, permitindo a instalação em espaços confinados, como bermas de estradas, pequenos terrenos utilitários ou dentro de complexos residenciais. Essa eficiência de espaço se traduz diretamente em economias significativas nos custos de aquisição de terrenos para incorporadores e concessionárias.

Como Lugao garante a integridade dielétrica em um gabinete compacto?

As subestações do tipo americano devem suportar descargas atmosféricas, sobretensões de comutação e estresse térmico induzido por carga contínua dentro de um volume significativamente reduzido.LugãoAs subestações do tipo Americano são projetadas com fundações de alto dielétrico validadas através de testes rigorosos: resistência à frequência de energia de 42 kV por um minuto e resistência ao impulso de raio a 75 kV no lado de alta tensão. Esses limites atendem ou excedem os padrões americanos (ANSI/IEEE) e internacionais, protegendo os enrolamentos internos do transformador e os componentes do painel contra distúrbios da rede.



O design compacto exige gerenciamento térmico superior. Nossos aumentos de temperatura em plena carga – aproximadamente 45,1 K em enrolamentos de alta tensão e 52,9 K em enrolamentos de baixa tensão – permanecem consistentemente dentro dos limites prescritos pela IEEE. O design do gabinete incorpora vias de ventilação otimizadas e superfícies de dissipação de calor que canalizam ativamente o calor para longe dos componentes críticos, evitando pontos de acesso localizados que degradam o isolamento do papel e aceleram o envelhecimento do óleo no ambiente do tanque selado.

Quais proteções estruturais e ambientais estão integradas?

Exposto a intempéries, poeira e impactos acidentais, o gabinete compacto da subestação serve como a primeira defesa contra a degradação ambiental. As subestações do tipo Lugao American alcançam classificações de proteção IP44, proporcionando resistência efetiva contra entrada de partículas sólidas e respingos de água, tornando-as ideais para instalações em pátios abertos expostos às intempéries. Construída em aço resistente à corrosão com tratamentos de superfície anticorrosivos, a carcaça resiste a temperaturas ambientes extremas, alta umidade e atmosferas costeiras corrosivas, garantindo a integridade estrutural durante décadas de serviço.



O compartimento do transformador totalmente vedado fornece uma camada adicional de proteção ambiental. Ao contrário das unidades convencionais cheias de óleo que requerem tanques conservadores e respiros de sílica gel, as unidades do tipo americano da Lugao apresentam um design completamente vedado que evita a entrada de umidade e a oxidação do óleo, eliminando a manutenção associada à substituição do respiro e ao reabastecimento de óleo.

Como Lugao valida a capacidade de resistência a curto-circuitos em projetos compactos?

As redes de distribuição inevitavelmente sofrem correntes de falha. A capacidade de uma subestação sobreviver a esses eventos sem deformação interna ou danos ao barramento não é negociável. As subestações do tipo Lugao American são testadas quanto à resistência a curto-circuitos – exemplos de classificações incluem 20 kA RMS no lado de alta tensão – com inspeções pós-teste confirmando a integridade da junta do barramento e zero deformação estrutural. A estrutura compacta e rígida do tanque aumenta a resistência mecânica, minimizando vãos internos que poderiam desviar sob forças eletromagnéticas, garantindo aos engenheiros de projeto que nossas subestações mantêm a estabilidade do sistema sob as condições de falha mais exigentes.

Que opções de capacidade, tensão e configuração a Lugao pode fornecer?

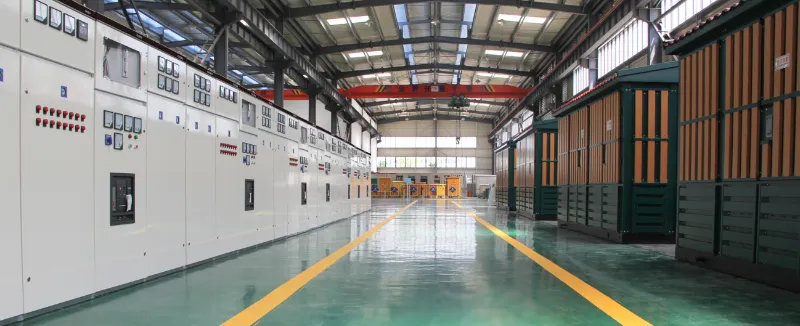

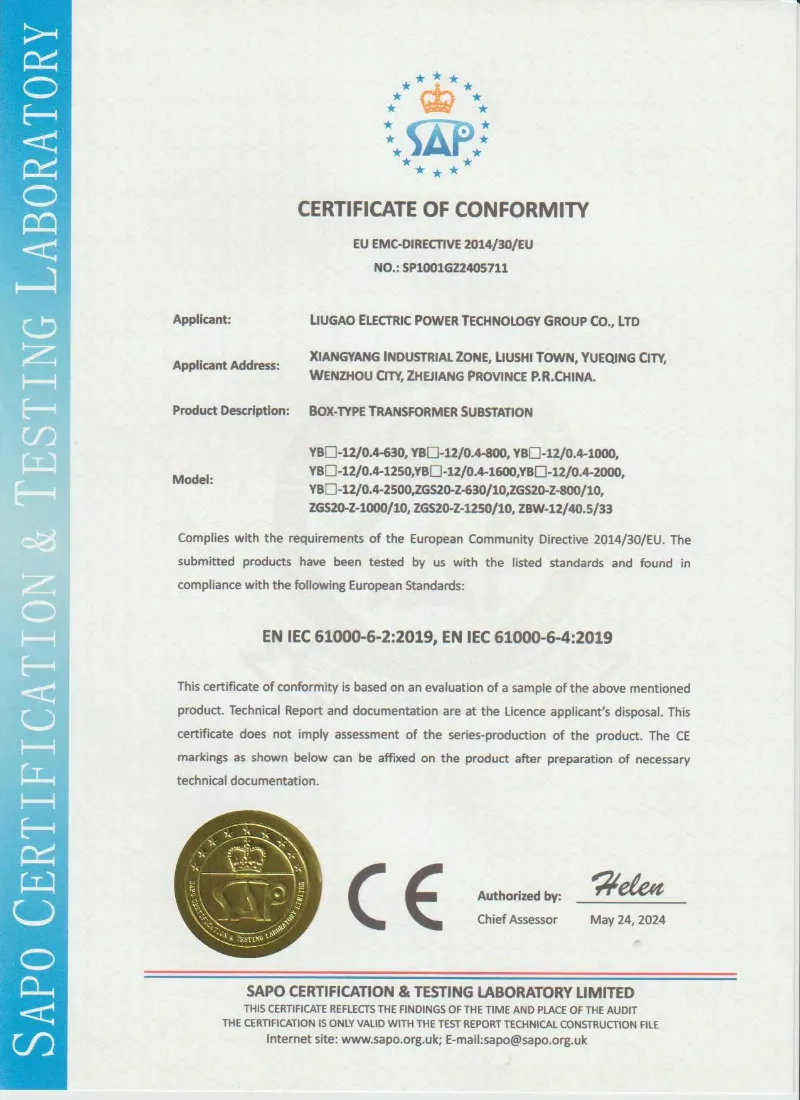

A oficina de produção com certificação ISO9001 e SGS da Lugao, equipada com linhas de montagem profissionais e baias de teste de potência total, fabrica subestações do tipo americano em estrita conformidade com os padrões internacionais ANSI, IEEE, GB, CE e CCC, suportando implantação plug-and-play direta sem modificações dispendiosas no local.

Classes de tensão e faixas de capacidade

Subestação Tipo Americana 30kV / 35kV:Projetado para subestações de distribuição de serviços públicos, sistemas coletores de parques eólicos e zonas industriais pesadas que exigem transformação de média tensão com resistência robusta a curto-circuitos e baixos níveis de descarga parcial. Apresenta o layout compacto de três compartimentos otimizado para instalação externa.
Subestação de caixa inteligente/compacta de 24kV (20kV)：Equipado com módulos inteligentes nos lados de alta e baixa tensão, permitindo controle remoto, detecção, sinalização e regulação para aplicações de automação de rede estadual. Adequado para arranha-céus urbanos, casas residenciais e infraestrutura municipal.
Subestação de Distribuição 11kV / 10kV：Ideal para complexos comerciais, comunidades residenciais e projetos de eletrificação rural. Apresenta um design de tanque corrugado ou opções de transformador do tipo seco, eliminando os requisitos de manutenção do conservador e garantindo uma operação confiável em ambientes externos adversos.

Opções de transformadores e painéis de distribuição

Lugão oferece configurações internas flexíveis para atender aos requisitos específicos do projeto:

· Tipo de transformador: Totalmente selado imerso em óleo(S9, S11, S13, SH15) ou opções do tipo seco (SCB10, SCB11, SCBH15), acomodando preferências ambientais e de segurança contra incêndio. O projeto do tanque selado elimina a necessidade de manutenção do conservador de óleo e do respiro.

· Quadro de manobra de alta tensão:Gabinetes XGN15, HXGN17 ou KYN28A com configurações de chave de carga ou disjuntor a vácuo, suportando rede em anel, terminal ou modos de fonte de alimentação dupla.

· Distribuição de Baixa Tensão:Quadros GGD, GCS ou MNS com funções de entrada, saída e compensação reativa, suportando estruturas tipo painel ou montadas em gabinete.

Como selecionar a subestação ideal do tipo americano para locais urbanos com espaço limitado?

Para subestações tradicionais com espaço abundante, as instalações convencionais do tipo edifício continuam viáveis. No entanto, as comunidades residenciais urbanas, os distritos comerciais congestionados e as instalações à beira das estradas exigem soluções com otimização de espaço. As subestações do tipo americano, com o seu volume compacto (um terço a um quinto dos equivalentes do tipo europeu), são particularmente adequadas para estas aplicações onde os custos do terreno são proibitivos. Lugao oferece otimização personalizada da área ocupada, reduzindo os requisitos gerais de área de solo, utilizando painéis de alta densidade e projetos de transformadores integrados. A área ocupada reduzida permite a instalação em pequenos lotes de serviços públicos, dentro de complexos residenciais ou ao longo de estradas sem interromper a infraestrutura existente.

Assista nossa linha de produçãoVídeo

Experimente em primeira mão a excelência de fabricação de subestações do tipo americano de Lugao:
