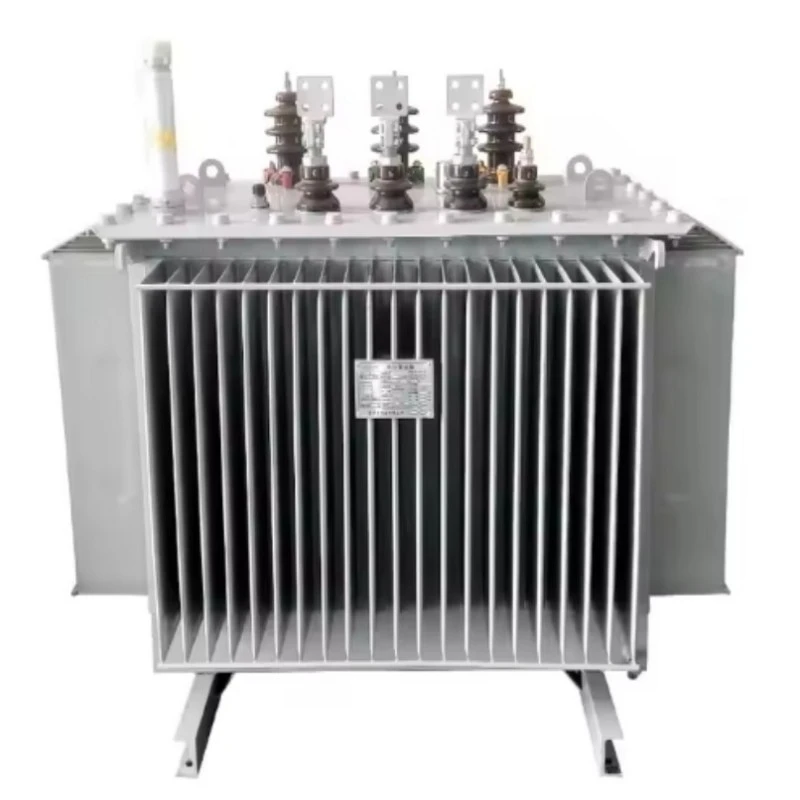

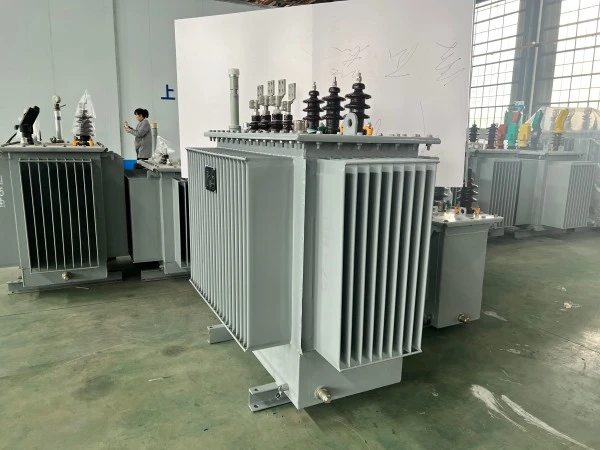

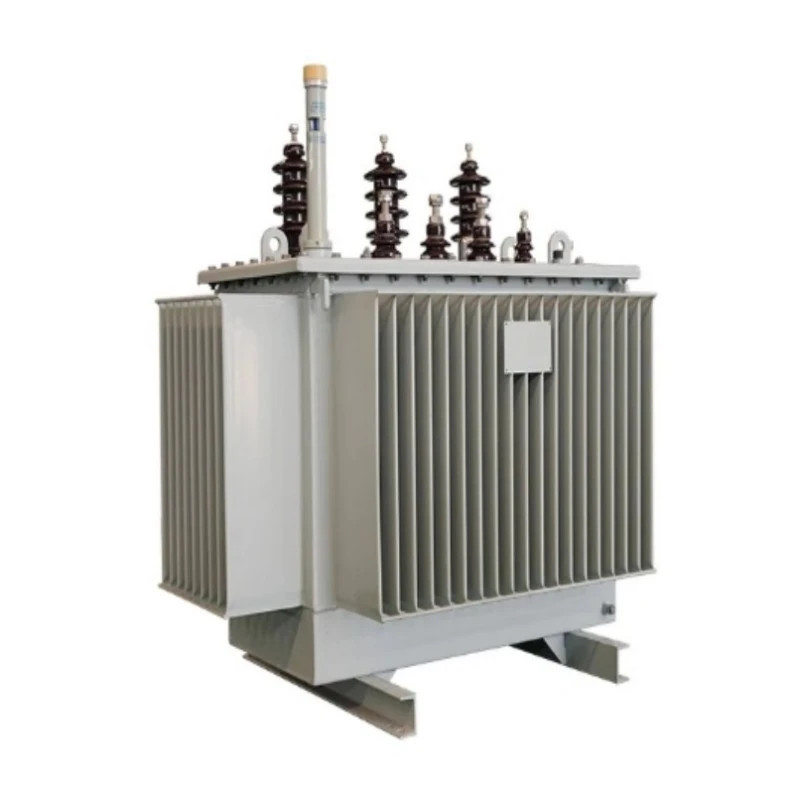

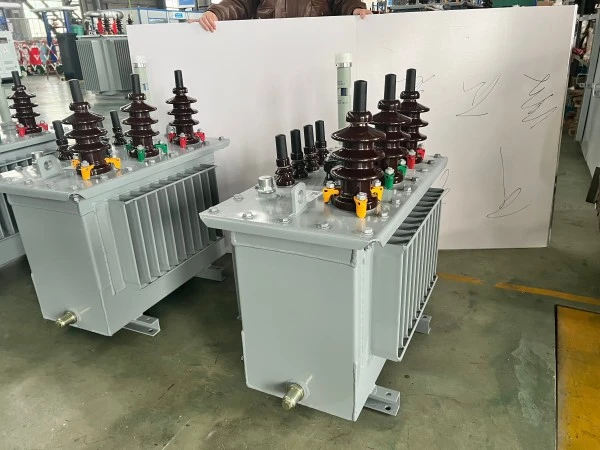

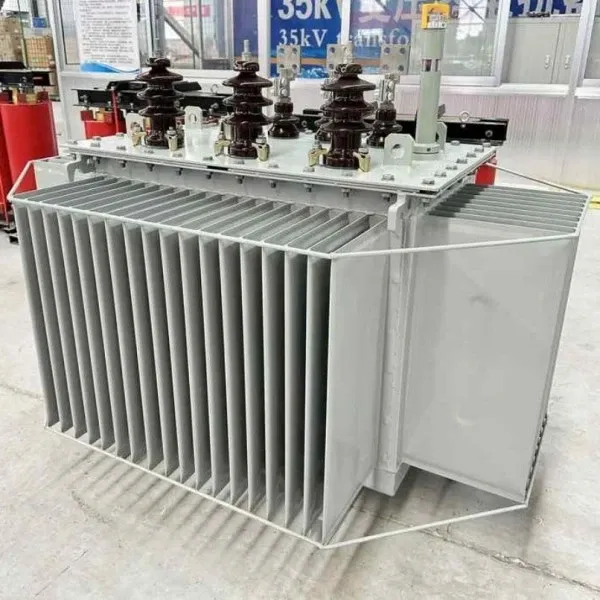

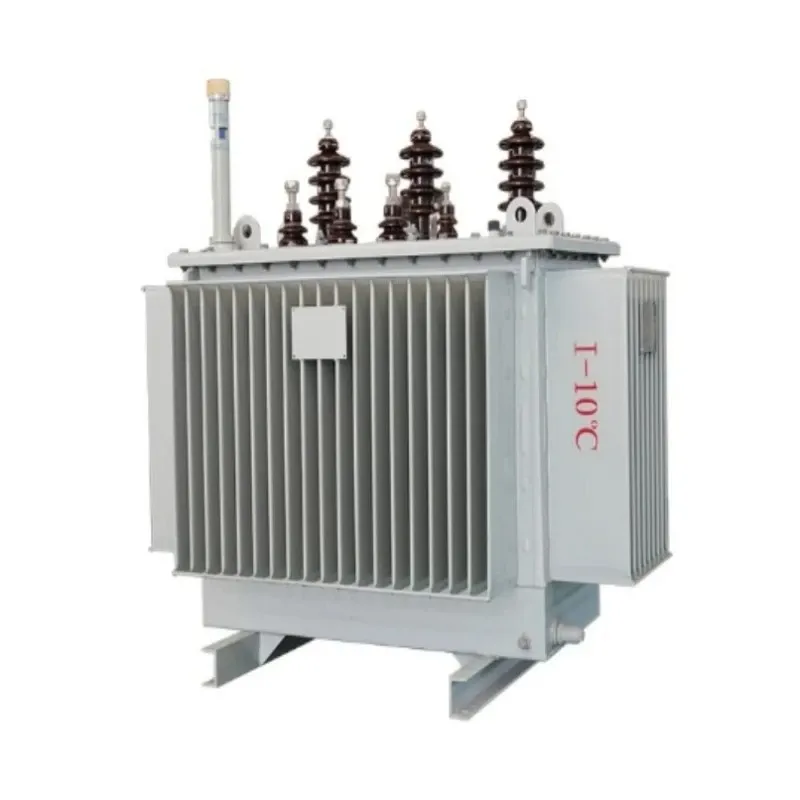

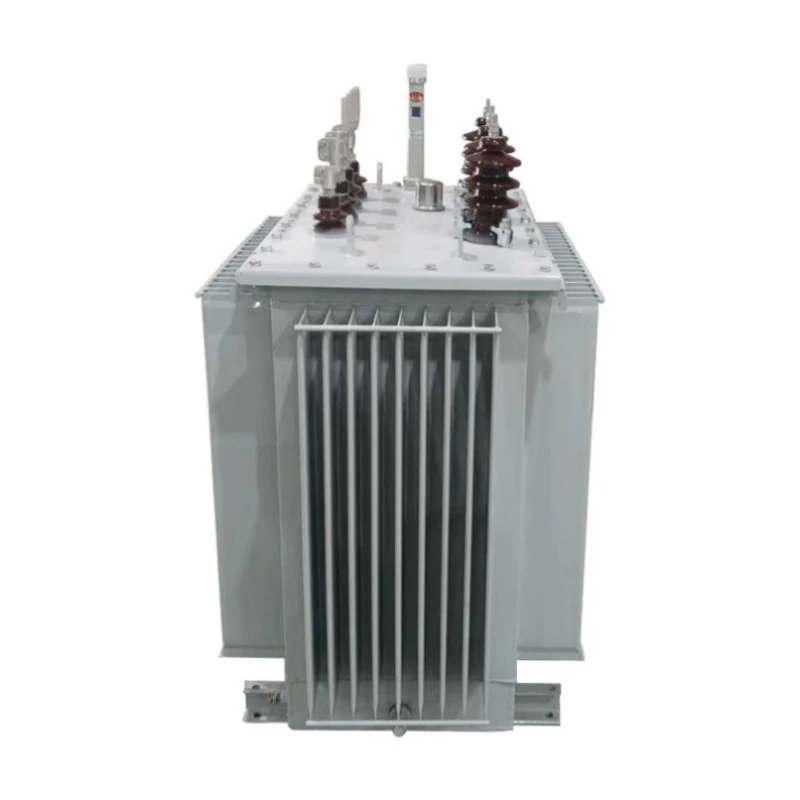

Transformador elétrico imerso em óleo monofásico S13

O transformador elétrico monofásico imerso em óleo S13 foi projetado especificamente para aplicações de fonte de alimentação monofásica, como eletrificação rural, distribuição residencial montada em poste e uso comercial leve. A compra deste produto fornece um transformador altamente eficiente e de baixas perdas que reduz significativamente as perdas sem carga em comparação com o transformador convencional.S9eSérie S11, proporcionando poupanças de energia mensuráveis ​​ao longo da sua vida útil.

Este transformador apresenta um núcleo de aço silício de grão orientado de alta permeabilidade com um design de junta sobreposta escalonada ou, opcionalmente, um núcleo de liga amorfa para perdas ainda mais baixas. O sistema de resfriamento imerso em óleo garante excelente gerenciamento térmico, enquanto a estrutura do tanque corrugado totalmente vedada evita a oxidação do óleo e a entrada de umidade, reduzindo drasticamente os requisitos de manutenção. Seu design compacto e leve facilita a montagem e o transporte em poste.

Característica e aplicação do produto

Características

Atende ou excede os padrões IEC, ANSI, GB e SANS

Perda sem carga ultrabaixa, até 30% menor que a série S11

Projeto de tanque corrugado totalmente selado sem conservador

Alta capacidade de sobrecarga e estabilidade térmica superior

Operação de baixo ruído, ideal para áreas residenciais

Excelente capacidade de resistência a curto-circuitos

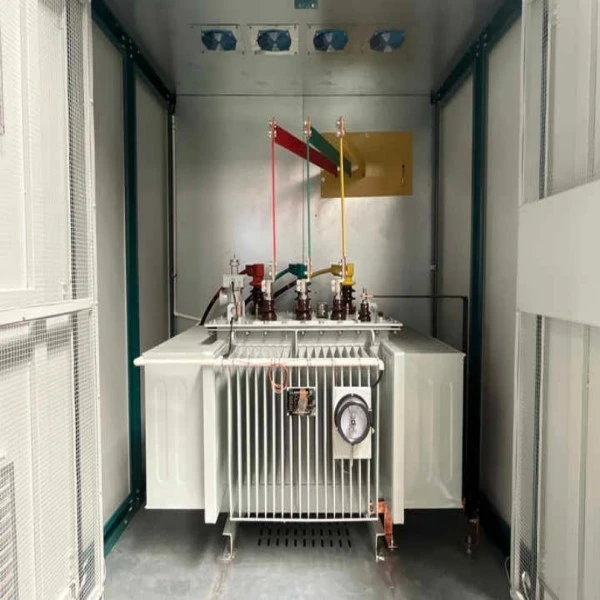

Compacto e leve para instalações montadas em postes ou plataformas

Ampla faixa de derivação de tensão para flexibilidade da rede

Opções de óleo isolante ecologicamente corretas disponíveis

Operação livre de manutenção em condições normais de serviço

Perguntas e respostas: principais insights do produto

P: O que é um transformador imerso em óleo monofásico?

R: UMtransformador imerso em óleo monofásico é um tipo de transformador de distribuição que utiliza óleo isolante para refrigeração e isolamento, e é projetado para operar em sistemas elétricos monofásicos. É comumente usado em áreas residenciais, distribuição de energia rural e aplicações comerciais leves onde a energia trifásica não é necessária. A imersão em óleo proporciona dissipação de calor superior e protege os componentes internos de fatores ambientais.

P: Como a série S13 alcança maior eficiência energética do que os modelos anteriores?

R: A série S13 alcança maior eficiência por meio de dois avanços principais: primeiro, o uso de aço silício de grão orientado a frio de alta permeabilidade com uma estrutura de núcleo de junta sobreposta escalonada reduz significativamente a histerese e as perdas por correntes parasitas. Em segundo lugar, os núcleos de liga amorfa opcionais reduzem ainda mais as perdas sem carga em até 50% em comparação com o aço silício convencional. Estas melhorias resultam em valores de perda sem carga 30% inferiores aos da série S11 e muito abaixo dos padrões energéticos nacionais.

P: Por que a estrutura totalmente vedada é importante para transformadores monofásicos?

R: Os transformadores monofásicos são frequentemente instalados ao ar livre em áreas com condições climáticas variadas. O tanque corrugado totalmente vedado elimina a necessidade de conservador e evita o contato direto entre o óleo isolante e o ar atmosférico. Isto impede a absorção de umidade e a oxidação do óleo, que são as principais causas da degradação do isolamento. Como resultado, o transformador não necessita de substituição de óleo ou manutenção durante a sua vida útil, reduzindo significativamente os custos operacionais.

P: Este transformador pode ser usado em aplicações de energia renovável?

R: Sim. O transformador monofásico imerso em óleo S13 é adequado para sistemas de energia renovável de pequena escala, como instalações solares em telhados, projetos micro-hídricos e sistemas residenciais de armazenamento de energia. Sua alta eficiência e capacidade de lidar com flutuações de tensão o tornam ideal para aumentar ou diminuir a potência em configurações de geração distribuída.

Principais cenários de aplicação

Eletrificação Rural:Fornece energia monofásica confiável para vilarejos, fazendas e operações agrícolas remotas com perdas mínimas.

Distribuição residencial montada em poste:Ideal para comunidades residenciais onde o fornecimento monofásico é padrão, oferecendo tamanho compacto e baixo ruído.

Edifícios comerciais leves:Utilizado em pequenas lojas, escritórios e centros comerciais rurais que necessitam de distribuição eficiente de energia.

Integração de Energias Renováveis:Adequado para aumentar a tensão de sistemas solares fotovoltaicos residenciais ou reduzir a tensão de minirredes.

Poder de construção temporário:O design leve permite fácil implantação para necessidades temporárias de energia em canteiros de obras.

Parâmetro do produto (especificação)

Tabela: Transformador monofásico imerso em óleo S13 - Especificações típicas (11kV / 0,23kV ou 0,4kV)*

Detalhes de produção

Material e Processo Central

O núcleo do transformador elétrico imerso em óleo monofásico S13 é construído usando aço silício de grão orientado laminado a frio de alta permeabilidade com um design de junta sobreposta escalonada de 45°. Para aplicações que exigem a mais alta eficiência, está disponível um núcleo de liga amorfa, reduzindo as perdas sem carga em até 50% em comparação com o aço silício convencional. O núcleo é cortado com precisão e empilhado com fita de vidro semi-seca para minimizar vibração e ruído.

Estrutura sinuosa

Os enrolamentos de alta e baixa tensão são enrolados em condutores de cobre isentos de oxigênio, garantindo alta condutividade e perdas resistivas mínimas. O enrolamento de baixa tensão adota uma estrutura metálica ou helicoidal com dutos de óleo longitudinais, melhorando significativamente a resistência mecânica e a capacidade de suportar curto-circuito.

Sistema de Isolamento e Refrigeração

Óleo isolante mineral de alta qualidade é usado como meio dielétrico e de resfriamento padrão. Fluidos isolantes de alto ponto de combustão ecologicamente corretos estão disponíveis mediante solicitação. O sistema de isolamento de óleo-papel passa por rigorosos processos de secagem a vácuo e enchimento de óleo, eliminando a umidade residual e as bolhas de ar, garantindo uma tensão de início de descarga parcial bem acima dos requisitos padrão.

Tanque e Vedação

O tanque apresenta um design de painel corrugado que proporciona dissipação de calor e compensação de expansão térmica, eliminando a necessidade de um conservador externo. A estrutura totalmente vedada evita a oxidação do óleo e a entrada de umidade, garantindo uma operação livre de manutenção durante toda a vida útil do transformador. Uma válvula de alívio de pressão e um medidor de nível de óleo são fornecidos como recursos de segurança padrão.

Perguntas e Respostas: Produção e Qualidade

P: Quais testes de qualidade são realizados em cada transformador?

R: Cada transformador monofásico S13 passa por um conjunto abrangente de testes de rotina e de tipo antes da entrega, incluindo medições de perda sem carga e perda de carga, testes de impedância de curto-circuito, testes de resistência a sobretensão induzida, testes de descarga parcial e testes de impulso de raio. Todos os resultados dos testes são documentados e rastreáveis.

P: Como o projeto do tanque corrugado contribui para a confiabilidade?

R: O projeto do tanque corrugado tem três funções críticas: aumenta a área de superfície para dissipação de calor eficiente, fornece capacidade de expansão flexível para acomodar mudanças de volume de óleo com a temperatura e cria um ambiente totalmente vedado que isola o óleo de contaminantes externos. Isto elimina a necessidade de um conservador de óleo e sistema de respiro, reduzindo possíveis pontos de falha e simplificando a manutenção.

P: Qual é a vida útil esperada deste transformador?

R: Em condições normais de operação, o transformador elétrico monofásico imerso em óleo S13 foi projetado para uma vida útil não inferior a 30 anos. A construção totalmente vedada e os materiais de alta qualidade garantem confiabilidade a longo prazo sem a necessidade de substituição de óleo ou manutenção do núcleo.

Capacidade de fabricação

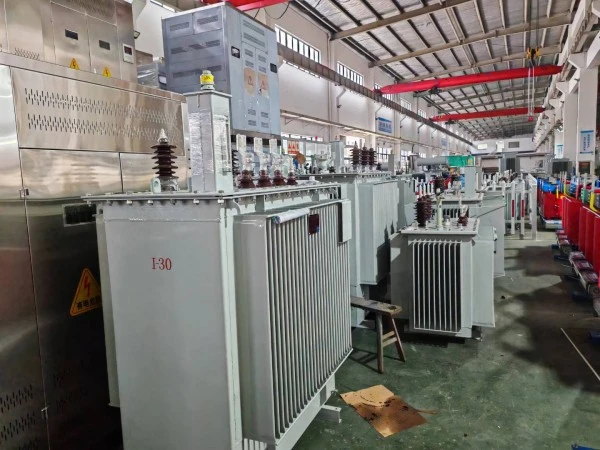

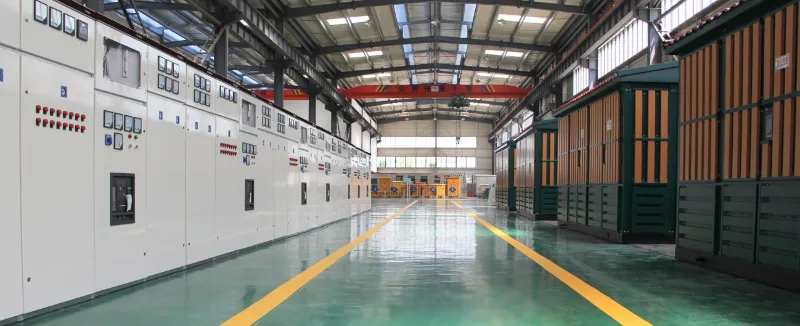

A Lugao Power opera modernas linhas de produção de transformadores equipadas com equipamentos avançados de enrolamento, corte de núcleo, secagem a vácuo e teste. Apoiamos a fabricação OEM e ODM e fornecemos soluções personalizadas para tensão, capacidade, frequência e padrões internacionais, garantindo qualidade estável e entrega confiável.

Serviço pós-venda do produto

Depois que o transformador for instalado e colocado em operação, ele estará livre de vazamentos e a tinta não descascará ou desbotará. É fornecida uma garantia de 5 anos e suporte técnico vitalício; quaisquer problemas de qualidade que ocorram sob uso normal dentro do período de garantia serão cobertos.

Todos os transformadores monofásicos S13 são cobertos por suporte de serviço vitalício, garantindo disponibilidade de peças sobressalentes e assistência técnica a longo prazo.

A vida útil não é inferior a 30 anos sob condições operacionais especificadas.

Em caso de falha do equipamento, o fornecedor responderá dentro de uma hora após receber a notificação do comprador e enviará pessoal técnico ao local dentro de 24 horas no mercado interno.

Compromisso de serviço

O transformador elétrico monofásico imerso em óleo S13 é fabricado em estrita conformidade com os requisitos do sistema de gestão de qualidade ISO 9001:2015/2018, garantindo que o produto atenda 100% aos padrões de qualidade antes de sair da fábrica.

Nossa empresa oferece serviços abrangentes de pré-venda, vendas e pós-venda para garantir a satisfação do cliente.

Nossa empresa oferece garantia de 5 anos e suporte técnico vitalício. Em caso de qualquer problema de qualidade, repararemos ou substituiremos o produto gratuitamente, garantindo 100% de satisfação do cliente.

Força da fábrica

Com anos de experiência na fabricação de equipamentos de transmissão e distribuição de energia,Lugão Powerestabeleceu uma base de produção profissional dedicada a fornecer soluções de transformadores confiáveis ​​para empresas globais de serviços públicos, empreiteiros EPC, instalações industriais e projetos de energia renovável.

Por que os clientes globais escolhem Lugao

✔ Fabricante profissional de transformadores

✔ Oficinas de produção modernas

✔ Equipe experiente de engenharia e P&D

✔ Sistema de gestão de qualidade rigoroso ISO 9001

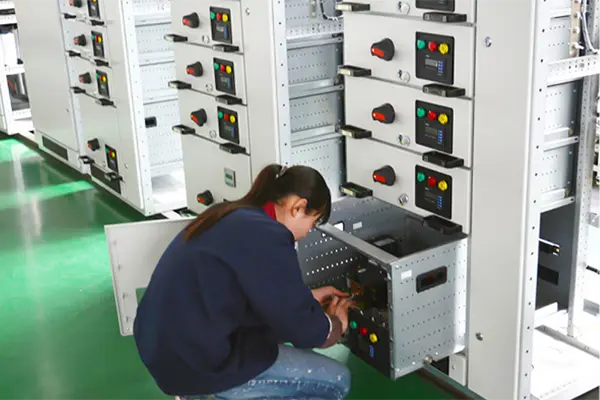

✔ Recursos completos de rotina e testes de tipo
