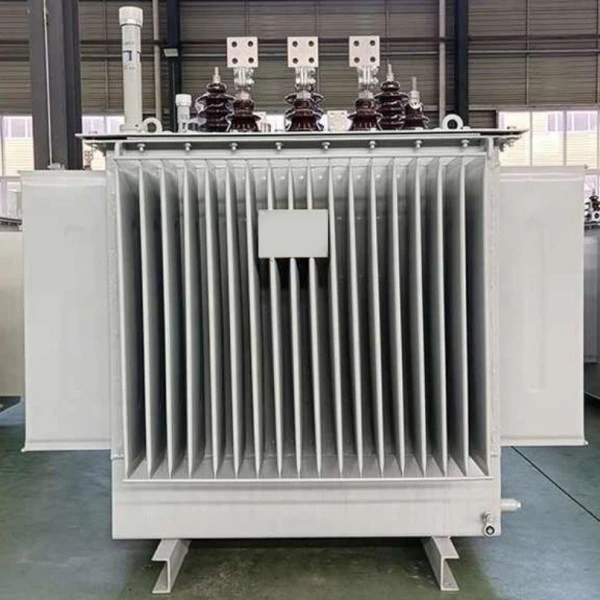

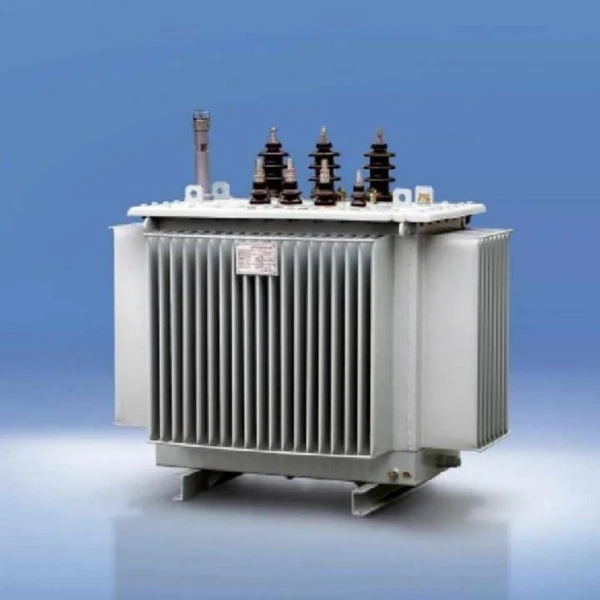

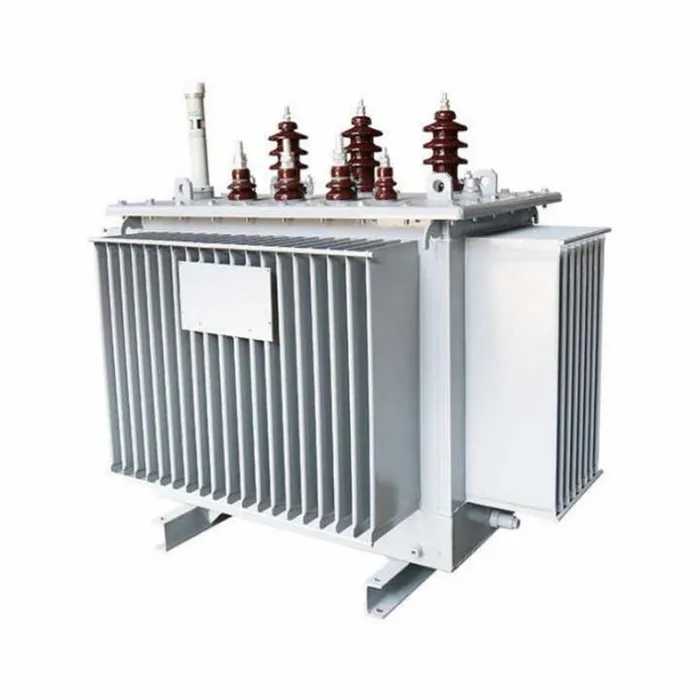

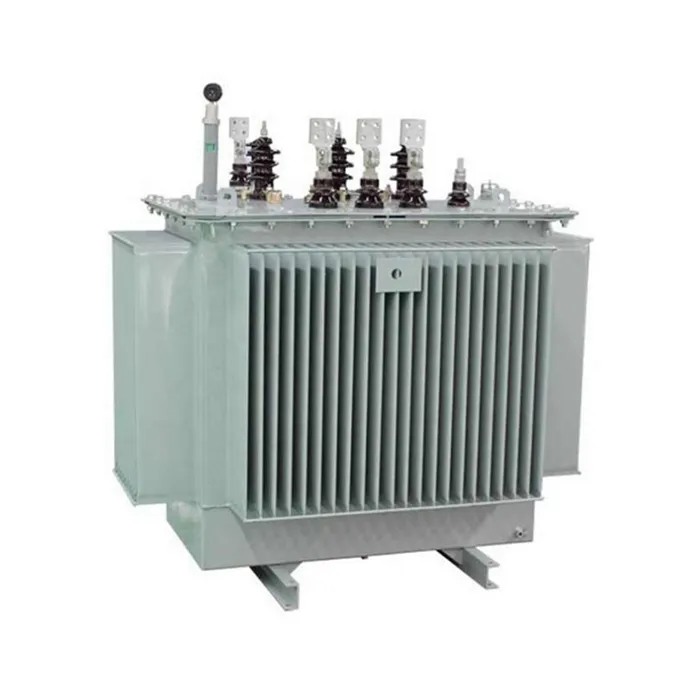

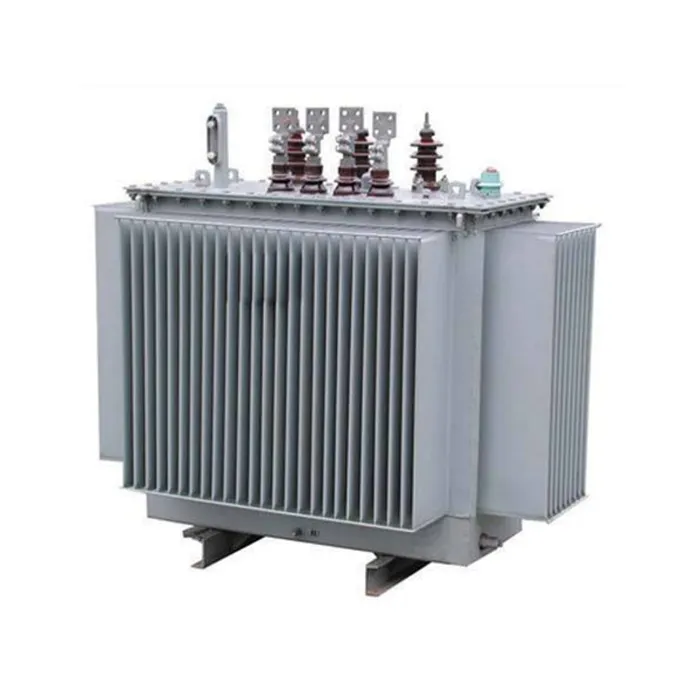

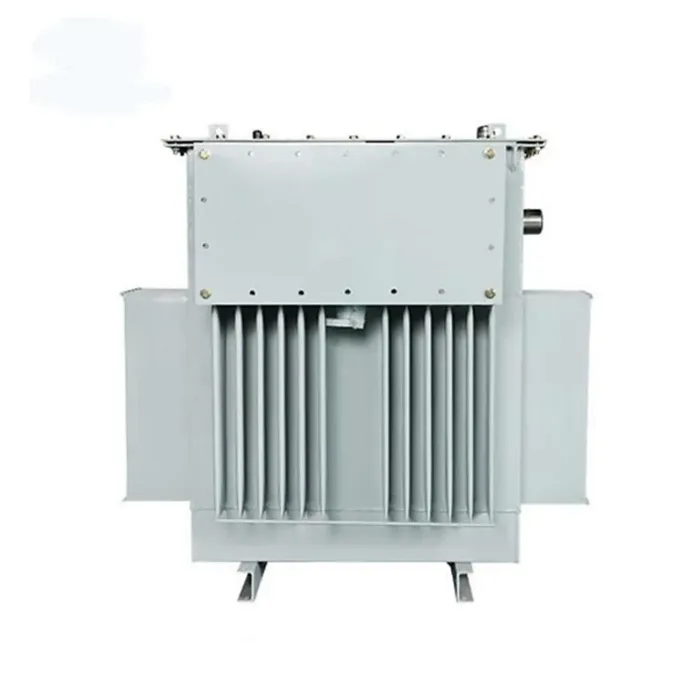

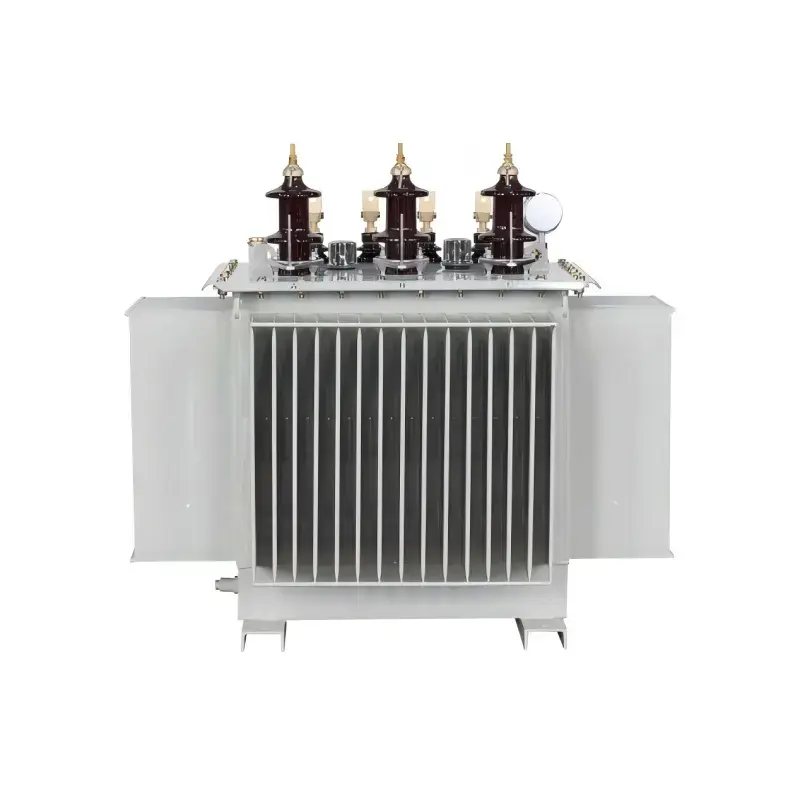

Transformador trifásico de baixa tensão preenchido com óleo S9

O transformador trifásico de baixa tensão preenchido com óleo S9 da nossa empresa é um dispositivo de energia altamente confiável projetado especificamente para sistemas de distribuição de energia de baixa tensão. A compra deste produto fornece um transformador de alta qualidade que combina desempenho estável com economia, amplamente aplicável em plantas industriais, edifícios comerciais e cenários de distribuição de energia residencial. Este produto utiliza chapas de aço silício laminadas a frio de alta qualidade e enrolamentos de cobre de alta pureza. Sua estrutura central otimizada reduz efetivamente as perdas por histerese e correntes parasitas, garantindo uma operação estável e confiável a longo prazo. O sistema de resfriamento de isolamento imerso em óleo proporciona excelente dissipação de calor e capacidade de sobrecarga, mantendo a tensão de saída estável mesmo sob condições de flutuações de tensão ou mudanças significativas de carga. A estrutura totalmente vedada isola efetivamente a umidade externa e as impurezas, prolongando a vida útil do equipamento e reduzindo a frequência de manutenção.

Parâmetro do produto (especificação)

Característica e aplicação do produto

Recursos do produto

Eficiência energética e baixa perda:Comparado com a série S7 anterior, o transformador S9 apresenta uma redução média na perda sem carga de aproximadamente 10%, uma redução na perda de carga de cerca de 22% e uma redução ainda mais significativa na corrente sem carga de quase 46%. Na época, era um produto de economia de energia promovido nacionalmente.

Projeto estrutural confiável:

Essencial:Transformador imerso em óleo S9 feito de aço silício de grão orientado laminado a frio de alta qualidade, utilizando uma estrutura de núcleo de junta sobreposta de três etapas totalmente inclinada, reduzindo efetivamente perdas e ruído.

Enrolamentos:O enrolamento de alta tensão adota uma estrutura cilíndrica multicamadas, enquanto o enrolamento de baixa tensão usa uma estrutura cilíndrica ou helicoidal melhorada com dutos de óleo longitudinais, melhorando a dissipação de calor e a resistência mecânica.

Processo de fixação:Todos os fixadores utilizam porcas autotravantes e antiafrouxamento, e uma estrutura de posicionamento do núcleo é adicionada para garantir estabilidade durante o transporte e operação de longo prazo, eliminando a necessidade de inspeção do núcleo e manutenção de elevação.

Estrutura Totalmente Selada (Série S9-M):O tanque do transformador de distribuição S9 é projetado com painéis corrugados que proporcionam função respiratória para compensar alterações no volume de óleo, eliminando o conservador tradicional. Esta estrutura totalmente vedada isola completamente o óleo do transformador do ar externo, evitando efetivamente a entrada de oxigênio e umidade, retardando assim o envelhecimento do óleo isolante.

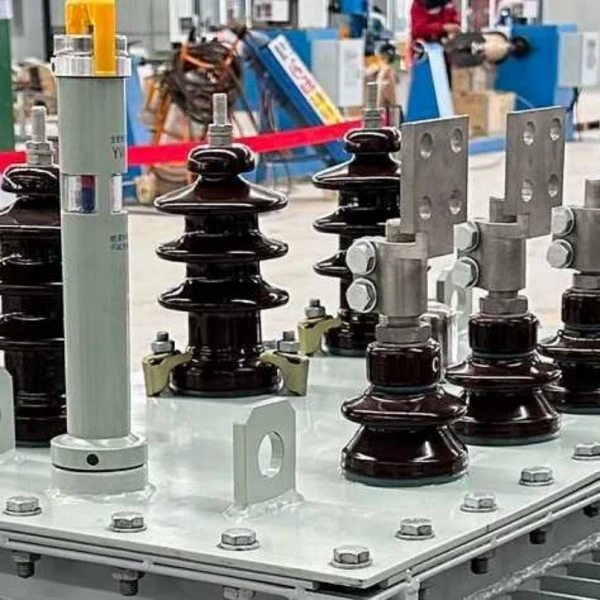

Proteção de segurança abrangente: Transformador trifásico de baixa tensão preenchido com óleo S9equipado com componentes como válvula de alívio de pressão, termômetro com mostrador e relé de gás, que liberam pressão imediatamente quando a pressão interna fica muito alta, garantindo a operação segura do equipamento.

Vantagens dos recursos

Custos operacionais significativamente reduzidos:A principal vantagem reside na eficiência energética. Em comparação com a série S7, os custos operacionais do produto S9 são reduzidos em aproximadamente 19%, resultando em economias substanciais de eletricidade durante a operação a longo prazo.

Alta confiabilidade operacional:Com melhor suporte da extremidade da bobina, uma nova estrutura de isolamento e design resistente a curto-circuitos, sua capacidade de resistir a curtos-circuitos repentinos é significativamente aprimorada. Ele passou em testes repentinos de curto-circuito em um centro de testes reconhecido nacionalmente, garantindo uma operação estável mesmo sob condições adversas, como flutuações na rede.

Custos de manutenção extremamente baixos:A estrutura totalmente vedada elimina a necessidade de substituição do óleo do transformador durante sua vida útil normal, reduzindo significativamente a carga de trabalho e os custos de manutenção.

Alta adaptabilidade e design estético:O design do tanque corrugado não apenas melhora a eficiência da dissipação de calor, mas também resulta em um produto mais compacto e esteticamente agradável, reduzindo o espaço ocupado pela instalação.

Os produtos se adaptam ao meio ambiente

Cenários de aplicação

Os transformadores trifásicos de baixa tensão preenchidos com óleo S9 são usados ​​principalmente em aplicações de distribuição de energia terminal onde a eletricidade de alta tensão de 10kV ou 35kV precisa ser convertida em eletricidade de baixa tensão de 400V. Cenários específicos incluem:

Tipo fechado (série S9-M): Particularmente adequado para indústrias como petróleo e processamento químico. Estes ambientes normalmente contêm grandes quantidades de petróleo e produtos químicos; a estrutura totalmente vedada isola eficazmente gases corrosivos, protege os componentes internos e garante uma operação segura.

Tipo não fechado (Série S9):Amplamente utilizado em empresas industriais e de mineração, canteiros de obras, comunidades residenciais, centros comerciais, aeroportos, estações ferroviárias e outros edifícios industriais e civis em geral como centros de distribuição de energia.

Infraestrutura e Agricultura:Comumente usado em metrôs, plataformas de perfuração, plataformas de produção de petróleo e redes elétricas agrícolas urbanas e rurais para fornecer uma fonte de alimentação estável para vários equipamentos.

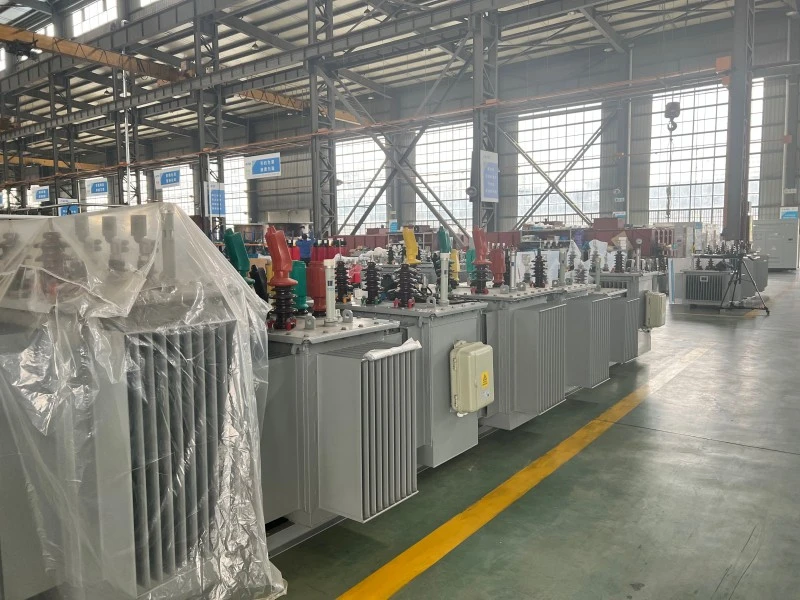

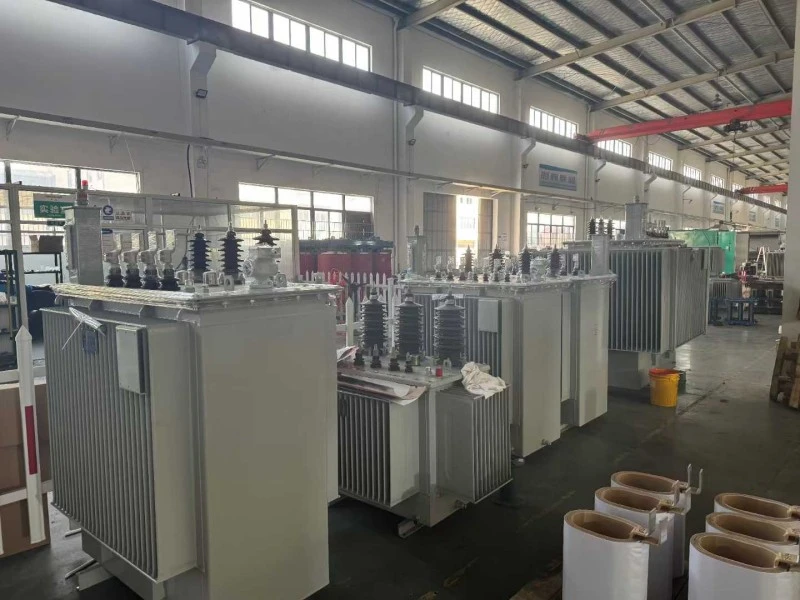

Detalhes de produção

O transformador trifásico a óleo passou por ampla otimização nos detalhes do produto. Através do design refinado dos componentes principais, como núcleo, bobinas, tanque de óleo e fixadores, ele atinge baixas perdas, alta confiabilidade e características livres de manutenção.

Estrutura e processo dos componentes principais

Perguntas frequentes

O que é um transformador de distribuição trifásico imerso em óleo S9?

O transformador de distribuição trifásico imerso em óleo S9 é um dispositivo de distribuição de energia usado para reduzir eletricidade de média tensão, como 6kV, 10kV, 11kV ou 13,8kV, para eletricidade de baixa tensão, como 0,4kV, 0,415kV ou 0,433kV. É amplamente utilizado em plantas industriais, edifícios comerciais, comunidades residenciais, locais de mineração, redes elétricas agrícolas e sistemas de distribuição de serviços públicos.

A relação de tensão do transformador imerso em óleo S9 pode ser personalizada?

Sim. Lugao pode personalizar a relação de tensão de acordo com a rede local e os requisitos do projeto. As opções comuns incluem 10kV/0,4kV, 11kV/0,415kV, 13,8kV/0,4kV e outras combinações de tensão personalizadas. O grupo de vetores, faixa de rosqueamento, frequência e acessórios também podem ser personalizados.

Qual faixa de capacidade está disponível para este transformador?

O transformador de distribuição imerso em óleo S9 pode ser fornecido em diferentes capacidades nominais de acordo com as necessidades do projeto. As capacidades comuns incluem 5kVA, 10kVA, 30kVA, 50kVA, 100kVA, 250kVA, 500kVA, 1000kVA, 1600kVA, 2000kVA e 2500kVA. Entre em contato com a Lugao para uma seleção de modelo adequado com base em sua demanda de carga.

Qual é a diferença entre os transformadores imersos em óleo S9 e S11?

Comparado com a série S9, oSérie S11geralmente tem menor perda sem carga e melhor desempenho de economia de energia. O transformador S9 ainda é amplamente utilizado em muitos projetos de distribuição devido à sua operação estável, design maduro e economia. A seleção final depende do orçamento do projeto, dos requisitos de eficiência, dos padrões locais e das condições operacionais.

O transformador a óleo S9 é adequado para instalação externa?

Sim. O transformador a óleo S9 pode ser projetado para instalação externa. Pode ser equipado com tanque de óleo selado, revestimento anticorrosivo, válvula de alívio de pressão, termômetro, indicador de nível de óleo e outros acessórios de proteção de acordo com os requisitos do projeto. Para ambientes agressivos, forneça altitude, temperatura ambiente, umidade e nível de poluição antes da cotação.

Que método de resfriamento este transformador usa?

O transformador de distribuição imerso em óleo S9 geralmente usa resfriamento ONAN, que significa resfriamento Óleo Natural Ar Natural. O óleo do transformador circula naturalmente dentro do tanque para transferir calor, enquanto a superfície externa do tanque dissipa o calor através do resfriamento natural do ar.

A Lugao pode fornecer serviço OEM ou de transformador personalizado?

Sim. Lugao fornece serviços OEM e de transformadores personalizados. As opções de personalização incluem capacidade nominal, relação de tensão, frequência, grupo vetorial, faixa de derivação, design do gabinete, acessórios do transformador, cor da pintura, placa de identificação e requisitos de embalagem.

Serviço pós-venda do produto

1. Depois que o transformador for instalado e colocado em operação no local, ele estará livre de vazamentos e a tinta não descascará ou desbotará. É fornecida uma garantia de 5 anos; quaisquer problemas de qualidade que ocorram sob uso normal dentro do período de garantia serão cobertos pela garantia.

2. All products are covered by lifetime service, ensuring the completeness of product accessories.

3. A vida útil não é inferior a 30 anos.

4. Em caso de falha do equipamento, o fornecedor responderá dentro de uma hora após receber a notificação do comprador e enviará pessoal técnico ao local dentro de 24 horas no mercado interno.

Compromisso de serviço

1. Nossos produtos são fabricados em estrita conformidade com os requisitos do sistema de gestão de qualidade ISO9001-2015, garantindo 100% de qualidade do produto antes de sair da fábrica.

2. Nossa empresa oferece serviços abrangentes de pré-venda, vendas e pós-venda para garantir a satisfação do cliente.

1. Nossa empresa oferece garantia de 60 meses. Em caso de qualquer problema de qualidade, repararemos ou substituiremos o produto gratuitamente, garantindo 100% de satisfação do cliente.

O projeto e teste de transformadores devem obedecer às seguintes normas:

GB1094.1~2-1996, GB1094.3-2003, GB1094.5-2008 《Transformadores de potência》

GB/T6451-2015 《Especificações e requisitos técnicos para transformadores de potência imersos em óleo》

JB/T3837-2010 《Método de compilação de designações de tipo para produtos de transformadores》

GB/T311.1-3.11-97 《Coordenação de isolamento e técnicas de teste de alta tensão para equipamentos de transmissão e transformação de alta tensão》

GB10237-88 《Níveis de isolamento e testes dielétricos para transformadores de potência - folgas de ar para isolamento externo》

GB7595-87 《Padrão de qualidade para óleo de transformador em serviço》

GB7328-87 《Medição do nível sonoro para transformadores》

GB7534-87 《Medição de Descarga Parcial》

GB/T15164-94 《Guia de carregamento para transformadores de potência imersos em óleo》

DL/T586-95 《Guia Técnico para Supervisão de Fabricação de Usuários de Equipamentos Elétricos》

GB/T311.1-3.11-97 《Coordenação de isolamento e técnicas de teste de alta tensão para equipamentos de transmissão e transformação de alta tensão》

GB2536-1990 《Óleo de transformador》

JB/T56011-92 《Classificação de qualidade de produto para transformadores de potência imersos em óleo》

ZBK41005-89 《Nível sonoro de transformadores 6-220KV》
