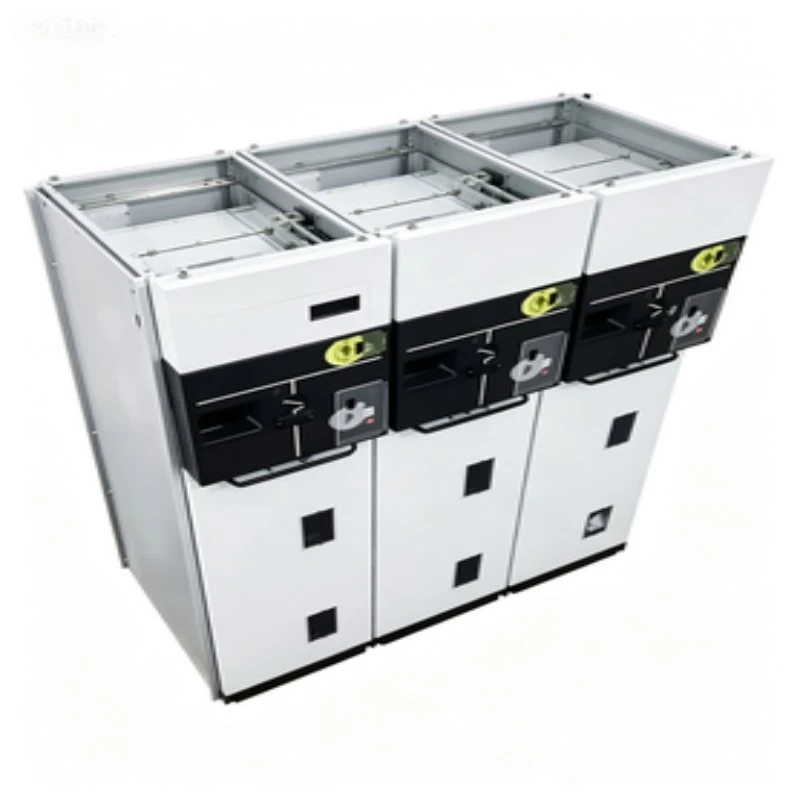

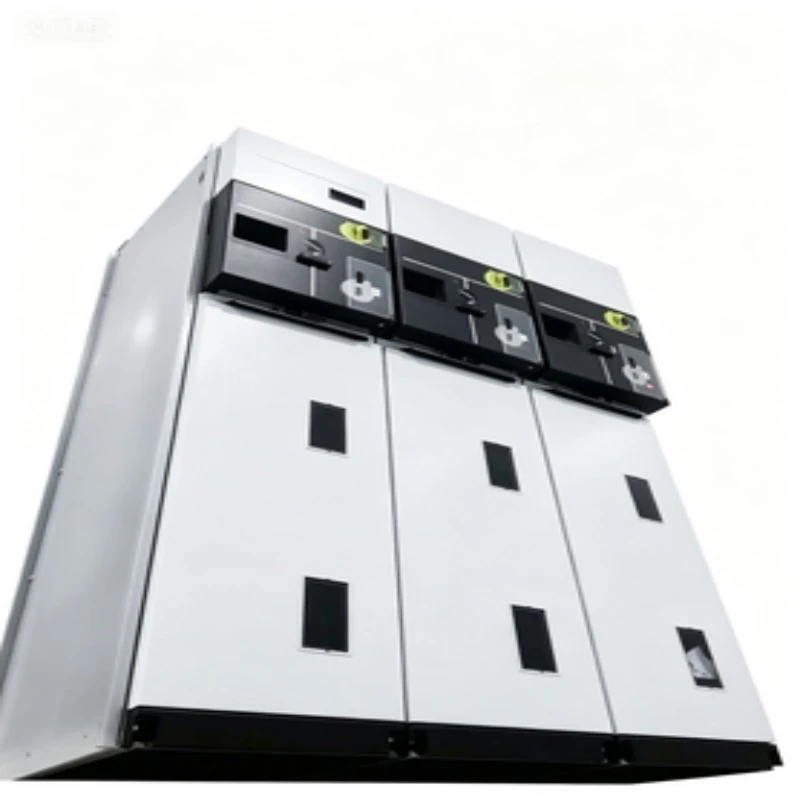

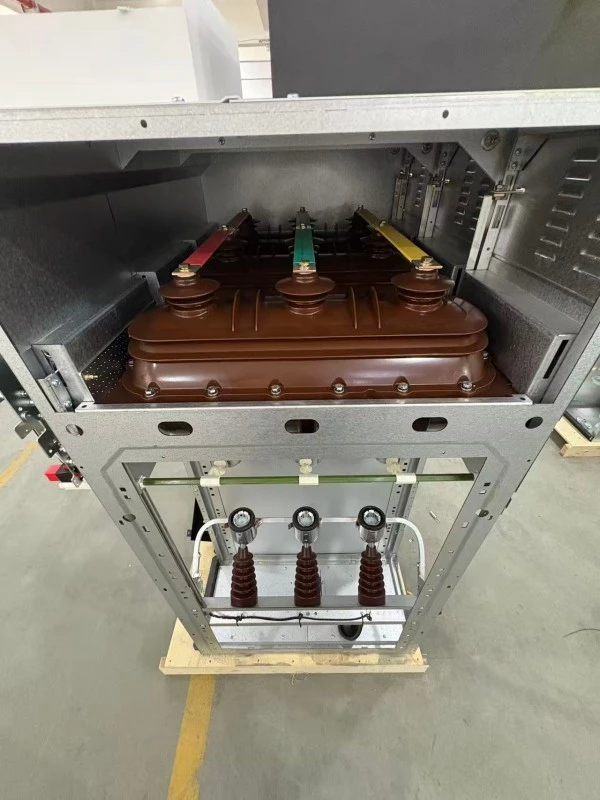

Painel de distribuição extraível da unidade principal de anel Sf6

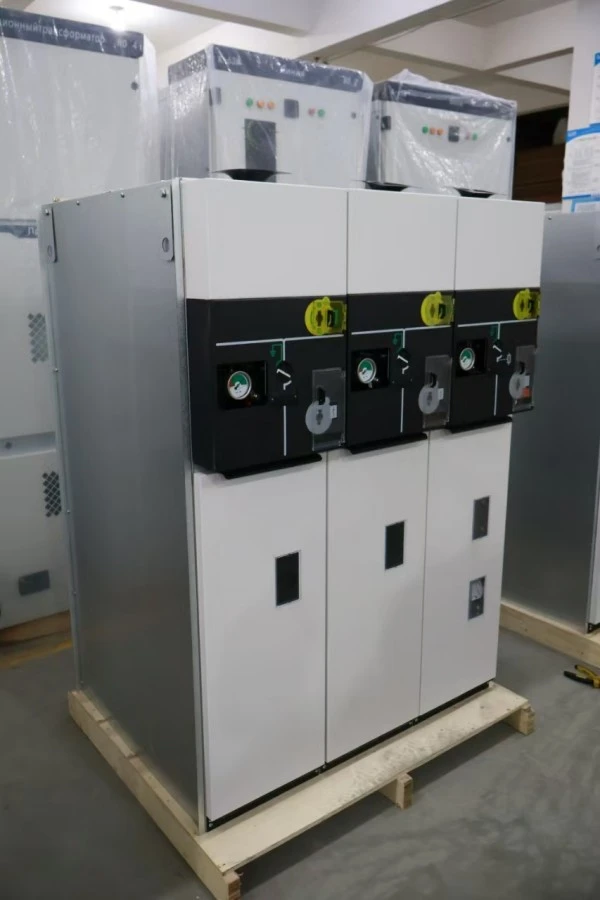

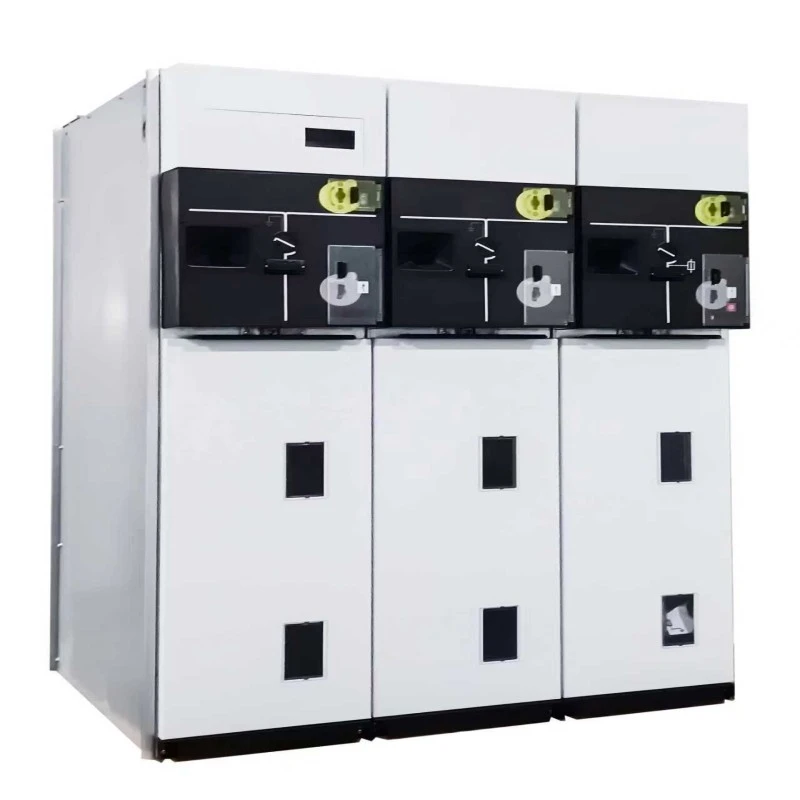

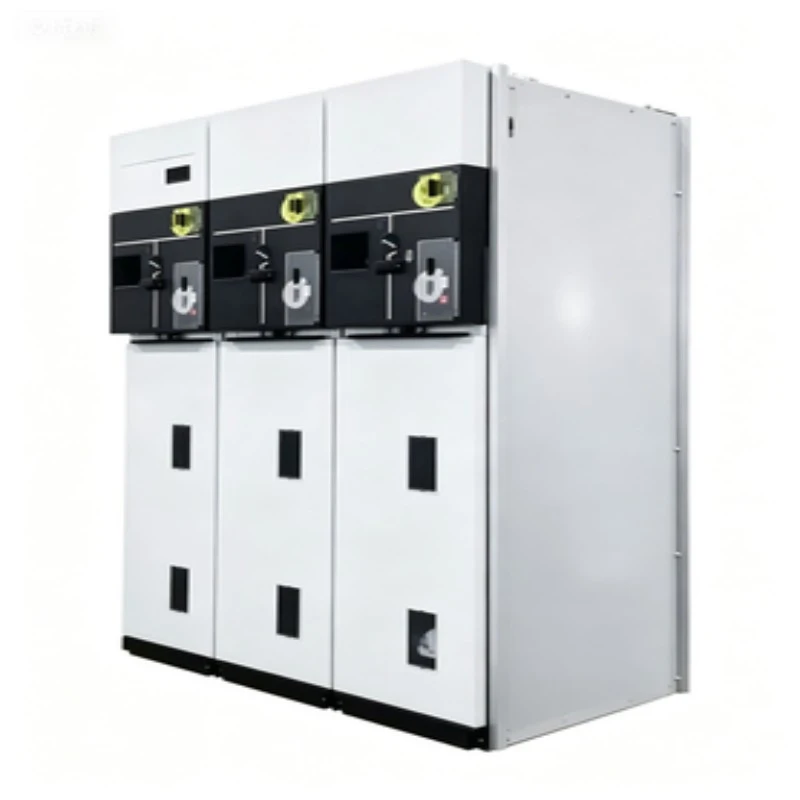

O que é o painel extraível da unidade principal de anel SF6?

Ocomutadoré um painel de distribuição com invólucro metálico e isolado em SF6, montado em fábrica, projetado para redes em anel de média tensão (até 24kV/36kV). Ao contrário do tipo fixoRMUs, esta versão extraível apresenta dispositivos de comutação removíveis montados em caminhão --- normalmente um disjuntor a vácuo ou uma chave seccionadora de carga SF6 que pode ser fisicamente removida do gabinete para manutenção, inspeção ou substituição sem desenergizar todo o barramento.

O que isso pode fazer?

Este painel extraível SF6 da unidade principal de anel executa três funções críticas na distribuição de energia:

1. Conexão de rede em anel---Conecta alimentadores de entrada de duas direções, permitindo fonte de alimentação redundante.

2. Proteção do transformador --- Comuta e protege transformadores de distribuição de até 2500kVA usando fusíveis integrados ou um disjuntor.

3. Isolamento para manutenção---O mecanismo extraível fornece uma lacuna de ruptura visível, garantindo segurança absoluta para o pessoal que trabalha a jusante.

4. Interrupção de falha --- Interrompe correntes de curto-circuito de até 25kA.

5. Teste de cabos e aterramento --- Interruptor de aterramento e portas de teste de cabos permitem um trabalho seguro com cabos.

Cada painel RMU SF6 da Lugao Power está em conformidade com a IEC 62271-200, oferecendo capacidade de abertura/interrupção de carga e resistência à corrente de falha em um espaço compacto (largura tão baixa quanto 450 mm por painel).

Parâmetro do produto (especificação)

Nota: Os parâmetros técnicos podem variar de acordo com a configuração selecionada. Entre em contato com a Lugao Power para obter a ficha técnica final.

Característica e aplicação do produto

Perguntas e respostas sobre recursos – Compreendendo a vantagem retirável

Q1: O que torna o design extraível melhor do que uma RMU fixa?

R: Uma RMU fixa requer a desenergização completa do painel para manutenção do painel. Com um painel extraível Ring Main Unit sf6, basta estender o módulo de comutação para a posição “desconectado” ou “teste”. O barramento permanece energizado e os circuitos a jusante podem ser atendidos com segurança. O tempo de inatividade reduz de horas para minutos.

Q2: Como posso saber se o caminhão extraível está na posição correta?

R: O projeto do Lugao Power inclui três posições mecânicas distintas --- Conectado, Teste e Desconectado --- cada uma com feedback tátil, indicadores visuais no caminhão e contatos auxiliares para monitoramento remoto SCADA. Uma veneziana de segurança cobre automaticamente os contatos fixos quando o caminhão é retirado.

Q3: O gás SF6 é isento de manutenção neste projeto extraível?

R: Sim. O tanque de SF6 é selado para toda a vida (≥30 anos em condições normais). O mecanismo extraível está localizado no compartimento de baixa tensão ou na área frontal do caminhão – não dentro do tanque de gasolina. Portanto, retirar a chave não perturba a pressão do SF6 ou a integridade dielétrica. Este é um diferencial importante da unidade principal de anel extraível SF6.

Q4: Esta RMU suporta controle remoto?

R: Sim. Os caminhões extraíveis podem ser equipados com mecanismos motorizados e sensores de feedback de posição, permitindo inserção/extração totalmente remota – compatível com mensagens IEC 61850 GOOSE.

Aplicações adequadas para painéis isolados a SF6

Detalhes de produção

Cada painel extraível Ring Main Unit sf6 é produzido em nossas instalações certificadas ISO 9001 com linhas de montagem dedicadas para variantes fixas e extraíveis.

Principais etapas de produção:

1. Fabricação de tanques --- aço inoxidável de 3 mm, soldagem robótica a laser, teste de vazamento de hélio 100% (taxa de vazamento <1×10⁻⁶ mbar·L/s).

2. Processamento de SF6---Enchimento a vácuo com ponto de orvalho ≤ -50°C, pressão calibrada na referência de 20°C.

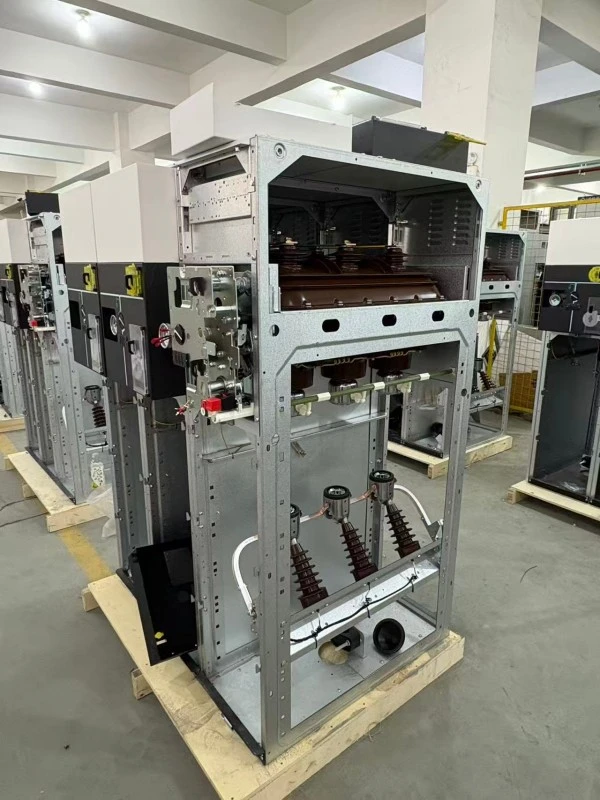

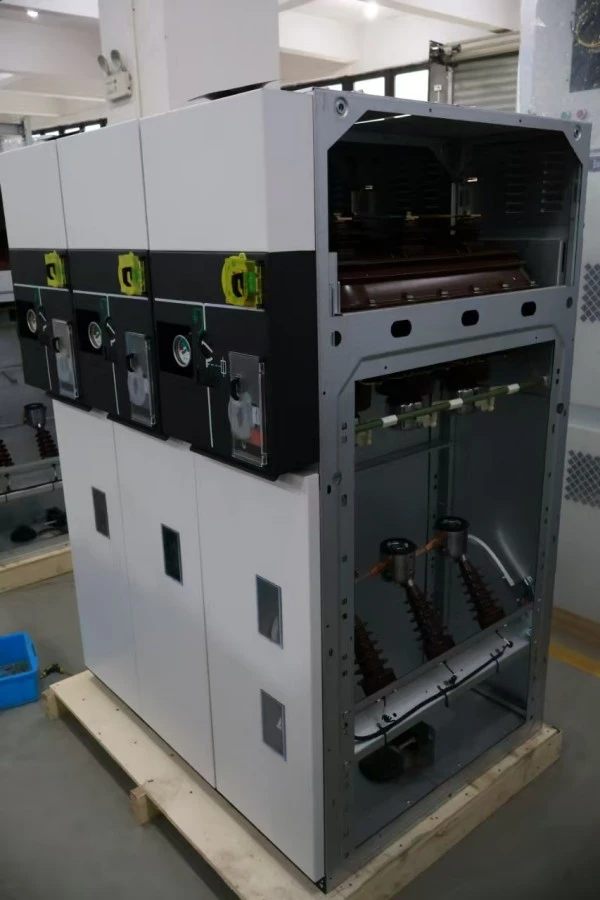

3. Conjunto de caminhão extraível --- Trilhos guia de precisão, rolos antifricção, contatos primários autocompensadores (cobre banhado a prata, espessura de 12μm).

4. Ajuste de intertravamento --- Cada unidade passa por 200 ciclos de inserção/retirada para verificar os intertravamentos mecânicos.

5. Teste de alta tensão --- Freqüência de potência suportável: 42kV/1min (unidades de 12kV); descarga parcial <5pC a 1,2Ur.

6. Teste de aumento de temperatura --- Com corrente nominal de 1,1 ×, todos os pontos dentro dos limites padrão.

7. Número de série exclusivo --- Gravado no gabinete e no caminhão extraível para rastreabilidade total.

Pontos de verificação de controle de qualidade

Embalagem

Cada painel de painel extraível da unidade principal do anel sf6 é embalado individualmente para exportação:

Marcações na caixa:

1. “Cheio de gás SF6 – Não deixe cair”

2. “Caminhão extraível para dentro – manuseie com cuidado”

3. Centro de gravidade, pontos de elevação, etiquetas frágeis

O caminhão extraível é enviado dentro do painel (na posição Desconectado) para evitar danos. Para pedidos com vários caminhões, está disponível embalagem separada opcional.

Pós-venda e garantia

Período de garantia:

12 meses a partir da data de comissionamento ou 18 meses a partir da data de envio (o que ocorrer primeiro).

O que está coberto:

1. Todas as peças mecânicas, incluindo caminhão extraível, intertravamentos, venezianas

2. Sistema de gás SF6 (exceto recarga de gás devido a vazamento do cliente)

3. Contatos primários e secundários

4. Mecanismo de interruptor de aterramento

O que não está coberto:

1. Danos durante retirada/inserção inadequada

2. Modificações na fiação externa

3. Atos da natureza (inundação, relâmpagos)

4. Consumíveis (fusíveis, lâmpadas indicadoras)

Compromissos de serviço:

1. Resposta à consulta técnica: dentro de 2 horas (dias úteis)

2. Envio de peças de reposição: dentro de 24 horas

3. Solução de problemas remotos: suporte gratuito para videochamadas

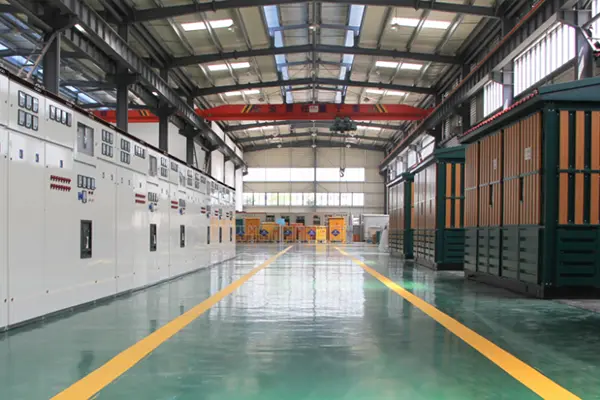

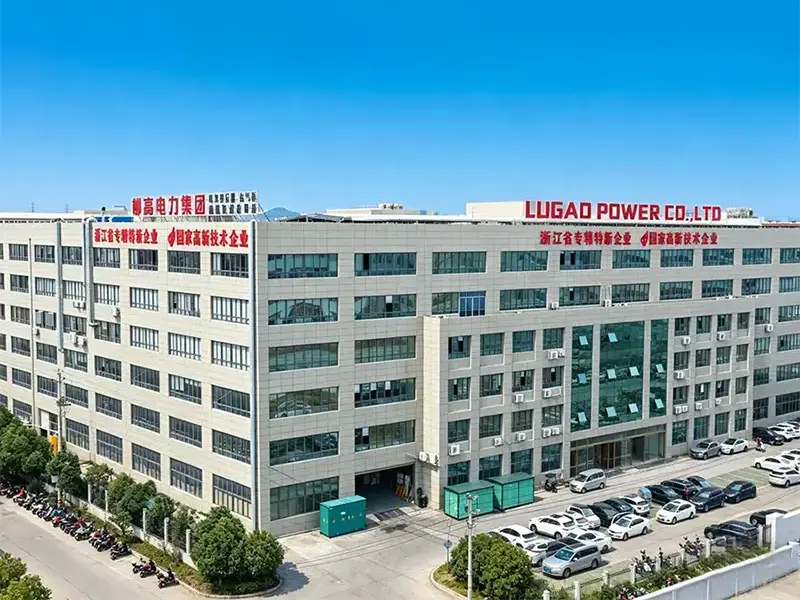

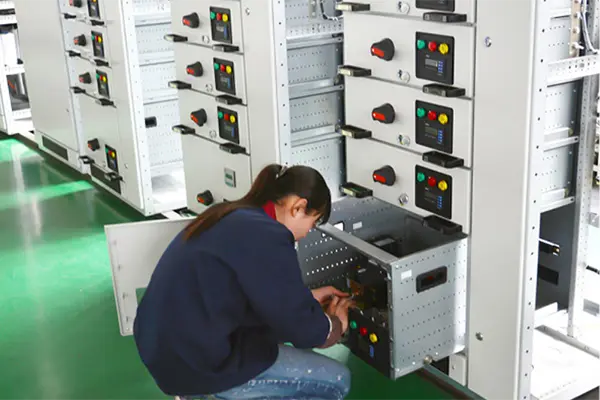

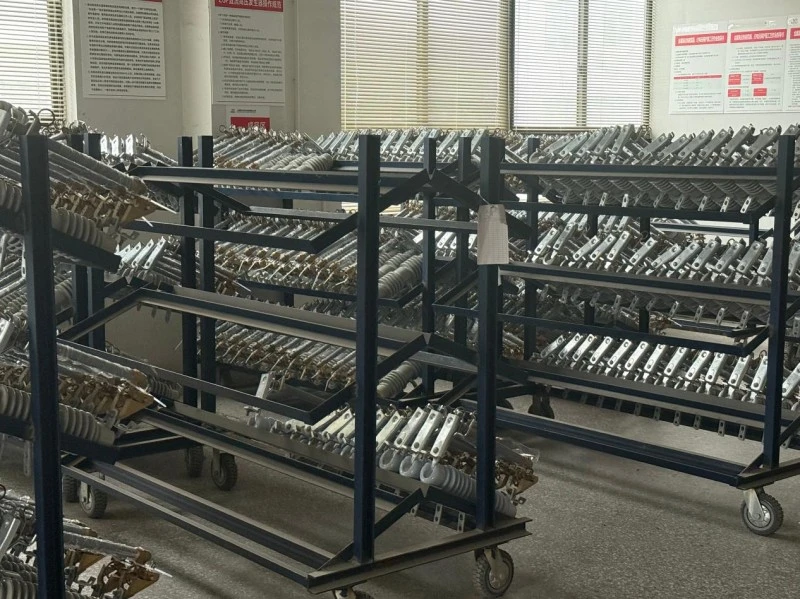

Fabricação e Controle de Qualidade

é especializada em P&D e fabricação de equipamentos de transmissão e distribuição de energia de alta, média e baixa tensão, incluindo transformadores,comutador, disjuntores, seccionadores e produtos elétricos relacionados.

Com recursos internos de produção, engenharia e testes, a Lugao Power fornece soluções OEM/ODM personalizadas e soluções completas de distribuição de energia para concessionárias, instalações industriais, projetos de energia renovável e aplicações de infraestrutura em todo o mundo.
