Painel de distribuição de energia fixa XL-21

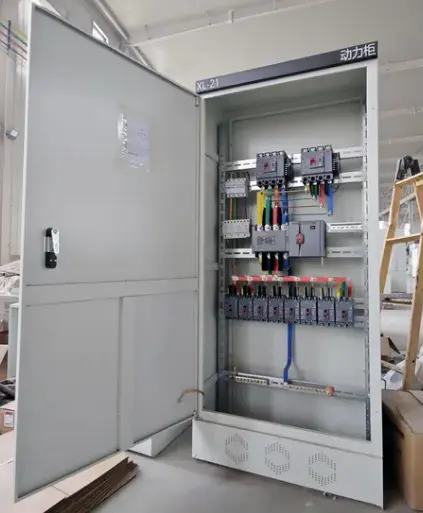

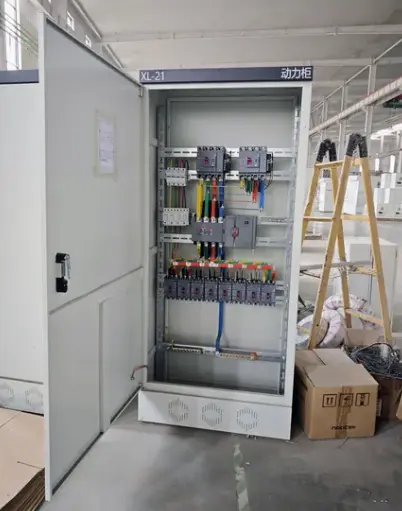

O quadro de distribuição de energia fixa XL-21 é um gabinete de distribuição de energia de baixa tensão fechado montado na parede ou no chão, normalmente classificado para até 630A. Ele apresenta uma estrutura de montagem interna de tipo fixo – o que significa que todos os disjuntores, contatores, medidores e terminais são montados permanentemente em trilhos internos ou placas de montagem, em vez de serem extraíveis.

O que este produto faz?

● Recebe e distribui energia elétrica de uma fonte principal de entrada para vários circuitos ramificados de saída

● Fornece proteção contra sobrecorrente e curto-circuito para equipamentos posteriores usando disjuntores em caixa moldada (MCCBs) ou disjuntores miniatura (MCBs)

● Permite o controle local de motores, circuitos de iluminação e outras cargas através de botões ou interruptores seletores montados na porta

● Abriga dispositivos de medição e monitoramento, como amperímetros, voltímetros e medidores de energia digitais

● Isola circuitos para manutenção segura usando um interruptor de entrada principal ou disjuntor

Parâmetros Técnicos

Padrões e Certificações

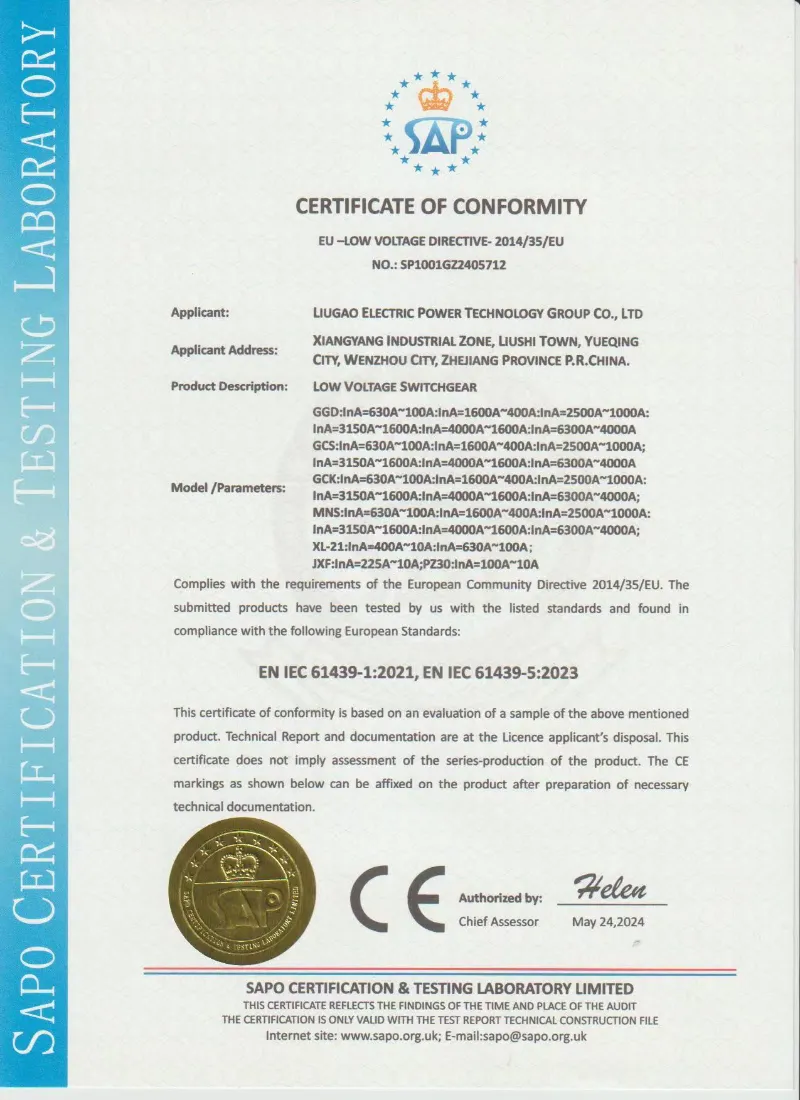

O Quadro de Distribuição de Energia Fixa XL-21 pode ser fabricado de acordo com IEC 61439, GB/T 7251 e requisitos técnicos específicos do projeto. A Lugao Power oferece suporte a testes de rotina de fábrica antes do envio, incluindo teste de resistência de isolamento, teste de tensão suportável de frequência de energia, inspeção de fiação, teste de operação mecânica e inspeção visual.

• Conjuntos de manobra e controle de baixa tensão IEC 61439
• Sistema de gerenciamento de qualidade de fábrica ISO
• Relatório de teste de rotina disponível antes da entrega
• Inspeção de terceiros apoiada mediante solicitação
• Personalização OEM e específica do projeto disponível

Ao contrário dos extraíveis maiorescomutador, o XL-21 foi projetado para aplicações onde as mudanças de circuito são pouco frequentes e a simplicidade é valorizada em detrimento da flexibilidade modular. Seu design fixo oferece menor custo inicial, menor área ocupada e instalação mais fácil. Em essência, o gabinete de distribuição XL-21 é o carro-chefe da distribuição de energia de pequeno a médio porte - confiável, descomplicado e econômico.

Vantagens do produto

O quadro de distribuição de energia fixa XL-21 oferece diversas vantagens atraentes que o tornam a escolha preferida para aplicações de distribuição fixa.

Recursos do produto

O painel de distribuição de energia de baixa tensão incorpora as seguintes características distintivas que o diferenciam das caixas de distribuição fixa concorrentes.

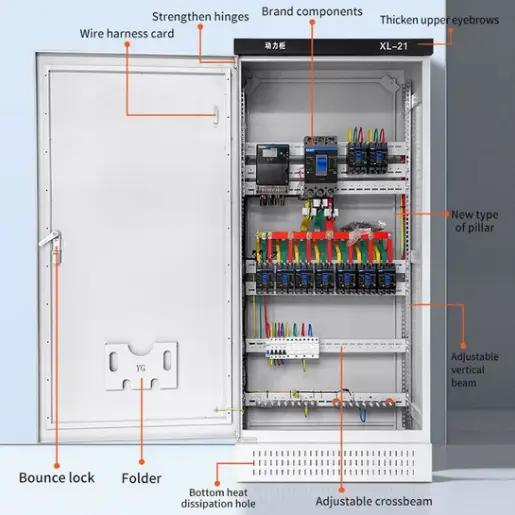

Estrutura soldada com revestimento duplo: A estrutura principal é construída em aço laminado a frio de 1,5 mm a 2,0 mm com soldagem a arco contínuo com proteção de CO₂ em todas as juntas. Após a soldagem, todo o invólucro é submetido a desengorduramento, fosfatação e pintura eletrostática a pó (mínimo 70 μm) em RAL 7035. Esta proteção de camada dupla supera significativamente as caixas rebitadas ou montadas com parafusos em ambientes corrosivos.

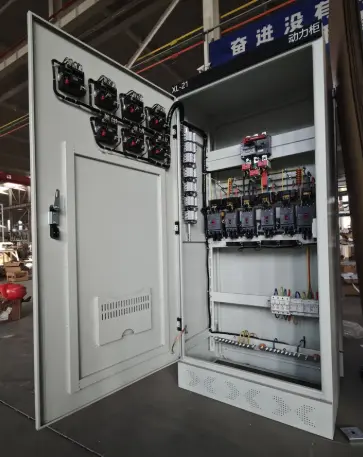

Porta de batente com abertura de 130°: A porta frontal está equipada com dobradiças de aço inoxidável de alta resistência que permitem uma abertura de 130°, além de um mecanismo de travamento de três pontos (superior, intermediário, inferior) com maçaneta padrão DIN. Uma janela transparente do instrumento é fornecida para leitura do medidor sem abrir a porta.

Painéis laterais e traseiros removíveis: Ambos os painéis laterais e o painel traseiro são removíveis usando uma chave sextavada padrão. Isso permite acesso de 360° aos componentes internos durante a instalação ou manutenção — um recurso raramente encontrado em caixas de distribuição de baixo custo.

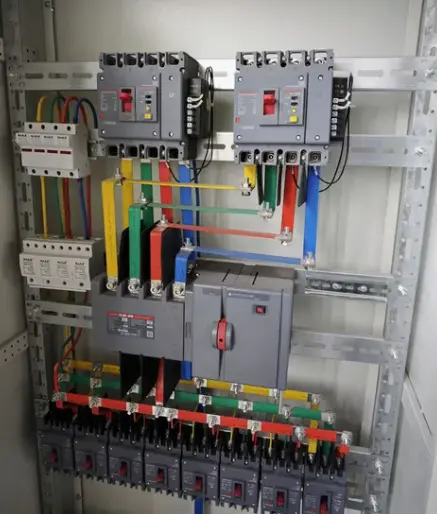

Trilhos de montagem universais: Internamente, o gabinete é equipado com placas de montagem perfuradas (para dispositivos montados com parafusos) e trilhos DIN (para dispositivos de encaixe). Este projeto de sistema duplo acomoda qualquer marca de MCCB, MCB, contator ou bloco de terminais.

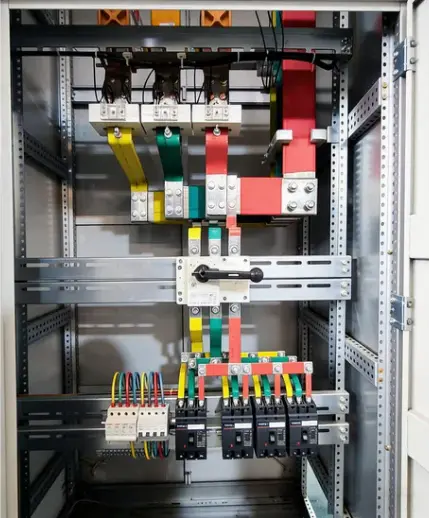

Barramentos neutros e de aterramento integrados: A barra neutra de cobre instalada de fábrica (capacidade total) e a barra de aterramento (meia capacidade) percorrem toda a altura do gabinete, com pontos de conexão pré-perfurados a cada 50 mm. Não há necessidade de adicionar barramentos separados no local.

Sistema de gerenciamento de cabos: Calhas verticais para cabos nos lados esquerdo e direito, cada uma com tampas removíveis. As aberturas para entrada/saída de cabos são fornecidas nas paredes superior, inferior e em ambas as paredes laterais. Um duto de fiação de controle separado separa a fiação de baixa tensão dos cabos de alimentação.

Interruptor de isolamento de entrada com intertravamento de porta: A alavanca do interruptor de entrada principal é intertravada mecanicamente com a porta frontal – a porta não pode ser aberta a menos que o interruptor principal esteja na posição DESLIGADO. Este recurso de segurança evita o contato acidental com peças energizadas.

Rotulagem de circuito serigrafada: Cada posição do circuito é claramente identificada na placa de montagem interna usando impressão serigrafada resistente ao desgaste. As etiquetas não desbotam nem descascam como adesivos.

Aplicação do produto

O quadro de distribuição de energia fixa XL-21 é amplamente utilizado nos seguintes setores:

● Plantas industriais – Oficinas mecânicas, linhas de montagem, equipamentos de manuseio de materiais, estações de soldagem (normalmente alimentadores 100A–630A)

● Edifícios comerciais – Shopping centers, andares de escritórios, lojas de varejo, restaurantes (iluminação e distribuição geral de energia)

● Complexos residenciais – Distribuição de pisos de edifícios de apartamentos, instalações comunitárias, iluminação de estacionamentos

● Infraestrutura – Iluminação de túneis, energia de postos de pedágio, gabinetes de controle de iluminação pública

● Sistemas HVAC – Distribuição principal para plantas de resfriamento, unidades de tratamento de ar, salas de bombas

● Energia temporária no local – Trailers de construção, distribuição de energia para eventos, cenários de produção de filmes

Em todos esses cenários, o gabinete de distribuição elétrica oferece um equilíbrio entre custo, confiabilidade e facilidade de manutenção que equipamentos de manobra mais complexos não conseguem igualar.

Perguntas frequentes

Qual é a faixa de corrente nominal do quadro XL-21?

A caixa de distribuição de energia fixa XL-21 geralmente pode ser configurada de 100A a 630A de acordo com a carga do projeto e design do circuito.

Lugao pode personalizar o layout dos componentes internos?

Sim. Podemos personalizar o layout de MCCBs, MCBs, contatores, medidores, terminais, barramentos e posições de entrada de cabos de acordo com seu diagrama unifilar.

Que informações devo fornecer para cotação?

Forneça tensão nominal, corrente nominal, número de circuitos de entrada e saída, especificações do disjuntor, grau de proteção, tipo de instalação, quantidade e porta de destino.

Você pode fornecer diagramas de fiação antes da produção?

Sim. A Lugao pode fornecer desenhos de layout, diagramas de fiação e documentos de confirmação técnica antes da produção para aprovação do cliente.

O gabinete XL-21 é adequado para uso externo?

Os gabinetes XL-21 padrão são usados ​​principalmente em ambientes internos. Para aplicações externas, podemos personalizar maior proteção IP, estrutura à prova de chuva e revestimento anticorrosivo.

Embalagem, envio, pós-venda e perguntas frequentes

Embalagem e envio

Embalagem individual:Cada gabinete é embrulhado em papel antiferrugem VCI, depois em plástico bolha, depois em filme stretch e, finalmente, colocado em uma caixa de compensado de 10 mm com protetores de borda de aço.

Termos de envio:FOB Ningbo, principais portos CIF ou Ex-works.

Tempo de espera:15 dias úteis para configurações padrão (até 10 unidades).

Serviço Pós-Venda – Garantia de 1 Ano

●Período de garantia:12 meses a partir do comissionamento ou 18 meses a partir do envio, o que ocorrer primeiro.

●Cobertura:Defeitos de fabricação, incluindo rachaduras na solda da estrutura, falha no revestimento (não abrasivo), intertravamento da porta defeituoso e erros de fiação.

● Exclusões:Danos causados ​​por instalação inadequada, sobrecarga além da corrente nominal, impacto físico, corrosão por produtos químicos não especificados ou força maior.
