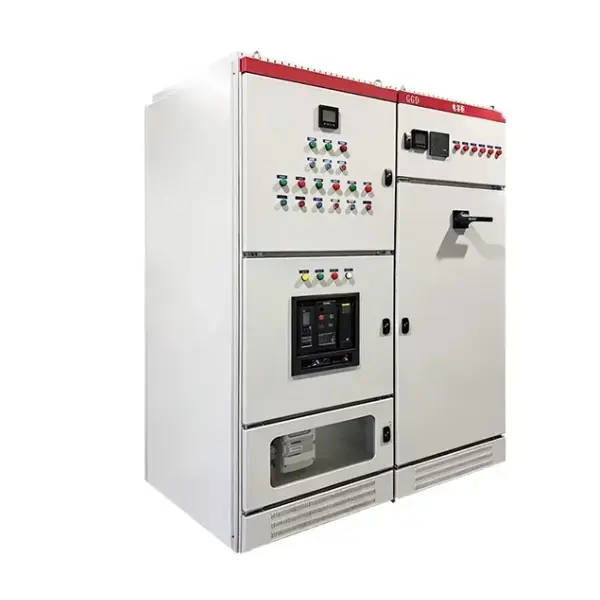

Painel de distribuição modular de baixa tensão tipo fixo GGD

Definição e identidade central

O conjunto de manobra modular de baixa tensão tipo fixo GGD é um conjunto de manobra interno, de piso e invólucro metálico. Ele é projetado especificamente paradistribuição de energia CA de baixa tensãoem sistemas elétricos industriais e comerciais trifásicos. Como produto fundamental na hierarquia de distribuição de energia, fica entre os terminais secundários do transformador e os quadros de distribuição do ramal final, funcionando como o centro de energia primário de uma instalação.

Parâmetros do produto

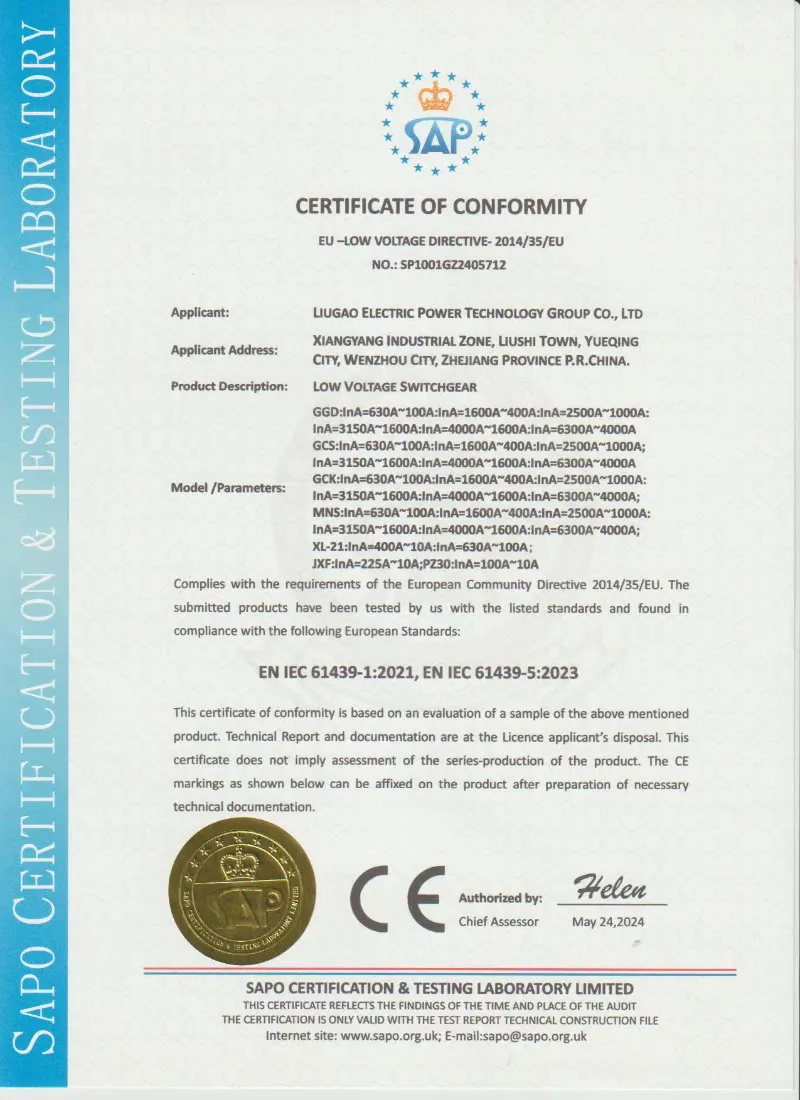

Certificação e Garantia de Qualidade

Lugãofabrica painéis de baixa tensão do tipo fixo GGD de acordo com os requisitos técnicos do projeto e padrões aplicáveis ​​de painéis de baixa tensão. Inspeções de rotina e relatórios de teste podem ser fornecidos antes do envio de acordo com o acordo técnico confirmado.

• Projeto e testes baseados em IEC 61439-1/2
• Fabricação e inspeção baseadas em GB/T 7251
• Teste de resistência à frequência de energia
• Teste de resistência de isolamento
• Inspeção de fiação e operação funcional
• Verificação de aumento de temperatura de acordo com configuração
• Relatório de teste de rotina antes do envio
• Fotos de inspeção de fábrica disponíveis mediante solicitação

Filosofia de Instalação Fixa

Ao contrário do quadro de distribuição extraível, onde as unidades funcionais podem ser retiradas em corrediças, o GGD emprega um conceito de montagem permanentemente fixa:

● Todos os dispositivos primários – disjuntores abertos (ACBs), disjuntores em caixa moldada (MCCBs) e chaves de isolamento – são aparafusados ​​diretamente em placas de montagem rígidas.

● As conexões elétricas entre dispositivos e barramentos são cabeadas usando links de cobre parafusados ​​ou conexões de cabo, e não contatos plug-in.

● Essa abordagem fixa elimina a complexidade mecânica, o custo e a manutenção associados aos mecanismos deslizantes, tornando-a ideal para instalações estáveis ​​e de longo prazo, onde as posições dos circuitos raramente mudam.

Construção de gabinete modular

● O gabinete é construído a partir de cubículos modulares padronizados, cada um compartilhando a mesma altura e profundidade:

● Dimensões da estrutura: 2.200 mm (A) × 600/800/1.000/1.200 mm (L) × 600/800 mm (P)

● Cada cubículo é um módulo de aço soldado independente que pode ser aparafusado lado a lado para formar uma linha contínua de quadros de distribuição.

● Os cubículos são funcionalmente classificados como unidades de entrada (recepção de alimentação), acoplador de barramento (interconexão de barramento) ou unidade de alimentação (distribuição de saída).

Vantagens do produto

Vantagem 1 – Robustez Estrutural

A estrutura de aço 8MF reforçada ajuda a manter a estabilidade mecânica sob o nível confirmado de resistência a curto-circuito. Corrente suportável de pico nominal: 63kA. A estrutura do gabinete foi projetada para suportar requisitos de resistência a curto-circuitos específicos do projeto. A corrente suportável de pico nominal pode ser configurada de acordo com o projeto elétrico confirmado.

Vantagem 2 – Implementação Modular e Rápida

Cubículos de entrada, acoplador e alimentador padronizados. Mesma altura/profundidade. Configuração rápida do projeto, organizando unidades padrão lado a lado. Reduz o tempo de instalação no local e a complexidade do projeto.

Vantagem 3 – Ciclo de vida econômico

A montagem fixa (sem mecanismos extraíveis) reduz o custo inicial. Sem corrediças de gaveta, contatos plugáveis ​​ou intertravamentos complexos. Manutenção mínima, custo total de propriedade competitivo.

Vantagem 4 – Gerenciamento Térmico Otimizado

Resfriamento por convecção natural: venezianas inferiores + tampa superior ventilada. Cria o efeito de chaminé – o ar quente sai, o ar frio entra. Sem ventiladores, sem ruído, sem manutenção extra.

Vantagem 5 – Manutenção e Operação Simplificadas

Controles, medidores, indicadores na porta frontal em altura ergonômica. Alças do disjuntor acessíveis sem abertura da porta. Layout interno espaçoso com barramentos, disjuntores e compartimentos de cabos separados – fácil inspeção visual.

Recursos do produto

Característica 1: Sistema de revestimento em pó multicamadas

Cada painel de aço passa por um pré-tratamento em cinco estágios (desengorduramento, enxágue, fosfatização, passivação e secagem) antes de receber uma camada eletrostática uniforme de pó de epóxi-poliéster. Este revestimento oferece adesão superior e resistência à umidade, garantindo aPainel de distribuição modular de baixa tensão tipo fixo GGDmantém sua aparência e proteção contra corrosão mesmo em ambientes industriais tropicais ou com alta umidade.

Característica 2: Barreiras de arco transparentes

Barreiras de policarbonato entre o barramento principal e os compartimentos dos dispositivos. Fornece separação física visível para segurança do operador durante a inspeção, ao mesmo tempo que permite a confirmação visual da condição do barramento.

Característica 3: Zona espaçosa de terminação de cabos

● Grande compartimento inferior para cabos com placa passa-cabos aberta, acomodando grandes raios de curvatura do cabo de alimentação. Grampos de cabo ajustáveis ​​incluídos para aliviar o estresse nas conexões elétricas.

Característica 4: Barramento de aterramento integrado

O barramento de aterramento contínuo de cobre percorre todo o comprimento da montagem com pontos pré-perfurados por cubículo. Simplifica a ligação à terra no local para circuitos de entrada e saída, garantindo a conformidade do sistema de ligação à terra.

Característica 5: alça externa com fornecimento de cadeado

Alavancas do disjuntor principal montadas externamente, traváveis ​​na posição DESLIGADA. Permite LOTO mecânico seguro durante a manutenção, proporcionando claro isolamento visual.

Recurso 6:Configuração de barramento flexível

Suporta entrada de cabo superior/inferior e distribuição 3P4W ou 3P5W. Barramentos de fase claramente marcados com código de cores padrão (amarelo, verde, vermelho, azul para neutro) para minimizar erros de fiação.

Aplicação do produto

O quadro modular de baixa tensão tipo fixo GGD é amplamente implantado em vários setores onde a distribuição fixa confiável é priorizada:

● Serviços Prediais e Infraestrutura: Distribuição de iluminação de escadas em torres residenciais altas, fornecimento de energia para ventilação de estacionamento subterrâneo e gabinetes de controle de iluminação pública municipal.

● Sistemas Auxiliares Industriais: Painéis de energia para salas de compressores, alimentadores de motores de processos não críticos em fábricas de cimento e agregados e quadros de distribuição de armazéns de fábricas.

● Tratamento de Água e Efluentes: Motores alimentadores de estações de bombeamento para captação de água bruta e descarga de efluentes tratados, além de alimentação de energia para equipamentos de dosagem de produtos químicos.

● Energia Renovável: Painéis combinadores AC e quadros auxiliares de distribuição de energia em parques solares montados no solo.

● Instalações Comerciais: Painéis de distribuição e sincronização de geradores de backup em shopping centers e painéis alimentadores de chillers HVAC em estações de energia de campus universitários.

● Energia temporária e de construção: Caixas de distribuição de energia temporárias e painéis de fornecimento de energia para guindastes de construção, onde a construção robusta e fixa oferece melhor durabilidade do que projetos de painéis mais leves.

Embalagem e Envio

Cada gabinete de distribuição de baixa tensão GGD é protegido com filme antiferrugem, enchimento de espuma e embalagem de exportação de compensado. A base do gabinete pode ser projetada para manuseio de empilhadeiras de acordo com os requisitos de envio.

Embalagem: filme stretch, proteção à prova de umidade e caixa de exportação de compensado

Envio: FOB Ningbo, principais portos CIF ou EXW disponíveis

Fixação do gabinete: componentes internos reforçados antes do envio

Documentos: lista de embalagem, diagrama de fiação e relatório de teste incluídos

Serviço pós-venda

Suporte técnico para instalação e comissionamento

Diagrama de fiação e suporte para desenho de layout

Orientação sobre peças de reposição para disjuntores, medidores e componentes de controle

Termos de garantia de acordo com o contrato de pedido confirmado

Perguntas frequentes

Q1: Qual é a diferença entre o painel fixo GGD e o painel extraível GCS/MNS?

O GGD utiliza disjuntores de montagem fixa e conexões com fio, enquanto o GCS ou o MNS utilizam unidades de gaveta extraíveis. O GGD é mais econômico para sistemas de distribuição estáveis, onde os circuitos não precisam de substituição frequente.

Q2: O gabinete GGD pode ser personalizado de acordo com meu diagrama unifilar?

Sim. A Lugao pode configurar gabinetes de entrada, alimentador, acoplador de barramento, medição e compensação de capacitor de acordo com seu diagrama elétrico e requisitos da marca do componente.

Q3: Quais marcas de componentes podem ser usadas?

As opções comuns incluem ABB, Schneider, Siemens, CHINT, Delixi ou outras marcas específicas do projeto, dependendo do orçamento e dos requisitos técnicos.

Q4: Quais documentos são fornecidos antes do envio?

Podemos fornecer desenhos de layout, diagramas de fiação, relatórios de testes de rotina, listas de embalagem e fotos do produto antes do envio de acordo com o pedido confirmado.
