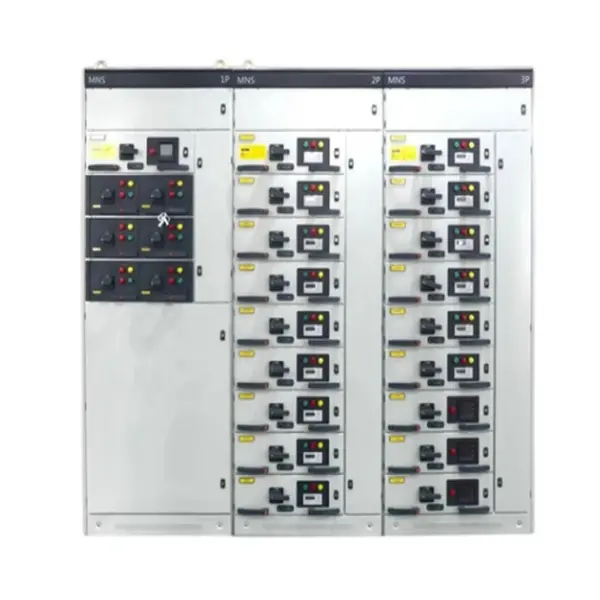

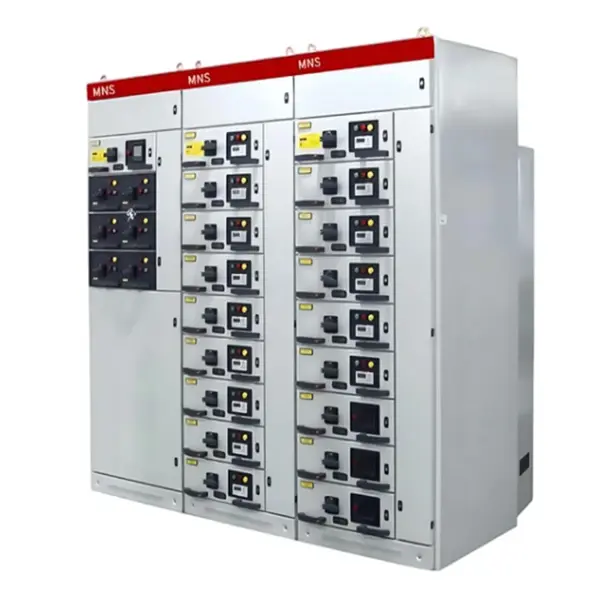

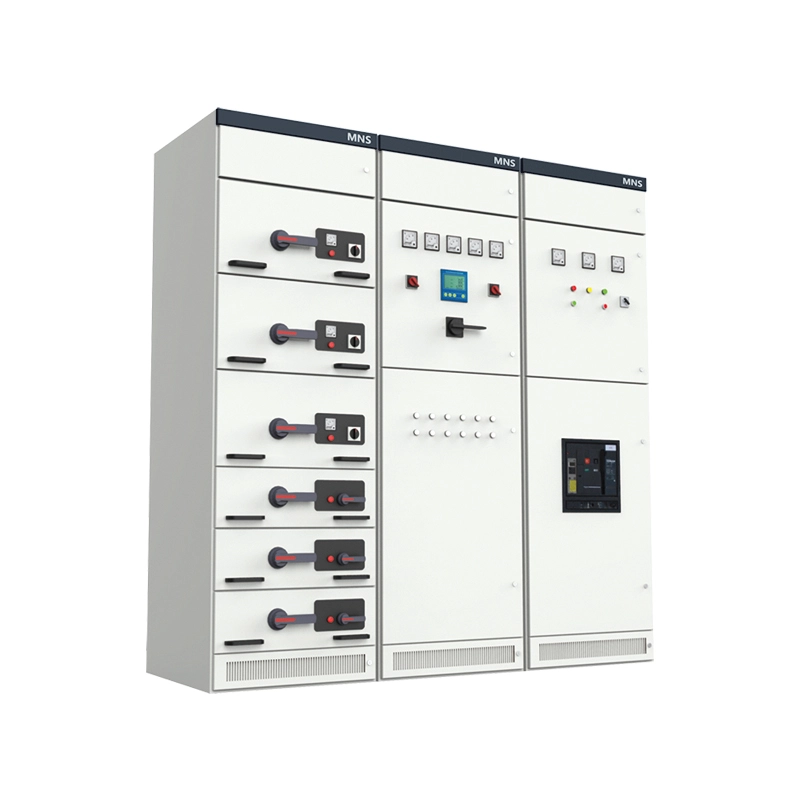

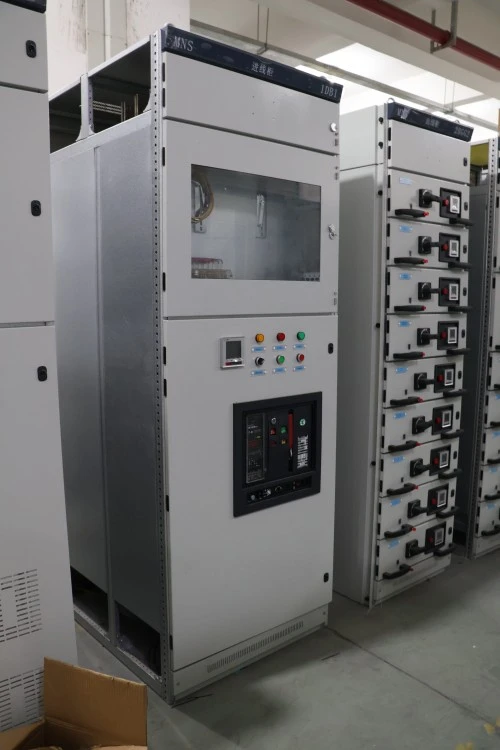

Armário de distribuição tipo extraível de modularização MNS

O armário de distribuição tipo extraível de modularização MNS é umpainel de distribuição fechado de baixa tensão (até 690 V)montagem projetada de acordo com a estrutura MNS (Modular Network System). Cada unidade funcional – como partida de motor, disjuntor de alimentação ou módulo de fonte de alimentação – é alojada em um cassete extraível individual que pode ser inserido, retirado ou trocado sem desligar todo o sistema. O gabinete desempenha três funções principais: distribuição de energia (alimentação de vários subcircuitos), controle do motor (partida, parada, proteção de motores) e proteção do sistema (curto-circuito, sobrecarga e isolamento de falha à terra). Resumindo, é um centro de gerenciamento de energia plug-and-play para instalações industriais e comerciais.

Vantagens do produto

Recursos do produto

Ao contrário dos gabinetes extraíveis genéricos, o gabinete de distribuição tipo extraível de modularização MNS inclui estas características distintivas:

Parâmetros do produto

Aplicação do Produto (Cenários)

O gabinete de distribuição tipo extraível de modularização MNS é amplamente implantado em:

● Plantas industriais: linhas de montagem automotiva, produção de alimentos e bebidas, processamento de lotes químicos

● Complexos comerciais: shopping centers, prédios de escritórios altos, hospitais

● Infraestrutura: Estações de tratamento de água, estações de bombeamento, sistemas de manuseio de bagagem em aeroportos

● Data centers: quadro de distribuição principal de baixa tensão (LVMDB) e painéis de energia remotos (RPP)

● Energia renovável: Inversores solares agrícolas, fonte de alimentação auxiliar para turbinas eólicas

● Marítimo e offshore: distribuição de energia a bordo

Detalhes de produção

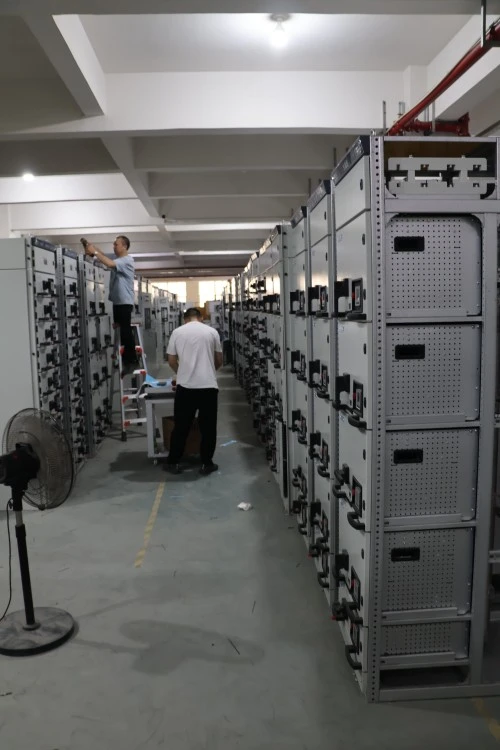

● Lugão Power Co., Ltd.fabrica cada gabinete de distribuição do tipo extraível de modularização MNS com precisão:

● Material do invólucro: aço laminado a frio com 2,0 mm de espessura, estrutura totalmente soldada com padrão IP40 (IP54 opcional). Espessura da pintura em pó ≥80μm, RAL 7035 cinza claro.

● Sistema de barramentos: Barras retangulares de cobre (98% de condutividade IACS) com juntas estanhadas. Todos os barramentos são totalmente isolados com mangas termorretráteis (vermelho, amarelo, azul, cinza para neutro).

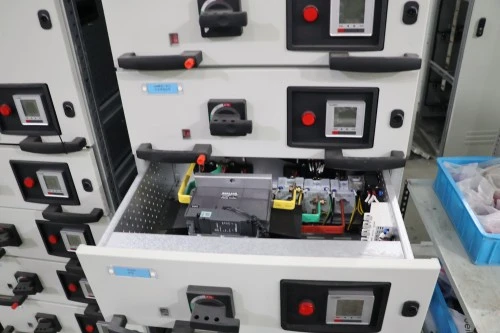

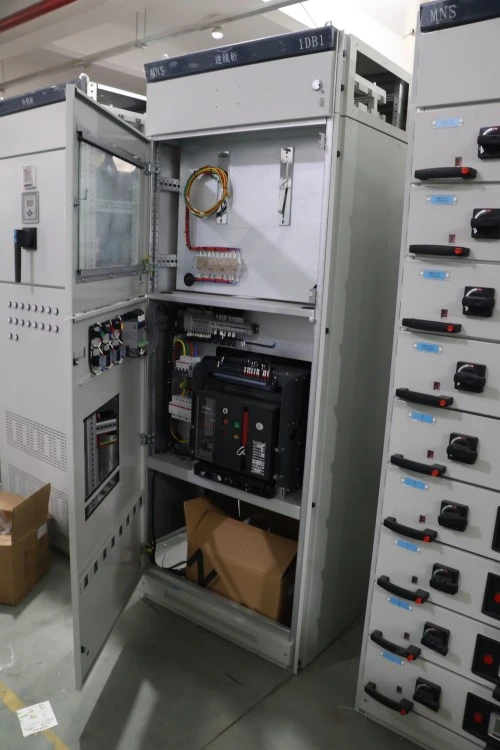

● Berço da gaveta: Fabricado em aço zincado de 2,5mm com rolos de nylon autolubrificantes. Força de inserção/extração da gaveta ≤150N após 500 ciclos.

● Contatos fixos: Design com mola e ponta em liga de prata. Avaliado para 2.000 inserções sem degradação de desempenho.

● Contatos secundários: conectores plug-and-socket de 24 pinos banhados a prata. Projetado para 10.000 ciclos de acasalamento.

● Identificação das gavetas: Porta-etiquetas graváveis ​​a laser na frente de cada gaveta. Código QR opcional para rastreamento de ativos digitais.

● Teste de fábrica: Cada unidade funcional passa por uma verificação completa da fiação, teste de rigidez dielétrica (2,5 kV por 1 minuto) e teste de aumento de temperatura (a 1,1x da corrente nominal). Os relatórios de teste estão incluídos na remessa.

Certificação e Garantia de Qualidade

Lugao segue procedimentos de gerenciamento de qualidade baseados em ISO para fabricação de painéis. Para pedidos de projetos, podemos fornecer documentos de inspeção, relatórios de testes de rotina e fotos do produto antes do envio, de acordo com o acordo técnico confirmado.

• Sistema de gestão de qualidade ISO 9001
• Sistema de gestão ambiental ISO 14001

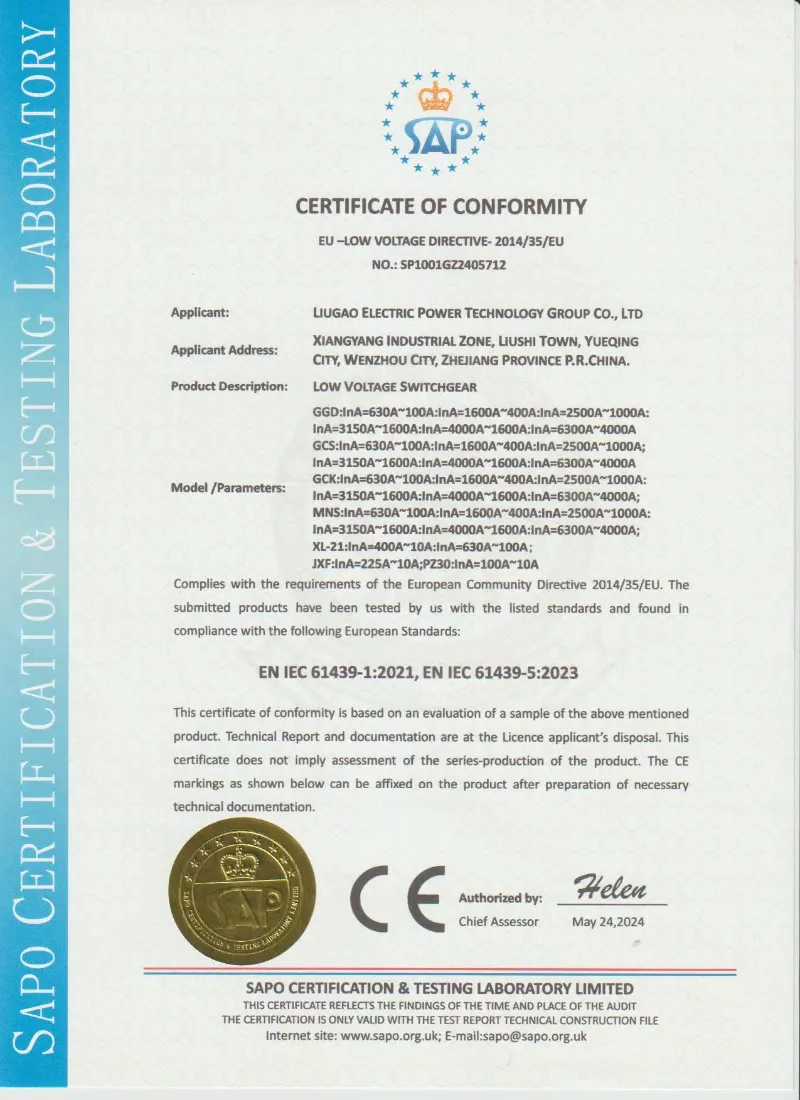

• Projeto e testes baseados em IEC 61439-1/2
• Relatório de teste de rotina antes do envio
• Fotos de inspeção de fábrica disponíveis mediante solicitação

Embalagem, envio e pós-venda

Embalagem e envio

● Embalagem de gaveta individual: Plástico bolha antiestático dentro de caixa de papelão ondulado, etiquetada com diagrama de circuito e classificação.

● Embalagem principal do gabinete: Filme stretch + papel VCI + caixa de compensado para exportação (15mm de espessura). Todas as bases da caixa estão equipadas com bolsos para empilhadeiras.

● Prazo de envio: FOB Ningbo, principais portos CIF ou EXW.

● Prazo de entrega: 20 dias úteis para configurações padrão.

Serviço pós-venda

● Período de garantia: 12 meses a partir da data de comissionamento (máximo 18 meses a partir da remessa).

● Suporte técnico remoto gratuito via videochamada ou e-mail (resposta em até 4 horas úteis).

Perguntas frequentes:

Q1: Qual é a diferença entre as gavetas 8E/2, 8E e 16E?

R: Referem-se aos módulos de altura de gaveta: 8E/2 = 100mm (meio módulo), 8E = 200mm (módulo completo), 16E = 400mm (módulo duplo). Quanto maior a gaveta, maior será a corrente nominal permitida e mais terminais secundários estarão disponíveis.

Q2: Posso substituir uma gaveta sem desconectar a alimentação de entrada?

R: Sim. Esta é uma característica central do gabinete de distribuição do tipo extraível de modularização MNS. Mova a gaveta para a posição isolada (puxador branco), desbloqueie e puxe para fora. O barramento principal permanece energizado. No entanto, desligue sempre primeiro o lado da carga.

Q3: O gabinete vem com sistema de monitoramento de temperatura?

R: As unidades padrão não incluem monitoramento, mas oferecemos gavetas inteligentes opcionais com sensores PT100 integrados e uma unidade de exibição central que mostra as temperaturas do barramento e da gaveta.

Q4: O gabinete pode ser ampliado posteriormente sem substituir as seções existentes?

R: Sim. Cada seção vertical é projetada mecânica e eletricamente para conexão lateral. Você pode aparafusar um cubículo adicional em qualquer extremidade e conectar os barramentos usando os kits de expansão fornecidos.
