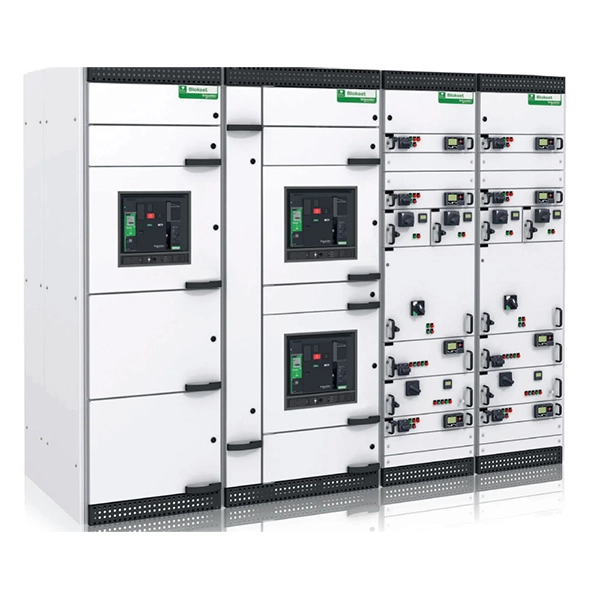

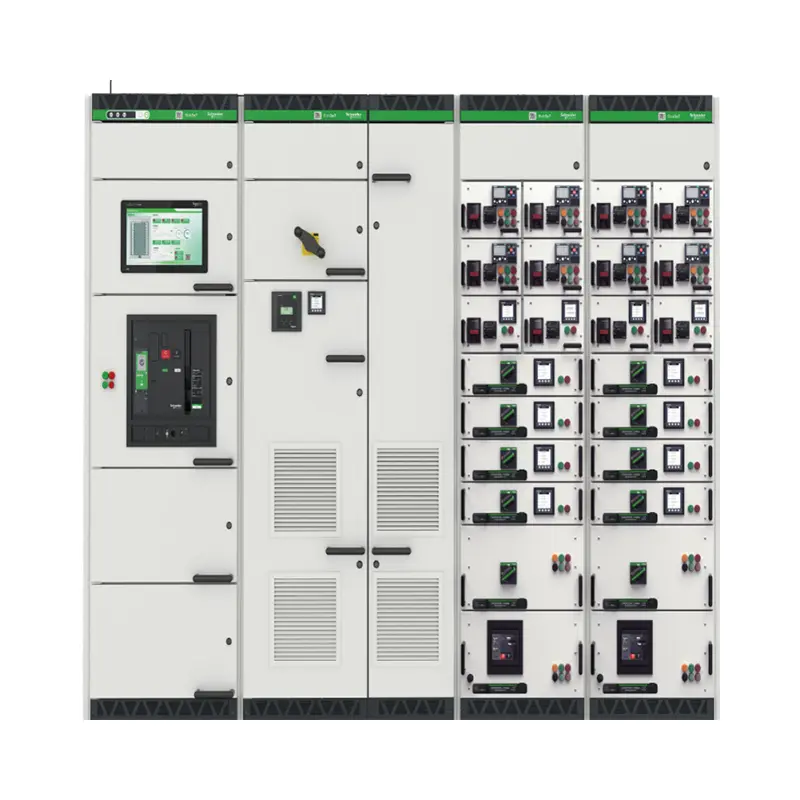

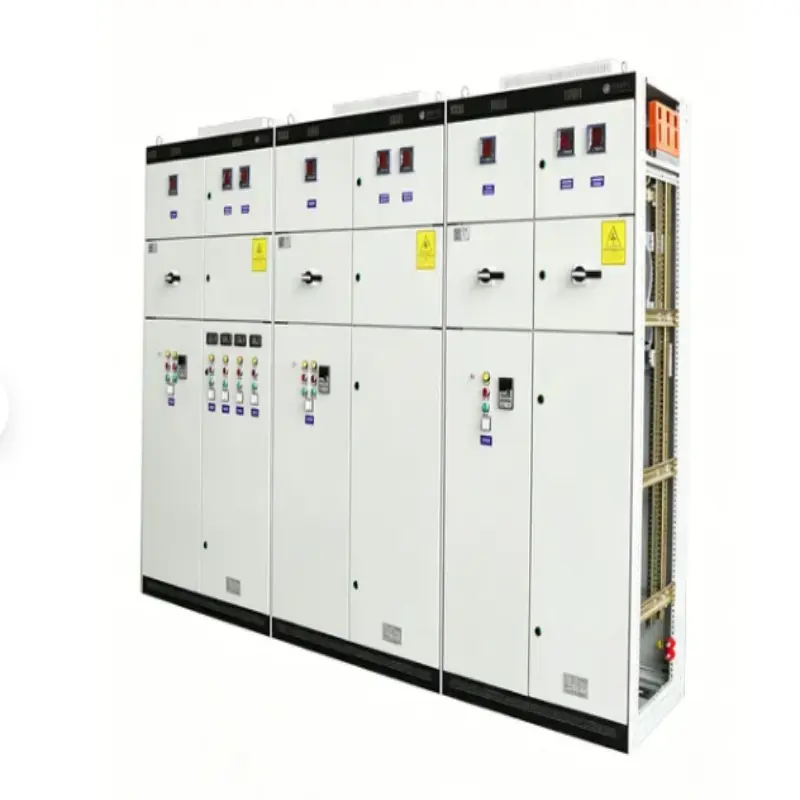

Painel de distribuição inteligente tipo gaveta de distribuição de energia

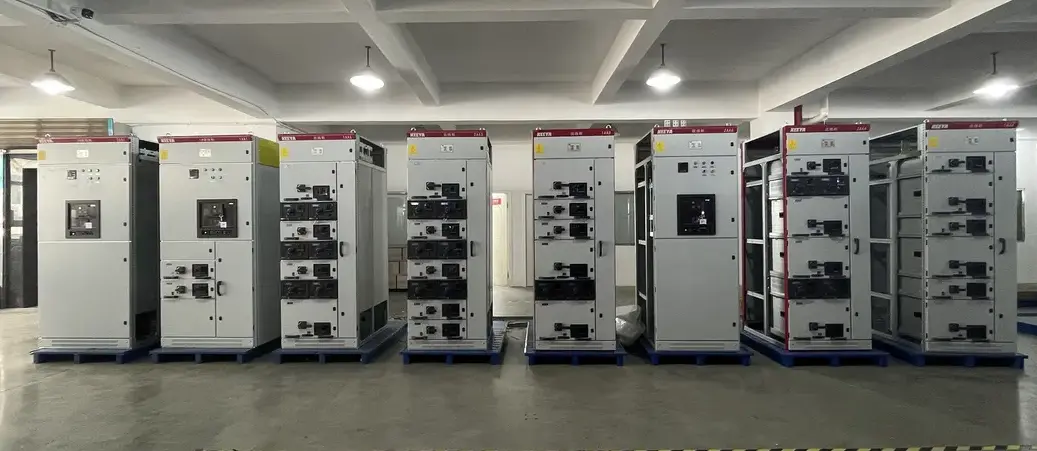

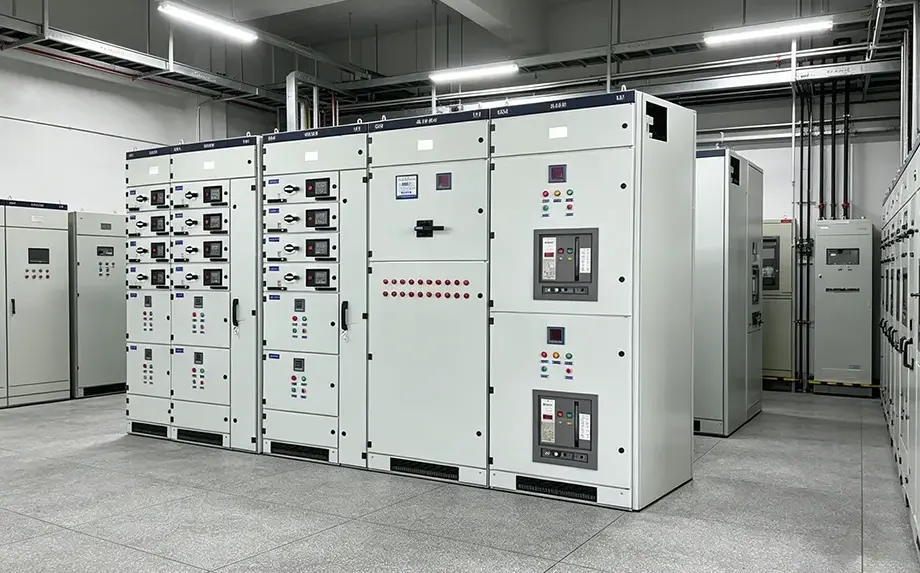

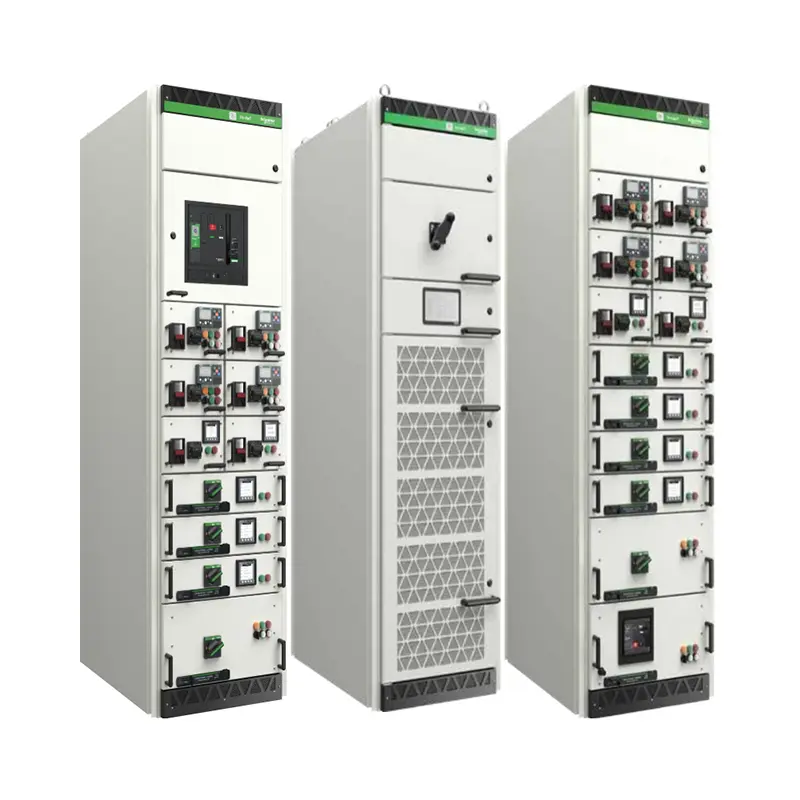

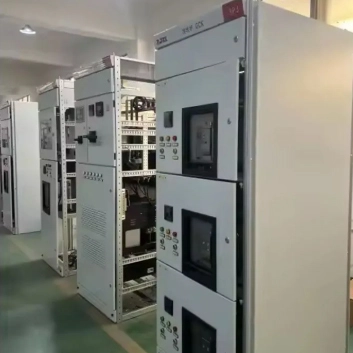

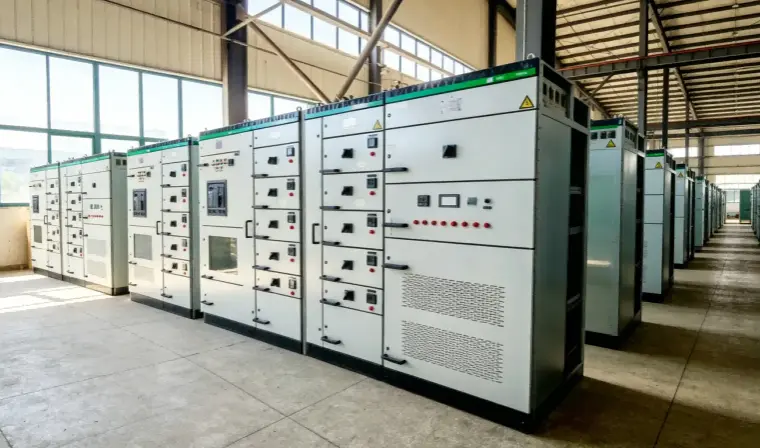

O painel de distribuição inteligente do tipo gaveta de distribuição de energia da Lugao Power Co., Ltd. é um conjunto de baixa tensão de alto desempenho que combina proteção, medição e comunicação inteligentes. Ao contrário dos painéis fixos tradicionais, esta versão tipo gaveta permite inserir ou retirar cada unidade de circuito sem desligar todo o sistema. Cada gaveta abriga um disjuntor, controlador e sensores dedicados. A capacidade “inteligente” vem de analisadores de qualidade de energia integrados, comunicação Modbus TCP/IP ou Profibus e alertas automáticos de falhas. OAparelhagemé adequado para sistemas AC 690V, 50/60Hz, corrente nominal de até 6300A. Atende aos padrões IEC 61439-1/2 e GB/T 7251.

Recursos e aplicação do produto (com formato de perguntas e respostas)

Esta seção aborda preocupações comuns dos compradores e destaca as vantagens de engenharia do painel de distribuição inteligente do tipo gaveta de distribuição de energia.

Q1: Como o mecanismo da gaveta melhora a manutenção?

R: A unidade possui gaveta de três posições (conectada/teste/desconectada) com intertravamentos mecânicos. Você pode substituir uma gaveta com defeito em menos de 60 segundos sem desligar os circuitos adjacentes. Este é um benefício importante do painel de distribuição inteligente do tipo gaveta de distribuição de energia para instalações críticas.

Q2: Quais funções "inteligentes" estão integradas?

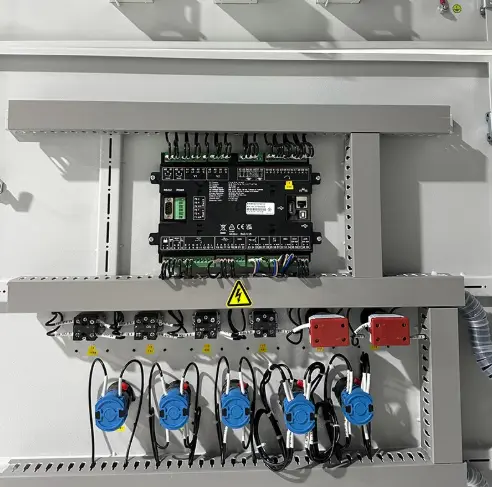

R: Monitoramento de tensão, corrente, fator de potência e harmônicos em tempo real. Alarme automático em caso de sobrecarga, curto-circuito ou aumento de temperatura. Os registros de dados podem ser exportados via RS485 ou Ethernet. Controle remoto de disparo/fechamento a partir de um sistema SCADA central.

Q3: O mecanismo da gaveta é confiável após muitas inserções?

R: Sim. Cada gaveta é testada para 5.000 operações mecânicas e 1.000 operações elétricas sem degradação do desempenho. Os contatos são banhados a prata com pressão por mola.

Q4: Onde este produto pode ser instalado?

Lista de aplicativos:

1. Data centers: Para caminhos de energia redundantes e MTTR (tempo médio de reparo) mínimo.

2. Hospitais: Circuitos críticos de suporte à vida requerem energia ininterrupta.

3. Plantas Industriais: Centros de controle de motores (MCC) para transportadores, bombas e compressores.

4. Complexos Comerciais: Iluminação de shoppings e distribuição de HVAC.

5. Energia Renovável: Integração solar/eólica com feedback de rede inteligente.

Parâmetros do produto (especificação)

Detalhes de produção (qualidade e fabricação)

1. Gabinete: chapa de aço laminada a frio de 2,0mm, eletrogalvanizada e revestida a pó (RAL 7035). Resistência à corrosão >500 horas de teste de névoa salina.

2. Mecanismo de gaveta: Trilhos guia de alta precisão com alça de travamento automático. Proteção IP20 contra dedos dentro dos compartimentos das gavetas.

3. Sistema de barramentos: Barramentos retangulares de cobre (98% de condutividade IACS), totalmente isolados por mangas termorretráteis.

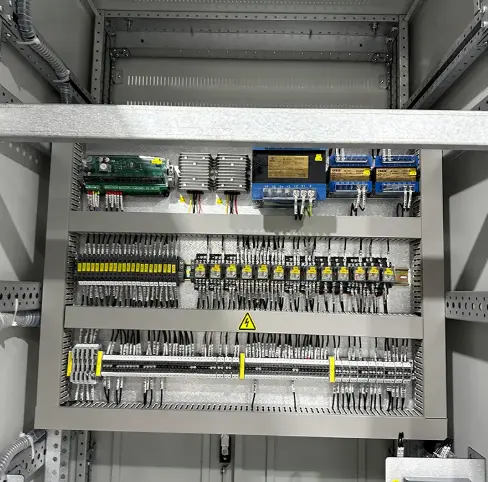

4. Fiação: cabos certificados IEC UL1015 ou 60245, etiquetados com números duplos e códigos de cores.

5. Teste: Cada unidade montada passa por:

● Tensão dielétrica suportável (3000 Vca por 1 min)

● Teste de injeção primária e secundária

● Teste de operação mecânica da gaveta

● Teste de aumento de temperatura em corrente nominal total

Embalagem e entrega

1. Embalagem:

Cada gaveta é embalada individualmente em filme PE antiestático. O painel principal é protegido por protetores de borda e amarrado em um palete de madeira fumigada. Todos os gabinetes são cobertos com plástico bolha e tecido PP. As unidades externas com classificação IP54 recebem uma cobertura laminada à prova d’água adicional.

2. Marca de envio:

● Logotipo ugao Power, número do pedido, peso, dimensão e etiqueta “Componentes eletrônicos frágeis”.

3. Entrega:

● Prazo de fabricação: 25 a 35 dias úteis após aprovação do desenho.

● Porto: Xangai / Ningbo.

● Frete: Frete marítimo (FCL ou LCL), frete aéreo para gavetas sobressalentes urgentes.

Perguntas frequentes

Q1: Posso comprar uma única gaveta como peça sobressalente sem comprar o painel inteiro?

R: Sim. Lugao Power Co., Ltd. vende gavetas inteligentes individuais. Podemos fabricar uma gaveta sobressalente correspondente de acordo com o desenho original, etiqueta da gaveta, configuração do circuito e modelo do componente. A compatibilidade final deverá ser confirmada durante a fase de revisão técnica.

Q2: O painel de distribuição inteligente do tipo gaveta de distribuição de energia suporta reinicialização remota após uma falha?

R: Sim, através do módulo de comunicação. O operador pode desconectar remotamente, diagnosticar a falha e reconectar (se permitido pelos códigos de segurança locais). No entanto, a inspeção manual ainda é recomendada para disparos por curto-circuito.

Q3: Qual é o número máximo de gavetas por painel para o seu produto?

R: Para gavetas 160A, podemos instalar até 24 unidades em um painel de 2200mm de altura. Para gavetas 630A, máximo 12 unidades. O layout segue a separação da Forma 4b, o que significa que cada gaveta é totalmente isolada em seu próprio compartimento metálico.

Q4: Você fornece serviço de instalação e comissionamento?

R: Fornecemos comissionamento de vídeo remoto como padrão. Opcional: Comissionamento no local pelos engenheiros da Lugao (despesas de viagem + diária, extensão de garantia de 1 ano incluída).*

Q5: Você pode integrar disjuntores de terceiros como Mitsubishi ou LS?

R: Absolutamente. O chassi da gaveta foi projetado para aceitar a maioria das principais marcas: ABB Tmax/Sace, Schneider NSX/MTZ, Siemens 3VA/3WL, CHINT e outras. Basta especificar o modelo do disjuntor no momento da compra.

Serviço pós-venda e garantia

Período de garantia: 12 meses (1 ano) a partir da data de envio.

Durante este período,Lugão Power Co., Ltd.cobre quaisquer defeitos de fabricação, incluindo mecanismos de gaveta, controladores inteligentes e módulos de comunicação. Os consumíveis (luzes, fusíveis) estão excluídos.
