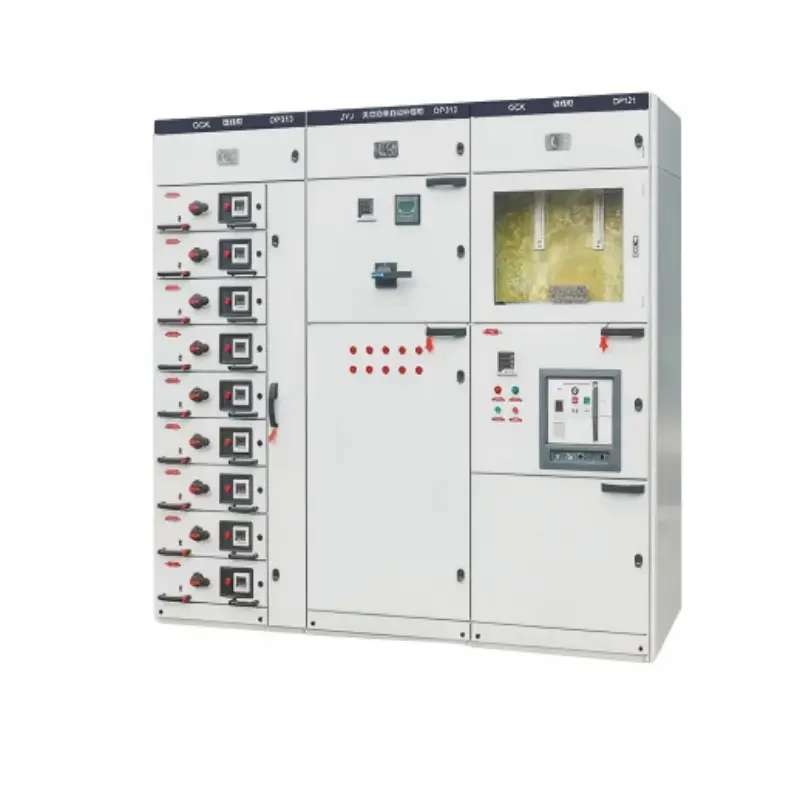

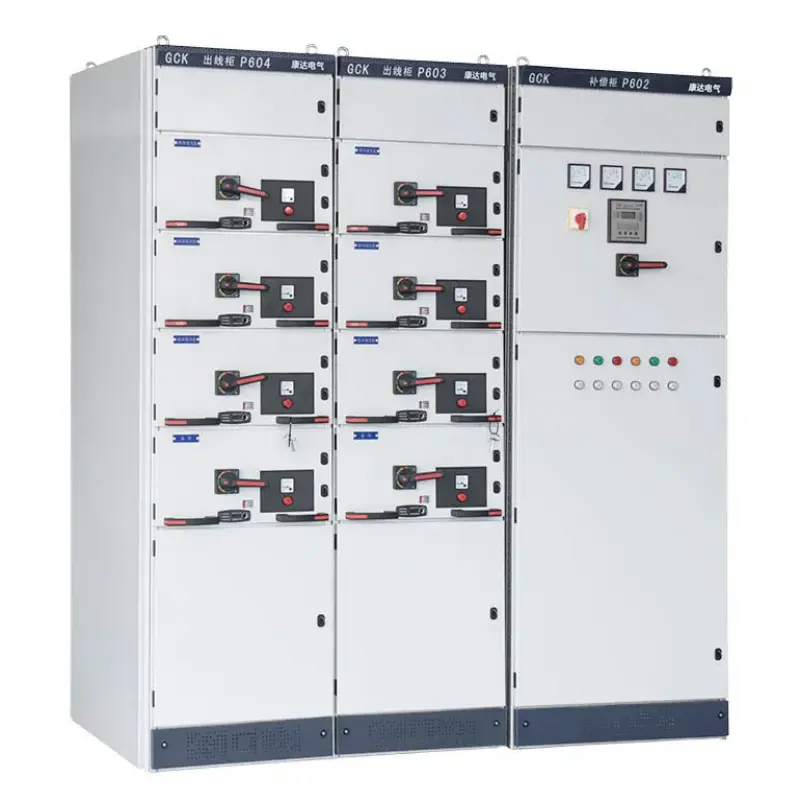

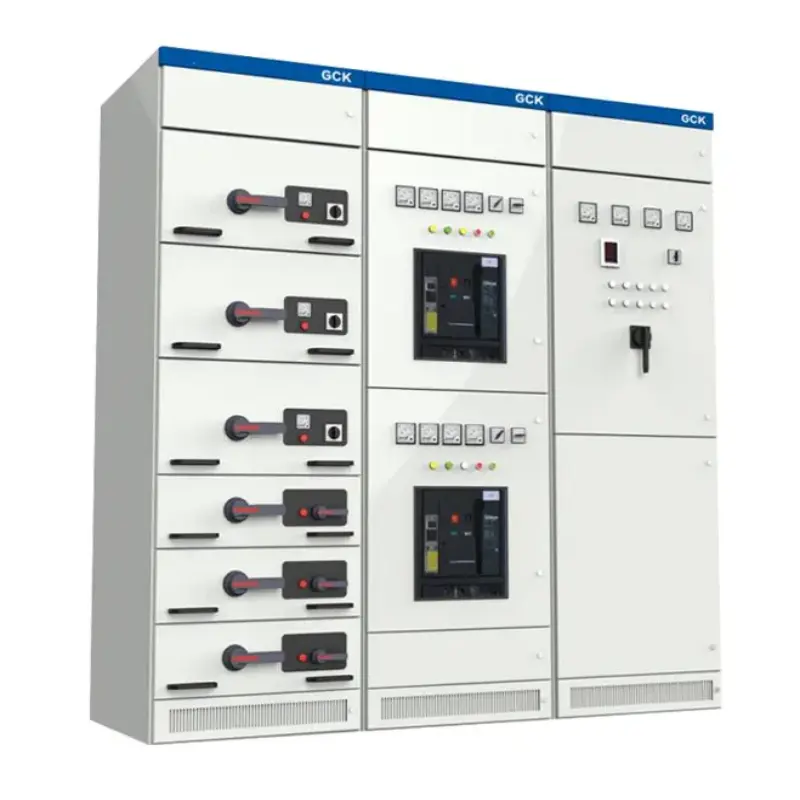

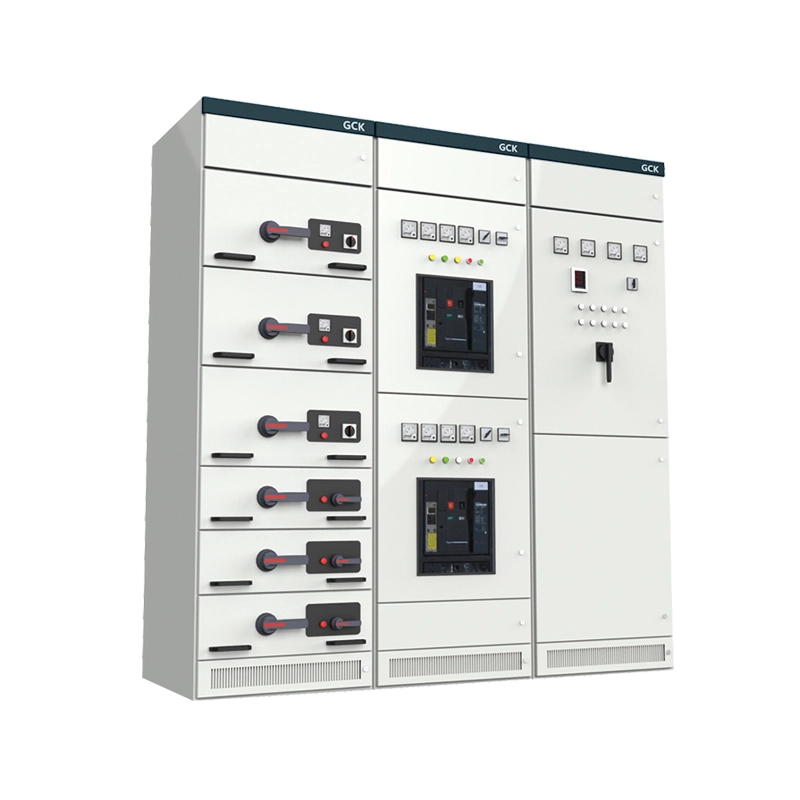

Armário de distribuição econômico com conjunto de perfil C GCK

O gabinete de distribuição econômico de montagem de perfil C GCK é umpainel de distribuição fechado de baixa tensão (até 690 V)usando uma estrutura de aço de perfil C aparafusada. Os perfis C são canais de aço galvanizado pré-perfurados laminados a frio com uma grade de furos modular de 25 mm, permitindo a montagem sem soldagem ou ferramentas especiais.

O que este produto faz?

● Distribuição de energia – Fornece energia com segurança da fonte principal de entrada para alimentadores, motores, painéis de iluminação e outras cargas.

● Funcionalidade de gaveta – Abriga gavetas extraíveis (disjuntores, contatores, soft starters) que podem ser trocadas enquanto o barramento principal permanece energizado, minimizando o tempo de inatividade.

● Reconfiguração no local – Adicione ou mova facilmente seções desparafusando placas finais, aparafusando novos cubículos e estendendo barramentos com kits simples.

● Proteção e isolamento – Fornece intertravamentos mecânicos, venezianas e forma configurável de separação (Formulário 2b, 3b ou 4b).

Opções de personalização

Em essência, este gabinete oferece gavetas modernascomutadorfuncionalidade — manutenção segura, alta densidade e modularidade — a um preço básico. É ideal para plantas industriais de pequeno a médio porte, edifícios comerciais, projetos de infraestrutura e reformas com orçamento limitado, onde a qualidade não pode ser comprometida.

Parâmetros do produto (especificação)

Abaixo estão as principais especificações técnicas para o gabinete de distribuição econômico de montagem de perfil C GCK. Os valores são baseados em configurações padrão e podem ser personalizados para requisitos específicos do projeto.

Recursos e aplicações do produto (formato de perguntas e respostas)

O gabinete de distribuição econômico com montagem de perfil C GCK se destaca por sua combinação única de economia, flexibilidade e desempenho comprovado. Abaixo respondemos às perguntas mais comuns que os clientes fazem sobre seus recursos e aplicações adequadas.

Q1: O que torna o projeto do perfil C mais econômico do que o painel soldado?

R: Três razões: (1) A estrutura aparafusada elimina acessórios de soldagem caros. (2) A grade pré-perfurada de 25 mm remove a perfuração personalizada. (3) Os perfis danificados podem ser substituídos individualmente e não a estrutura inteira. Ao adquirir o gabinete de distribuição econômico com montagem de perfil C GCK, você paga pelo valor, não pelo excesso de engenharia.

Q2: A estrutura aparafusada é forte o suficiente para ambientes industriais?

R: Sim. Com torque adequado (M8:18Nm, M10:35Nm), atende à IEC 61439-2 e suporta forças de curto-circuito de 50kA sem deformação permanente. Para vibrações extremas (por exemplo, prensas de estampagem ou navios), recomendamos nossosSérie MNS. Para 95% das instalações industriais/comerciais, o perfil C da GCK é mais que adequado.

Q3: Como o acabamento galvanizado se compara ao revestimento em pó?

R: A galvanização por imersão a quente após puncionamento cobre todas as superfícies - bordas cortadas e furos incluídos - com uma camada uniforme de zinco ≥65μm. Ele não lasca nem corroe quando a umidade penetra atrás dele, superando o revestimento em pó em ambientes úmidos (por exemplo, tratamento de água, fábricas têxteis). Se for necessária cor, o revestimento em pó pode ser aplicado sobre a camada galvanizada.

Q4: Quais são os cenários de aplicação mais comuns?

R: Com base em milhares de instalações globais, o gabinete de distribuição econômico de montagem de perfil C GCK é implantado com mais frequência em:

Pequenas e médias plantas industriais: processamento de alimentos, moldagem de plásticos, fabricação de metais e fábricas têxteis

Edifícios comerciais: centros comerciais, hotéis e edifícios de escritórios

Tratamento de água e águas residuais: estações de bombeamento, sistemas de irrigação e dessalinização

Projetos de retrofit: substituição de antigos quadros fixos por modernos quadros extraíveis

Instalações de energia temporárias: canteiros de obras, campos de mineração e sistemas de energia para eventos

Detalhes de produção e vantagens competitivas

Detalhes de produção - Como construímos o gabinete de distribuição econômico de montagem de perfil C GCK

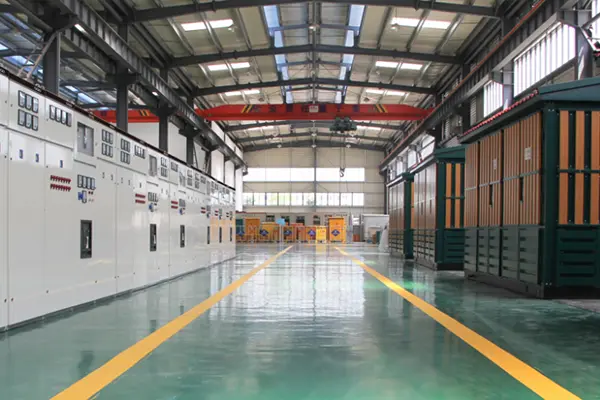

Na Lugao Power Co., Ltd., fabricamos todos os gabinetes de distribuição econômicos de montagem de perfil GCK com consistência, durabilidade e facilidade de montagem.

1. Fabricação de perfil C:Bobina de aço Q235B de 2,0 mm de padrão japonês → grade perfurada CNC de 25 mm → formato C em forma a frio (precisão de ± 0,3 mm) → corte no comprimento → galvanizado por imersão a quente (≥65μm, ASTM A123).

2. Berço da gaveta:Aço galvanizado de 2,5mm com covinhas de posicionamento e rolos de nylon. Aceita gavetas 8E/2 a 24E através de placa adaptadora. Intertravamento mecânico de três posições (conectado/teste/isolado) com fecho de cadeado.

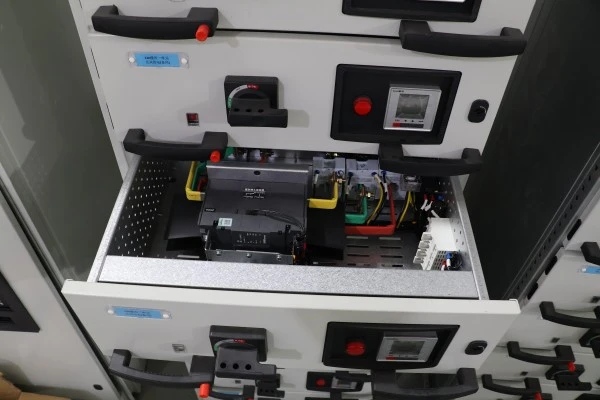

3. Unidade de gaveta:Painel frontal em aço de 1,5 mm, pintura a pó RAL 7035, etiqueta gravada a laser. Manopla com indicador O/I. Contatos primários: cobre banhado a prata (≥10μm), design de tulipa com mola. Fiação secundária: fio de cobre PVC 2,5mm² com terminais numerados. Testado na fábrica quanto à continuidade, isolamento e operação mecânica.

4. Sistema de barramento:Cobre ETP (98% IACS), juntas banhadas a prata com torque de 35–40Nm. Barramentos suportados a cada 500 mm (mais apertados que os 800 mm típicos). Os barramentos verticais são conectados por meio de links de cobre aparafusados.

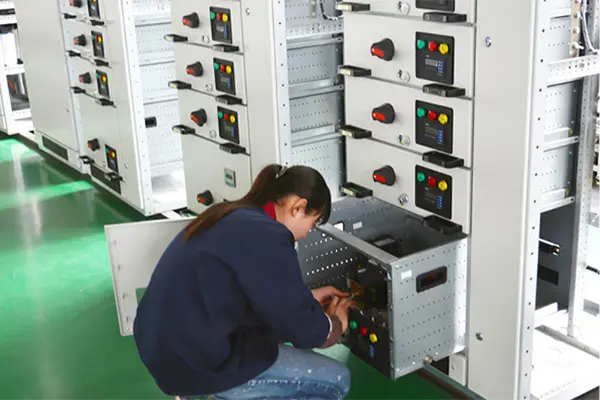

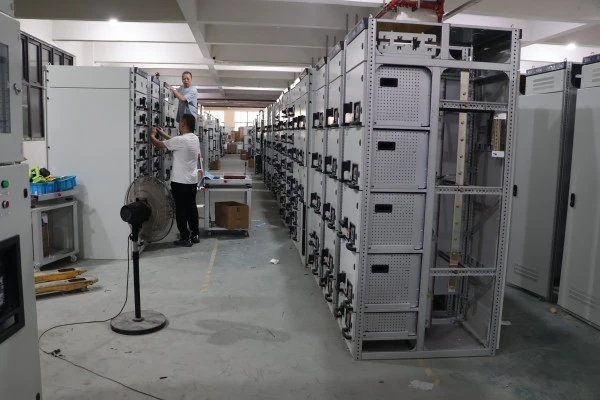

5. Montagem e teste:Montagem controlada por torque. Cada unidade testada: dielétrico (2,5kV/1min), continuidade, intertravamento mecânico e aumento de temperatura a 1,1x da corrente nominal. Relatório de teste de fábrica incluído.

Serviço pós-venda – garantia de um ano

Período de garantia:12 meses a partir da data de comissionamento, mas não superior a 18 meses a partir da data de envio.

O que está coberto: Todos os defeitos de fabricação, incluindo:

● Deformação do perfil C sob carga mecânica nominal

● Mau funcionamento do intertravamento da gaveta (falha em evitar inserção ou retirada incorreta)

● Desgaste do contato primário superior a 0,5 mm dentro do período de garantia

● Erros de fiação secundária ou terminações soltas causadas pela montagem de fábrica

● Descascamento do revestimento galvanizado (desde que não haja abrasão externa)

O que não está coberto: Danos resultantes de instalação inadequada, modificação não autorizada, operação além das classificações da placa de identificação, impacto físico, corrosão por exposição a produtos químicos não especificados no pedido ou força maior (raio, inundação, incêndio, etc.).

Compromisso de resposta:

● Suporte técnico remoto:dentro de 8 horas úteis por e-mail, WhatsApp ou videochamada.

● Envio de peças de reposição:dentro de 48 horas para reclamações de garantia (correio padrão).

Documentação fornecida com cada remessa:

1. Relatório de teste de fábrica (dielétrico, continuidade, aumento de temperatura)

2. Desenho de montagem e diagrama unifilar

3. Cronograma de gaveta listando a classificação e função de cada gaveta

4. Folha de especificações de torque para remontagem no local (pedidos KD)

5. Manual de operação e manutenção
