Painel de distribuição de baixa tensão tipo extraível GCS

O painel de distribuição de baixa tensão do tipo extraível GCS é um conjunto de manobra fechado avançado meticulosamente projetado para recepção de energia, distribuição e controle inteligente de motor em sistemas industriais CA trifásicos operando em tensões nominais de até 400V (com classificações de isolamento atingindo 1000V) e correntes nominais do barramento principal horizontal de até 4000A. Como a espinha dorsal dos modernos centros de distribuição de energia de baixa tensão, este painel de distribuição de baixa tensão do tipo extraível GCS integra um conjunto abrangente de componentes primários e secundários - incluindo disjuntores a ar (ACBs), disjuntores em caixa moldada (MCCBs), contatores, relés de sobrecarga térmica, controladores lógicos programáveis ​​(PLCs) e medidores digitais multifuncionais - em unidades de gavetas modulares padronizadas e totalmente intercambiáveis.

Parâmetro do produto (especificação)

Abaixo está a tabela de especificações técnicas para o painel de distribuição de baixa tensão do tipo extraível GCS padrão.

Frequência nominal 50Hz / 60Hz Padrões aplicáveis ​​IEC 61439-1/2, GB/T 7251 Instalação Interior, chão Gaveta Posição Conectada, Teste, Desconectada e Retirada Entrada de cabo Entrada de cabo superior ou inferior Material do barramento Cobre ou alumínio de acordo com a configuração do projeto Temperatura ambiente -5°C a +40°C, ou condições específicas do projeto Altitude ≤2000m padrão, altitude mais alta disponível mediante confirmação de projeto.

Característica e aplicação do produto

Q1: Quais são os recursos funcionais de destaque deste painel de distribuição de baixa tensão tipo GCS extraível?

R: O painel de distribuição de baixa tensão tipo GCS é caracterizado por sua alta intercambialidade e segurança. Gavetas funcionais da mesma classificação são completamente intercambiáveis, eliminando erros de fiação durante substituições de emergência. Ele também possui um mecanismo de intertravamento mecânico preciso que impõe estritamente a sequência "Off-Position-Test-On", evitando que os operadores conectem ou desconectem circuitos sob carga. Além disso, o design avançado de ventilação garante uma dissipação de calor eficaz para circuitos de alta corrente.

Q2: Quais cenários são mais adequados para este painel?

R: Este painel de distribuição de baixa tensão tipo GCS é ideal para setores que exigem energia ininterrupta e rápida recuperação de falhas. As aplicações típicas incluem refinarias petroquímicas (para controle de bombas e compressores), fábricas de grande escala (linhas de produção automatizadas), sistemas auxiliares de usinas de energia, trânsito ferroviário urbano e subestações de torres comerciais. Seu design extraível o torna a escolha preferida para qualquer ambiente de missão crítica onde o tempo de inatividade deve ser minimizado.

Detalhes de produção

1. Fabricação de estrutura de gabinete – Estrutura projetada com precisão

O invólucro do painel de distribuição de baixa tensão tipo extraível GCS da Lugao Power começa com chapas de aço laminadas a frio de alta qualidade, selecionadas por sua planicidade superior e integridade estrutural. Todos os painéis de aço são processados ​​através de centros de puncionamento e dobra de torre CNC importados, alcançando precisão de ângulo de flexão dentro de ± 0,5° e precisão de posição do furo dentro de ± 0,1 mm. Após a formação, a estrutura passa por um tratamento de superfície em vários estágios: desengorduramento, decapagem ácida, fosfatação e revestimento eletrostático em pó epóxi, depois cozido a 180–200°C para formar um acabamento duro e resistente à corrosão. O gabinete montado atinge proteção IP30 a IP40, protegendo efetivamente os componentes internos contra poeira, umidade e contato acidental.

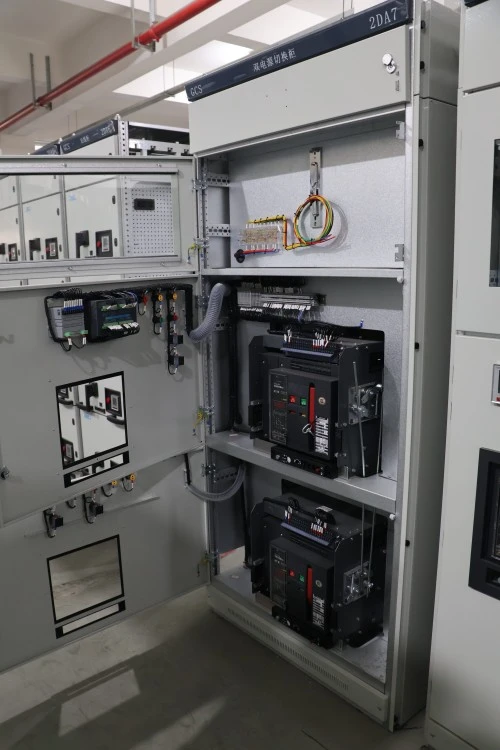

2. Sistema de barramento – Núcleo de cobre de alta condutividade

Todos os barramentos principais, verticais e ramificados são fabricados em cobre eletrolítico com pureza de 99,95% (grau T2), garantindo condutividade ≥ 98% IACS. As superfícies dos barramentos recebem um tratamento multicamadas – estanhado, prateado ou coberto com isolamento termorretrátil de alta tensão – para evitar a oxidação e melhorar a dissipação térmica. Cada junta de barramento é apertada com ferramentas de torque calibradas e marcada para rastreabilidade, eliminando pontos quentes locais que poderiam comprometer a confiabilidade a longo prazo.

3. Montagem da gaveta – O procedimento de ajuste de “três passagens”

Cada unidade funcional extraível passa por nosso exclusivo ajuste de slide de três passagens:

1: Os trilhos guia são montados e ajustados manualmente para alinhamento inicial.

2: A gaveta é inserida e retirada em condições sem carga para verificar a suavidade mecânica e o engate da trava.

3: No teste de continuidade elétrica, a gaveta é desligada várias vezes enquanto monitora a resistência de contato do plug-in primário e secundário. Somente as unidades que atendem ao nosso limite de operação suave são aprovadas.

Este procedimento rigoroso garante que cada gaveta deslize sem esforço e mantenha contato elétrico perfeito em toda a sua faixa de deslocamento.

4. Vantagens Competitivas – Tolerâncias mais rígidas e contatos superiores

Em comparação com alternativas padrão de mercado, as vantagens de fabricação da Lugao Power são tangíveis e mensuráveis:

Controle de tolerância da trilha-guia: Mantemos a folga do mecanismo da gaveta em ± 0,5 mm (o comum na indústria é ≥ ± 1,0 mm). Essa tolerância mais rígida evita que a gaveta vibre ou ceda durante a operação, eliminando diretamente uma das principais causas do desgaste e superaquecimento do contato primário.

Conectores primários banhados a prata: Todos os contatos plug-in são fabricados em liga de cobre e finalizados com uma camada prateada de ≥6μm de espessura. A menor resistência de contato da prata e as excelentes propriedades antioxidantes reduzem significativamente a perda de energia nos pontos de conexão, melhorando a estabilidade térmica e a eficiência energética de longo prazo de todo o painel de distribuição de baixa tensão tipo GCS.

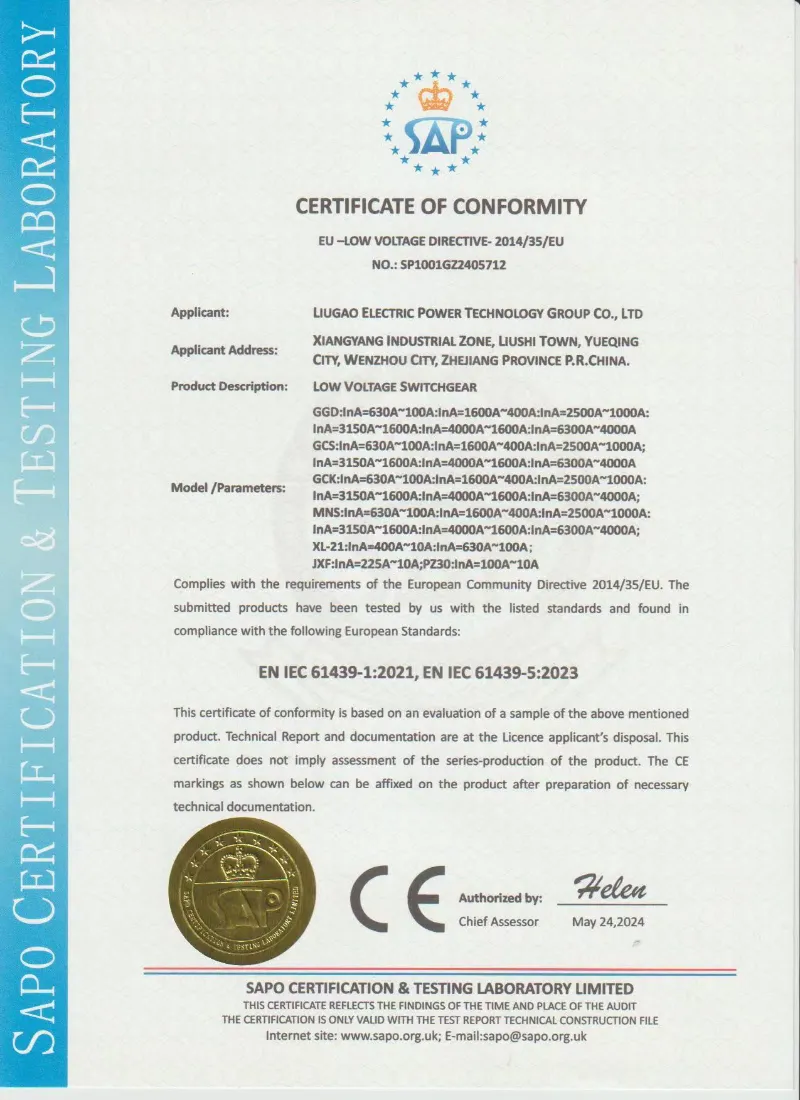

Certificação e Garantia de Qualidade

A Lugao fabrica painéis de baixa tensão do tipo extraível GCS de acordo com os requisitos técnicos do projeto e os padrões aplicáveis ​​de painéis de baixa tensão, como IEC 61439-1/2 e GB/T 7251. Inspeções de rotina e relatórios de teste podem ser fornecidos antes do envio de acordo com o acordo técnico confirmado.

• Projeto e testes baseados em IEC 61439-1/2
• Fabricação e inspeção baseadas em GB/T 7251
• Teste de resistência à frequência de energia
• Teste de resistência de isolamento
• Teste de funcionamento mecânico para gavetas
• Inspeção da função de bloqueio
• Fiação secundária e teste de operação funcional
• Inspeção de torque de conexão de barramento
• Relatório de teste de rotina antes do envio
• Fotos de inspeção de fábrica disponíveis mediante solicitação



Embalagem, envio e serviço pós-venda

Embalagem e envio:

Cada painel de distribuição de baixa tensão do tipo extraível GCS é primeiro embrulhado com filme PE para repelir umidade e poeira e, em seguida, envolto em caixas de madeira fumigadas e resistentes, reforçadas com tiras de aço. Utilizamos embalagens seladas a vácuo para componentes eletrônicos sensíveis e cantos de proteção totalmente encapsulados para evitar danos por impacto durante o transporte. O envio padrão é feito em contêineres 20GP/40HQ, com remessas seguradas por seguradoras marítimas líderes mundiais para proteger totalmente o seu investimento.




Serviço pós-venda:

Lugao Power Co., Ltd. oferece uma garantia abrangente de 12 meses a partir da data de comissionamento (ou 18 meses a partir da data de entrega, o que ocorrer primeiro). Nosso serviço inclui suporte técnico 24 horas por dia, 7 dias por semana, orientação remota por vídeo e atendimento no local por engenheiros certificados quando necessário. No caso de falhas de desempenho em condições normais de operação, fornecemos reparos ou peças de reposição gratuitamente.




Perguntas e respostas do cliente

P: O painel de distribuição de baixa tensão tipo GCS é compatível com meu sistema de barramento existente?

R: Sim, a compatibilidade é rigorosamente observada. Configuramos os flanges do riser de conexão deste painel de distribuição de baixa tensão do tipo extraível GCS para se alinhar perfeitamente com seu transformador a montante e interfaces de barramento a jusante. Forneça os desenhos de layout do painel no local durante a fase de confirmação técnica para que possamos personalizar os pontos de conexão.




P: O que acontece se uma gaveta falhar durante a operação? Posso consertar isso sem um desligamento completo?

R: Precisamente, a troca rápida a quente é sua principal vantagem. Você simplesmente coloca o disjuntor dentro daquele compartimento específico em "Desligado", retira a unidade defeituosa e coloca um sobressalente com classificação idêntica. O restante do painel de distribuição de baixa tensão tipo GCS continua operando, restaurando a energia em minutos.




P: Como você evita incidentes com arco elétrico durante a manutenção na câmara do barramento?

R: A segurança é fundamental. Os compartimentos dos barramentos principais e secundários são totalmente compartimentados. Instalamos barreiras à prova de arco entre a câmara da unidade extraível e a câmara do barramento vertical. Ao acessar a seção de barramento, todas as unidades funcionais adjacentes podem ser trancadas com segurança na posição "Desconectado/Teste".
