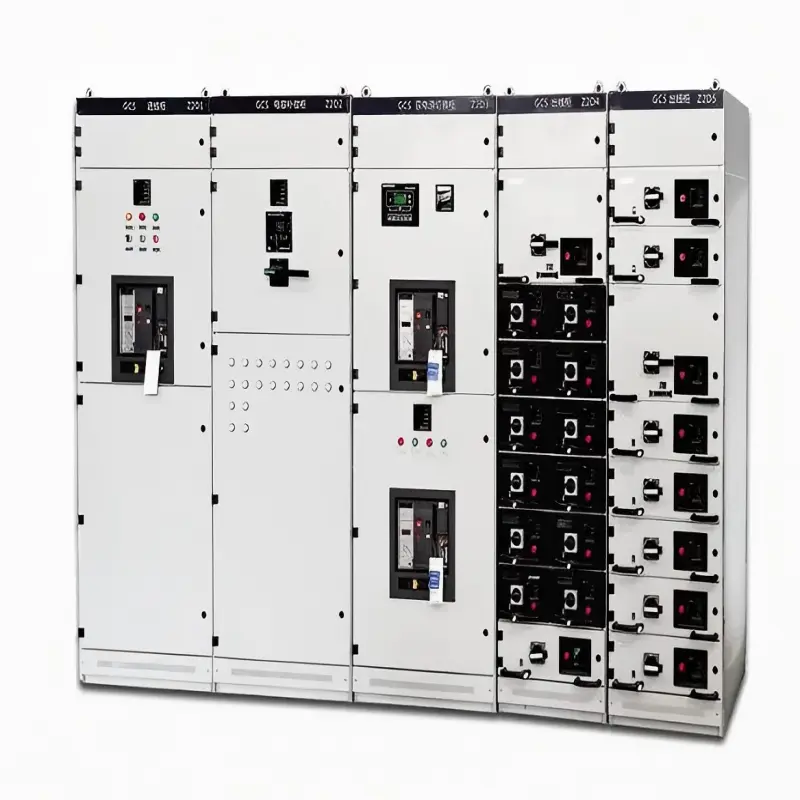

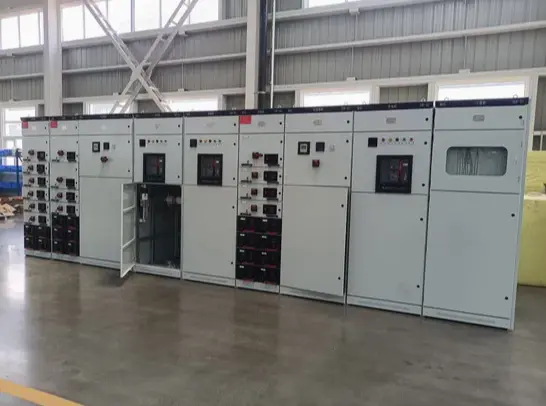

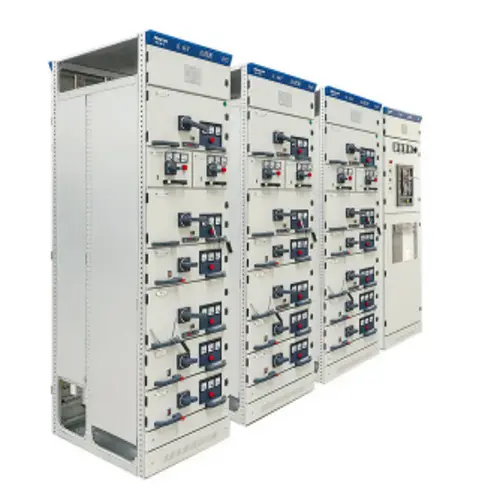

Switchgear inteligente do armário da gaveta da baixa tensão de MCS

O painel de distribuição de gabinete de gaveta inteligente de baixa tensão MCS é umpainel de distribuição fechado de baixa tensão (até 690 V CA)conjunto projetado para distribuição inteligente de energia e controle de motor. Cada unidade funcional – incluindo disjuntores de alimentação, partidas de motor, módulos de comutação de capacitores e unidades de instrumentação – é alojada em uma gaveta de aço totalmente extraível, conectada a um suporte fixo com contatos primários e secundários autocompensadores.

O que isso faz?

● Distribui energia com segurança para vários circuitos downstream

● Controla motores (partida, parada, reversão, regulação de velocidade através de soft starters ou VFDs)

● Protege equipamentos contra curto-circuito, sobrecarga e coordenação de falta à terra

● Monitora os dados de energia localmente através de um LCD integrado em cada gaveta ou remotamente via RS485/Modbus/Ethernet IP

● Fornece alertas de manutenção preditiva quando é detectado desgaste de contato, aumento de temperatura ou posição anormal da gaveta

Em essência, este gabinete transforma um quadro de distribuição tradicional de baixa tensão em um ativo inteligente, comunicável e de fácil manutenção.

Parâmetros do produto

Recursos e aplicações do produto

Principais recursos do painel de distribuição inteligente de gaveta de baixa tensão MCS

Aplicações Típicas

● Data centers – monitoramento de alimentadores em tempo real e operação remota de disjuntores

● Hospitais – substituição rápida de gavetas sem afetar cargas críticas

● Estações de tratamento de água – alta tolerância à umidade com aquecedores anticondensação

● Fabricação automotiva – partida de motor com indicação preditiva de desgaste

● Arranha-céus comerciais – submedição de energia por inquilino, andar por gaveta

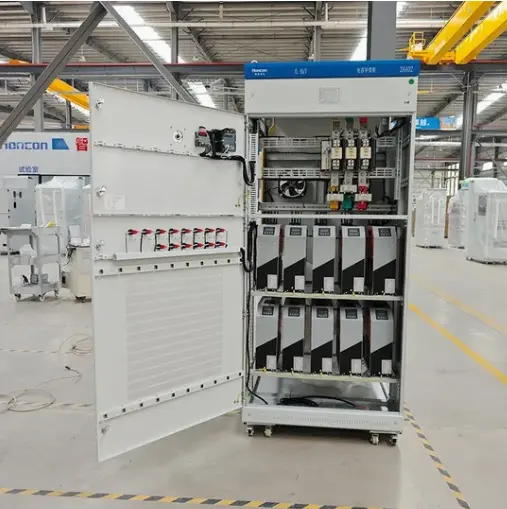

Detalhes de produção

Cada painel de distribuição inteligente de gaveta de baixa tensão MCS da Lugao Power Co., Ltd. é construído com precisão e atenção aos detalhes:

● Fabricação do invólucro: Aço zincado de 1,5mm a 2,0mm, estrutura totalmente soldada. Revestimento em pó RAL 7035, espessura mínima 70μm. Teste de névoa salina ≥400 horas de acordo com ISO 9227.

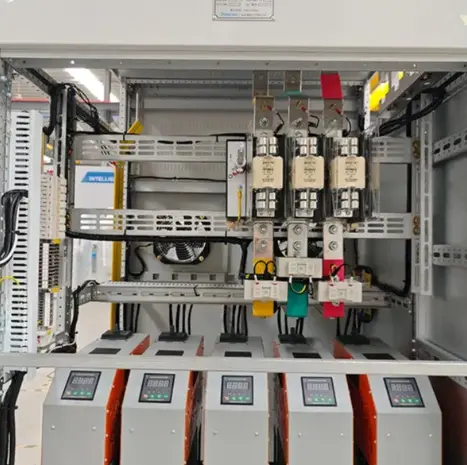

● Sistema de barramento: Cobre ETP de alta condutividade (99,9% de pureza). Todas as juntas prateadas (mínimo 8μm). Barramentos totalmente isolados com mangas termorretráteis classificadas para 1000V.

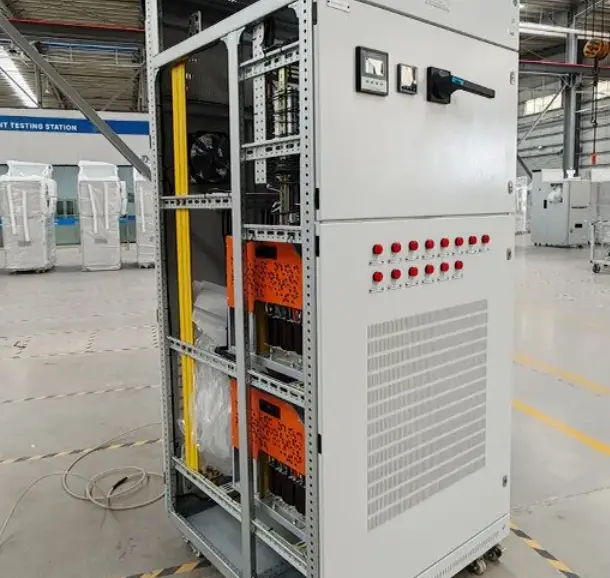

● Chassi da gaveta: Formado em aço laminado a frio de 2,5mm com passivação resistente à corrosão. Trilhos guia de polímero autolubrificantes garantem movimento suave por mais de 5.000 ciclos.

● Contatos primários: Pontas de liga de cobre-tungstênio em um braço com mola. Superfícies de contato banhadas a prata. Avaliado para 3.000 operações elétricas sem re-revestimento.

● Contatos secundários: conector de encaixe prateado de 24 pinos com pinos dourados. Resistência de contato <1mΩ. Avaliado para 10.000 ciclos de inserção/extração.

● Eletrônica inteligente: Componentes de nível industrial classificados entre -25°C e +85°C. Cada controlador de gaveta passa por 72 horas de teste e calibração rastreável de acordo com os padrões nacionais.

● Teste de fábrica: Cada unidade é submetida a teste dielétrico (2,5 kV/min), teste de aumento de temperatura (a 1,1x da corrente nominal) e teste de comunicação funcional. Relatórios de teste arquivados por 15 anos.

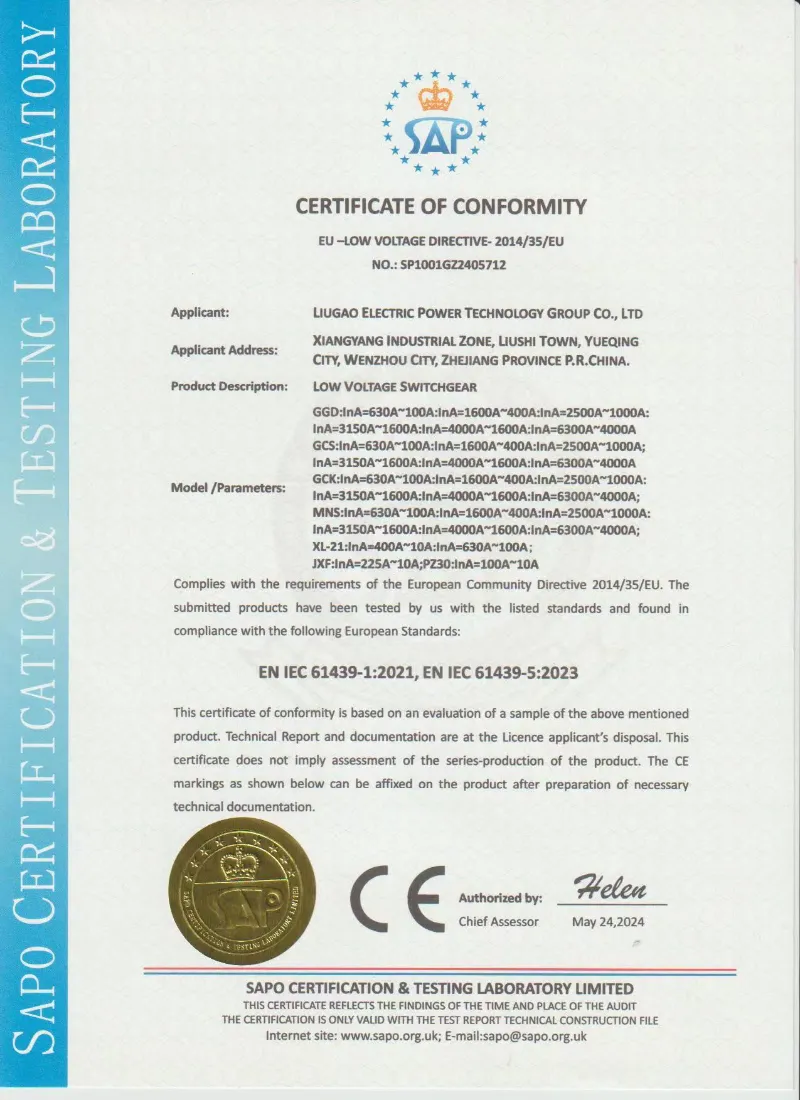

Certificação e garantia de qualidade – Por que escolher Lugao?

Por que escolher a Lugao Power?

Opções de personalização

Perguntas frequentes

Q1: A memória interna da gaveta sobrevive a uma queda de energia?

R: Sim. O chip FRAM não volátil retém dados por pelo menos 10 anos sem alimentação externa. As horas de funcionamento, os registos de eventos e os dados de desgaste dos contactos são preservados.

Q2: O protocolo de comunicação é aberto ou proprietário?

R: Aberto. Usamos registros Modbus RTU/TCP padrão (documentados em nosso manual). Você pode se conectar a qualquer SCADA, PLC ou BMS de terceiros sem licenças de gateway adicionais.

Q3: O que acontece se o sensor de temperatura de uma gaveta falhar?

R: O controlador reportará “Falha no Sensor” no LCD da gaveta e via comunicação. A operação mecânica permanece inalterada. Um kit de sensor de reposição pode ser instalado em menos de 5 minutos sem remoção da gaveta.

Q4: Posso encomendar gavetas sobressalentes sem o disjuntor primário?

R: Sim. Chamamos isso de “gaveta inteligente vazia” – inclui o chassi, contatos secundários, chip de memória e componentes eletrônicos de monitoramento, mas sem o disjuntor principal. Você pode instalar seu disjuntor preferido posteriormente.

Q5: A garantia de um ano é renovável?

R: Sim. Oferecemos um plano de extensão de garantia para os anos 2 e 3.
