Como um transformador do tipo seco elimina os riscos de vazamento de óleo?

No porão de um hospital em Cingapura, uma sala de transformador fica adjacente ao painel elétrico principal. A sala está limpa, seca e livre de qualquer odor. Não há bermas de contenção, nem separadores de óleo-água, nem sistemas de supressão de incêndio além dos detectores de fumaça padrão. Isto não é uma supervisão regulatória; é uma escolha de projeto deliberada possibilitada pelo uso de um transformador do tipo seco. Num transformador convencional a óleo, a mesma sala exigiria um piso fechado para conter fugas, um invólucro resistente ao fogo para mitigar o risco de incêndio de óleo e um sistema de ventilação para gerir o calor e os fumos. O Transformador Tipo Seco elimina todos esses requisitos, eliminando o próprio óleo. Isto não é apenas uma conveniência; é uma mudança fundamental na forma como a segurança elétrica é projetada.

A questão de como umTransformador tipo secoelimina os riscos de vazamento de óleo é essencialmente uma questão de saber o que substitui o óleo. Num transformador a óleo, o óleo desempenha duas funções críticas: isola os enrolamentos e os resfria. Se o óleo vazar, ambas as funções serão comprometidas, levando ao superaquecimento, falha no isolamento e falha potencialmente catastrófica. Um transformador do tipo seco atinge as mesmas funções de isolamento e resfriamento através de materiais sólidos e ar. Os enrolamentos são encapsulados em um sistema de isolamento sólido, normalmente fundido em resina epóxi ou materiais impregnados por pressão a vácuo (VPI). O resfriamento é obtido por meio de circulação natural de ar ou resfriamento de ar forçado. Como não há líquido para vazar, o risco de vazamento de óleo não é apenas reduzido; ele é totalmente eliminado. Este artigo explorará os recursos de engenharia, materiais e design que tornam o transformador do tipo seco uma escolha superior para aplicações onde os riscos de vazamento de óleo são inaceitáveis.

Índice

• 1. A anatomia de um vazamento de óleo: onde falham os transformadores cheios de óleo?
• 2. Isolamento de resina fundida: a barreira sólida que substitui o óleo
• 3. Tecnologia VPI: Quando o enrolamento se torna o isolamento
• 4. Resfriamento sem líquido: como o ar desempenha a função do óleo
• 5. O caso de segurança e meio ambiente para transformadores do tipo seco
• 6. Perguntas frequentes (FAQ)
• 7. Conclusão

1. A anatomia de um vazamento de óleo: onde falham os transformadores cheios de óleo?

Para compreender por que um transformador do tipo seco é superior, é útil compreender os pontos de falha específicos que levam a vazamentos de óleo em transformadores convencionais. Um transformador cheio de óleo é um conjunto complexo de um tanque de aço, um núcleo, enrolamentos, isolamento, buchas, juntas e válvulas. Cada um desses componentes representa um caminho potencial de vazamento. Ao longo da vida útil do transformador, o óleo é submetido a ciclos térmicos, o que faz com que o tanque e os componentes se expandam e contraiam. Este movimento cíclico pode fazer com que as juntas se comprimam e relaxem, eventualmente perdendo a sua força de vedação. O próprio óleo pode degradar-se, formando ácidos e lamas que atacam as juntas e o tanque. As costuras de solda podem desenvolver trincas por fadiga. Válvulas e buchas podem se soltar. E o próprio tanque pode sofrer corrosão, especialmente em ambientes úmidos ou corrosivos. A tabela abaixo resume os pontos de vazamento de óleo mais comuns em um transformador a óleo.

As consequências de um vazamento de óleo não se limitam à perda de fluido isolante e refrigerante. Um vazamento de óleo cria risco de escorregamento no chão, contamina o solo e as águas subterrâneas se atingir o meio ambiente e aumenta o risco de incêndio se o óleo entrar em contato com uma fonte de ignição. Em instalações internas, o acúmulo de vapor de óleo pode criar riscos à saúde do pessoal. O custo de limpeza de um derramamento de óleo, eliminação de solo contaminado e reparo do transformador pode ser substancial. Em algumas jurisdições, as multas regulamentares por vazamento de óleo podem ser severas. É por isso que muitos gerentes de instalações e engenheiros estão recorrendo ao transformador a seco, que elimina totalmente esses riscos.

NoLugao Power Co., Ltd., fabricamos transformadores há mais de duas décadas e vimos em primeira mão os custos e riscos associados aos vazamentos de óleo. Nossa fábrica produz transformadores a óleo e a seco, e estamos comprometidos em ajudar nossos clientes a selecionar a tecnologia certa para sua aplicação específica. Para instalações internas, ambientes sensíveis e locais onde a segurança contra incêndio é fundamental, o Transformador a Seco costuma ser a escolha superior.

2. Isolamento de resina fundida: a barreira sólida que substitui o óleo

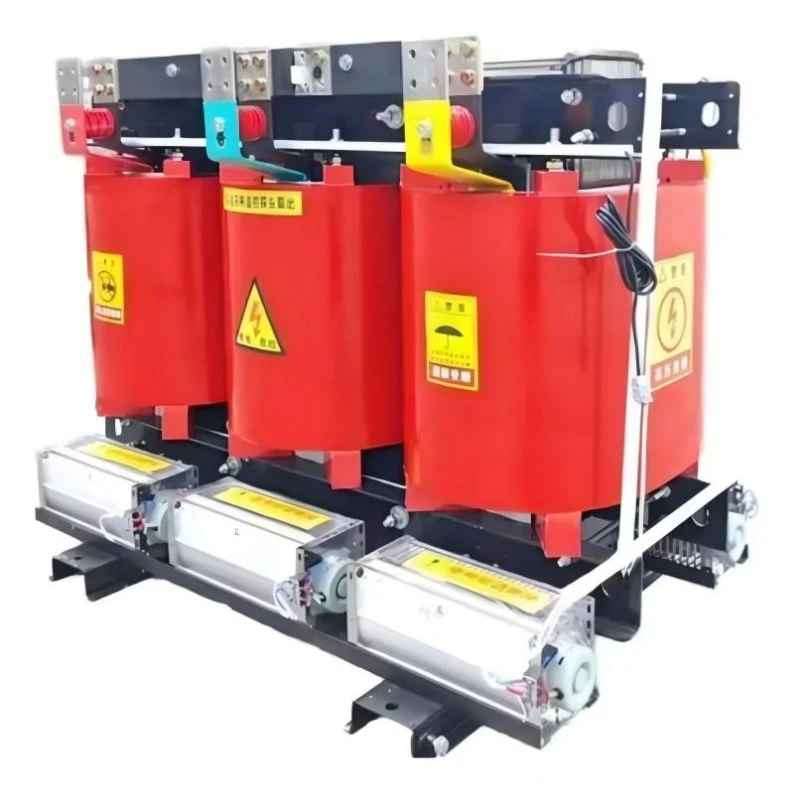

O tipo mais comum de transformador do tipo seco utiliza isolamento de resina fundida. Neste projeto, os enrolamentos de alta e baixa tensão são encapsulados em uma resina epóxi sólida fundida. A resina é misturada com um enchimento, como farinha de sílica, e colocada em um molde ao redor do enrolamento. A resina é então curada, formando uma casca dura e sólida que envolve completamente o enrolamento. Este invólucro fornece isolamento elétrico e proteção mecânica para o enrolamento. Como o isolamento é sólido, não há vazamento de líquido. O sistema de isolamento de resina fundida também é altamente resistente à umidade, poeira e produtos químicos corrosivos, tornando-o adequado para ambientes agressivos.

O sistema de isolamento de resina fundida não substitui apenas o óleo; é um sistema de isolamento superior em muitos aspectos. A resina epóxi possui alta rigidez dielétrica, o que significa que pode suportar altas tensões sem quebrar. Também possui alta condutividade térmica, o que permite que o calor seja conduzido para longe do enrolamento com mais eficiência do que o óleo em alguns casos. A resina também é autoextinguível, o que significa que não sustenta o fogo. Esta é uma vantagem crítica de segurança em relação ao petróleo, que é inflamável. A tabela abaixo compara as principais propriedades do isolamento de resina fundida com o isolamento de óleo.

Em nossa fábrica, utilizamos um processo de fundição a vácuo para garantir que a resina epóxi preencha completamente o molde e encapsula o enrolamento sem quaisquer vazios ou bolsas de ar. Os vazios podem causar descargas parciais, o que pode levar à falha do isolamento ao longo do tempo. Nosso processo de fundição a vácuo garante que a resina seja densa e homogênea, proporcionando o mais alto nível de integridade de isolamento. Também utilizamos um processo de cura controlado para garantir que a resina atinja todas as suas propriedades mecânicas e elétricas. O resultado é um transformador do tipo seco completamente livre de óleo e dos riscos associados a vazamentos de óleo.

3. Tecnologia VPI: Quando o enrolamento se torna o isolamento

Embora a resina fundida seja o tipo mais comum de transformador do tipo seco, há outra tecnologia usada para transformadores maiores: impregnação por pressão a vácuo (VPI). Num transformador VPI, o enrolamento não é encapsulado em um bloco sólido de resina. Em vez disso, o enrolamento é impregnado com verniz de resina sob vácuo e pressão. O verniz penetra no papel isolante e nos espaços entre os condutores, preenchendo-os com resina. Após o processo de impregnação, o enrolamento é curado e a resina endurece, unindo todo o enrolamento em uma estrutura sólida e coesa. Essa estrutura é então coberta com uma camada protetora, como um revestimento de silicone, para fornecer proteção adicional contra umidade e contaminação.

O processo VPI cria um enrolamento extremamente robusto. A resina une os condutores, evitando movimentos e vibrações que podem causar abrasão do isolamento. A resina também veda o enrolamento contra umidade e contaminantes. Assim como a resina fundida, os transformadores VPI são totalmente isentos de óleo, eliminando o risco de vazamentos de óleo. Os transformadores VPI são frequentemente usados ​​para classificações de potência maiores, onde o bloco sólido de um transformador de resina fundida seria muito pesado ou muito caro. A tabela abaixo compara as principais características dos transformadores de resina fundida e VPI.

Em Lugao, fabricamos transformadores de resina fundida e do tipo seco VPI. Nossa fábrica está equipada com equipamentos de fundição a vácuo e VPI de última geração, e nossos engenheiros têm ampla experiência na seleção da tecnologia certa para cada aplicação. Quer a necessidade seja um transformador compacto e leve para um quadro de distribuição interno ou um grande transformador de alta tensão para uma instalação industrial, podemos fornecer uma solução de transformador do tipo seco que elimina o risco de vazamentos de óleo.

4. Resfriamento sem líquido: como o ar desempenha a função do óleo

Uma das funções do óleo em um transformador é resfriar os enrolamentos. O óleo conduz o calor para longe dos enrolamentos e o transfere para a superfície do tanque, onde é dissipado para o ar circundante. Em um Transformador Tipo Seco, a função de resfriamento é realizada por ar. Os enrolamentos são projetados com dutos de ar e canais de resfriamento que permitem a circulação do ar e a remoção do calor. Em transformadores pequenos, a convecção natural é suficiente para proporcionar o resfriamento necessário. Em transformadores maiores, ventiladores são usados ​​para forçar o ar através dos canais de resfriamento, aumentando a capacidade de resfriamento. A tabela abaixo compara os métodos de resfriamento usados ​​em transformadores a óleo e a seco.

Em nossa fábrica, projetamos nossos transformadores do tipo seco com sistemas de refrigeração de ar otimizados. Os enrolamentos são construídos com condutores enrolados com precisão e materiais isolantes que criam canais de resfriamento uniformes. Em unidades maiores, utilizamos ventiladores de alta eficiência para garantir que os enrolamentos sejam resfriados de forma eficaz sob todas as condições de carga. Também utilizamos sensores de temperatura e sistemas de controle para monitorar a temperatura do enrolamento e controlar os ventiladores. Isto garante que o transformador opere na temperatura ideal, maximizando sua eficiência e vida útil. A ausência de óleo no sistema de refrigeração elimina o risco de vazamentos e a necessidade de contenção e descarte de óleo, tornando o Transformador Tipo Seco uma solução mais ecologicamente correta e de menor manutenção.

5. O caso de segurança e meio ambiente para transformadores do tipo seco

A eliminação de vazamentos de óleo não é a única vantagem de um Transformador Tipo Seco. A ausência de petróleo também elimina o risco de incêndio, a necessidade de contenção de petróleo e os riscos ambientais associados aos derrames de petróleo. Esses benefícios ambientais e de segurança são cada vez mais importantes para gestores de instalações, seguradoras e reguladores. Em muitas jurisdições, o uso de Transformadores do Tipo Seco é obrigatório para instalações internas e para locais onde o público possa estar presente, como hospitais, escolas e shopping centers. A tabela abaixo resume os benefícios ambientais e de segurança dos transformadores do tipo seco em comparação com os transformadores a óleo.

Na Lugao, temos o compromisso de fornecer aos nossos clientes soluções de transformadores seguras, confiáveis ​​e ecologicamente corretas. Nossos transformadores do tipo seco são projetados para atender aos mais rigorosos padrões ambientais e de segurança. Usamos apenas materiais autoextinguíveis de alta qualidade em nossos transformadores de resina fundida e VPI. Nossa fábrica é certificada pela ISO 9001 e ISO 14001, e nossos produtos são testados pela IEC 60076 e outras normas internacionais. Esteja você construindo uma nova instalação ou atualizando uma existente, podemos ajudá-lo a selecionar o transformador a seco certo para sua aplicação.

6. Perguntas frequentes (FAQ)

Pergunta 1: Os transformadores do tipo seco são totalmente isentos de óleo?

Resposta: Sim, os transformadores do tipo seco são totalmente isentos de óleo. Eles usam materiais de isolamento sólidos, como resina epóxi fundida ou papel impregnado de resina, e ar para resfriamento. Não há dielétrico líquido ou refrigerante no transformador. Esta é a característica definidora de um transformador do tipo seco e a razão pela qual elimina os riscos de vazamento de óleo.

Pergunta 2: Quais são as principais aplicações dos transformadores do tipo seco?

Resposta: Os transformadores do tipo seco são normalmente usados ​​em aplicações onde a segurança contra incêndio e a proteção ambiental são críticas. As aplicações comuns incluem instalações internas em hospitais, escolas, shopping centers e edifícios de escritórios. Eles também são usados ​​em minas subterrâneas, túneis e plataformas offshore, onde o risco de vazamento de óleo ou incêndio é inaceitável. Eles também são preferidos para aplicações de energia renovável, como parques eólicos e solares.

Pergunta 3: Como os transformadores do tipo seco se comparam aos transformadores a óleo em termos de eficiência?

Resposta: Os transformadores do tipo seco são geralmente um pouco menos eficientes do que os transformadores a óleo com a mesma potência. Isso ocorre porque o ar é um meio de resfriamento menos eficaz que o óleo. No entanto, a diferença é pequena, e os transformadores modernos do tipo seco com sistemas de refrigeração otimizados podem atingir eficiências muito próximas às dos transformadores a óleo. Para muitas aplicações, os benefícios ambientais e de segurança dos transformadores do tipo seco superam a pequena diferença de eficiência.

Pergunta 4: Que manutenção os transformadores do tipo seco exigem?

Resposta: Os transformadores do tipo seco requerem menos manutenção do que os transformadores a óleo. Não há óleo para testar, filtrar ou substituir. As principais tarefas de manutenção são a limpeza dos dutos de ar e dos ventiladores de resfriamento para garantir o fluxo de ar adequado e a verificação periódica dos enrolamentos quanto ao acúmulo de poeira. Em alguns ambientes pode ser necessário limpar os enrolamentos com aspirador ou pano seco. O intervalo de manutenção é normalmente anual ou bienal, dependendo do ambiente.

Pergunta 5: Os transformadores do tipo seco são mais caros do que os transformadores a óleo?

Resposta: Os transformadores do tipo seco geralmente têm um custo inicial de compra mais alto do que os transformadores a óleo com a mesma potência. Contudo, o custo total de propriedade pode ser menor quando são considerados os custos de contenção de óleo, supressão de incêndio, manutenção e conformidade ambiental. Para instalações internas, a economia nos custos de construção (sem necessidade de pisos fechados ou salas resistentes ao fogo) pode compensar o preço de compra mais elevado. Nossa fábrica pode fornecer uma comparação detalhada de custos para sua aplicação específica.

7. Conclusão

O Transformador Tipo Seco elimina riscos de vazamento de óleo, eliminando o próprio óleo. Através do uso de sistemas de isolamento sólido, como resina epóxi fundida ou impregnação VPI, e resfriamento a ar, o transformador do tipo seco fornece um nível de segurança e proteção ambiental que não é possível com transformadores convencionais a óleo. Os benefícios são claros: sem vazamentos de óleo, sem risco de incêndio, sem requisitos de contenção e com manutenção mínima. Para aplicações onde segurança, confiabilidade e responsabilidade ambiental são fundamentais, o Transformador a Seco é a escolha superior.

Na Lugao Power Co., Ltd., projetamos e fabricamos transformadores do tipo seco há mais de uma década. Nossa fábrica utiliza fundição a vácuo avançada e tecnologia VPI para produzir transformadores que atendem aos mais altos padrões de qualidade e desempenho. Oferecemos uma linha completa de transformadores do tipo seco, desde pequenas unidades de distribuição até grandes transformadores de potência. Nossa equipe técnica está disponível para auxiliá-lo na seleção do transformador certo para sua aplicação. Se você está preocupado com riscos de vazamento de óleo, segurança contra incêndio ou conformidade ambiental, podemos fornecer uma solução que atenda às suas necessidades.

Entre em contato com Lugao Power Co., Ltd. hojepara saber mais sobre nossos produtos Transformadores a Seco e como eles podem eliminar riscos de vazamento de óleo em suas instalações.
