Por que o transformador imerso em óleo é o carro-chefe das redes elétricas em escala de serviços públicos?

No coração de cada cidade moderna, complexo industrial e rede energética regional, existe uma presença silenciosa e vibrante que torna possível a vida moderna. É otransformador imerso em óleo—um dispositivo tão fundamental para o funcionamento da rede eléctrica que a sua omnipresença o tornou quase invisível ao público. No entanto, sem estes burros de carga, a transmissão de electricidade da central eléctrica para a sua casa seria uma tarefa impossível. O transformador imerso em óleo desempenha uma função simples, mas essencial: aumenta a tensão para uma transmissão eficiente de longa distância e diminui-a para um consumo seguro. Mas a simplicidade da sua função esconde a extraordinária engenharia necessária para torná-lo confiável, eficiente e durável por décadas.

As redes elétricas em grande escala dependem de transformadores imersos em óleo por uma série de razões convincentes: eles oferecem confiabilidade superior, gerenciamento térmico eficaz, excelente rigidez dielétrica e um histórico comprovado de longevidade. Ao contrário dos transformadores do tipo seco, que são limitados em tensão e capacidade, os transformadores imersos em óleo podem suportar os enormes níveis de potência exigidos pela rede. Seu óleo tem uma dupla finalidade: é ao mesmo tempo um isolante elétrico e um refrigerante, garantindo que o transformador possa operar em plena capacidade sem superaquecimento. Este artigo examinará os fatores técnicos e econômicos que tornam o transformador imerso em óleo o carro-chefe indiscutível das redes elétricas em escala de serviços públicos, analisando seu projeto, sistemas de refrigeração, confiabilidade e economia do ciclo de vida.

Índice

• 1. O que é um transformador imerso em óleo e como funciona?
• 2. Por que o resfriamento de óleo é superior para aplicações de alta potência?
• 3. O que torna os transformadores imersos em óleo excepcionalmente confiáveis?
• 4. Como o transformador imerso em óleo proporciona 30-40 anos de vida útil?
• 5. Quais são as vantagens econômicas dos transformadores imersos em óleo?
• 6. Perguntas frequentes (FAQ)
• 7. Conclusão

1. O que é um transformador imerso em óleo e como funciona?

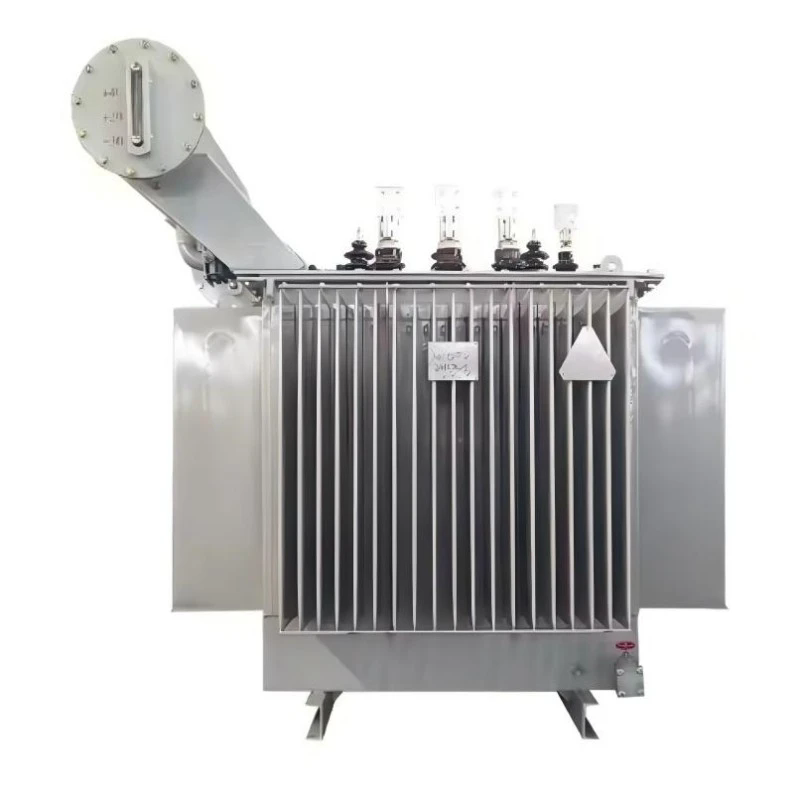

Um transformador imerso em óleo é um tipo de transformador no qual o núcleo e os enrolamentos são submersos em um tanque cheio de óleo de transformador. O óleo é um óleo mineral especialmente formulado que é ao mesmo tempo um isolante elétrico e um meio de resfriamento. O transformador opera segundo o princípio da indução eletromagnética: uma corrente alternada no enrolamento primário cria um fluxo magnético variável no núcleo, que induz uma tensão no enrolamento secundário. A relação de tensão é determinada pela relação de espiras entre os enrolamentos primário e secundário. Em uma rede elétrica típica, um transformador elevador aumenta a tensão do nível do gerador (normalmente 11-22 kV) para os níveis de transmissão (115 kV a 765 kV), e um transformador abaixador reduz a tensão dos níveis de transmissão para os níveis de distribuição (4 kV a 35 kV).

O papel do óleo no transformador é duplo. Em primeiro lugar, proporciona isolamento elétrico entre os enrolamentos e o tanque, evitando falhas elétricas. A alta rigidez dielétrica do óleo permite que o transformador seja mais compacto do que seria se fosse isolado a ar. Em segundo lugar, o óleo atua como refrigerante. À medida que o transformador opera, o calor é gerado no núcleo e nos enrolamentos devido às perdas I²R (perdas de cobre) e perdas por histerese e correntes parasitas (perdas de ferro). O óleo absorve esse calor e circula, transferindo-o para as paredes do tanque onde é dissipado para o ar circundante. Este efeito de resfriamento é essencial para que o transformador opere em sua capacidade nominal total sem superaquecimento.

O transformador imerso em óleo é a tecnologia dominante para aplicações de alta tensão e alta potência. NoLugao Power Co., Ltd., fabricamos transformadores imersos em óleo que atendem aos mais rigorosos padrões internacionais. Os componentes típicos de um transformador imerso em óleo incluem: o núcleo (normalmente feito de aço silício de grão orientado), os enrolamentos (normalmente cobre ou alumínio), o tanque de óleo, as buchas (para conectar os enrolamentos ao circuito externo), o conservador (um tanque de expansão para permitir a expansão do óleo), o respiro (para permitir a entrada e saída de ar do conservador) e o sistema de refrigeração (radiadores ou ventiladores). O projeto e a construção desses componentes são essenciais para o desempenho e a longevidade do transformador. Nossa fábrica aprimorou esses elementos de design ao longo de décadas, garantindo que nosso transformador imerso em óleo ofereça desempenho confiável nas aplicações de rede mais exigentes.

2. Por que o resfriamento de óleo é superior para aplicações de alta potência?

O sistema de refrigeração de um transformador é fundamental para o seu funcionamento. À medida que o transformador converte energia elétrica, uma parte é perdida na forma de calor. Este calor deve ser removido para evitar que a temperatura do transformador exceda os limites de projeto. Em um transformador imerso em óleo, o óleo serve como meio de resfriamento primário. A condutividade térmica superior e a capacidade de calor específica do óleo permitem absorver e transferir eficientemente o calor para longe do núcleo e dos enrolamentos. O processo de resfriamento é impulsionado por convecção natural: à medida que o óleo é aquecido, ele se torna menos denso e sobe, enquanto o óleo mais frio desce para ocupar o seu lugar. Isso cria uma circulação natural que distribui o calor por todo o transformador.

Existem vários tipos de sistemas de refrigeração utilizados para transformadores imersos em óleo:

• ONAN (Óleo Natural, Ar Natural):Este é o tipo mais simples de resfriamento, baseado na convecção natural do óleo e na convecção natural do ar sobre a superfície do tanque. O calor é transferido do óleo para as paredes do tanque e depois para o ar circundante. O resfriamento ONAN é adequado para transformadores menores.
• ONAF (Óleo Natural, Ar Forçado):Este sistema utiliza ventiladores para forçar o ar sobre a superfície do tanque e os radiadores, aumentando a taxa de transferência de calor. O resfriamento ONAF é usado para transformadores maiores e pode aumentar a capacidade do transformador em até 33%.
• OFAF (Petróleo Forçado, Forçado Aéreo):Este sistema utiliza bombas de óleo para circular o óleo através dos radiadores e ventiladores para forçar o ar sobre os radiadores. O resfriamento OFAF é usado para os maiores transformadores, proporcionando capacidade máxima de resfriamento.
• ODAF (Petróleo Dirigido, Forçado Aérea):Este é o sistema de resfriamento mais avançado, onde o óleo é direcionado através dos enrolamentos por bombas para fornecer o resfriamento mais eficaz. O resfriamento ODAF é usado para os transformadores maiores e mais carregados.

A escolha do sistema de refrigeração depende da classificação do transformador, da temperatura ambiente e do perfil de carga. A eficácia do sistema de resfriamento é um fator crítico na determinação da capacidade do transformador e de sua capacidade de lidar com sobrecargas. Um transformador com sistema de refrigeração de alta eficiência pode operar com um fator de carga mais alto sem exceder seus limites de temperatura. Na Lugao Power Co., Ltd., projetamos nosso transformador imerso em óleo com sistemas de resfriamento otimizados para a aplicação específica, garantindo que o transformador possa fornecer sua capacidade nominal total sob as condições mais exigentes.

A tabela a seguir resume as principais características dos diferentes sistemas de refrigeração:

A capacidade do óleo de remover eficientemente o calor do núcleo e dos enrolamentos do transformador é uma das principais razões pelas quais o transformador imerso em óleo é a escolha preferida para aplicações em grande escala. O óleo também atua como meio amortecedor, absorvendo vibrações mecânicas e reduzindo o ruído.

3. O que torna os transformadores imersos em óleo excepcionalmente confiáveis?

A confiabilidade do transformador imerso em óleo é a base de seu domínio na rede elétrica. Uma falha no transformador é um evento catastrófico, levando a cortes de energia, reparos dispendiosos e riscos potenciais à segurança. O projeto e a construção do transformador imerso em óleo destinam-se especificamente a maximizar a confiabilidade. O óleo proporciona um ambiente limpo e inerte para os enrolamentos, protegendo-os contra umidade, poeira e outros contaminantes. O óleo também atua como um sistema de alerta precoce: a análise de gases dissolvidos (DGA) do óleo pode detectar falhas incipientes, permitindo uma manutenção proativa antes que ocorra uma falha.

Várias características importantes do projeto contribuem para a confiabilidade do transformador imerso em óleo:

• Isolamento Robusto:O óleo proporciona alta rigidez dielétrica, evitando rupturas elétricas entre os enrolamentos. O isolamento de papel dos enrolamentos também é impregnado com óleo, aumentando sua rigidez dielétrica. A combinação de isolamento de papel e óleo é conhecida como sistema de isolamento "papel-óleo" e é o sistema de isolamento mais confiável para transformadores de alta tensão.
• Construção Selada:O tanque do transformador é vedado para evitar a entrada de umidade e oxigênio, que podem degradar o isolamento de óleo e papel. O conservador (um tanque de expansão) está conectado ao tanque principal e é parcialmente preenchido com óleo, proporcionando um ambiente vedado. O respiro permite que o ar entre e saia do conservador, mas contém um dessecante para remover a umidade do ar.
• Capacidade de sobrecarga:Os transformadores imersos em óleo têm uma capacidade de sobrecarga significativa. O óleo atua como amortecedor térmico, absorvendo calor durante períodos de alta carga e liberando-o quando a carga diminui. Isto permite que o transformador lide com sobrecargas de curto prazo sem exceder seus limites de temperatura. A capacidade de sobrecarga é particularmente importante numa rede onde as cargas podem variar de forma imprevisível.
• Monitoramento de condição:O óleo pode ser amostrado e analisado para avaliar a condição do transformador. A análise de gases dissolvidos (DGA) é a técnica de monitoramento de condição mais importante. Os gases dissolvidos no óleo fornecem uma indicação do tipo e gravidade de qualquer falha. Ao monitorar regularmente o óleo, possíveis problemas podem ser identificados precocemente, permitindo que ações corretivas sejam tomadas antes que ocorra uma falha.

A confiabilidade do transformador imerso em óleo foi comprovada ao longo de décadas de serviço. Muitos transformadores imersos em óleo estão em operação há mais de 40 anos, apenas com manutenção de rotina. A construção robusta do transformador, aliada à sua capacidade de manutenção em campo, torna-o um ativo confiável para qualquer concessionária. Na Lugao, projetamos nosso transformador imerso em óleo para os mais altos níveis de confiabilidade. Nossos transformadores são fabricados com materiais de alta qualidade e submetidos a testes rigorosos, incluindo testes dielétricos, testes de curto-circuito e testes térmicos, para garantir que funcionarão de maneira confiável em todas as condições operacionais.

A tabela abaixo mostra a vida útil típica de vários componentes do transformador e os fatores que afetam sua longevidade.

A confiabilidade do transformador imerso em óleo é resultado direto de seu design robusto, das propriedades protetoras do óleo e da capacidade de monitorar sua condição. Esses fatores se combinam para tornar o transformador imerso em óleo a tecnologia mais confiável para redes elétricas em grande escala.

4. Como o transformador imerso em óleo proporciona 30-40 anos de vida útil?

A longa vida útil do transformador imerso em óleo é uma prova de seu design robusto e da durabilidade inerente de seus componentes. Um transformador imerso em óleo bem projetado e com manutenção adequada pode operar de forma confiável por 30 a 40 anos e, em alguns casos, até mais. A chave para esta longevidade reside na proteção fornecida pelo óleo e na capacidade de manter a condição do transformador durante a sua vida útil. A dupla função do óleo como isolante e refrigerante, combinada com a construção selada, cria um ambiente que protege o núcleo e os enrolamentos dos efeitos degradativos da umidade, oxigênio e contaminação.

A vida útil de um transformador imerso em óleo é normalmente determinada pela condição do seu sistema de isolamento, que consiste no isolamento de papel e no óleo. O isolamento do papel degrada-se com o tempo devido a tensões térmicas, mecânicas e químicas. A taxa de degradação é governada pela equação de Arrhenius: a vida útil do isolamento é reduzida para metade por cada aumento de 8-10°C na temperatura de funcionamento. Portanto, controlar a temperatura do transformador é essencial para maximizar sua vida útil. O sistema de resfriamento de óleo é fundamental para gerenciar a temperatura. O óleo dissipa o calor gerado pelo núcleo e pelos enrolamentos, mantendo a temperatura de isolamento dentro de limites aceitáveis.

Outro fator que afeta a vida útil de um transformador imerso em óleo é a condição do próprio óleo. O óleo pode ficar contaminado com umidade e oxigênio com o tempo. A umidade reduz a rigidez dielétrica do óleo e acelera o envelhecimento do isolamento do papel. O oxigênio causa a oxidação do óleo, formando ácidos e lamas que podem degradar ainda mais o isolamento. Testes regulares de óleo são essenciais para monitorar a condição do óleo. A filtragem e o processamento do óleo podem remover a umidade e os contaminantes, restaurando as propriedades do óleo e prolongando a vida útil do transformador. Em muitos casos, o óleo pode ser totalmente substituído, restaurando o transformador a uma condição quase nova.

Além do óleo e do isolamento, os demais componentes do transformador também podem ser mantidos ou substituídos para prolongar sua vida útil. Por exemplo, as buchas, o sistema de refrigeração e o comutador podem ser substituídos ou recondicionados. Esta modularidade permite que a vida útil do transformador seja estendida significativamente além da vida útil de seus componentes individuais. Na Lugao, projetamos nosso transformador imerso em óleo tendo em mente a facilidade de manutenção. Nossos transformadores apresentam fácil acesso a componentes críticos e interfaces padrão para peças de reposição. Isso garante que nossos clientes possam manter seus transformadores em serviço por décadas.

5. Quais são as vantagens econômicas dos transformadores imersos em óleo?

Embora o custo inicial de um transformador imerso em óleo seja superior ao de um transformador do tipo seco, o transformador imerso em óleo oferece vantagens económicas significativas ao longo da sua vida útil. As principais vantagens econômicas são: menores perdas operacionais, maior capacidade de sobrecarga, maior vida útil e menores custos de manutenção. Esses fatores contribuem para um menor custo total de propriedade (TCO) do transformador imerso em óleo durante sua vida útil de 30 a 40 anos.

As perdas operacionais de um transformador são a soma das perdas sem carga (perdas no núcleo) e das perdas em carga (perdas no cobre). As perdas sem carga são constantes e dependem do material e do projeto do núcleo. As perdas de carga variam com o quadrado da corrente de carga. O custo destas perdas ao longo da vida útil do transformador pode ser substancial, especialmente em áreas com preços elevados de electricidade. Os transformadores imersos em óleo normalmente apresentam perdas no núcleo mais baixas do que os transformadores do tipo seco devido à eficiência de resfriamento superior, permitindo um projeto de núcleo mais compacto e eficiente.

A maior capacidade de sobrecarga de um transformador imerso em óleo é outra vantagem económica significativa. Numa rede, a carga raramente é constante. Existem períodos de pico e períodos de baixa demanda. Um transformador imerso em óleo pode lidar com sobrecargas de curto prazo, permitindo que a concessionária adie o investimento em nova capacidade. A capacidade de sobrecarga também permite que o transformador opere com um fator de carga médio mais alto, reduzindo a necessidade de transformadores adicionais.

A longa vida útil de um transformador imerso em óleo é uma grande vantagem económica. O custo de substituição de um transformador é substancial, incluindo o custo do novo transformador, o custo da instalação e o custo do tempo de inatividade. Ao prolongar a vida útil, a concessionária pode adiar esses custos.

A tabela a seguir fornece um resumo das vantagens econômicas do transformador imerso em óleo em comparação com um transformador do tipo seco:

O transformador imerso em óleo oferece o melhor valor econômico para redes elétricas em grande escala. As menores perdas operacionais, maior capacidade de sobrecarga e maior vida útil mais do que compensaram o maior custo inicial. Na Lugao, temos o compromisso de fornecer aos nossos clientes transformadores imersos em óleo que ofereçam o melhor valor econômico, combinando alto desempenho com confiabilidade de longo prazo.

6. Perguntas frequentes (FAQ)

Pergunta 1: Qual é a vida útil típica de um transformador imerso em óleo?

Resposta: Um transformador imerso em óleo bem projetado e com manutenção adequada pode ter uma vida útil de 30 a 40 anos e, em alguns casos, até mais. A vida útil é determinada principalmente pela condição do isolamento do papel e do óleo isolante. A manutenção regular, incluindo testes e filtragem de óleo, pode prolongar significativamente a vida útil do transformador. Na Lugao Power Co., Ltd., projetamos nosso transformador imerso em óleo para confiabilidade de longo prazo, com construção robusta e materiais de alta qualidade.

Pergunta 2: Como um transformador imerso em óleo se compara a um transformador do tipo seco em termos de segurança contra incêndio?

Resposta: Os transformadores imersos em óleo contêm um líquido inflamável (o óleo), que apresenta risco de incêndio. Os transformadores do tipo seco são considerados mais seguros em termos de risco de incêndio porque são construídos com materiais não inflamáveis. No entanto, o risco de incêndio de um transformador imerso em óleo pode ser mitigado através de características de projeto, como paredes corta-fogo, sistemas de supressão de incêndio e o uso de fluidos menos inflamáveis ​​(como ésteres sintéticos). Muitas concessionárias escolhem transformadores imersos em óleo por seu desempenho e confiabilidade superiores, aceitando o maior risco de incêndio em troca dos benefícios, e implementam medidas de segurança adequadas. A escolha entre os dois tipos depende da aplicação específica e dos requisitos de segurança do local.

Pergunta 3: Qual é a finalidade do óleo em um transformador imerso em óleo?

Resposta: O óleo em um transformador imerso em óleo tem duas funções essenciais: fornece isolamento elétrico entre os enrolamentos e o tanque e atua como refrigerante. A alta rigidez dielétrica do óleo evita quebras elétricas e sua condutividade térmica permite absorver o calor do núcleo e dos enrolamentos e transferi-lo para as paredes do tanque. O óleo também proporciona um ambiente limpo e inerte para os enrolamentos, protegendo-os da umidade e do oxigênio. A condição do óleo é crítica para o desempenho e longevidade do transformador.

Pergunta 4: O que é análise de gases dissolvidos (DGA) e por que ela é importante?

Resposta: A análise de gases dissolvidos (DGA) é uma técnica de diagnóstico usada para avaliar a condição de um transformador imerso em óleo. O óleo contém gases dissolvidos que são gerados por diferentes tipos de falhas no transformador. Ao analisar a composição e concentração desses gases é possível identificar o tipo e a gravidade de uma falha. O DGA é uma ferramenta essencial para prevenir falhas e prolongar a vida útil do transformador. Recomenda-se que a DGA seja realizada em intervalos regulares, normalmente anualmente ou semestralmente.

Pergunta 5: Quais são as considerações ambientais para transformadores imersos em óleo?

Resposta: A principal preocupação ambiental com transformadores imersos em óleo é o potencial de derramamentos de óleo, que podem contaminar o solo e a água. Para mitigar este risco, os transformadores são equipados com sistemas de contenção, como poços de coleta de óleo. Além disso, há uma tendência crescente para a utilização de fluidos isolantes biodegradáveis ​​e menos inflamáveis, como os ésteres sintéticos, que apresentam menor impacto ambiental. O descarte de óleo de transformador usado deve ser gerenciado de acordo com as regulamentações ambientais. Na Lugao Power Co., Ltd., estamos comprometidos com a fabricação ambientalmente responsável e oferecemos transformadores com fluidos de éster sintético e designs robustos à prova de vazamentos.

7. Conclusão

O transformador imerso em óleo é o carro-chefe indiscutível da rede elétrica em grande escala. Sua confiabilidade superior, gerenciamento térmico eficaz, longa vida útil e economia favorável fazem dele a escolha preferida para empresas de serviços públicos em todo o mundo. O óleo fornece isolamento elétrico e resfriamento essenciais, permitindo que o transformador opere de forma eficiente e confiável sob as condições mais exigentes. A capacidade de monitorar a condição do transformador através de testes de óleo e de manter o transformador durante sua longa vida útil torna-o um ativo confiável. Embora existam outras tecnologias, como transformadores do tipo seco, o transformador imerso em óleo continua sendo a tecnologia dominante para aplicações de alta tensão e alta potência. O histórico comprovado de desempenho do transformador, combinado com sua capacidade de manutenção e reforma, garante que ele continuará a ser a espinha dorsal da rede elétrica nas próximas décadas.

Na Lugao Power Co., Ltd., fabricamos transformadores imersos em óleo de alta qualidade há mais de duas décadas. Nossos transformadores são projetados para atender aos mais altos padrões de desempenho, confiabilidade e eficiência. Estamos comprometidos em fornecer aos nossos clientes os melhores produtos e serviços possíveis e convidamos você a entrar em contato conosco para saber mais sobre nossas soluções de transformadores imersos em óleo.

Entre em contato com Lugao Power Co., Ltd. hojepara saber mais sobre nossas soluções de transformadores imersos em óleo para aplicações de rede elétrica em grande escala.
