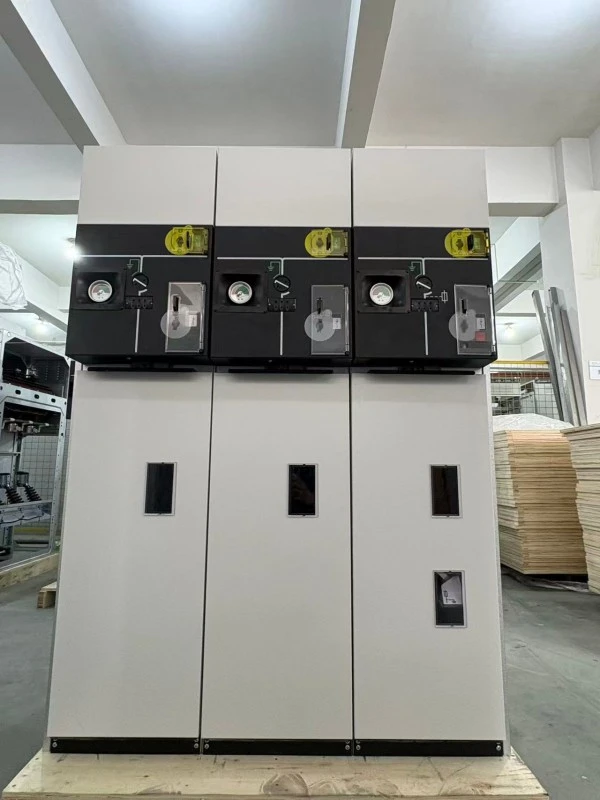

Unidade principal de anel selado isolado a ar HXGN

“H” – invólucro tipo caixa,

"X" — rede em anel,

"G" - isolado a ar,

"N" - interno

Painel de distribuição em invólucro metálico da unidade principal de anel selado isolado a ar HXGN projetado para sistemas de distribuição principal e radial de anel de 6kV–24kV. DiferenteIsolado em SF6Nas RMUs, esta unidade utiliza ar como principal meio dielétrico, com todas as partes energizadas encerradas em um gabinete metálico selado e protegido contra poeira.

O que isso faz?

1. Conecta e isola circuitos de energia na distribuição secundária

2. Protege transformadores de distribuição por meio de chaves seccionadoras e combinações de fusíveis

3. Fornece lacunas de isolamento visíveis para manutenção segura

4. Serve como uma alternativa econômica ao painel isolado a gás

A unidade principal de anel selado isolado a ar HXGN é amplamente utilizada em aplicações ondeGás SF6é restrita, onde é necessária desconexão visível frequente ou onde as restrições orçamentárias favorecem uma tecnologia comprovada e simples, sem comprometer a segurança.

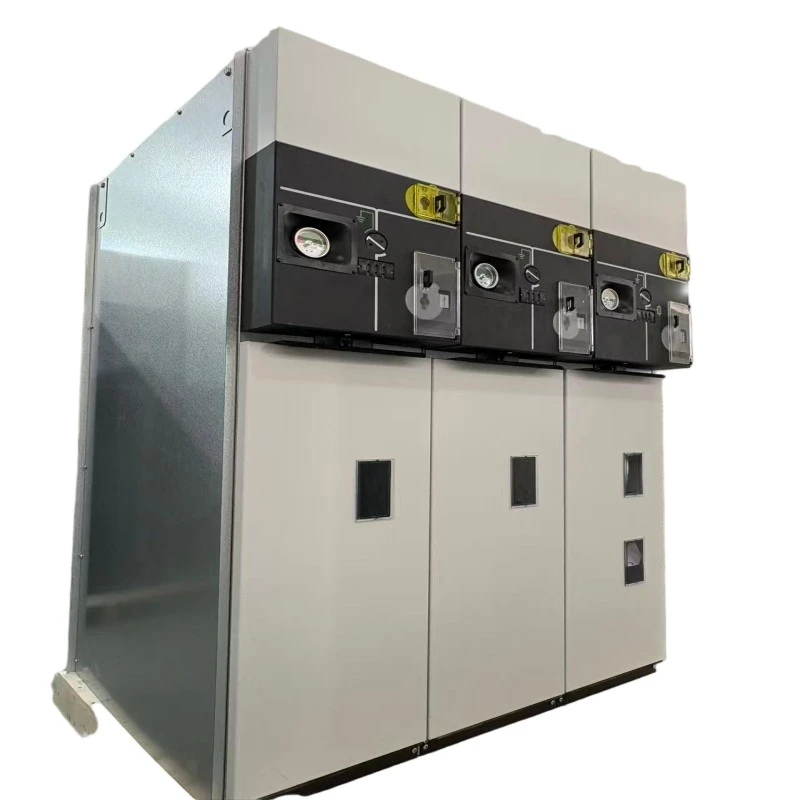

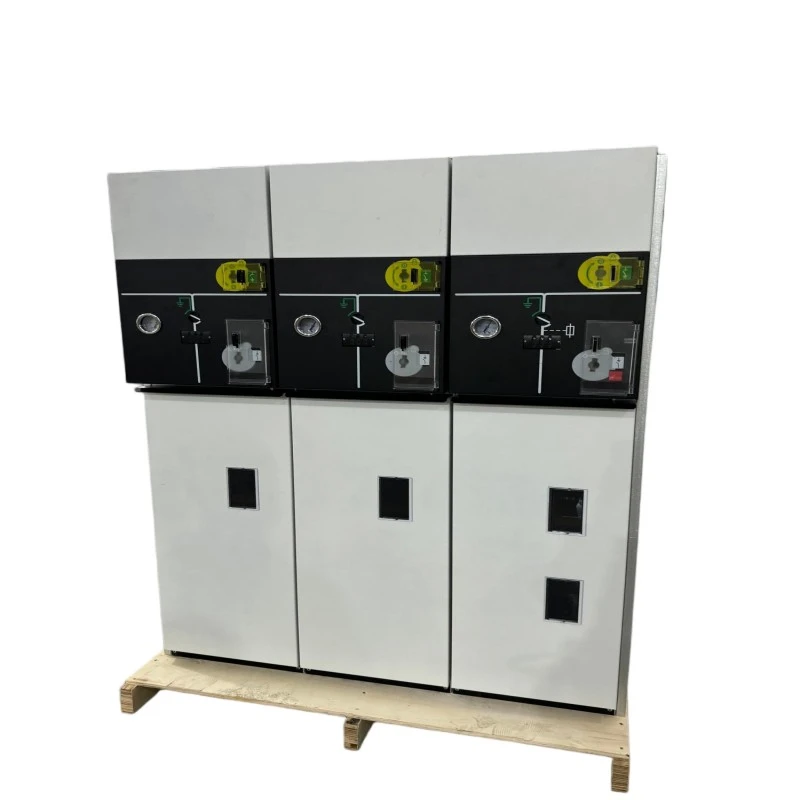

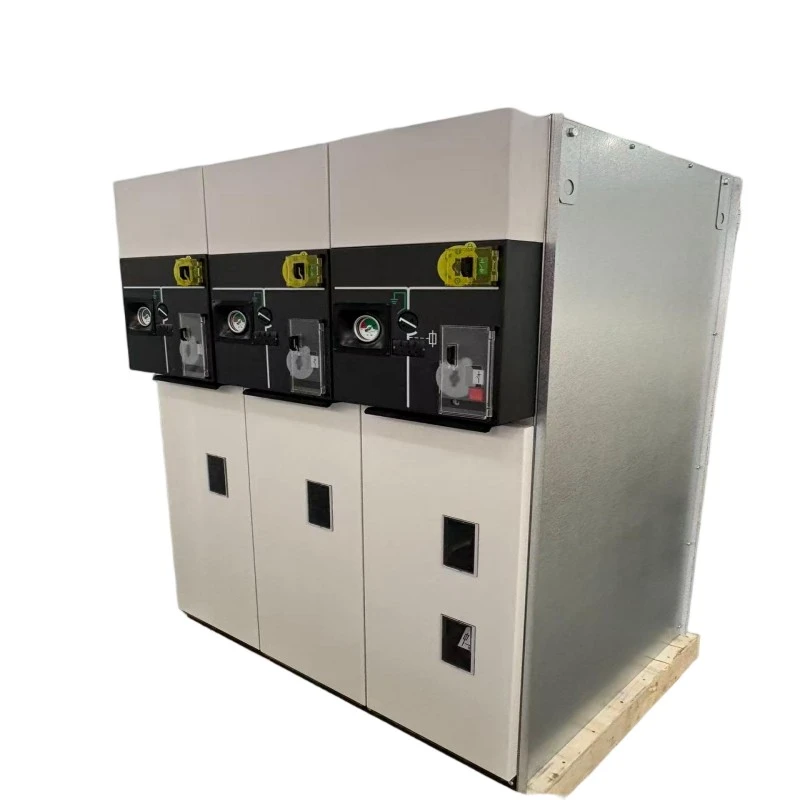

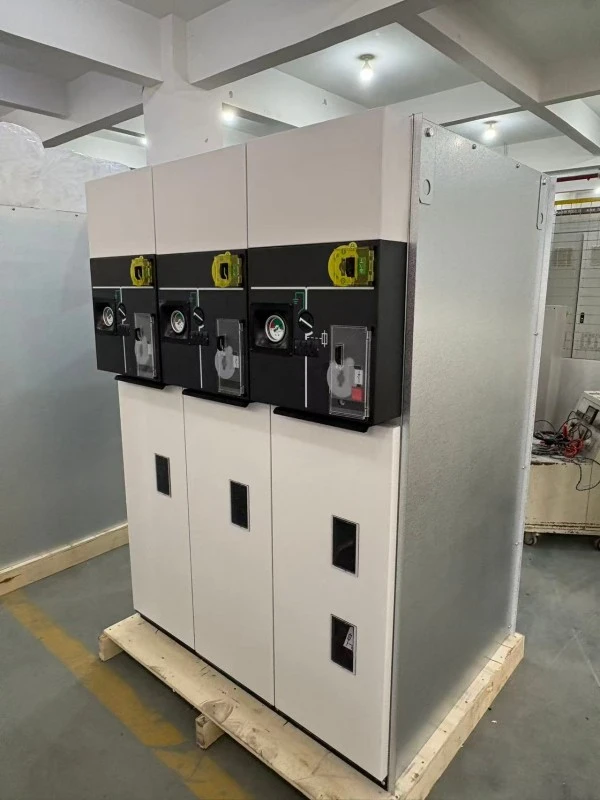

Descrição do produto

Nossa unidade principal de anel selado isolado a ar HXGN é uma unidade principal de anel isolado a ar de última geração projetada para instalação interna em subestações, plantas industriais, edifícios comerciais e redes de distribuição de energia rurais. A tensão nominal varia de 6kV a 24kV, com corrente nominal de 630A para barramentos principais e 125A para circuitos de transformadores protegidos por fusíveis.

Principais recursos técnicos:

1. Isolamento de ar com espaçamento de fases otimizado e barreiras isoladas

2. Design de gabinete selado (IP3X ou IP4X) evitando a entrada de poeira e roedores

3. Chave seccionadora de três posições (fechada / aberta / aterrada) com interrupção visível

4. Proteção integrada de fusível limitador de corrente para transformadores (até 125A)

5. Módulo opcional de disjuntor a vácuo para proteção do alimentador

6. Intertravamentos mecânicos que evitam operações incorretas

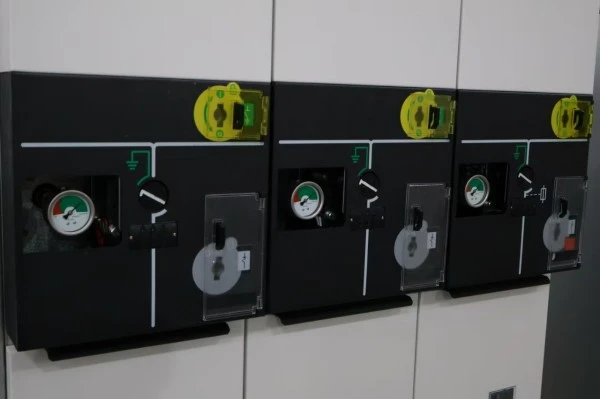

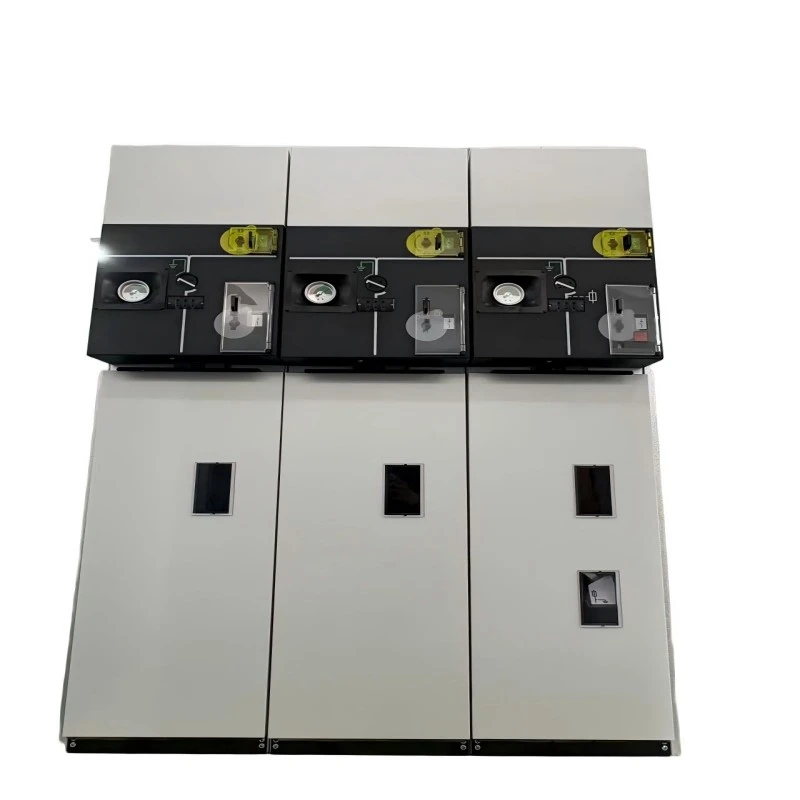

7. Barramento de imitação do painel frontal com indicação clara de posição

A unidade principal de anel vedado isolado a ar HXGN oferece um design transparente e fácil de inspecionar --- os operadores podem confirmar visualmente a posição aberta da chave de carga, um recurso altamente valorizado durante procedimentos de manutenção e bloqueio/sinalização. Nenhum equipamento especial de manuseio de gás é necessário para instalação ou descomissionamento.

Parâmetro do produto (especificação)

Característica e aplicação do produto

Principais recursos

● Livre de SF6 e amigo do ambiente --- Utiliza apenas ar como meio isolante, sem emissões de gases com efeito de estufa.

● Interrupção visível --- A chave seccionadora em carga fornece uma lacuna de isolamento claramente visível, simplificando os procedimentos de segurança.

● Vedado contra poeira e roedores --- O gabinete atende IP3X ou IP4X, evitando causas comuns de falhas em painéis isolados a ar.

● Tamanho compacto --- Largura da unidade normalmente de 500 a 600 mm, adequada para subestações internas com espaço limitado.

● Econômico---Investimento inicial mais baixo em comparação com SF6 ou RMUs com isolamento sólido.

● Manutenção simples --- Não é necessário monitoramento ou reabastecimento da pressão do gás; apenas inspeção visual e limpeza de contato.

● Segurança de intertravamento---Os intertravamentos mecânicos evitam o fechamento da chave de aterramento enquanto a chave de carga está fechada.

Cenários de aplicação

● Redes elétricas rurais e municipais

● Instalações industriais --- Fábricas, locais de mineração, fábricas de cimento (com proteção contra poeira)

● Edifícios comerciais --- Shopping centers, complexos de escritórios, hotéis

● Subestações de pequeno a médio porte --- nós de distribuição de 6kV-24kV

● Energia renovável --- Pequenas hidrelétricas, biomassa e solar distribuída (instalação interna)

● Projetos de modernização --- Substituição de painéis de distribuição isolados a ar desatualizados por unidades seladas modernas

Perguntas e respostas

Q1: Como funciona a unidade principal de anel vedado isolado a ar HXGN em ambientes empoeirados, como fábricas de cimento ou silos de grãos?

R: Excelente. A unidade principal de anel vedado isolado a ar HXGN apresenta um gabinete totalmente vedado com classificação IP3X como padrão (IP4X opcional), o que significa que nenhuma partícula de poeira maior que 2,5 mm ou 1 mm pode entrar. Isso evita rastreamento e flashovers comumente vistos em painéis isolados a ar do tipo aberto. Recomendamos a versão IP4X para áreas com muito pó, juntamente com limpeza externa periódica do gabinete.

P2: O isolamento do ar é confiável em regiões costeiras com alta umidade?

R: Sim, com design adequado. Nossa unidade principal de anel selado isolado a ar HXGN usa barreiras isoladas hidrofóbicas e distância de fuga estendida para 240 mm (para 12 kV) e 360 ​​mm (para 24 kV). Além disso, o invólucro selado evita a circulação de ar úmido e aquecedores anticondensação opcionais podem ser instalados no compartimento de cabos. Implantamos com sucesso centenas de unidades nas províncias costeiras do sul com umidade anual superior a 90%.

P3: Como este produto se compara a uma RMU isolada com SF6?

R: As RMU SF6 são mais compactas e totalmente vedadas, mas exigem manuseio de gás e têm custo inicial mais alto. A unidade principal de anel selado isolado a ar HXGN é maior, mas oferece:

● Preço de compra inicial mais baixo (geralmente oferece um investimento inicial mais baixo do que soluções comparáveis ​​com isolamento de SF6, dependendo da configuração e dos requisitos do projeto).

● Sem preocupações com vazamento de gás

● Desconexão visível para manutenção mais segura

● Descomissionamento e descarte mais fáceis

Para clientes que priorizam o baixo custo do ciclo de vida e o impacto ambiental sem restrições extremas de espaço, o HXGN é a escolha ideal.

Q4: Quais fusíveis são compatíveis com sua RMU HXGN?

R: Nosso compartimento de fusíveis aceita fusíveis limitadores de corrente de alta tensão padrão DIN 43625 ou BS 2692. Podemos fornecer fusíveis que atendam aos requisitos de proteção do seu transformador (normalmente 6,3 A a 125 A). A operação do pino de disparo do fusível está mecanicamente ligada à chave de três posições para proteção contra falta monofásica.

Detalhes de produção

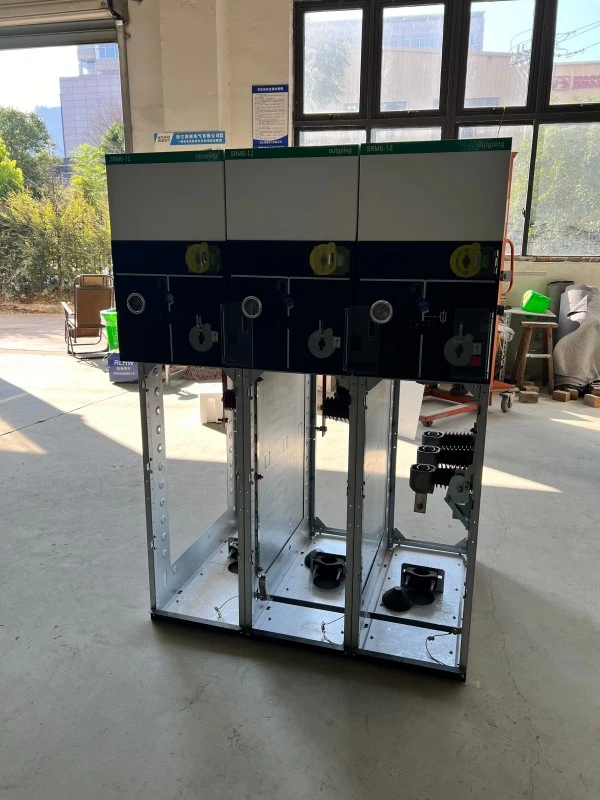

Gabinete e Vedação

A unidade principal de anel vedado isolado a ar HXGN apresenta um gabinete de aço laminado a frio com 2,0 mm de espessura ou aço inoxidável opcional, com acabamento em revestimento eletrostático a pó (espessura mínima de 80 μm, RAL 7035 cinza claro). O revestimento passa no teste de névoa salina de 500 horas. A vedação é obtida através de juntas de espuma de poliuretano em todas as portas e painéis, garantindo proteção IP3X. Os compartimentos dos cabos são vedados separadamente do compartimento da chave principal para evitar a propagação do arco.

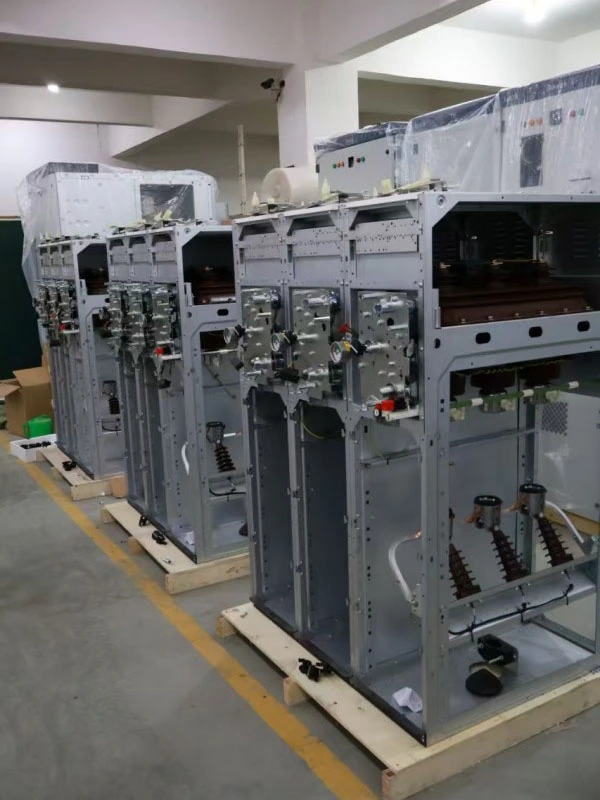

Projeto de chave seccionadora de carga

A chave seccionadora de três posições é do tipo lâmina rotativa com contatos prateados autolimpantes. A câmara de extinção de arco utiliza um princípio de sopro magnético combinado com calhas de arco isoladas, permitindo a interrupção de corrente de carga de até 630A e a criação/interrupção de correntes de carga de cabos (até 10A). A chave tem duas posições de interrupção visíveis (aberta e aterrada) e uma posição fechada – todas claramente indicadas no painel frontal do mímico.

Unidade de combinação de fusíveis

Para proteção do transformador, nossa unidade principal de anel selado isolado a ar HXGN integra um compartimento de fusíveis com um mecanismo de disparo operado pelo percussor. Quando um fusível de fase opera, o percussor aciona mecanicamente a chave seccionadora para abrir todas as três fases, evitando a operação monofásica. O compartimento de fusíveis está interligado com a chave de aterramento - o compartimento só pode ser aberto quando a chave de carga estiver aberta e a chave de aterramento estiver fechada.

Sistema de Isolamento

Todos os barramentos e conexões são isolados com tubos termorretráteis (tipo com melhor escoamento) ou revestimento em pó epóxi. As barreiras de fase são feitas de DMC (composto para moldagem de massa) ou SMC (composto para moldagem de folha) com resistência ao arco classificada como Classe 1 de acordo com IEC 60243. A folga de ar mínima é:

● 12kV: 125 mm entre fases, 100 mm para terra

● 24kV: 220 mm entre fases, 180 mm para terra

Garantia de qualidade e testes

Cada unidade principal de anel selado isolado a ar HXGN passa por testes de rotina antes da entrega:

● Medição da resistência do circuito principal (micro-ohmímetro)

● Tensão suportável de frequência industrial (42kV/1min para 12kV, 65kV/1min para 24kV)

● Teste de resistência à tensão induzida

● Teste de operação mecânica (200 ciclos para cada chave)

● Teste de isolamento do circuito auxiliar (2kV/1min)

● Verificação da proteção do gabinete (teste de sonda IP3X ou IP4X)

● Medição de descarga parcial (<20pC a 1,5× tensão nominal)

Compromisso de serviço pós-venda

Período de garantia: 12 meses a partir da data de envio (extensível para 24 ou 36 meses com contrato de serviço pago)

Suporte técnico: Consulta técnica gratuita vitalícia; resposta dentro de 1 hora após a notificação
