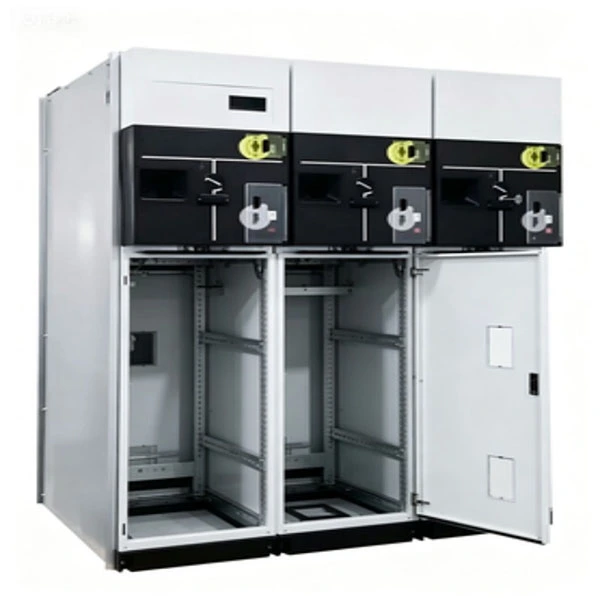

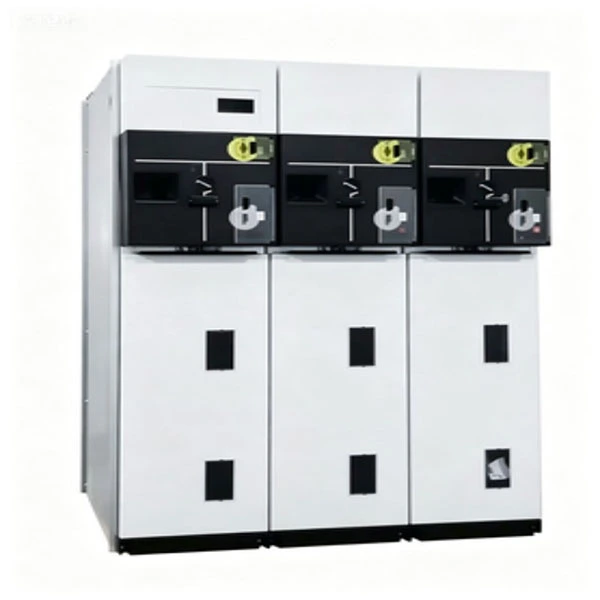

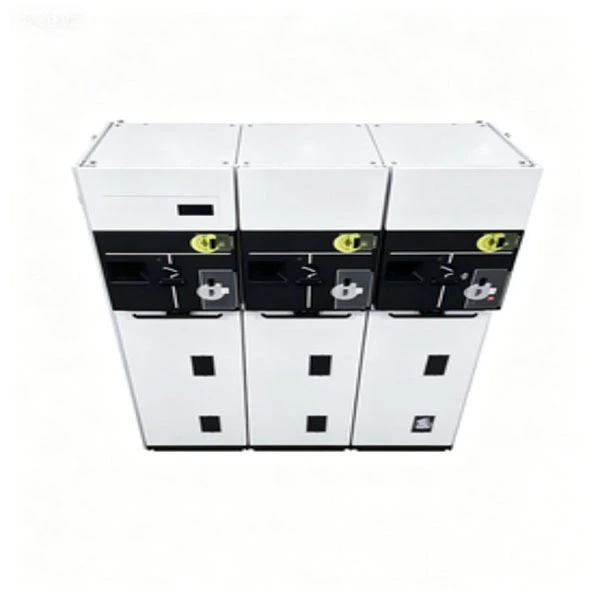

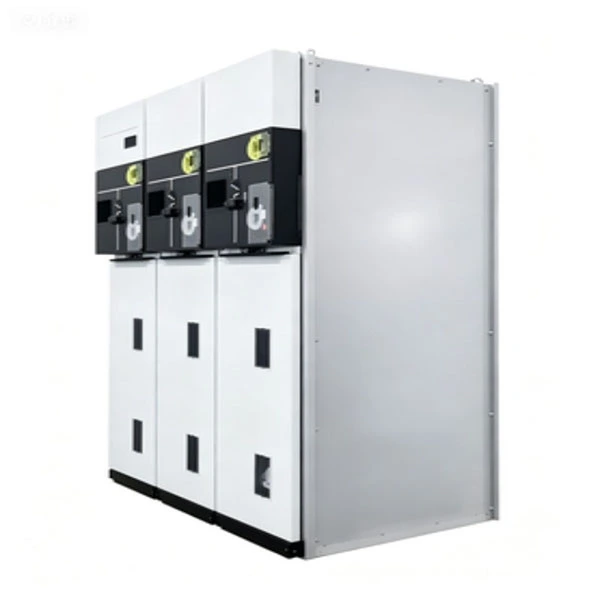

RMU compacto selado totalmente isolado

A RMU compacta e totalmente isolada (Unidade principal de anel) é um painel de distribuição em invólucro metálico testado e montado em fábrica. Ele integra chaves seccionadoras, disjuntores a vácuo, fusíveis e chaves de aterramento em um único tanque de aço inoxidável totalmente selado e isolado.

O que isso faz?

Conecta e isola loops de energia em redes de distribuição secundária (6kV–24kV)

Fornece isolamento de falhas e comutação de loop para redes elétricas de alta confiabilidade

Ao contrário das RMUs tradicionais isoladas a ar, esta RMU compacta selada e totalmente isolada usa SF6 ou gás isolante ecológico como meio de isolamento primário, eliminando a entrada de umidade, acúmulo de poeira e intrusão de animais - tornando-a ideal para áreas costeiras, desérticas, de alta altitude e altamente poluídas.

Descrição do produto

Nossa RMU compacta selada e totalmente isolada é uma unidade principal de anel de última geração desenvolvida para distribuição de energia urbana, parques industriais, usinas de energia eólica/solar e projetos de infraestrutura, como aeroportos e data centers. A tensão nominal varia de 12kV a 24kV, com corrente nominal de 630A para barramentos principais e 125A para circuitos protegidos por fusíveis.

Principais recursos técnicos:

1. Tanque de aço inoxidável totalmente selado (classificação de proteção IP67)

2. Isolamento de gás SF6 (ou gás ecológico alternativo)

3. Classificação de arco interno IAC AFLR 20kA/1s

4. Vida mecânica: até 5.000 operações para chaves seccionadoras em carga

5. Compartimentos integrados de conexão de cabos com alívio de tensão

6. Controle remoto opcional e integração SCADA

7. A RMU compacta selada e totalmente isolada não requer limpeza interna ou aquecimento anticondensação, reduzindo drasticamente os custos de manutenção em comparação com o painel de distribuição do tipo aberto.

Parâmetro do produto (especificação)

Característica e aplicação do produto

Principais recursos

1. Totalmente selado, totalmente isolado --- Nenhuma influência de umidade, névoa salina, poeira ou pequenos animais.

2. Estrutura compacta --- Largura normalmente 350–450 mm por unidade, economizando até 50% de espaço físico.

3. Design à prova de arco --- Está em conformidade com IAC AFLR 20kA/1s, garantindo a segurança do operador.

4. Livre de manutenção por mais de 20 anos --- Não há necessidade de limpeza, secagem ou reabastecimento de gás em condições normais.

5. Quebra visível --- Janela de observação opcional para a posição da chave seccionadora de carga.

6. Alta confiabilidade mecânica --- Mecanismo de aço inoxidável com rolamentos selados.

7. Pronto para inteligência --- Pode ser equipado com PT, CT e mecanismos operacionais motorizados para automação.

Cenários de aplicação

● Redes urbanas de distribuição de energia --- Complexos residenciais, edifícios comerciais, hospitais, data centers.

● Projetos de energia renovável --- Estações de elevação de turbinas eólicas, linhas de coleta de parques solares.

● Construção de infraestrutura --- Aeroportos, metrôs, túneis, portos.

● Fonte de alimentação temporária e emergencial --- Subestações móveis, canteiros de obras.

● Zonas industriais---Fábricas que exigem alta confiabilidade e baixa manutenção.

Perguntas e respostas

Q1: Como funciona a RMU Compact Sealed Fully Insulated em ambientes costeiros de alta umidade?

R: Excelente. Como a RMU Totalmente Isolada utiliza um tanque de aço inoxidável totalmente vedado com proteção IP67, a umidade não pode entrar no compartimento de isolamento. Não são necessários aquecedores anticondensação. Esta é uma grande vantagem em relação ao painel de manobra do tipo aberto, que muitas vezes sofre flashovers internos em regiões de alta umidade.

Q2: Qual é a taxa de vazamento de gás? Preciso reabastecer durante sua vida útil?

R: Nosso processo de fabricação inclui testes de vazamento de hélio para garantir uma taxa de vazamento inferior a 0,1% ao ano. Em operação normal, nenhum reabastecimento de gás é necessário dentro de 30 anos. Um alarme de baixa pressão está incluído como recurso opcional para alerta antecipado.

Q3: A RMU Compact Sealed Totalmente Isolada é à prova de fogo?

R: Sim. O tanque é feito de aço inoxidável com 2 mm de espessura e o teste de arco interno garante que, no caso raro de uma falha interna, o arco seja contido sem ejetar gases quentes para a frente ou para os lados. Para aplicações sensíveis ao fogo (por exemplo, hospitais, data centers), também oferecemos um revestimento opcional de proteção passiva contra incêndio.

P4: Posso integrar esta RMU ao meu sistema SCADA existente?

R: Absolutamente. A Compact RMU suporta mecanismos operacionais motorizados, contatos auxiliares e módulos de comunicação (RS485, Modbus, IEC 61850 opcional). A posição, a falha e o status da pressão em tempo real podem ser monitorados remotamente.

Q5: Qual é a diferença entre o seuRMUe gabinetes tradicionais com isolamento de ar?

R: Os gabinetes tradicionais com isolamento a ar requerem limpeza regular, grandes distâncias livres e aquecimento anticondensação. Nossa RMU compacta, selada e totalmente isolada elimina todos esses requisitos: menor área ocupada, maior confiabilidade e menor custo total de propriedade ao longo de 10 a 20 anos.

Q6: Vocês oferecem garantia de 12 meses?

R: Sim, oferecemos uma garantia padrão de 12 meses a partir da data de envio, com opção de extensão para 24 ou 36 meses sob um contrato de serviço pago. Durante o período de garantia, quaisquer defeitos de fabricação serão reparados ou substituídos gratuitamente.

Detalhes de produção

Processo de Tanque e Vedação

O tanque da RMU Compact Sealed Fully Insulated é fabricado em aço inoxidável AISI 304 com 2 mm de espessura, soldado a laser e testado contra vazamento de hélio. A vedação utiliza anéis de vedação duplos feitos de borracha nitrílica hidrogenada (HNBR), que mantém a elasticidade por mais de 30 anos sem envelhecer ou rachar. Todas as buchas são fundidas em epóxi com blindagens embutidas para eliminar descarga parcial.

Isolamento e interrupção de arco

A chave seccionadora opera com gás SF6 a uma pressão relativa de 0,04–0,05 MPa. O design de extinção de arco tipo puffer garante a interrupção de até 630A de corrente de carga e a interrupção/interrupção de correntes de carga de cabos. Módulos opcionais de disjuntor a vácuo estão disponíveis para proteção do transformador, integrados com fusíveis limitadores de corrente para formar uma unidade "combinada".

Mecanismo Operacional

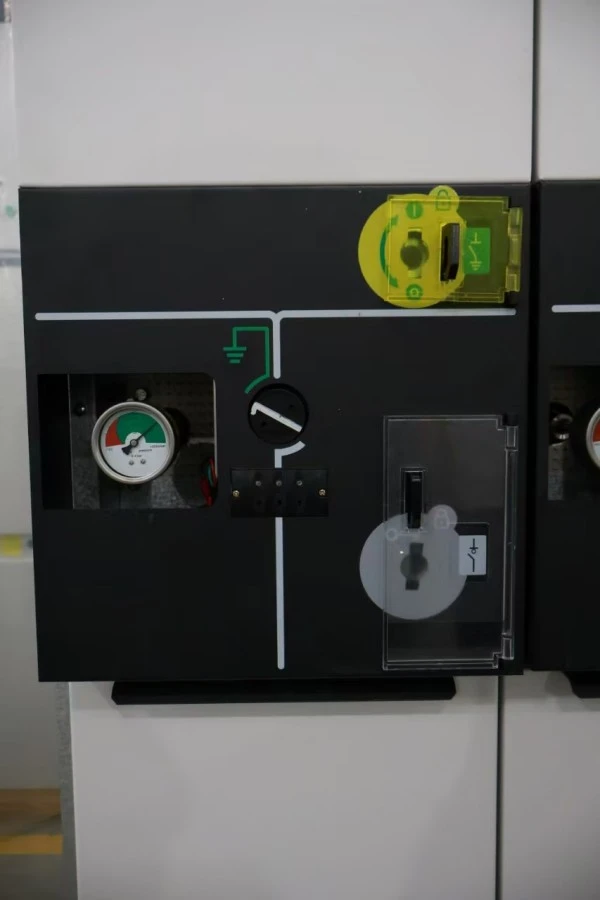

O interruptor de três posições (fechado/aberto/ligado à terra) é accionado por um mecanismo mecânico assistido por mola com um indicador de posição claro. Todas as partes móveis são vedadas dentro do tanque, eliminando oxidação e acúmulo de poeira. O painel frontal inclui intertravamentos mecânicos que evitam:

1. Fechando a chave de aterramento quando a chave de carga está fechada

2. Abrir a tampa do compartimento dos cabos quando o seccionador de aterramento estiver aberto

Conexão de Cabo e Aterramento

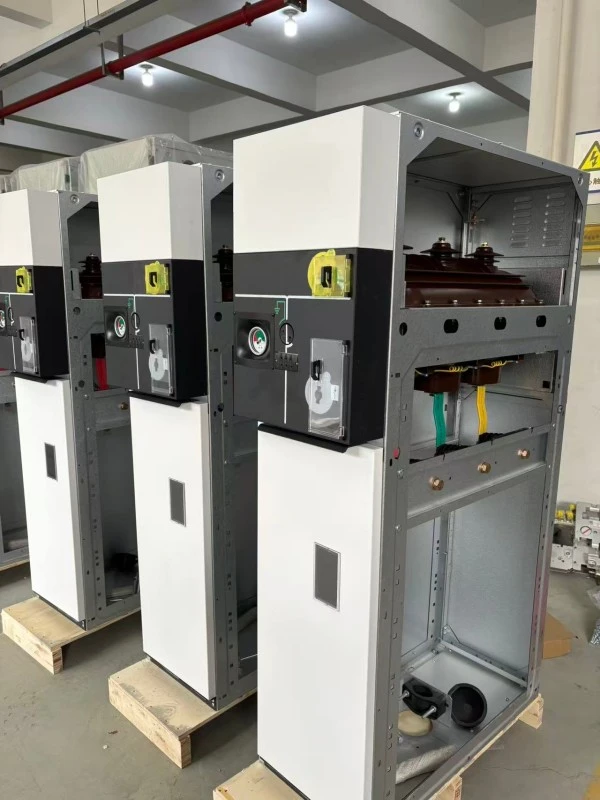

Os compartimentos de cabos são projetados para cabos simples ou paralelos com suporte de cone de tensão. Os decodificadores de cabos padrão aceitam terminações termorretráteis ou a frio. Uma barra de aterramento de cobre integrada passa por todas as unidades, com pontos de aterramento duplos para conformidade com a segurança.

Garantia de qualidade e testes

Cada RMU Compact Sealed Totalmente Isolada passa por testes de rotina antes do envio:

● Medição da resistência do circuito principal

● Teste de tensão suportável de frequência industrial (42kV/1min para 12kV; 65kV/1min para 24kV)

● Teste de impulso de raio (pico de 75kV para 12kV; pico de 125kV para 24kV)

● Teste de vazamento de gás (espectrometria de massa de hélio)

● Teste de operação mecânica (200 ciclos)

● Medição de descarga parcial (<5pC)

● Verificação de arco interno (teste de tipo, realizado por laboratório terceirizado)

● Todos os produtos estão em conformidade com IEC 62271-200, GB 3906, GB/T 11022 e GB/T 3804.

Embalagem e entrega

Embalagem: Caixas de exportação de madeira com espuma à prova de choque e barreira contra umidade. Cada unidade é embalada individualmente em plástico selado a vácuo com sacos dessecantes.

Acessórios: Alça de operação, kit de aterramento, O-rings sobressalentes, terminais de cabos e manual de instalação.

Entrega: FOB Xangai ou Ningbo. Entrega padrão de 25 a 35 dias após a confirmação do pedido. Frete aéreo disponível para projetos urgentes.
