Como a resina fundida garante desempenho retardador de chama em transformadores do tipo seco?

Em um prédio comercial alto, um hospital ou um data center, o transformador elétrico geralmente está localizado próximo a espaços ocupados. Ao contrário das subestações externas, onde transformadores a óleo podem ser instalados atrás de paredes corta-fogo e contenção de explosões, as instalações internas exigem um transformador que não contribua para um incêndio. Este é o domínio do Transformador Tipo Seco. A questão de como a resina fundida garante o desempenho retardador de chamas nesses transformadores não é apenas acadêmica; é uma consideração crítica de segurança que determina se um transformador pode ser instalado dentro de um edifício sem sistemas dispendiosos de supressão de incêndio e invólucros anti-incêndio dedicados.

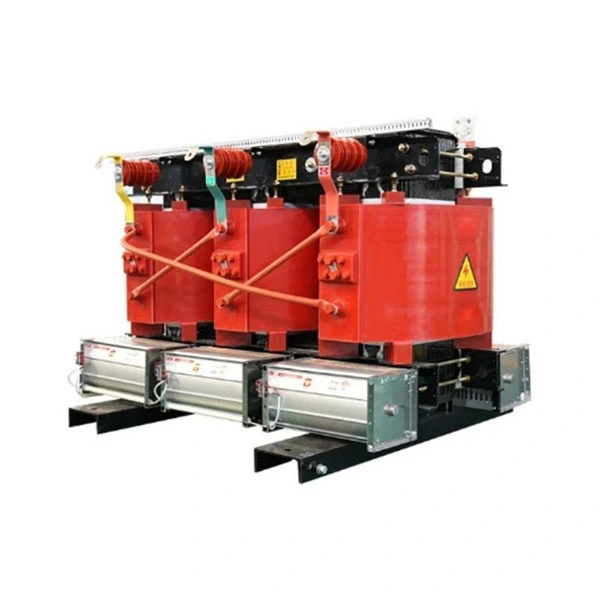

O desempenho retardador de chama de uma resina fundidaTransformador tipo secoé o resultado de um sistema de materiais cuidadosamente projetado. A formulação da resina epóxi, os enchimentos inorgânicos e os aditivos retardadores de chama trabalham juntos para criar um material de isolamento autoextinguível que resiste à ignição e limita a propagação do fogo. Este artigo examinará a química do retardamento de chama da resina fundida, a física da liberação de calor e geração de fumaça, e os padrões internacionais de testes que verificam essas propriedades. Também discutiremos como nossa fábrica na Lugao Power Co., Ltd. projeta e fabrica transformadores do tipo seco em resina fundida para atender aos mais exigentes requisitos de segurança contra incêndio.

Índice

• 1. O que torna um material retardador de chamas?
• 2. A Química da Resina Fundida: Como os Aditivos Alteram o Comportamento de Queima
• 3. Por que a baixa liberação de calor é importante para instalações internas
• 4. Como os testes IEC 60076-11 verificam o desempenho do retardador de chama
• 5. Equilibrando a condutividade térmica e o retardamento de chama
• 6. Perguntas frequentes (FAQ)
• 7. Conclusão

1. O que torna um material retardador de chamas?

O retardo de chama não é uma propriedade única; é um conjunto de comportamentos que um material apresenta quando exposto ao fogo. Um material retardador de chama resiste à ignição, limita a propagação da chama e se autoextingue quando a fonte externa de ignição é removida. Esses comportamentos são alcançados através de mecanismos químicos e físicos que interferem no processo de combustão. A combustão de um polímero requer três elementos: combustível, oxigênio e calor. Os retardadores de chama atuam interrompendo um ou mais desses elementos. Alguns retardadores de chama liberam gases inertes que diluem a concentração de oxigênio ao redor do material. Outros absorvem calor através da decomposição endotérmica, resfriando o material abaixo de sua temperatura de ignição. Outros ainda promovem a formação de uma camada protetora de carvão que isola o material subjacente do calor e do oxigênio.

A eficácia de um retardador de chama é medida por vários parâmetros. O Índice Limitante de Oxigênio (LOI) é a concentração mínima de oxigênio em uma mistura de nitrogênio-oxigênio que apoiará a combustão do material. Um material com LOI mais alto é mais difícil de queimar. Para referência, a concentração de oxigênio no ar é de aproximadamente 21%. Um material com um LOI inferior a 21% queimará facilmente no ar. Um material com LOI acima de 28% é geralmente considerado retardador de chama. O teste UL 94 é outro método comum para avaliar a inflamabilidade de plásticos. Avalia o comportamento do material na orientação vertical ou horizontal, incluindo o tempo de autoextinção e se ocorre gotejamento. A tabela abaixo resume os principais parâmetros de inflamabilidade para materiais de isolamento de transformadores comuns.

NoLugao Power Co., Ltd., nossa fábrica formula sistemas de resina fundida que atingem um LOI de 30% ou superior, combinado com uma classificação UL 94 V-0. Isto significa que a resina não suportará combustão em condições atmosféricas normais e se autoextinguirá rapidamente se inflamada. Essas propriedades são essenciais para um transformador do tipo seco instalado em ambientes internos, onde a segurança contra incêndio é uma preocupação primordial.

2. A Química da Resina Fundida: Como os Aditivos Alteram o Comportamento de Queima

A resina epóxi básica usada em transformadores de resina fundida é um polímero termoendurecível que fornece excelente isolamento elétrico, resistência mecânica e estabilidade térmica. No entanto, a resina epóxi não modificada tem um índice limite de oxigênio de aproximadamente 19-21%, o que significa que queimará no ar. Para transformar esse material em um sistema de isolamento ignífugo, a resina é formulada com cargas e aditivos que alteram seu comportamento de combustão. As duas abordagens mais comuns são o uso de cargas de hidróxido inorgânico e retardadores de chama à base de fósforo. A escolha do aditivo e sua concentração determinam o desempenho final da resina fundida.

O trihidrato de alumínio (ATH), também conhecido como hidróxido de alumínio, é o enchimento retardador de chama mais amplamente utilizado em transformadores de resina fundida. Quando a resina é exposta a temperaturas acima de aproximadamente 200°C, o ATH sofre uma reação de decomposição endotérmica. Esta reação absorve uma quantidade significativa de calor, resfriando o material circundante. Também libera vapor d'água, que dilui a concentração de oxigênio nas proximidades da chama. O resíduo da reação é o óxido de alumínio, que forma uma camada protetora semelhante à cerâmica na superfície da resina. Esta camada atua como barreira térmica, retardando a transferência de calor para o material subjacente. A tabela abaixo resume as características de decomposição do ATH e de outros enchimentos retardadores de chama comuns.

Em nossa fábrica em Lugao, usamos uma combinação de ATH e cargas de sílica em nossas formulações de resina fundida. O ATH fornece a função primária de retardante de chama, enquanto a sílica melhora a condutividade térmica e a resistência mecânica da resina. O conteúdo total de carga pode atingir 60-70% em peso, o que reduz significativamente a quantidade de material orgânico combustível no transformador. Também oferecemos opções de retardantes de chama à base de fósforo para aplicações que exigem desempenho de segurança contra incêndio ainda maior. Essas formulações alcançam um LOI mais alto e um comportamento de autoextinção mais rápido.

3. Por que a baixa liberação de calor é importante para instalações internas

O desempenho retardador de chama de um transformador tipo seco de resina fundida não depende apenas de ele queimar; trata-se também de quanto calor e fumaça ele libera se queimar. A taxa de liberação de calor (HRR) é um parâmetro crítico para a engenharia de segurança contra incêndio. Ele mede a taxa na qual um material libera energia durante a combustão. Um material com uma baixa HRR contribuirá menos para o crescimento de um incêndio, dando aos ocupantes mais tempo para evacuar e aos bombeiros mais tempo para controlar a situação. A taxa de produção de fumaça é igualmente importante, pois a fumaça é a principal causa de morte em incêndios e pode obscurecer as rotas de fuga.

Os transformadores de resina fundida são projetados para ter uma baixa taxa de liberação de calor. O alto teor de carga e a decomposição endotérmica do ATH contribuem para isso. Quando a resina é exposta ao fogo, o ATH absorve calor em vez de liberá-lo. O vapor d'água liberado pela decomposição dilui os gases combustíveis, reduzindo a intensidade da chama. O resíduo de óxido de alumínio forma uma camada protetora que isola a resina restante. O efeito líquido é um material que queima lentamente, se é que queima, e libera o mínimo de calor. A tabela abaixo compara as características de liberação de calor da resina fundida e de outros materiais de isolamento de transformadores.

A baixa liberação de calor e produção de fumaça dos Transformadores do Tipo Seco em resina fundida permitem que eles sejam instalados em espaços internos sem a necessidade de extensos sistemas de supressão de incêndio. Isto reduz o custo da instalação elétrica e simplifica o projeto de segurança contra incêndio do edifício. Para projetos onde o transformador está localizado próximo a áreas ocupadas, como em um hospital ou shopping center, o baixo risco de incêndio dos transformadores de resina fundida é uma vantagem crítica. Na Lugao Power Co., Ltd., nossa fábrica projeta nossos transformadores de resina fundida para atender aos mais rigorosos padrões de segurança contra incêndio, incluindo a classificação IEC 60076-11 F1.

4. Como os testes IEC 60076-11 verificam o desempenho do retardador de chama

IEC 60076-11 é a norma internacional que define os requisitos para transformadores do tipo seco. A norma especifica a classificação do comportamento ao fogo, que é determinada por uma série de testes que simulam a exposição do transformador a um incêndio externo. A classificação do comportamento ao fogo possui dois níveis: F0 e F1. F0 é o nível básico e F1 é o nível superior, o que exige que o transformador se autoextinga e limite a liberação de calor e a produção de fumaça durante o teste.

O teste de comportamento ao fogo é conduzido acendendo uma quantidade específica de combustível (geralmente álcool) a uma distância definida do transformador. O teste mede a temperatura e o fluxo de calor ao redor do transformador, bem como o tempo para o transformador se autoextinguir após o consumo do combustível. O teste também monitora a produção de fumaça e gases tóxicos. Para obter a classificação F1, o transformador deve atender aos seguintes critérios:

• A temperatura máxima da superfície do transformador deve permanecer abaixo de um limite especificado.
• O transformador deve se autoextinguir dentro de um tempo especificado após o esgotamento do combustível.
• A taxa de liberação de calor e a produção de fumaça devem permanecer abaixo dos limites especificados.
• O transformador não deve produzir gotículas ardentes que possam inflamar materiais adjacentes.
• O transformador deve manter sua rigidez dielétrica após o teste de incêndio.

A tabela abaixo resume os principais parâmetros do teste de comportamento ao fogo IEC 60076-11 e o desempenho típico de transformadores de resina fundida da Lugao Power Co., Ltd.

Nossa fábrica em Lugao testa nossos transformadores do tipo seco de resina fundida de acordo com a norma IEC 60076-11. Mantemos relatórios de testes para todos os nossos produtos, que estão disponíveis aos nossos clientes mediante solicitação. Esses relatórios fornecem evidências documentadas do desempenho retardador de chamas de nossos transformadores, dando aos nossos clientes a confiança de que o produto atende aos mais altos padrões de segurança contra incêndio.

5. Equilibrando a condutividade térmica e o retardamento de chama

O projeto de uma formulação de resina fundida para um transformador do tipo seco requer o equilíbrio de dois requisitos concorrentes: retardo de chama e condutividade térmica. O retardo de chama é obtido pela adição de cargas inorgânicas, como ATH, que reduzem o conteúdo combustível da resina. A condutividade térmica é importante para dissipar o calor gerado pelos enrolamentos do transformador. Uma maior condutividade térmica permite que o transformador opere em temperatura mais baixa, o que aumenta sua eficiência e vida útil. No entanto, algumas cargas retardadoras de chama têm condutividade térmica relativamente baixa e o aumento da sua concentração pode degradar o desempenho térmico da resina.

A solução está na seleção de cargas com alta condutividade térmica e na otimização da distribuição do tamanho das partículas da carga. Sílica (SiO₂) e óxido de alumínio (Al₂O₃) são comumente usados ​​como cargas em transformadores de resina fundida porque combinam boa condutividade térmica com propriedades retardadoras de chama aceitáveis. Quando combinados com ATH, esses enchimentos podem fornecer retardamento de chama e condutividade térmica. A distribuição do tamanho das partículas também é importante: uma mistura bem graduada de partículas grossas e finas pode atingir uma densidade de compactação mais alta, o que melhora a condutividade térmica e a resistência mecânica. A tabela abaixo resume a condutividade térmica de cargas de resina fundida comuns.

Em nossa fábrica, usamos uma mistura patenteada de sílica e cargas de ATH para alcançar um equilíbrio entre retardo de chama e condutividade térmica. Nossa formulação de resina fundida atinge uma condutividade térmica de 1,1-1,5 W/m·K, enquanto mantém um LOI de 30% ou superior. Isso permite que nossos transformadores do tipo seco operem em cargas elevadas sem exceder os limites de temperatura, ao mesmo tempo em que fornecem o desempenho de segurança contra incêndio necessário para instalação interna.

6. Perguntas frequentes (FAQ)

Pergunta 1: Qual é a diferença entre a classificação de comportamento ao fogo F0 e F1 para transformadores do tipo seco?

Resposta: F0 é a classificação básica do comportamento do fogo e F1 é a classificação superior. F0 exige que o transformador seja autoextinguível, mas tem limites menos rigorosos de liberação de calor e produção de fumaça. F1 exige que o transformador atenda limites mais rígidos de temperatura de pico, tempo de autoextinção, taxa de liberação de calor e produção de fumaça. Para instalações internas em edifícios com espaços ocupados, normalmente é necessária a classificação F1. Na Lugao Power Co., Ltd., nossos transformadores do tipo seco de resina fundida são projetados para atender à classificação F1.

Pergunta 2: A resina fundida produz gases tóxicos quando queimada?

Resposta: A formulação de resina fundida usada em nossos transformadores do tipo seco não contém halogênio, o que significa que não contém compostos de cloro ou bromo que podem produzir gases tóxicos e corrosivos, como cloreto de hidrogênio ou brometo de hidrogênio. Os principais produtos de decomposição da nossa resina fundida são vapor de água, dióxido de carbono e óxido de alumínio. Isto torna a fumaça de um transformador de resina fundida menos tóxica do que a fumaça de um transformador a óleo, que pode conter uma mistura complexa de produtos de combustão tóxicos.

Pergunta 3: Como o desempenho retardador de chama da resina fundida se compara ao de um transformador preenchido com líquido?

Resposta: Os transformadores de resina fundida têm uma vantagem significativa sobre os transformadores cheios de líquido em termos de segurança contra incêndio. Os transformadores cheios de líquido contêm um grande volume de óleo combustível, que pode vazar e criar um incêndio. A taxa de liberação de calor e a produção de fumaça do óleo queimado são muito maiores do que as da resina fundida. Os transformadores de resina fundida não contêm combustível líquido e são autoextinguíveis, tornando-os muito mais seguros para instalação interna.

Pergunta 4: Um transformador de resina fundida pode ser instalado em uma sala sem supressão de incêndio?

Resposta: Sim, um transformador tipo seco de resina fundida que atenda à classificação F1 pode ser instalado em uma sala sem sistemas dedicados de supressão de incêndio, desde que a sala atenda aos requisitos gerais de segurança contra incêndio do código de construção. O baixo risco de incêndio do transformador de resina fundida significa que ele não requer o mesmo nível de proteção contra incêndio que um transformador a óleo. No entanto, os requisitos específicos dependem dos códigos de construção locais e da autoridade competente. Nossa equipe técnica pode fornecer orientação sobre os requisitos de instalação do seu projeto.

Pergunta 5: Que manutenção é necessária para manter o desempenho retardador de chama de um transformador de resina fundida?

Resposta: O desempenho retardador de chama de um transformador de resina fundida é inerente ao material e não se degrada significativamente com o tempo. No entanto, a manutenção regular ainda é necessária para garantir a confiabilidade geral do transformador. Isso inclui inspeção visual quanto a rachaduras ou danos à resina fundida, limpeza dos enrolamentos e dutos de resfriamento para evitar acúmulo de poeira e testes periódicos de resistência de isolamento e descarga parcial. Na Lugao Power Co., Ltd., fornecemos diretrizes de manutenção e serviços de suporte para nossos transformadores do tipo seco.

7. Conclusão

O desempenho retardador de chama de um transformador tipo seco de resina fundida é o resultado de um sofisticado sistema de materiais. A resina epóxi fornece o isolamento estrutural e elétrico, enquanto o enchimento ATH fornece o mecanismo endotérmico retardador de chama. O enchimento de sílica melhora a condutividade térmica e a resistência mecânica. Juntos, esses componentes criam um material de isolamento do transformador que resiste à ignição, se autoextingue rapidamente e libera o mínimo de calor e fumaça. Estas propriedades são essenciais para instalações internas onde a segurança contra incêndio é uma preocupação primordial.

Na Lugao Power Co., Ltd., nossa fábrica projeta e fabrica transformadores de resina fundida do tipo seco que atendem aos mais altos padrões de desempenho de segurança contra incêndio. Nossos produtos são testados de acordo com IEC 60076-11 e alcançam a classificação F1. Temos o compromisso de fornecer aos nossos clientes soluções de transformadores confiáveis, seguras e eficientes. Esteja você projetando um novo edifício ou atualizando um sistema elétrico existente, convidamos você a entrar em contato com nossa equipe técnica para discutir suas necessidades.

Entre em contato com Lugao Power Co., Ltd. hojepara saber mais sobre nossos transformadores do tipo seco de resina fundida e como eles podem atender aos seus requisitos de segurança contra incêndio.
