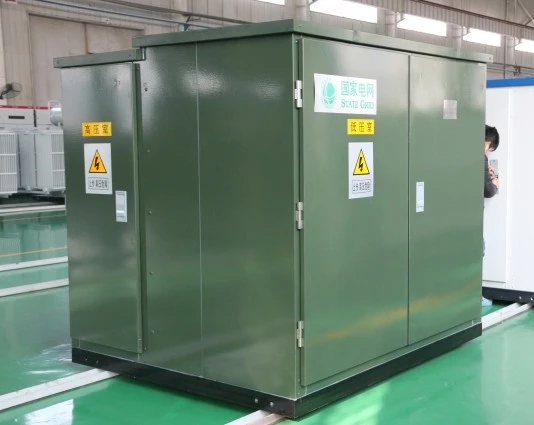

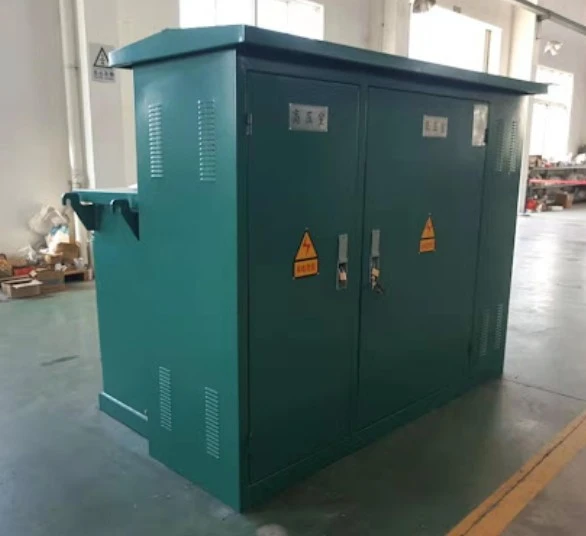

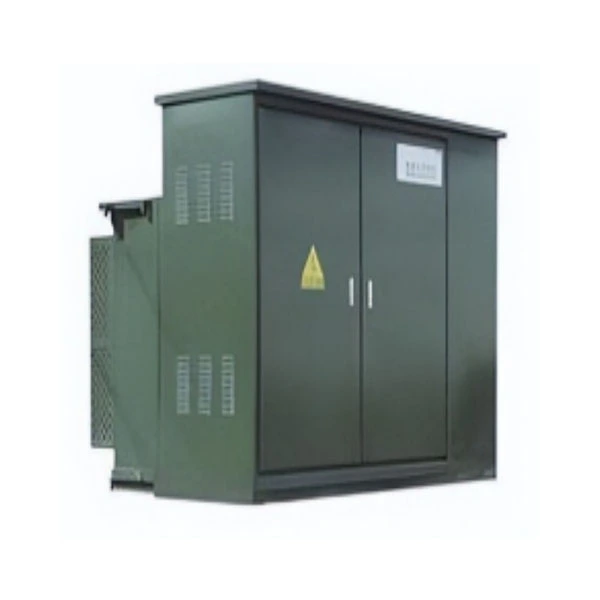

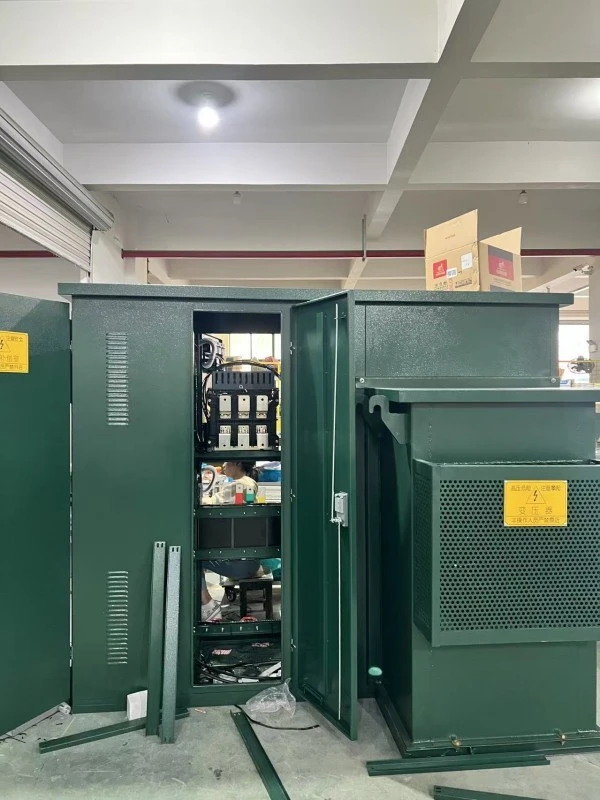

Subestação tipo caixa americana compacta com isolamento de óleo de transformador

A Subestação Compacta Tipo Caixa Americana com isolamento de óleo de transformador é uma solução de distribuição de energia pré-fabricada totalmente integrada. Por definição, é um conjunto compacto montado em skid que combina umaparelhagem de alta tensão, um transformador de potência imerso em óleo e painéis de distribuição de baixa tensão dentro de um único invólucro metálico selado.

O que é:

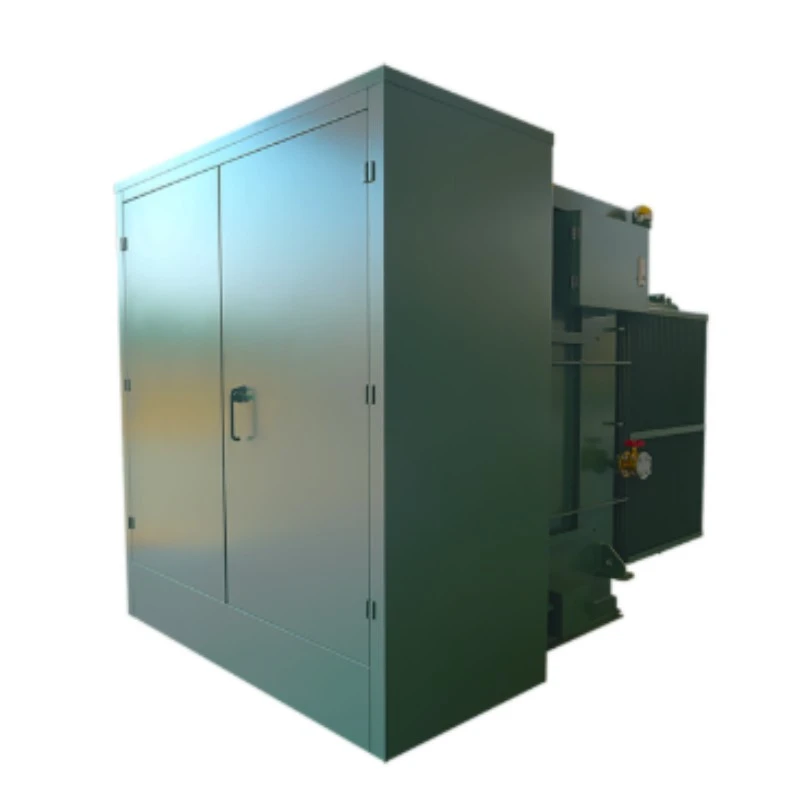

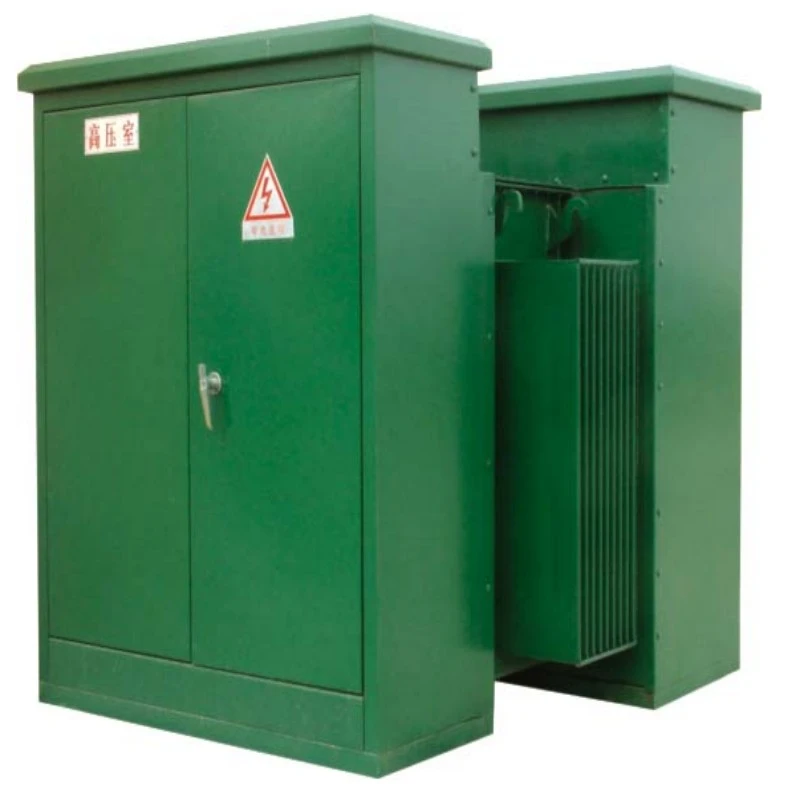

Ao contrário das subestações tradicionais de estilo europeu que separam componentes, estaUnidade tipo americanausa o óleo do transformador como isolante elétrico e meio de resfriamento. O tanque do transformador é estruturalmente integrado ao gabinete, criando um formato unificado, "tipo caixa".

O que faz:

Esta subestação foi projetada para transformar eletricidade primária de alta tensão (normalmente 12kV a 36kV) em energia utilizável de baixa tensão (208V a 480V). Ele executa três funções críticas:

1. Redução de tensão: Reduz a média tensão para tensões de utilização.

2. Proteção: Aloja fusíveis e disjuntores para proteger as redes a jusante contra falhas.

3. Distribuição: Gerencia e distribui energia para comunidades residenciais, centros comerciais ou instalações industriais.

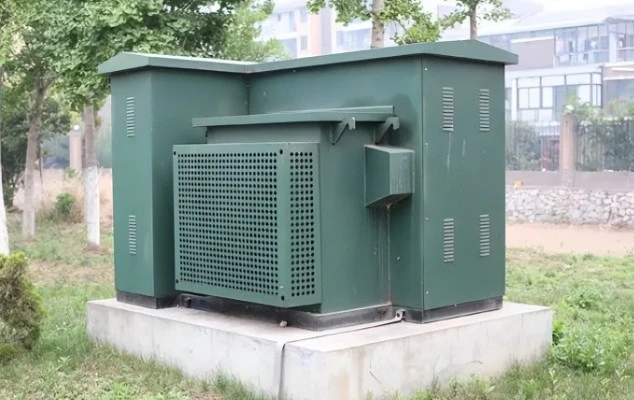

A Subestação Compacta tipo Caixa com isolamento de óleo de transformador tipo americano se destaca em ambientes onde o espaço é escasso, mas a confiabilidade não pode ser comprometida. Elimina a necessidade de um pátio cercado separado ou de uma abóbada de concreto, pois todas as partes energizadas são totalmente fechadas.

Parâmetro do produto (especificação)

Característica e aplicação do produto

Q1: O que torna a subestação tipo caixa americana compacta com isolamento de óleo do transformador diferente de um transformador montado em almofada padrão?

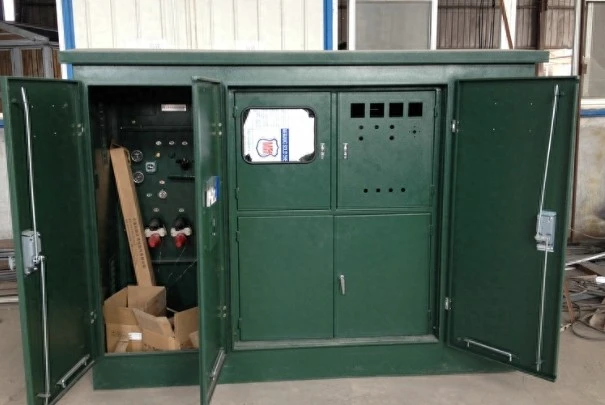

A1: A diferença está na integração. Um transformador montado em bloco padrão é apenas um transformador. Nossa subestação compacta tipo caixa americana inclui um compartimento de alta tensão com chaves seccionadoras de carga e fusíveis, além de um painel de disjuntores de baixa tensão. É uma “subestação em caixa”, enquanto uma unidade padrão é simplesmente um transformador. O isolamento de óleo também proporciona capacidade superior de extinção de arco durante falhas.

P2: Como o isolamento de óleo beneficia minha operação em climas extremos?

A2: O óleo do transformador tem uma rigidez dielétrica maior que o ar e uma condutividade térmica significativamente melhor. Em climas quentes (até 50°C), o óleo absorve o calor do núcleo e das bobinas, dissipando-o através das paredes corrugadas do tanque. Em climas frios, o óleo mantém a viscosidade estável, evitando a formação de arcos internos. Isso torna a subestação tipo caixa americana compacta com isolamento de óleo do transformador ideal para desertos, regiões costeiras e passagens de montanhas nevadas.

Q4: Posso personalizar a configuração de saída de baixa tensão?

A4: Sim. Oferecemos painéis de baixa tensão configuráveis ​​com 2 a 8 vias, incluindo saídas MCCB (Molded Case Circuit Breaker). Você também pode adicionar compartimentos de medição, pára-raios e capacitores de correção automática do fator de potência.

Cenários de aplicação

1. Loteamentos Residenciais: Alimenta redes de alimentação subterrâneas para conjuntos habitacionais.

2. Parques Eólicos e Solares: Aumenta a tensão do gerador ou reduz a tensão da rede para energia auxiliar.

3. Estações de carregamento EV: Fornece energia dedicada de 480 V-3 fases para carregadores DC rápidos.

4. Parques Industriais: Servem como subestação compacta temporária ou permanente para energia de construção.

5. Projetos de Renovação Urbana: Substitui antigos transformadores do tipo abóbada onde as inundações são um risco.

Detalhes de produção e vantagens competitivas

Componentes detalhados:

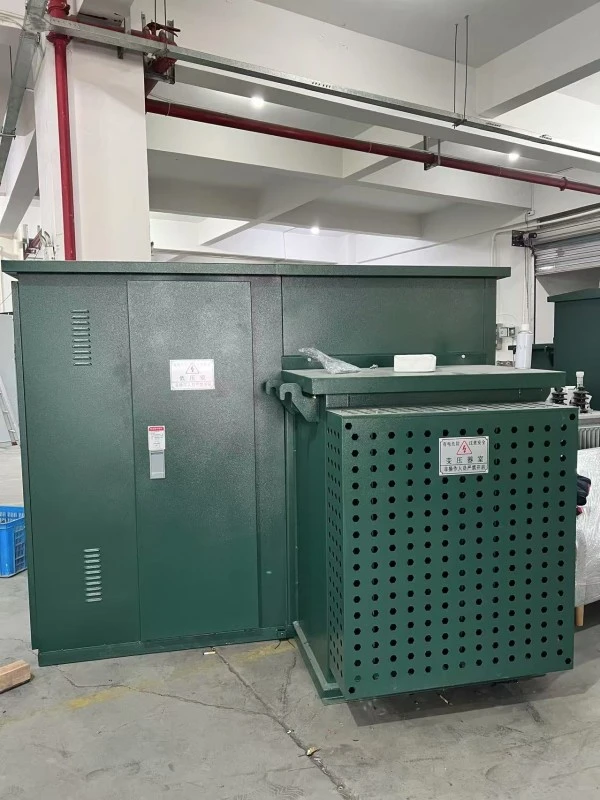

● Construção do tanque: Nosso tanque usa aço laminado a frio de 2,5 mm a 3,0 mm (os concorrentes geralmente usam aço laminado de 1,5 mm). As aletas onduladas são soldadas roboticamente para 100% de prevenção de vazamento de óleo.

● Núcleo e Enrolamentos: Usamos aço silício de grão orientado de alta permeabilidade (grau M4). Os enrolamentos de cobre (não de alumínio) são totalmente recozidos para reduzir a perda de histerese.

● Qualidade do Óleo: Enchemos com óleo de transformador inibido (norma IEC 60296) com tensão de ruptura >60kV. Opcional: Éster natural (óleo vegetal) para requisitos biodegradáveis.

● Chave HV: Inclui uma chave seccionadora de carga de 4 posições (Fechada/Aberta/Aterrada/Conectada) com indicadores de interrupção visíveis.

● Sistema de Pintura: Pré-tratamento em 5 etapas + primer epóxi rico em zinco + acabamento poliéster. Spray de sal testado por mais de 500 horas.

Vantagens de produção versus concorrentes:

Perguntas frequentes

Q1: A subestação tipo caixa americana compacta com isolamento de óleo do transformador chegou com baixa pressão de óleo. Está vazando?

R: Não. Enviamos unidades com uma pequena camada de nitrogênio para evitar oxidação. O manômetro pode indicar zero. Depois de encher com óleo novo até o indicador de nível (aproximadamente 5-10cm acima do núcleo), deixe repousar por 6 horas. Se o nível cair novamente dentro de 24 horas, entre em contato conosco para uma inspeção de vedação.

Q4: Vocês fornecem peças de reposição para a subestação compacta tipo americana com isolamento de óleo de transformador?

R: Sim. Temos estoque de fusíveis de alta tensão (estilo bay-o-net), disjuntores de baixa tensão, medidores de nível de óleo, válvulas de alívio de pressão e kits de juntas por mais de 10 anos. Encomende qualquer peça de reposição através do nosso portal da web para envio em 48 horas.

Q5: Como posso testar a qualidade do óleo após 2 anos de operação?

R: Use um testador de rigidez dielétrica de óleo (ASTM D877). Retire uma amostra da válvula de drenagem inferior. A rigidez dielétrica deve ser >30kV. Se cair abaixo de 20kV, filtre o óleo ou substitua-o. Recomendamos análise anual de gases dissolvidos (DGA) para unidades acima de 1000kVA.

Q6: A subestação tipo caixa americana compacta com isolamento de óleo do transformador é compatível com sistemas de rede inteligente?

R: Absolutamente. Os complementos opcionais incluem: unidades de monitoramento remoto 4G/5G (temperatura do óleo, pressão, corrente de carga) e portas RS485/Modbus RTU. Você pode integrá-lo diretamente ao seu sistema SCADA.

Serviço pós-venda

Período de garantia: 12 meses a partir da data de comissionamento ou 14 meses a partir da data de envio (o que ocorrer primeiro).

Cobertura: Todos os defeitos de fabricação, incluindo falha no núcleo, curto-circuito no enrolamento, vazamentos de óleo nas soldas ecomutadorfalha mecânica.
