Como escolher a subestação tipo caixa certa para o seu projeto

A Subestação Tipo Caixaé uma solução compacta de distribuição de energia que integra painéis de alta tensão, transformador, equipamento de distribuição de baixa tensão e dispositivos de proteção em um gabinete pré-fabricado. É amplamente utilizado em parques industriais, edifícios comerciais, comunidades residenciais, projetos de energia renovável, locais de mineração e sistemas temporários de fornecimento de energia.

Como fabricante de equipamentos de transmissão e distribuição de energia, a Lugao fornece transformadores, painéis de distribuição, disjuntores, seccionadores, pára-raios, CT/PT/VT e soluções OEM/ODM personalizadas para serviços públicos, projetos industriais e de infraestrutura. Com base nos requisitos do projeto, a Lugao pode apoiar os clientes com configuração técnica, seleção de produtos e soluções customizadas para subestações.

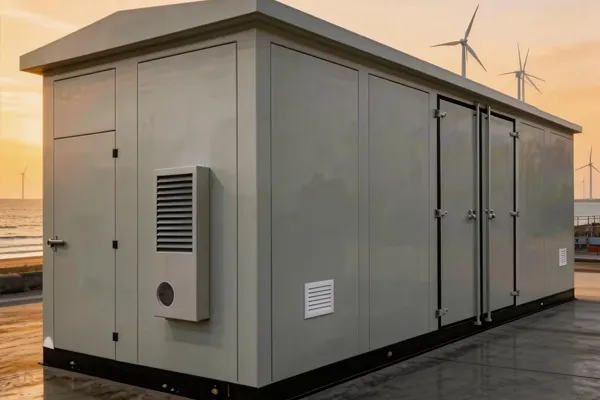

O que é uma subestação tipo caixa?

Uma subestação tipo caixa também é conhecida como subestação pré-fabricada ou subestação compacta. Ele é projetado para receber energia de média tensão, transformá-la em baixa tensão e distribuir eletricidade com segurança aos usuários finais.

Componentes Principais

• Unidade de alta tensão:Usado para controle de energia de entrada, proteção e comutação.
• Unidade transformadora:Converte tensão para atender aos requisitos de distribuição do projeto.
• Unidade de baixa tensão:Distribui energia para cargas elétricas e circuitos finais.
• Gabinete:Protege o equipamento interno contra intempéries, poeira e impactos externos.
• Dispositivos de proteção:Ajude a garantir a operação segura durante condições de sobrecarga, curto-circuito ou falha.

Por que os proprietários de projetos escolhem subestações tipo caixa

• Estrutura compacta:Economiza espaço de instalação em comparação com subestações tradicionais.
• Instalação rápida:O design montado na fábrica reduz o tempo de construção no local.
• Aplicação flexível:Adequado para projetos industriais, comerciais, municipais e de energia renovável.
• Proteção confiável:A estrutura fechada melhora a segurança do equipamento e a estabilidade operacional.
• Configuração personalizada:Pode ser projetado de acordo com o nível de tensão, capacidade, layout e condições do local.

Fatores-chave ao escolher uma subestação tipo caixa

1. Confirme o nível de tensão

O nível de tensão deve corresponder à conexão à rede e aos requisitos de carga do projeto. Configurações comuns incluem entrada de média tensão e saída de baixa tensão para redes de distribuição.

• Verifique a tensão da rede de entrada.
• Confirme a tensão de saída necessária para o equipamento de uso final.
• Garanta a conformidade com os padrões elétricos locais e as especificações do projeto.

2. Calcule a capacidade do transformador

A capacidade do transformador é um dos fatores de seleção mais importantes. Capacidade subdimensionada pode causar sobrecarga, enquanto a capacidade sobredimensionada pode aumentar o investimento e a perda de energia.

• Calcule a carga total conectada.
• Considere o crescimento da carga para expansão futura.
• Avalie a demanda de pico e os requisitos de operação contínua.
• Selecione o tipo de transformador com base nas necessidades de eficiência, ambiente e manutenção.

3. Avalie o ambiente de instalação

As condições do local afetam diretamente o projeto do gabinete, o nível de isolamento, a ventilação e o grau de proteção.

• Instalação externa:Requer design à prova de intempéries, anticorrosão e ventilação.
• Áreas de alta temperatura:Precisa de dissipação de calor adequada e resfriamento do transformador.
• Ambientes empoeirados ou úmidos:Requer maior proteção do gabinete e desempenho de vedação.
• Locais de alta altitude:Pode exigir projeto de isolamento especial e ajustes técnicos.

4. Escolha o layout correto

O layout interno deve suportar operação segura, fácil manutenção e conexão eficiente de cabos.

• Layout de estilo europeu:Comumente usado para sistemas de distribuição compactos e integrados.
• Layout de estilo americano:Freqüentemente usado onde as funções do transformador e da comutação estão intimamente integradas.
• Layout personalizado:Adequado para projetos com requisitos especiais de espaço, direção de cabos ou operação.

5. Revise os requisitos de proteção e segurança

O projeto de segurança deve abranger a proteção elétrica, a proteção mecânica e a segurança do operador.

• Proteção contra sobrecarga e curto-circuito
• Projeto do sistema de aterramento
• Medidas de segurança de intertravamento e operação
• Opções de proteção contra arco e isolamento de falhas
• Etiquetas de advertência claras e acesso para manutenção

Tabela de seleção de subestação tipo caixa

Fator de seleção	O que verificar	Por que é importante	Ação recomendada
Nível de tensão	Tensão de entrada e tensão de saída	Garante compatibilidade com a rede e cargas elétricas	Confirme os desenhos do projeto e os requisitos da rede local antes da seleção
Capacidade do transformador	Carga total, pico de demanda e expansão futura	Evita sobrecarga e evita investimentos desnecessários	Selecione a capacidade com base no cálculo de carga real e na margem de reserva
Ambiente de instalação	Local externo/interno, temperatura, umidade, poeira e altitude	Afeta a proteção do gabinete, o isolamento e o desempenho de resfriamento	Escolha o grau de proteção, ventilação e design anticorrosivo adequados
Configuração do painel	Gabinete de entrada, gabinete de saída, unidades de medição e proteção	Determina o controle de potência, proteção e flexibilidade de operação	Configure de acordo com o esquema de distribuição e requisitos de manutenção
Proteção de segurança	Sistemas de aterramento, intertravamento, proteção contra falhas e alerta	Melhora a segurança do operador e a confiabilidade do sistema	Siga os padrões elétricos aplicáveis ​​e as especificações de segurança do projeto
Necessidades de personalização	Dimensões, cor, layout, entrada de cabo e requisitos OEM/ODM	Ajuda o equipamento a atender aos requisitos do local do projeto e da marca	Trabalhe com um fabricante experiente como a Lugao para um design personalizado

Cenários comuns de aplicativos

Projetos Industriais

• Fábricas e linhas de produção
• Locais de mineração e indústria pesada
• Parques industriais e bases fabris

Instalações Comerciais e Públicas

• Centros comerciais e edifícios de escritórios
• Hospitais, escolas e instalações municipais
• Comunidades residenciais e redes de distribuição urbana

Projetos de Energia Renovável

• Usinas de energia solar
• Sistemas de coleta de energia eólica
• Projetos de armazenamento de energia e geração distribuída

Por que escolher Lugãopara soluções de subestação tipo caixa?

Escolher o fornecedor certo é tão importante quanto selecionar o equipamento certo. Lugao apoia o poder global projetos com experiência em fabricação, ampla cobertura de produtos e serviços orientados para engenharia.

Vantagens de Lugão

• Experiência na fabricação de equipamentos de transmissão e distribuição de energia
• Gama de produtos que abrange transformadores, quadros de distribuição e equipamentos de proteção relacionados
• Soluções OEM/ODM personalizadas para diferentes especificações de projeto
• Suporte para aplicações de serviços públicos, industriais, de infraestrutura e de energia renovável
• Assistência técnica para configuração, layout e seleção de equipamentos

Conclusão

A direitaSubestação Tipo Caixadeve ser selecionado de acordo com o nível de tensão, capacidade do transformador, ambiente de instalação, requisitos de proteção e necessidades futuras de expansão. Ao trabalhar com um experiente fabricante como Lugao, os proprietários do projeto podem melhorar a eficiência da instalação, a segurança do sistema e a longo prazo confiabilidade na distribuição de energia.
