Painel de distribuição de alta tensão tipo caixa XGN

O que é este equipamento?

O painel de alta tensão do tipo fixo tipo caixa XGN (XGN significa “tipo fixo tipo caixa”) é um painel de metal,painel de distribuição interno de alta tensãoconjunto. É usado principalmente em sistemas de energia CA trifásicos com tensões nominais de 6kV, 10kV, 20kV ou 35kV e uma frequência nominal de 50/60Hz.

O que isso faz?

Esses equipamentos são utilizados para recepção e distribuição de energia elétrica, bem como para controle, proteção e monitoramento de linhas de energia e transformadores. Ao contrário do conjunto de manobra do tipo extraível, o conjunto de manobra de alta tensão do tipo caixa XGN utiliza disjuntores de montagem fixa e chaves seccionadoras com lacunas de isolamento visíveis, tornando-o mais rígido, econômico e mais fácil de manter em muitas aplicações industriais e comerciais de médio porte.

Detalhamento do código do modelo:

XGN – Tipo Caixa Tipo Fixo Interior Invólucro Metálico

Tipo caixa – Carcaça metálica totalmente fechada

Tipo fixo – Instalação fixa dos principais componentes de comutação

Aplicações típicas:

Salas de distribuição de energia em fábricas, complexos residenciais, shopping centers, hospitais, data centers e estações de energia renovável.

Descrição do produto

O painel de distribuição de alta tensão tipo caixa XGN é uma solução de painel padronizado, econômica e altamente confiável. Sua estrutura central inclui um disjuntor a vácuo de montagem fixa, uma chave de isolamento de três posições, transformadores de corrente, transformadores de tensão e um mecanismo de intertravamento abrangente. O invólucro é feito de aço laminado a frio ou aço inoxidável de alta qualidade, revestido com pó eletrostático para excelente resistência à corrosão.

Principais parâmetros elétricos: tensão nominal de 12 kV (24 kV/40,5 kV opcional), corrente nominal de até 3.150 A, corrente suportável de curto-circuito de até 40 kA. Ocomutadorestá em total conformidade com os padrões GB3906 e IEC62271‑200.

Seu design compacto (largura típica de 800 mm, profundidade de 900 mm, altura de 2.200 mm) economiza espaço valioso. Todos os compartimentos de alta tensão são totalmente fechados e interligados, garantindo uma operação segura. O painel frontal inclui diagramas mímicos claros, lâmpadas indicadoras e botões de disparo de emergência.

O painel de alta tensão tipo caixa XGN é especialmente adequado para projetos onde a operação simples, o baixo custo inicial e a fácil manutenção são priorizados em relação à configurabilidade prolongada.

Parâmetro do produto (especificação)

Característica e aplicação do produto

Principais recursos

1. Simplicidade de tipo fixo – menor taxa de falhas

Não há estruturas ferroviárias móveis complicadas. O quadro de alta tensão tipo caixa tipo caixa XGN utiliza conexões parafusadas ou de contato direto, reduzindo significativamente os riscos de falhas mecânicas.

2. Contatos de desconexão visíveis – seguros para bloqueio/sinalização

A chave de isolamento fornece posições de contato claramente visíveis. Os operadores podem confirmar visualmente a separação do circuito antes da manutenção – uma vantagem crítica de segurança em relação às antigas engrenagens do tipo óleo ou do tipo mini.

3. Compacto e com economia de espaço

Largura tão baixa quanto 600 mm para versões de 12kV. Ideal para modernização em subestações com espaço limitado.

4. Totalmente interligado – evita operação incorreta

Os intertravamentos mecânicos e elétricos entre o disjuntor, a chave seccionadora e a tampa frontal atendem aos requisitos de “cinco prevenção”.

5. Adaptável para ambientes adversos

Aquecedores anticondensação e gabinete frontal IP4X garantem operação confiável em ambientes úmidos ou empoeirados.

Áreas de aplicação

● Plantas industriais – fornecimento de energia para linhas de produção

● Complexos comerciais – sala principal de distribuição

● Data centers – comutação de energia de backup

● Centrais de energia eólica/solar – captação de média tensão

● Hospitais – comutação dupla de energia com equipamento fixo

Perguntas e respostas

P: Qual é a diferença entre seu painel de alta tensão tipo caixa XGN tipo fixo e um tipo extraível (como KYN)?

R: Ótima pergunta. O quadro de alta tensão tipo caixa XGN tipo fixo possui disjuntores de montagem fixa. Você não pode “implementar” o rompedor, mas obtém uma estrutura mais rígida, menor custo inicial e manutenção mais simples. Para aplicações onde a redundância de alta disponibilidade não é crítica (por exemplo, menos de 500 operações por ano), o tipo fixo é mais econômico e confiável.

a porta.

Detalhes de produção

1. Fabricação de gabinetes

Chapa de aço laminada a frio (≥2 mm de espessura) ou aço inoxidável 304

Dobra, soldagem e tratamento de superfície internamente

Revestimento eletrostático em pó (espessura ≥60μm, teste de névoa salina ≥240h)

2. Componentes principais

Disjuntor a vácuo de montagem fixa (marca: Lugao / opcional Siemens, ABB)

Chave seccionadora de três posições com interrupção visível

Barramentos de cobre (estanhados ou prateados)

Transformadores de corrente/tensão (classe de precisão 0,5 / 0,2S)

3. Fiação Interna

Números de fios, blocos de terminais e dutos de plástico claramente marcados

Fiação secundária testada a 2kV por 1 minuto

Todos os fios são retardadores de chama e classificados para 105°C

4. Testes de fábrica

Teste de tensão suportável de frequência de energia

Medição de resistência do circuito principal

Teste de operação mecânica (≥200 vezes)

Verificação da função de bloqueio

Medição de descarga parcial (≤10pC)

Aparelhagem XGN vs KYN

Escolhendo entre painéis de tipo fixo XGN ePainel extraível KYN depende dos requisitos do seu projeto, estratégia de manutenção e orçamento. O painel XGN é projetado para aplicações que priorizam confiabilidade, operação simples e menores custos de investimento, enquanto o painel KYN é mais adequado para sistemas que exigem manutenção frequente ou alta flexibilidade operacional.

Certificação e Garantia de Qualidade

● Compatível com IEC 62271‑200

● Certificação GB 3906

● Teste de falha de arco interno (IAC A-FL) – opcional

● Sistema de gestão de fábrica ISO 9001:2015

● Relatórios de teste de tipo da estação nacional de testes de aparelhos de alta tensão (Xi’an/Pequim)

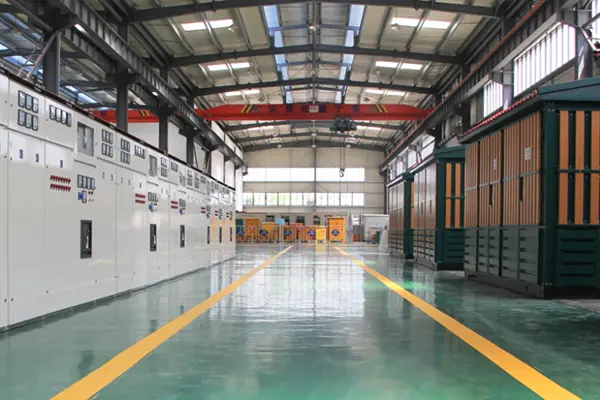

Nosso painel XGN é fabricado em uma moderna instalação de produção equipada com máquinas de corte a laser CNC, centros de dobra CNC, sistemas de soldagem robótica, linhas de processamento de barramentos de cobre e laboratórios abrangentes de testes de alta tensão. Seu painel de alta tensão tipo caixa XGN será enviado com um conjunto completo de relatórios de teste, diagramas de fiação e manuais de operação em inglês e chinês.

Vantagens em relação aos concorrentes – Por que escolher a Lugao?

Embalagem e Entrega

Padrão de embalagem

● Caixas individuais de compensado de alta resistência com filme à prova de umidade

● Acolchoamento interno de espuma para componentes

● Todos os terminais de saída cobertos com tampas isolantes

● Seções de barramento embaladas separadamente com etiquetas

Marcas de envio

● Número do pedido, destino, peso, placas de “Frágil” e “Sem pilha”

Opções de entrega

● FOB Ningbo / Xangai

● Prazo de entrega: 15 a 25 dias para configuração padrão

Compromisso de serviço pós-venda

● Período de garantia – 12 meses a partir da data de envio (extensível para 24 ou 36 meses sob contrato de serviço)

● Suporte Técnico – Consulta gratuita vitalícia; solução de problemas remotos dentro de 2 horas durante dias úteis

● Serviço de campo – Orientações de instalação disponíveis; tratamento de falhas no local conforme necessário (gratuito durante a garantia)

● Fornecimento de peças de reposição – Peças comuns estocadas; entrega por correio no dia seguinte para pedidos urgentes
