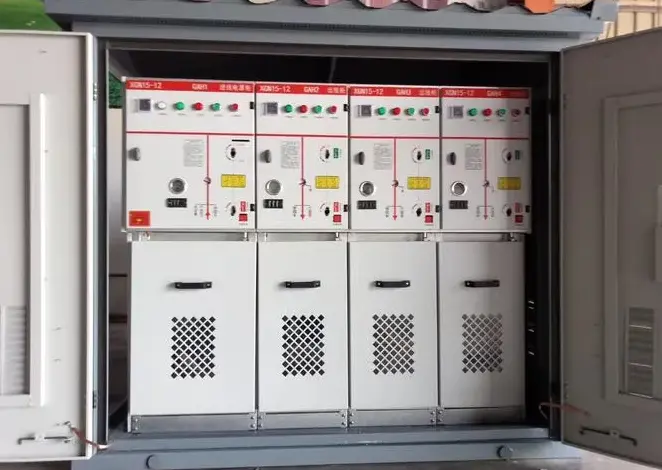

Painel de distribuição fechado de metal CA fixo de alta tensão

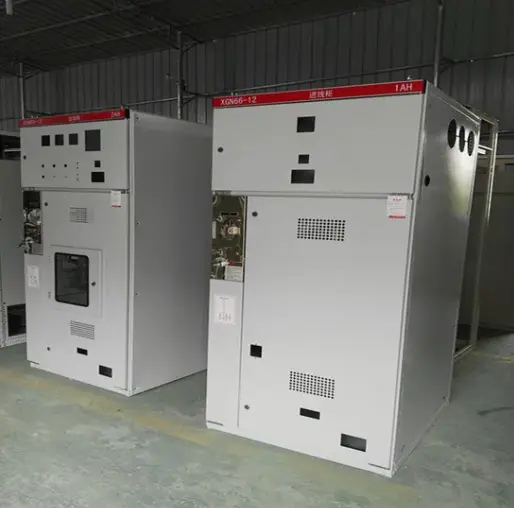

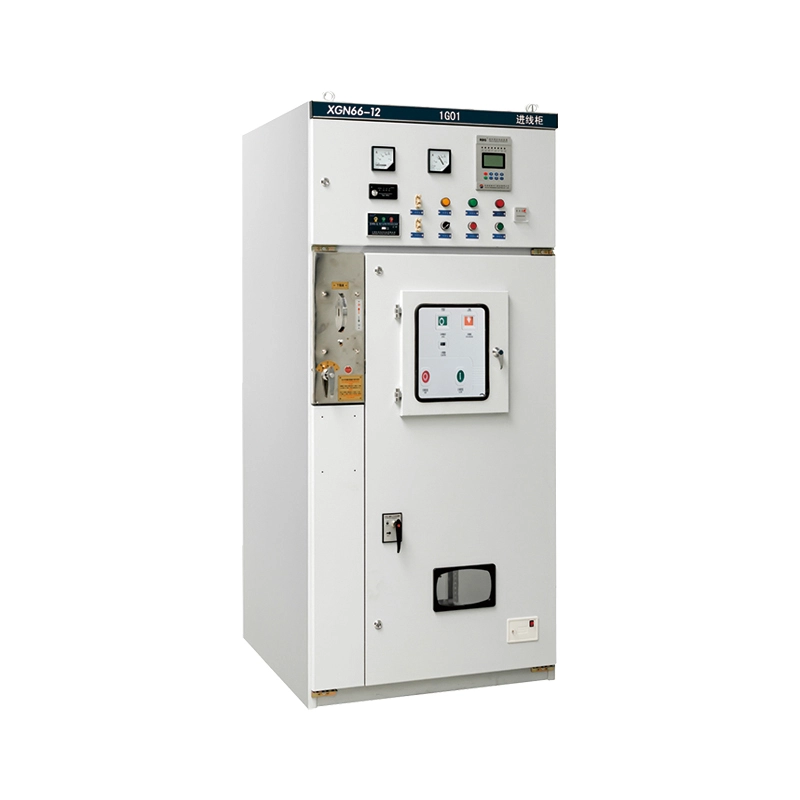

O painel de distribuição metálico CA fixo de alta tensão (modelo: XGN66-12) é um conjunto completo de painel interno isolado a ar. Ele foi projetado para sistemas de energia trifásicos CA 50/60 Hz operando em tensões nominais de 3,6 kV, 7,2 kV e 12 kV.

Ao contrário das variantes extraíveis, este painel CA fixo em metal fechado utiliza um disjuntor a vácuo de montagem fixa e um sistema de isolamento estruturado. Esta filosofia de design simplifica as conexões do circuito principal, melhora a estabilidade mecânica e fornece uma solução econômica sem comprometer a segurança. O gabinete é fabricado a partir de placas de aço laminadas a frio de alta resistência, soldadas e aparafusadas para formar uma estrutura robusta que resiste à deformação durante o transporte e a operação. Ele serve como interface crítica para receber energia elétrica da rede e distribuí-la para transformadores, motores e outras cargas de alta tensão, oferecendo funções integradas de controle, medição e proteção em um espaço único e compacto.

Característica e aplicação do produto

Principais recursos (estilo perguntas e respostas)

P: O que torna o projeto "Fixo" deste painel de distribuição metálico CA fixo de alta tensão melhor do que os tipos extraíveis?

R: Simplicidade e Força. Como os componentes principais são fixos, as conexões do circuito primário são mais robustas e menos propensas a problemas de desgaste de contato associados ao movimento de carrinhos de mão. Este design permite um volume de gabinete menor (quase 50% menor que os designs tradicionais), tornando-o perfeito para subestações internas com espaço limitado. Geralmente também oferece um custo inicial de aquisição mais baixo, ao mesmo tempo que mantém um mecanismo de intertravamento de "cinco provas" para evitar operação incorreta.

P: Como a Lugao Power garante a segurança do pessoal operacional?

R: A segurança está embutida na mecânica. Ocomutadorestá equipado com um sistema de bloqueio mecânico obrigatório entre o interruptor principal, o seccionador e as portas do armário. O painel de distribuição metálico CA fixo de alta tensão apresenta um ponto de ruptura visível (chave de isolamento), permitindo que os operadores confirmem visualmente que a energia está desligada antes da manutenção, em conformidade com os padrões globais de segurança elétrica. Além disso, componentes como o seccionador GN30-12 são totalmente fechados para evitar a exposição ao arco elétrico.

P: Em quais ambientes este produto pode ser usado?

R: Este produto foi projetado para ambientes industriais agressivos. Opera de forma confiável em temperaturas que variam de -25°C a +40°C e altitudes de até 1000m (personalizável para altitudes mais elevadas). É amplamente utilizado em:

1. Centrais Elétricas e Subestações: Como principal unidade de entrada/saída.

2. Empresas Industriais e de Mineração: Para controle de máquinas pesadas e transformadores.

3. Prédios Altos: Para salas de distribuição de energia em subsolos ou andares técnicos.

4. Energia Renovável: Como ponto de sincronização para parques eólicos ou solares.

P: Este painel de distribuição de metal CA fixo de alta tensão suporta fácil manutenção?

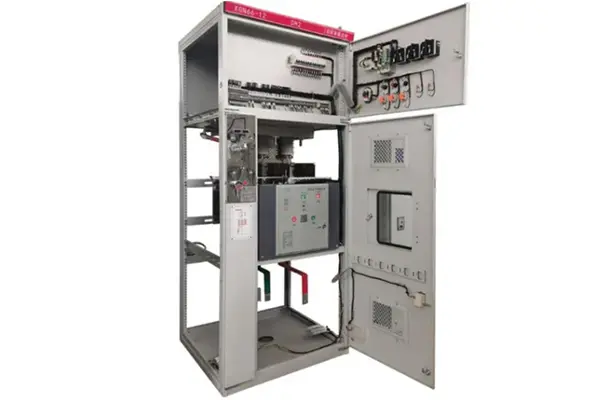

R: Absolutamente. Apesar de ser “consertado”, a manutenção é simples. O painel frontal permite fácil acesso ao compartimento do disjuntor e a câmara do barramento é isolada na parte superior. A substituição do fusível (em combinações de fusíveis) é simples e segura.

Detalhes de produção e garantia de qualidade

Artesanato Técnico

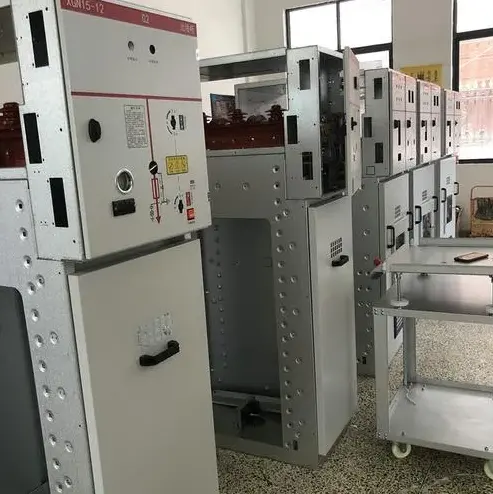

● Fabricação Avançada: O invólucro metálico é processado usando máquinas CNC de puncionamento, dobra e cisalhamento, garantindo alta precisão e intercambialidade. A estrutura é montada com parafusos de alta resistência, eliminando deformações de soldagem.

● Desempenho de isolamento: O sistema utiliza ar como meio isolante primário. No entanto, através do espaçamento otimizado das fases do barramento e do uso de isoladores de alta fuga, o painel de distribuição metálico CA fixo de alta tensão passa facilmente no teste de tensão suportável de frequência de energia de 42kV.

● Mecanismo de intertravamento: Utilizamos um sistema confiável de intertravamento de "cinco prevenção":

1. Impede o fechamento do disjuntor se o seccionador de aterramento estiver fechado.

2. Impede o fechamento do seccionador de aterramento se o disjuntor estiver fechado.

3. Impede a abertura dos painéis frontal/traseiro se o disjuntor estiver energizado.

Certificações

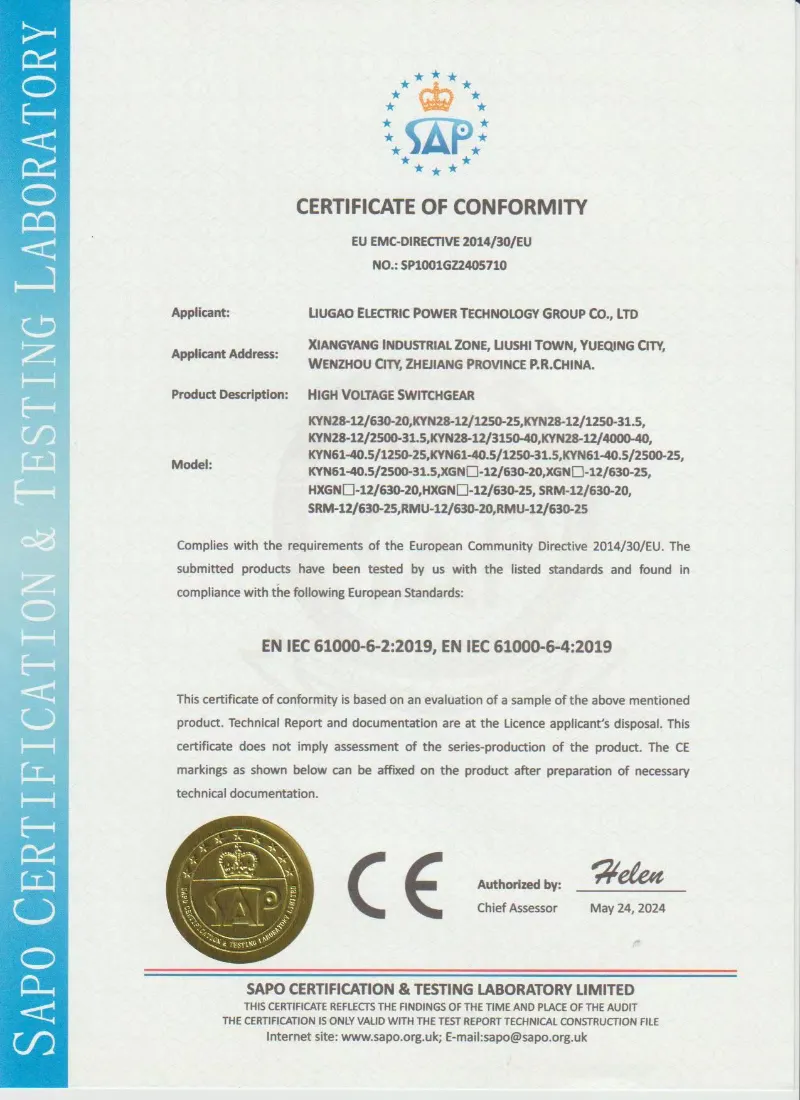

● Lugão Power Co., Ltd.adere a rígidas diretrizes internacionais. Nossa série XGN66-12 é totalmente testada e está em conformidade com IEC 62271-200 (conjunto de manobra e controle em invólucro metálico CA). Também possuímos certificações ISO 9001 para nossas instalações de produção, garantindo qualidade consistente.

Parâmetro do produto (especificação)

Selecionar a classificação correta é fundamental. Para um transformador de 1000kVA a 12kV, recomendamos uma corrente nominal de 630A com capacidade suportável de curto prazo de 25kA para lidar com possíveis correntes de falta de forma eficaz. Consulte nossos engenheiros para cálculos específicos de carga.

Por que escolher Lugao Power Co., Ltd.?

Experiência comprovada em exportação:Com mais de 500 unidades implantadas com sucesso nas Filipinas, Vietnã, Arábia Saudita e Nigéria nos últimos 5 anos, nossas soluções de embalagem (incluindo caixas de aço reforçadas e filme anticorrosão VCI) são testadas em batalha para frete marítimo de longa distância e armazenamento em portos úmidos.

Personalização real:Além da correspondência de cores RAL, fornecemos relações TC/TP personalizadas e configurações de contatos auxiliares para se adequar aos seus esquemas de relés de proteção existentes (compatível com ABB/Siemens/Schneider).

Cadeia de suprimentos ágil:Aproveitando o nosso ecossistema de componentes locais, garantimos um prazo de entrega de 15 a 20 dias, significativamente mais rápido do que os homólogos europeus, sem sacrificar a qualidade dos componentes principais (interruptores a vácuo VS1/ZN63).

Resposta pós-venda

Linha direta:Consultas técnicas respondidas em até 2 horas (24 horas por dia, 7 dias por semana).

Logística de peças sobressalentes:Peças sobressalentes críticas enviadas via DHL/FedEx em 48 horas.

Documentação digital:Fornecemos diagramas de fiação, SLDs e manuais de operação completos em inglês por meio de um link na nuvem antes da partida do navio, permitindo que sua equipe local se prepare com antecedência.
