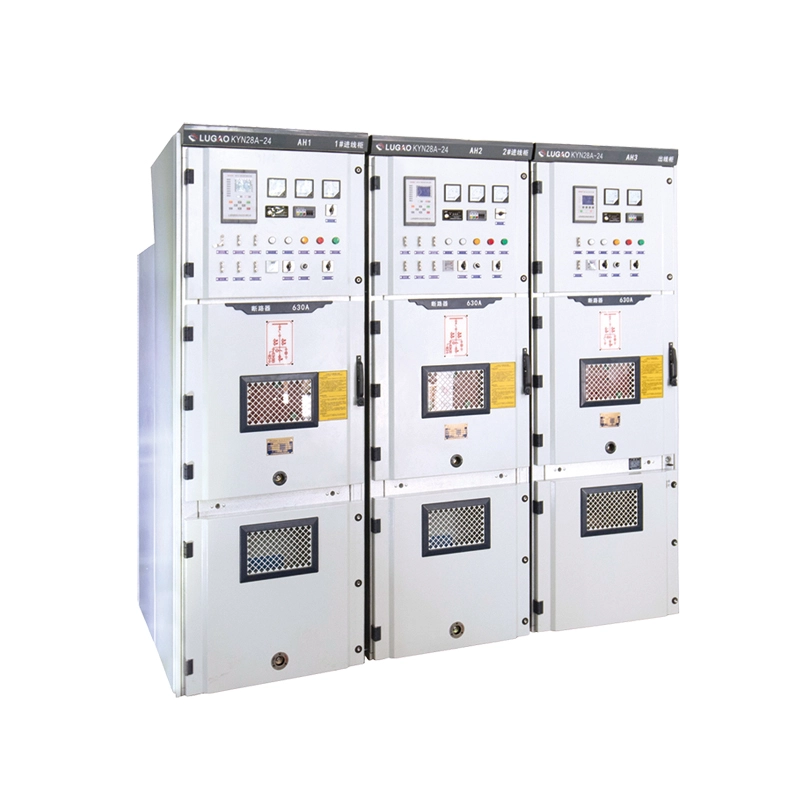

Painel de distribuição tipo extraível blindado de subestação 35kV KYN

O que é este equipamento?

O painel blindado extraível para subestação KYN de 35kV é um painel metálico montado em fábrica,painel de distribuição interno de alta tensãoprojetado para sistemas de energia CA trifásicos de 40,5 kV (35 kV nominal). Pertence à série KYN e é utilizado em subestações de serviços públicos, usinas industriais, grandes complexos comerciais e estações de coleta de energia renovável.

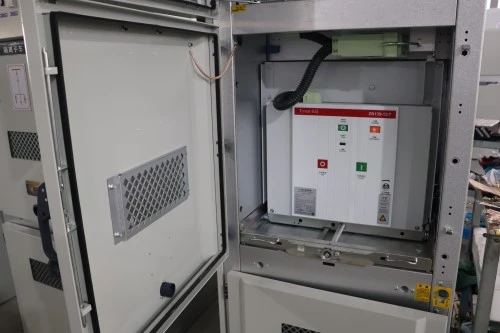

Ao contrário do conjunto de manobra do tipo fixo, onde os disjuntores são aparafusados, este tipo blindado extraível apresenta um carrinho móvel do disjuntor que pode ser rolado em três posições distintas: operação, teste/isolado e retirado. Este projeto permite que um disjuntor defeituoso seja substituído em minutos sem desenergizar todo o barramento – uma vantagem crítica para o fornecimento de energia contínuo.

O que isso faz?

A principal função deste equipamento é receber energia de entrada de 35kV de um transformador ou linha aérea, proteger a rede a jusante com disjuntores e distribuir eletricidade para alimentadores de saída, como motores de média tensão, transformadores secundários, bancos de capacitores ou grandes cargas industriais. O quadro blindado extraível para subestação KYN de 35kV também oferece:

● Isolamento – Desconexão visível para manutenção segura

● Proteção – Sobrecorrente, falta à terra e disparo por curto-circuito via relés ou IEDs

● Medição – Medição de tensão e corrente para subestação SCADA

● Intertravamento – Sistema mecânico de cinco prevenção para eliminar erro humano

Detalhamento do código do modelo

Característica e aplicação do produto

Característica do produto

Característica 1: Construção Removível Blindada Verdadeira

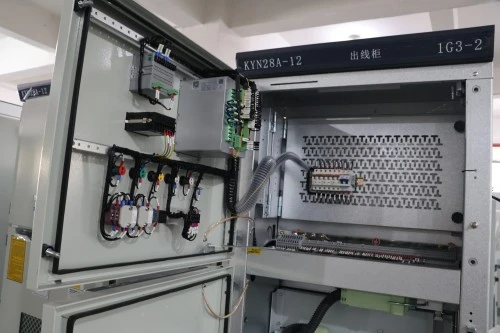

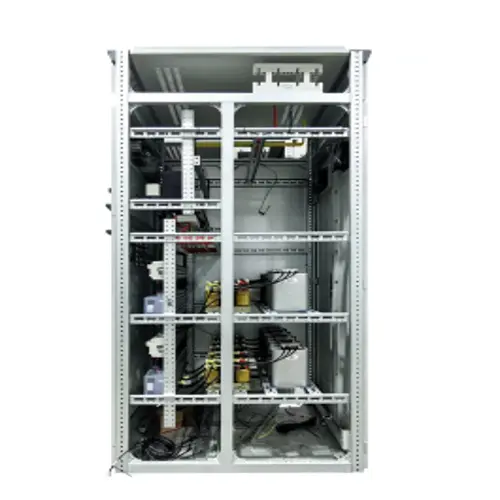

O painel extraível com invólucro metálico apresenta compartimentos separados em placa de aço para o disjuntor, barramento, terminação de cabo e controle de baixa tensão. Cada compartimento é aterrado e isolado da propagação do arco elétrico.

Característica 2: Intertravamento mecânico de cinco prevenção

O sistema de cinco prevenção é totalmente mecânico e não depende de software. Previne fisicamente:

1. Fechando o disjuntor com a chave de aterramento fechada

2. Abrindo a tampa frontal com o disjuntor fechado

3. Movendo o disjuntor entre posições quando ativo

4. Operação da chave de aterramento com condutores energizados

5. Fechamento do disjuntor sem potência de controle

Recurso 3: Contenção de Falhas de Arco Alto

Classificação de arco interno (IAC) testada para 31,5kA por 1 segundo. As abas em arco direcionam a pressão para cima e para longe dos operadores.

Característica 4: Confiabilidade do isolamento de alta tensão

As distâncias fase-fase e fase-terra excedem os mínimos da IEC 62271-200. Todos os barramentos são isolados termicamente ou cobertos com blindagem anti-corona.

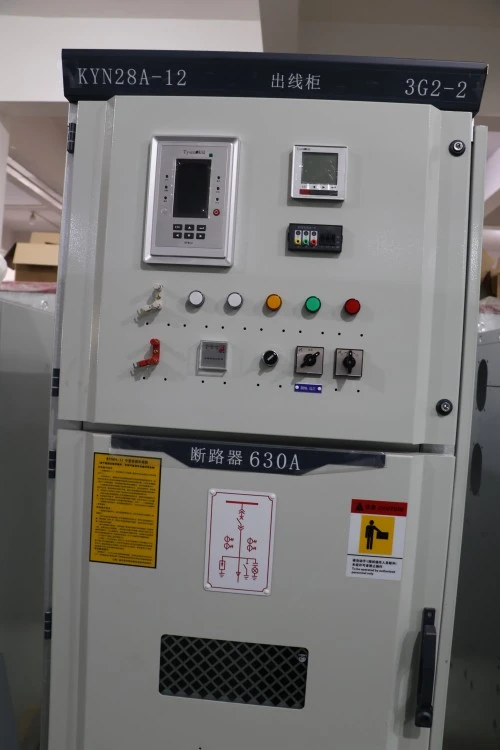

Recurso 5: Monitoramento Inteligente e Operação Remota

IED padrão (dispositivo eletrônico inteligente) com mensagens RS485/Modbus ou IEC 61850 GOOSE. Monitoramento em tempo real da posição do disjuntor, status da carga da mola, SF6 (se usado), temperatura e descarga parcial.

Especificações do produto

Por que escolher Lugao Power Co., Ltd. em vez dos concorrentes?

Por que os clientes nos escolhem repetidamente:

Não economizamos na folga do isolamento, no material do barramento ou na robustez do intertravamento. Cada painel KYN que sai de nossa fábrica passa por um teste completo de resistência de 95kV - não um teste de "rotina" de tensão reduzida. Também fornecemos diagramas de fiação específicos do painel em CAD e PDF, e não modelos genéricos.

Embalagem, entrega e serviço pós-venda

Embalagem

Cada painel de manobra do tipo extraível blindado de subestação KYN de 35kV é envolto em papel antiferrugem VCI + filme plástico

1. Em seguida, fechado em uma caixa de madeira compensada certificada para fumigação com enchimento de espuma em todos os cantos e bordas

2. O carrinho do disjuntor é enviado na posição retirada, travado com suportes de transporte

3. Os barramentos são desmontados, embalados individualmente, etiquetados por fase e número do painel

4. Plugues secundários, alças de rack, chaves de aterramento e fusíveis sobressalentes embalados em uma caixa de acessórios à prova de intempéries dentro do compartimento de BT

5. Sacos dessecantes de sílica gel adicionados para remessas sensíveis à umidade (frete marítimo)

Envio

1. Frete marítimo: contêiner HC de 40 pés comporta de 6 a 8 painéis (dependendo das dimensões)

2. Frete terrestre: caminhão-plataforma com airbags antivibração e cintas

3. Incoterms: EXW (fábrica), FOB ningbo

4. Documentação incluída no envio

5. Desenho de disposição geral (conforme construído)

6. Diagrama unifilar com numeração de painel

7. Esquema de fiação (tamanho A3, laminado)

8. Lista de materiais (disjuntores, TCs, TPs, relés)

9. Relatório de teste de rotina (assinado pelo controle de qualidade)

10. Manual de instruções (inglês ou idioma local)

11. Matriz de intertravamento e programação de chave (se o intertravamento de chave for usado)

Compromisso de serviço pós-venda

1. Período de garantia: 12 meses a partir da data de envio (extensível para 24 ou 36 meses com contrato de serviço pago)

2. Suporte técnico: Consulta remota gratuita vitalícia. Nossos engenheiros revisam seu diagrama unifilar e as configurações do relé antes da entrega.

3. Serviço de campo: Supervisão de instalação, assistência de comissionamento, diagnóstico de falhas. Gratuito durante o período de garantia (viagens e alojamento cobrados ao preço de custo). Após garantia, cobrado valor da diária + peças.

4. Fornecimento de peças de reposição: carrinhos de disjuntores, contatos primários, plugues secundários, alças de rack, chaves de aterramento, controladores de temperatura e componentes de intertravamento mantidos em estoque. Envio no dia seguinte via DHL/FedEx para peças sobressalentes críticas.

Perguntas frequentes

Q1: O painel de distribuição blindado extraível da subestação KYN de 35kV pode ser usado ao ar livre em uma subestação compacta?

R: Padrão: IP4X (somente interno).

Opção: Invólucro externo IP54 com teto à prova de intempéries e ventilação forçada, abrigando vários painéis.

Ação: Especifique “externo” ao solicitar um orçamento.

Q2: Como verificar o intertravamento de cinco prevenção antes de energizar?

A：Siga o teste passo a passo no manual (teste básico: 10 min).

Verificações principais: Disjuntor aberto + aterramento fechado → deve bloquear a inserção. Disjuntor fechado → porta frontal deve permanecer travada.

Recomendação: Teste durante o comissionamento e a cada 6 meses.

Q3: Vida útil dos contatos de desconexão primários e indicador de substituição?

A:Contatos de cobre folheados a prata: classificados para 5.000 operações.

Indicador de desgaste: linha vermelha visível no dedo de contato → substituir.

Subestação típica (estantes uma vez/ano): dura mais de 30 anos. Operação frequente (fornos a arco): meça a resistência de contato anualmente.
