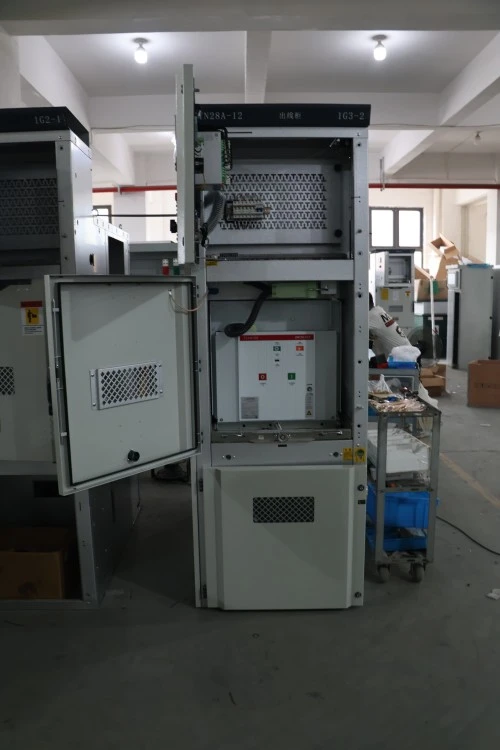

Painel de distribuição de alta tensão com intertravamento de cinco prevenção tipo centro KYN

O painel de distribuição de alta tensão com intertravamento de cinco prevenção tipo KYN Center é um painel de distribuição tipo extraível totalmente montado, em invólucro metálico, usado principalmente em sistemas de energia CA trifásicos de 3,6 kV a 12 kV. Ele foi projetado para configurações de barramento único ou barramento duplo com aplicações de alimentador de ramal.

O que é esse equipamento?

Este equipamento é um gabinete de distribuição de energia de alta tensão que abriga disjuntores, seccionadores, chaves de aterramento, transformadores de corrente, transformadores de tensão e relés de proteção. Sua característica definidora é o mecanismo de "intertravamento de cinco prevenção", que impede fisicamente:

1. Fechamento com chave de aterramento fechada

2. Abrindo a tampa frontal com o disjuntor fechado

3. Inserir ou remover o disjuntor quando a chave estiver fechada

4. Operando a chave de aterramento quando energizada

5. Fechamento do disjuntor sem alimentação de controle

O que isso faz?

Ele recebe energia elétrica com segurança de um transformador ou linha de entrada e a distribui para alimentadores de saída, como motores, transformadores, bancos de capacitores ou subestações secundárias. O quadro de distribuição de alta tensão com intertravamento de cinco prevenção tipo KYN Center é a espinha dorsal das redes industriais e de serviços públicos de média tensão.

Detalhamento do código do modelo:

● KYN – K: Revestido de metal Y: Tipo extraível N: Interior

● Tipo de centro – Configuração modular do disjuntor central

● Intertravamento de cinco prevenção – À prova de erros mecânicos e elétricos

● Aparelhagem de alta tensão – classificada até 12kV

Parâmetro do produto (especificação)

Característica e aplicação do produto

1. Alta Segurança – Intertravamento de Cinco Prevenção

O painel de alta tensão com intertravamento de cinco prevenção tipo KYN Center apresenta intertravamentos mecânicos obrigatórios entre o disjuntor, contatos de isolamento, chave de aterramento e painéis frontais. Isso elimina o risco de erro do operador – a principal causa de incidentes com arco elétrico.

2. Construção Modular Compacta

O carrinho extraível do disjuntor desliza suavemente sobre trilhos com três posições distintas: operação, teste/isolado e retirado. Isto permite a manutenção sem desenergizar todo o barramento – uma vantagem crítica para data centers e hospitais.

3. Monitoramento e Controle Inteligente

IEDs (relés) inteligentes opcionais fornecem:

● Monitoramento de corrente, tensão e energia em tempo real

● Sobrecorrente, falha à terra e proteção direcional

● Comunicação RS485/Modbus ou IEC 61850

● Abertura/fechamento remoto via SCADA

● Sensores padrão de temperatura e umidade dentro do compartimento do disjuntor evitam a condensação.

4. Alta confiabilidade mecânica

● Vida útil do mecanismo do disjuntor: 30.000 operações (sem manutenção)

● Contatos auxiliares: liga de prata-níquel para mais de 10.000 operações elétricas

● Contatos seccionadores primários: Cobre prateado com pressão de mola

Áreas de aplicação

Detalhes de produção

1. Fabricação de gabinete

● Aço laminado a frio de 2,0 mm (revestido de zinco) ou aço inoxidável de 1,5 mm

● Corte a laser e dobra em CNC para precisão

● Estrutura soldada com revestimento em pó resistente à corrosão (norma RAL 7035)

2. Mecanismo de intertravamento de cinco prevenção

● Placas de came de aço e hastes interligadas (sem peças de plástico)

● Testado para 10.000 ciclos de intertravamento sem falhas

● Inclui intertravamento com chave para painéis de entrada/saída e de ligação

3. Carrinho do disjuntor

● Chassi extraível com travamento de três posições

● Desconexões primárias com autoalinhamento

● Plugue secundário com 16–32 circuitos de controle

4. Sistema de barramento

● Cobre E-Cu de alta condutividade (grau ETP)

● Juntas folheadas a prata com arruelas Belleville

● Isolamento termorretrátil para isolamento de fase

5. Compartimento de cabos

● Espaço generoso para cabos de até 4×240 mm² por fase

● Suporte de fixação de cabo removível

● Provisão para TC de sequência zero

6. Testes de fábrica

● Teste de resistência dielétrica 100%

● Teste de operação mecânica (mínimo de 50 ciclos)

● Medição de descarga parcial (≤5pC a 1,2× tensão nominal)

● Medição de resistência de contato (microohmímetro)

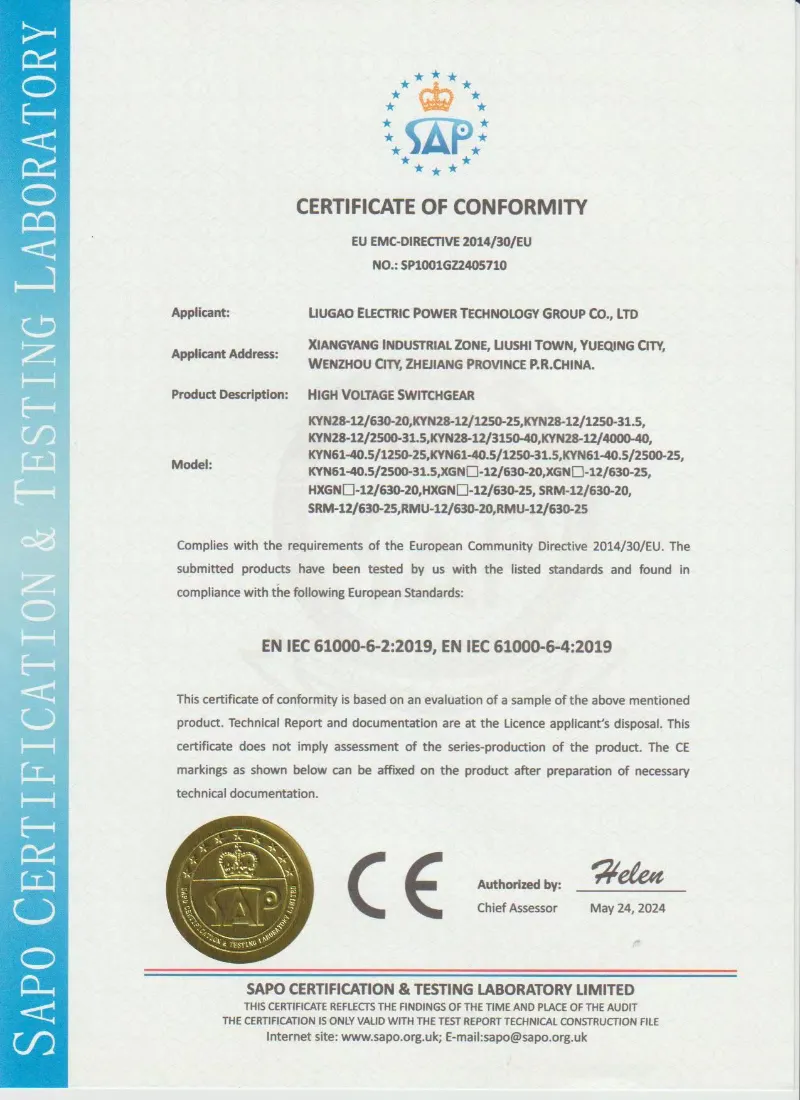

7. Certificação e garantia de qualidade

● Testado de acordo com GB/T 3906, IEC 62271-200 e DL/T 404

● Arco interno testado (IAC AFLR 40kA/1s)

● Fabricação com certificação ISO 9001:2015

● Relatório de teste de rotina incluído em cada painel

Por que escolher Lugao Power Co., Ltd. em vez dos concorrentes?

Perguntas comuns dos clientes

Q1: Este painel de alta tensão com intertravamento de cinco prevenção do tipo KYN Center pode ser usado para sistemas de 24kV?

R: Não, o KYN padrão é classificado para até 12kV. Para 24kV, oferecemos a variante KYN28-24 com maior folga de isolamento. Especifique a voltagem do seu sistema ao solicitar um orçamento.

Q2: Você fornece o disjuntor a vácuo como parte do painel de distribuição metálico KYN?

R: Sim, cada painel vem totalmente montado com um disjuntor a vácuo testado em fábrica (tipo VS1). Também oferecemos alternativas compatíveis, como ABB VD4, Siemens 3AH ou Schneider HVX, se preferir.

Q5: Você pode fornecer uma linha completa de painéis de manobra, incluindo painéis de entrada, medição, alimentador e capacitor, todos como painéis de manobra em metal KYN?

R: Absolutamente. Projetamos e fabricamos linhas completas com todos os compartimentos auxiliares, conexões de barramentos e intertravamentos entre painéis necessários. Basta enviar seu diagrama unifilar.

Q6: Que documentação você fornece?

R: Para cada painel KYN, fornecemos: desenho de arranjo geral, esquema de fiação, lista de materiais, relatório de teste, manual de instruções e matriz de intertravamento - tudo em inglês (ou no idioma local).

Q7: O campo de intertravamento de cinco prevenção é ajustável?

R: Não – e isso é intencional. O intertravamento é ajustado de fábrica e selado para evitar adulterações. No entanto, fornecemos desenhos mecânicos claros para que sua equipe entenda a lógica. Caso necessite de alterações, entre em contato com nosso departamento de engenharia.

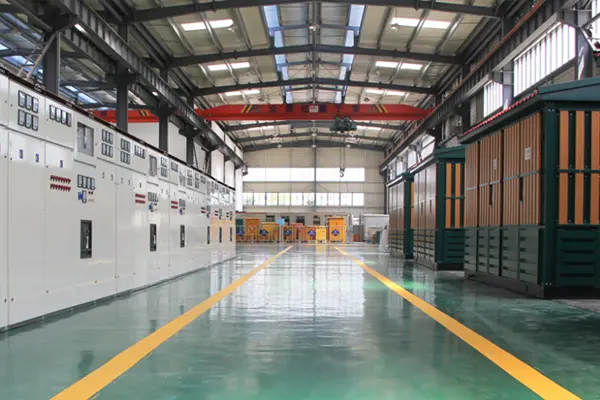

Capacidade de fabricação

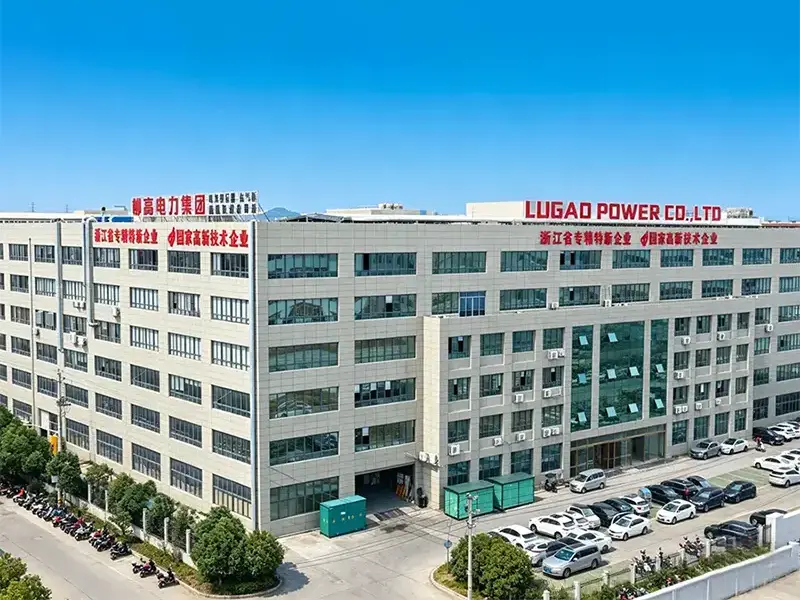

Lugão Power Co., Ltd.fabrica painéis de alta tensão com intertravamento de prevenção tipo cinco KYN Center em uma moderna instalação de produção equipada com equipamentos avançados de fabricação, montagem e teste de alta tensão. Todopainel de manobraé produzido sob um rigoroso sistema de gestão de qualidade ISO 9001, garantindo qualidade consistente, desempenho confiável e total conformidade com os padrões internacionais.
