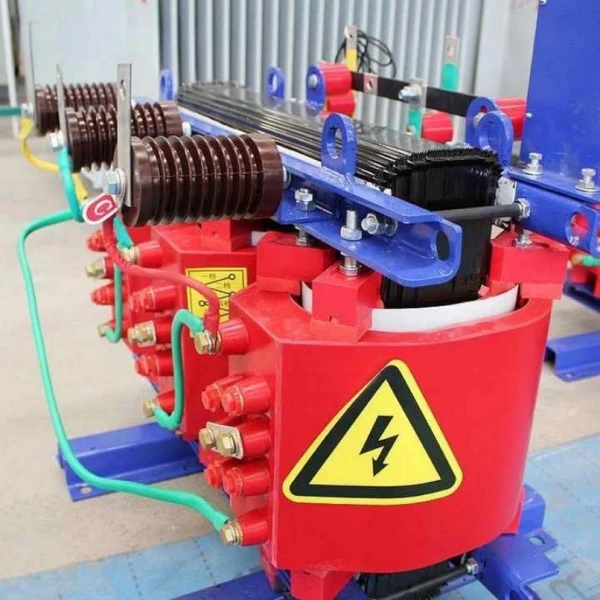

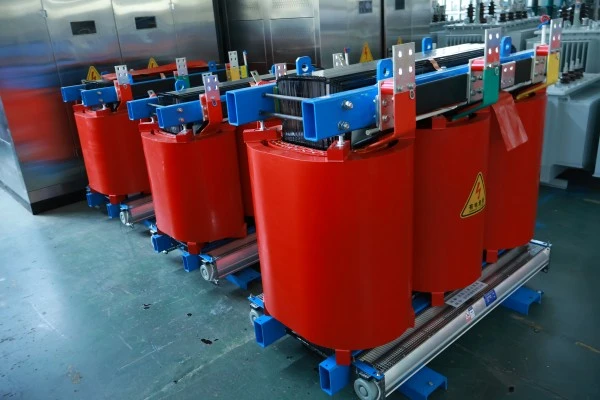

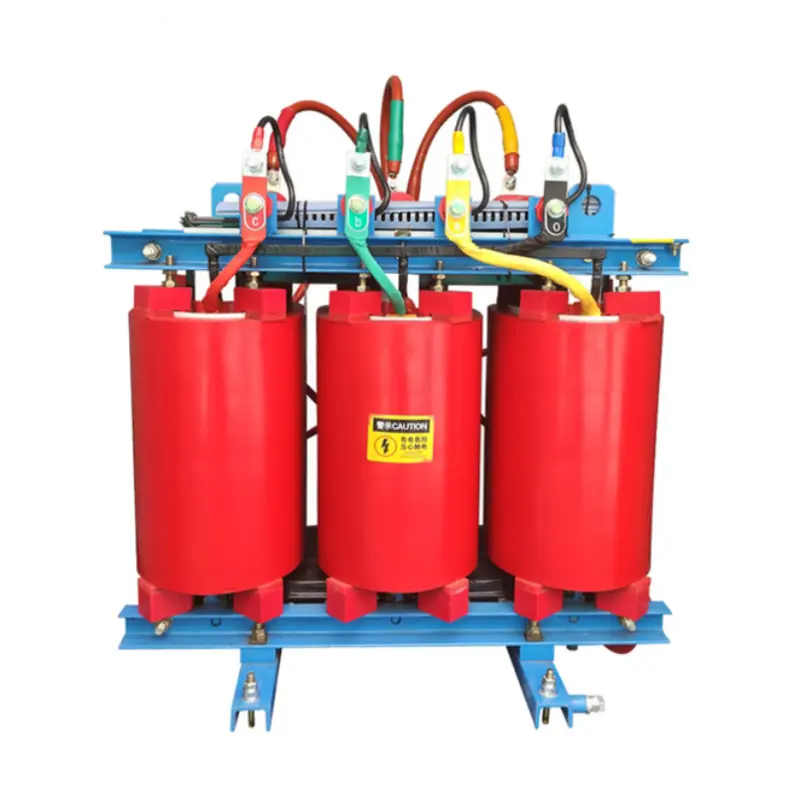

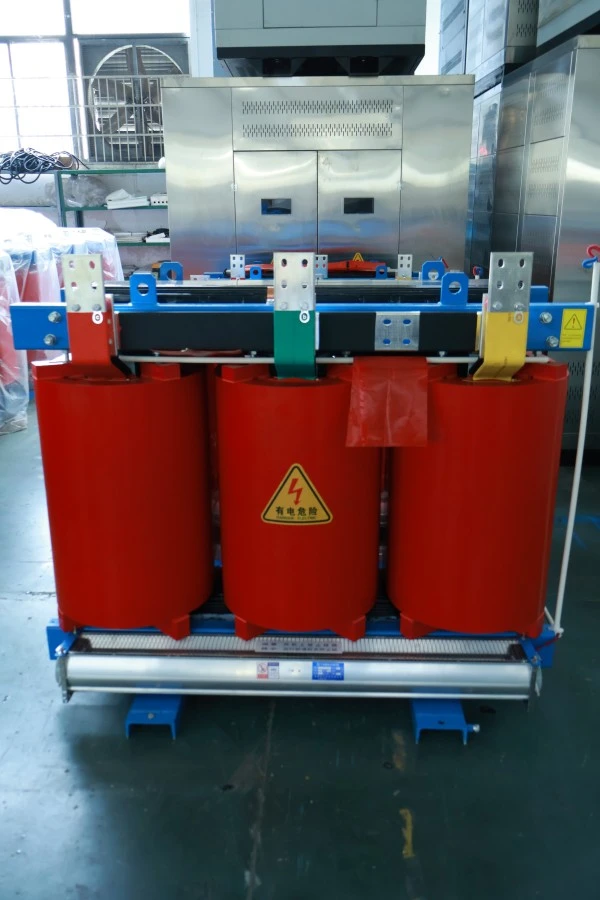

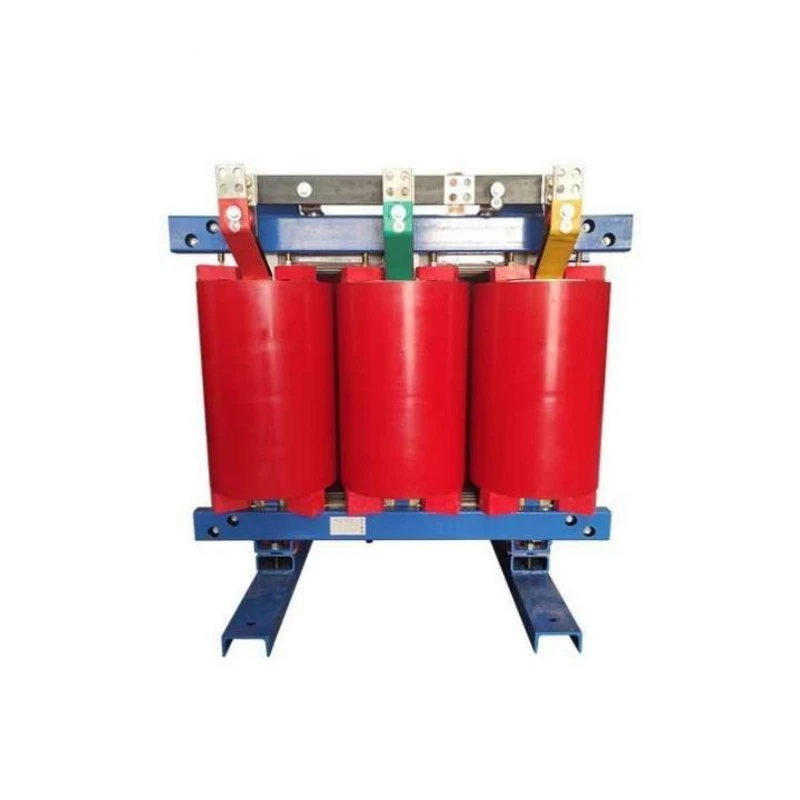

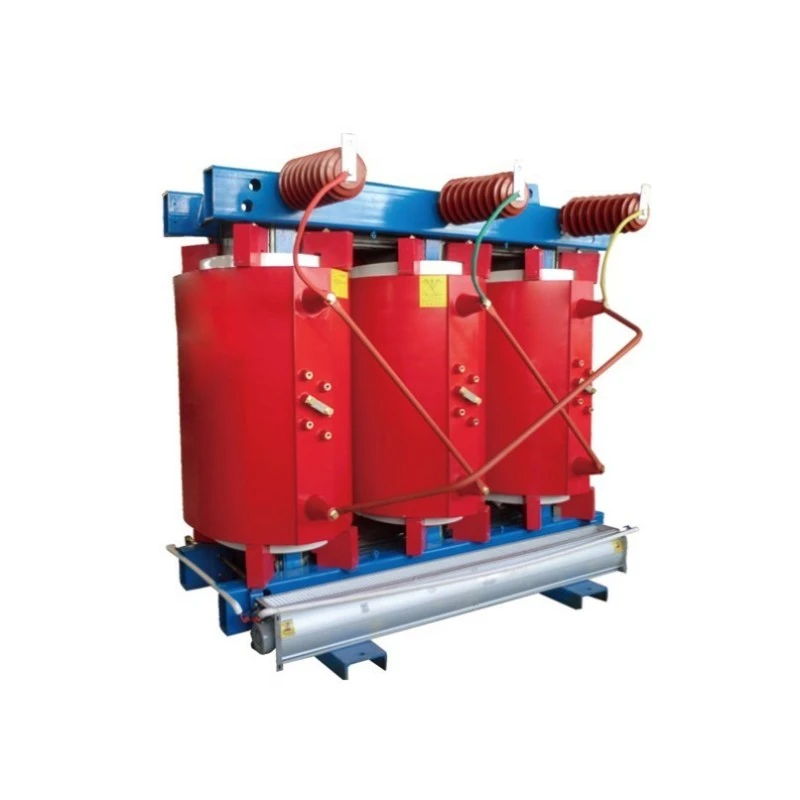

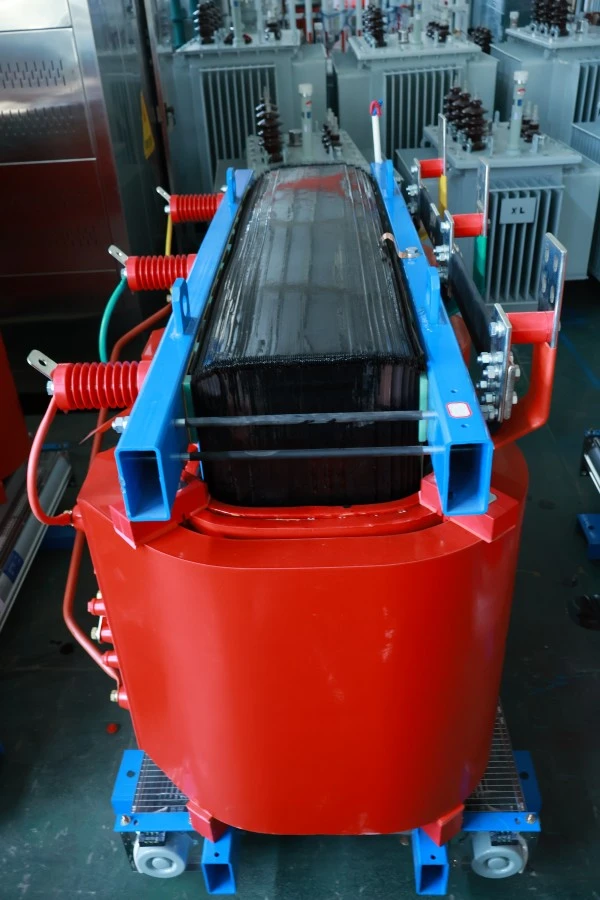

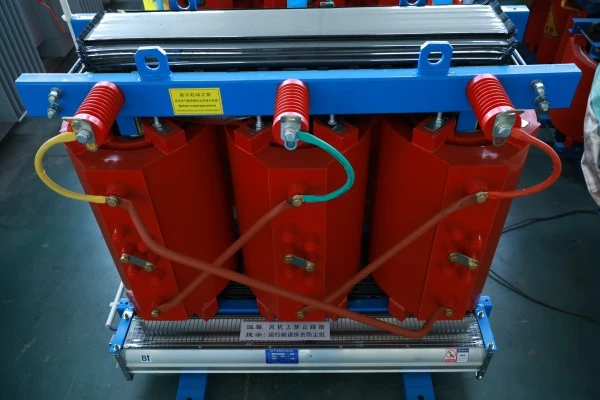

Transformador de potência tipo seco com enrolamento de cobre SCB13

O que é?

A série SCB13 é uma série trifásica, isolada em resina fundida e enrolada em cobre.transformador de potência tipo seco. Na designação, "SC" significa resina fundida (resina epóxi fundida a vácuo), "B" indica enrolamentos de folha e "13" representa o nível de desempenho, o que significa que seus valores de perda atendem aos requisitos de eficiência energética de Nível 1 do padrão nacional GB 20052-2020. O material condutor do núcleo é cobre livre de oxigênio de alta pureza, não alumínio ou alumínio revestido de cobre.

O que isso faz?

1. Conversão de Tensão: Converte alta tensão (10kV, 35kV) em baixa tensão (400V, 690V) ou aumenta conforme necessário, atendendo aos requisitos de tensão de vários equipamentos.

2. Distribuição de energia: Como dispositivo central de um sistema de distribuição, ele fornece energia com segurança para múltiplas cargas, como plantas industriais, complexos comerciais, edifícios altos e parques eólicos.

3. Fonte de alimentação segura: Devido ao seu isolamento sólido de resina epóxi não inflamável, não pulverizará óleo nem pegará fogo mesmo em caso de falhas internas, tornando-o particularmente adequado para instalações internas ou locais com rigorosos requisitos de segurança contra incêndio.

4. Operação silenciosa: O ruído operacional é significativamente menor do que os transformadores imersos em óleo tradicionais, tornando-o adequado para áreas residenciais, hospitais, edifícios de escritórios e outros ambientes sensíveis ao ruído.

Resumindo, o transformador de potência do tipo seco com enrolamento de cobre SCB13 é um dispositivo moderno de núcleo de distribuição de energia que integra alta eficiência energética, núcleo totalmente de cobre, baixo ruído e segurança retardante de chamas.

Vantagens do produto

Comparado aos transformadores comuns do tipo seco, este produto oferece cinco vantagens principais:

Enrolamentos totalmente de cobre, excelente condutividade:Todos os enrolamentos de alta e baixa tensão são enrolados com fio de cobre retangular esmaltado trefilado com haste de cobre isento de oxigênio ou folha de cobre. A resistividade do cobre (aproximadamente 0,0172 Ω·mm²/m) é muito inferior à do alumínio (aproximadamente 0,0283 Ω·mm²/m). Portanto, enrolamentos de cobre da mesma seção transversal apresentam menor resistência, menor geração de calor e maior eficiência de conversão de energia. O custo de eletricidade economizado durante a operação a longo prazo excede em muito a diferença de investimento inicial.

Eficiência energética de nível 1, em conformidade com a Estratégia Nacional de Duplo Carbono:O nível de perda SCB13 é estritamente projetado para atender aos padrões nacionais de eficiência energética de Nível 1. As perdas sem carga são cerca de 10% menores que as do SCB12 e as perdas com carga são mais de 5% menores. Para um transformador de 1.000 kVA operando 8.000 horas por ano, isso economiza mais de 10.000 yuans anualmente em custos de eletricidade, recuperando a diferença de preço em comparação com transformadores padrão dentro de 3 a 5 anos.

Fundição a vácuo de resina epóxi, isolamento confiável:Os enrolamentos são fundidos e curados com resina epóxi importada da Huntsman (ou de qualidade equivalente) sob vácuo, eliminando completamente as bolhas de ar. A camada de isolamento curada possui alta resistência mecânica, resistência ao choque térmico, resistência a rachaduras e proteção contra umidade/sujeira. A descarga parcial é controlada abaixo de 5pC, muito superior aos padrões nacionais.

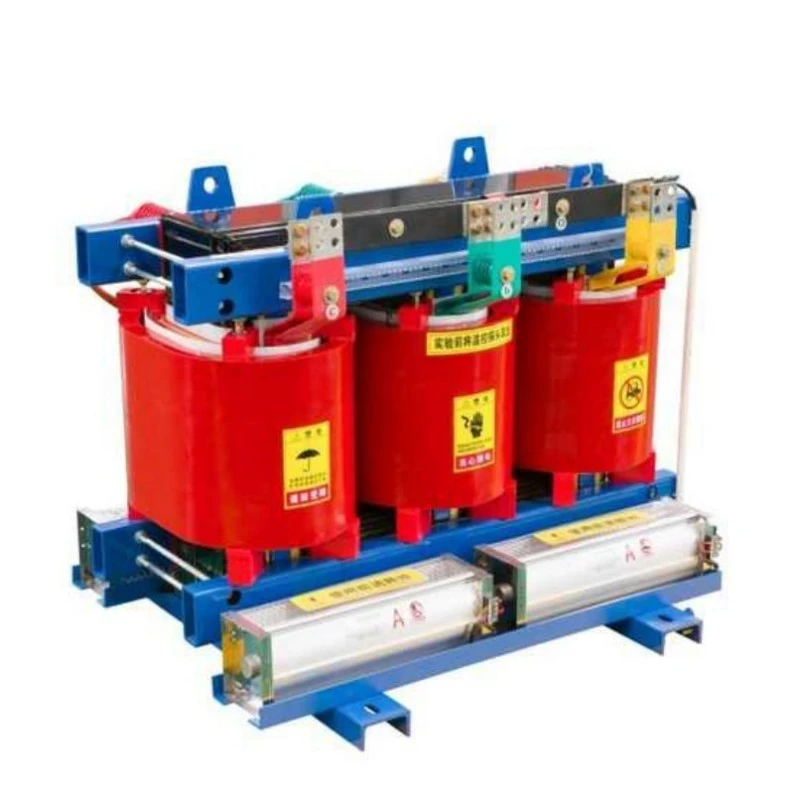

Forte capacidade de sobrecarga, adapta-se a cargas flutuantes:Sob resfriamento natural, pode operar por longo prazo com sobrecarga de 10%; com resfriamento por ar forçado (ventiladores instalados), a capacidade de produção pode aumentar para mais de 120% do valor nominal. Para picos de carga sazonais (por exemplo, uso de ar condicionado no verão), não é necessário aumento imediato de capacidade.

À prova de umidade e resistente à contaminação, forte adaptabilidade ambiental:A superfície do enrolamento fundida em resina epóxi é lisa, densa e não higroscópica. Mesmo após desligamento em ambientes com 100% de umidade relativa, ele pode iniciar diretamente em plena carga sem pré-aquecimento. Particularmente adequado para ambientes úmidos ou corrosivos, como salas de distribuição subterrâneas, áreas costeiras com alta pulverização de sal e fábricas de produtos químicos.

Recursos do produto

Estrutura central: usa tecnologia de laminação step-lap totalmente esquadrada de 45°, com membros centrais e jugos presos por tiras ou placas de alta resistência. A aplicação de aço silício de grão orientado de alta permeabilidade (B30R090 ou grau superior) minimiza as perdas por histerese e por correntes parasitas.

Enrolamentos de Baixa Tensão: Enrolados com folha de cobre, fixados nas extremidades com anéis de resina. A largura da folha de cobre é igual à altura do enrolamento, proporcionando distribuição axial uniforme de amperagem e resistência extremamente alta a forças eletromagnéticas de curto-circuito. O isolamento da camada utiliza material DMD pré-impregnado.

Enrolamentos de Alta Tensão: Enrolados em segmentos em camadas usando fio de cobre retangular esmaltado Classe H, com resina fundida entre cada camada, formando um isolamento robusto de resina composta de epóxi reforçada com fibra de vidro. As derivações são conduzidas para fora do meio do enrolamento para melhorar a distribuição da tensão de impulso.

Sistema de controle e proteção de temperatura: Cada enrolamento de fase possui RTDs de platina PT100 pré-incorporados para monitoramento de temperatura de ponto quente em tempo real. O controlador de temperatura inteligente que acompanha apresenta: display digital de temperatura da bobina, alarme de temperatura excessiva (ponto de ajuste ajustável), saída de disparo de temperatura excessiva e partida/parada automática do ventilador (se o resfriamento de ar forçado estiver opcionalmente instalado).

Opções de gabinete: gabinetes opcionais com classificação de proteção IP20 (objetos sólidos), IP23 (gotejamento vertical de água) ou IP40 (pequenas partículas), feitos de aço inoxidável, liga de alumínio ou aço laminado a frio com revestimento em pó. Os gabinetes apresentam aberturas de ventilação e fechaduras de portas interligadas.

Conexão e instalação: O lado de alta tensão usa terminais de cabo totalmente blindados/com isolamento total de borracha de silicone ou terminais convencionais; o lado de baixa tensão usa barramentos de cobre estanhados. A parte inferior do transformador é equipada com uma base de canal de aço e rolos para fácil posicionamento e movimentação.

Aplicação do produto

O Transformador de Potência Tipo Seco com Enrolamento de Cobre SCB13 é ideal para os seguintes cenários:

Prédios Altos e Centros Comerciais: Instalados em subsolos ou salas de distribuição de piso de equipamentos, alimentando elevadores, HVAC, iluminação e sistemas de proteção contra incêndio. Sua característica não inflamável atende aos códigos de incêndio em edifícios e o baixo ruído não perturba os residentes no andar de cima.

Empresas Industriais e de Mineração: Sistemas de distribuição de energia em fábricas de automóveis, fábricas de componentes eletrônicos e oficinas de usinagem de precisão. Os enrolamentos totalmente em cobre suportam picos de corrente provenientes de partidas/paradas frequentes do motor, proporcionando boa estabilidade de tensão.

Energia Renovável: Conexão progressiva à rede para estações de energia fotovoltaica distribuídas, transformadores de potência auxiliares para parques eólicos, transformadores de isolamento para sistemas de armazenamento de energia. A alta eficiência energética reduz as perdas de conversão de energia.

Infraestrutura de transporte: Transformadores de serviço de estação para estações de metrô, fontes de alimentação para edifícios de sinalização ferroviária de alta velocidade, centros de distribuição de energia em terminais aeroportuários, sistemas de energia em terra portuária. A resistência à umidade e a capacidade de suportar curto-circuitos atendem às demandas de alta confiabilidade do transporte ferroviário.

Data centers e estações base de comunicação: Fornecendo energia limpa e estável para servidores, switches e sistemas UPS. A operação silenciosa (normalmente abaixo de 55 dB) não perturba o pessoal do data center.

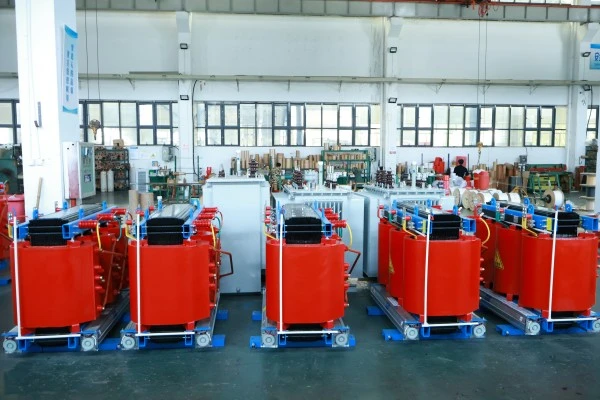

Detalhes de produção

Processo de enrolamento de folha de cobre de baixa tensão

Os enrolamentos de baixa tensão são enrolados usando folha de cobre de largura total em máquinas bobinadoras especializadas. As bordas da folha de cobre são arredondadas para evitar descarga corona. A cada volta, o papel isolante pré-impregnado DMD é automaticamente colocado entre as camadas, e o controle de tensão on-line garante que a folha de cobre fique bem enrolada. Após a conclusão do enrolamento, todo o conjunto é colocado em um molde para fundição a vácuo de resina epóxi, formando uma estrutura monolítica e sem vazios. Este processo melhora a capacidade de resistência a curto-circuitos dos enrolamentos de baixa tensão em mais de 30% em comparação com estruturas enroladas em fio.

Enrolamento de camada segmentada de alta tensão

Os enrolamentos de alta tensão são divididos em 4 a 6 segmentos (panquecas), com cada segmento dividido em 2 a 4 camadas. Os dutos (ou canais de ar) entre os segmentos melhoram a dissipação de calor, enquanto a estratificação reduz a tensão entre as camadas. As torneiras são tiradas de voltas específicas de segmentos específicos e marcadas com pontas de cores diferentes. Todas as conexões usam soldagem a arco de argônio ou soldagem por pressão fria para garantir resistência mínima de contato.

Tratamento de redução de ruído central

Após a conclusão da laminação do núcleo, todo o núcleo é impregnado sob pressão a vácuo com um verniz isolante redutor de ruído especialmente formulado, amortecendo microvibrações entre chapas de aço silício e entre chapas e peças de fixação. Almofadas de borracha de silicone de alta temperatura são colocadas entre o núcleo e os enrolamentos, e entre os enrolamentos e as peças de fixação. Com estes tratamentos, o ruído sem carga pode ser mantido abaixo de 55dB (para 315kVA e menos), comparável ao zumbido de um frigorífico doméstico.

Testes abrangentes de fábrica

Todo Transformador de Potência Tipo Seco com Enrolamento de Cobre SCB13 passa pelos seguintes testes antes de sair da fábrica: medição de resistência do enrolamento; medição de relação de tensão e verificação de grupo vetorial; medição de impedância de curto-circuito e perda de carga; medição de corrente sem carga e perda sem carga; medição de resistência de isolamento e fator de dissipação dielétrica; teste de resistência à tensão aplicada; teste de resistência à tensão induzida; medição de descarga parcial. Os dados de teste são registrados automaticamente e um relatório de teste de fábrica é fornecido com a remessa.

Parâmetro do produto (especificação)

Embalagem e pós-venda

Método de embalagem

1. Corpo do transformador envolto em filme PE à prova d'água, áreas críticas cobertas com acolchoamento protetor macio.

2. Embalado em caixas resistentes de compensado de exportação com fundo de palete para manuseio de empilhadeiras.

3. Interior das caixas preenchidas com poliuretano expandido ou papelão alveolar para evitar danos por vibração durante o transporte.

4. Marcações claras na parte externa: centro de gravidade, pontos de elevação, à prova de umidade, não tomba.

Serviço pós-venda

1. Período de garantia gratuito: 12 meses a partir da data de envio.

2. Qualquer falha causada por defeitos de design, material ou fabricação durante o período de garantia será reparada ou substituída gratuitamente por nossa empresa (incluindo custos razoáveis ​​de transporte).
