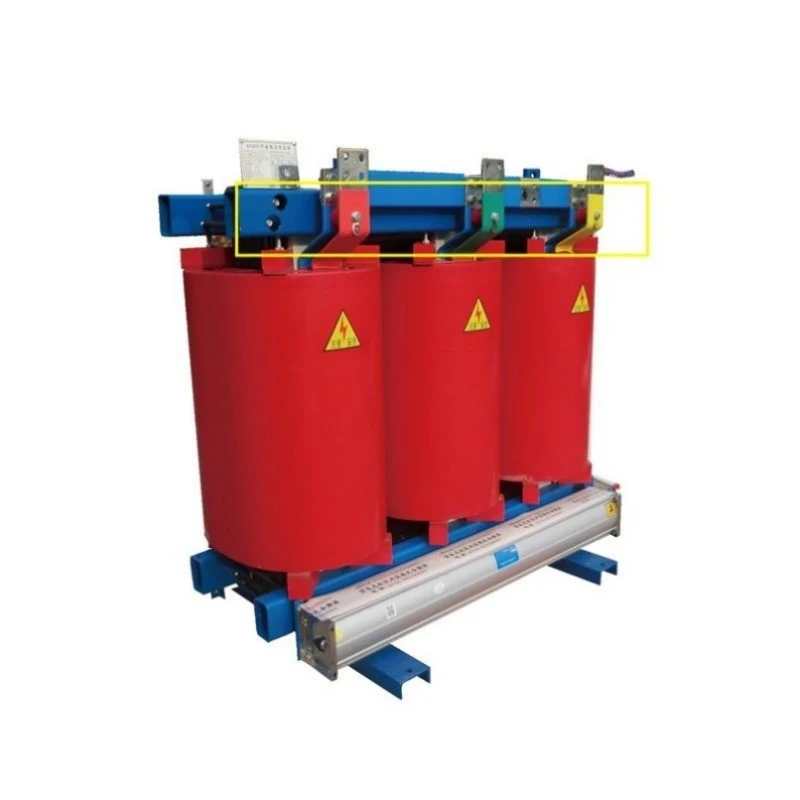

Transformador tipo seco de resina epóxi para resfriamento de ar

O que é?

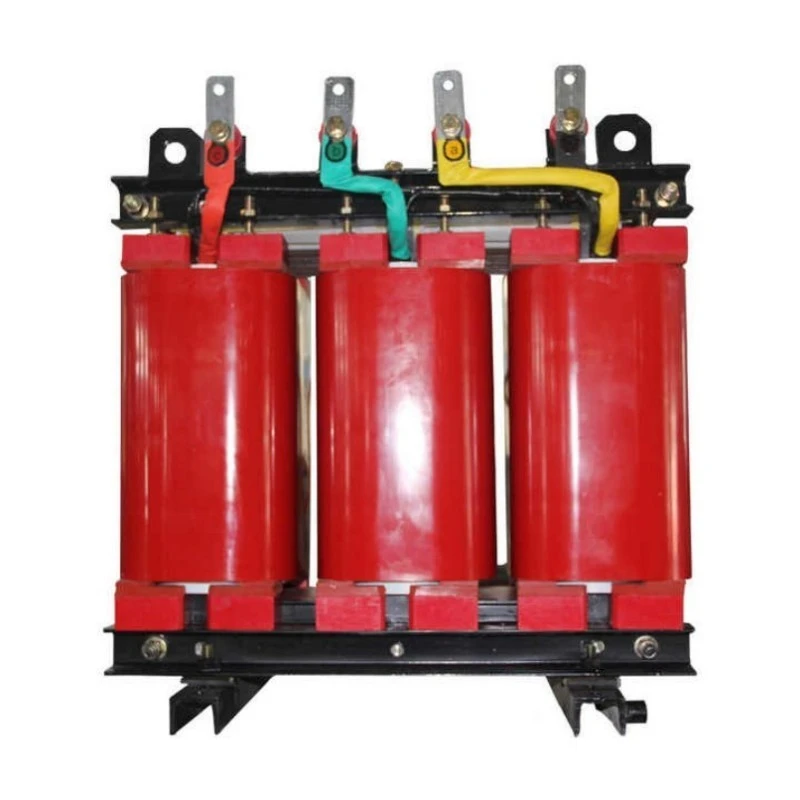

O transformador tipo seco de resina epóxi para resfriamento de ar é um dispositivo de conversão de energia totalmente isento de óleo, onde todos os enrolamentos de alta e baixa tensão são totalmente encapsulados em resina epóxi fundida sob pressão de vácuo. Ao contrário dos transformadores convencionais que dependem de óleo mineral ou líquidos sintéticos para isolamento e resfriamento, esta unidade utiliza apenas ar como meio de resfriamento – seja convecção natural (AN) ou ar forçado opcional (AF). A resina epóxi tem tripla função: isolamento elétrico primário, proteção mecânica contra umidade e contaminantes e estrutura rígida que resiste a forças de curto-circuito.

O que isso faz?

Transformação de Tensão: Reduz a média tensão (6kV, 10kV, 20kV, 35kV) para tensões de utilização (208V, 400V, 480V, 690V) para cargas industriais, comerciais e residenciais. Alternativamente, aumenta a tensão para a interligação da rede de energia renovável.

Distribuição de energia à prova de fogo: Fornece eletricidade dentro de edifícios, estacionamentos subterrâneos, hospitais e data centers onde transformadores a óleo são proibidos pelos códigos de incêndio. O epóxi autoextinguível (classificação UL 94 V-0) não propaga chamas.

Energia Limpa para Cargas Sensíveis: Fornece isolamento entre circuitos primários e secundários, filtrando harmônicos, suprimindo surtos e eliminando loops de aterramento que interrompem equipamentos de imagens médicas, máquinas CNC e instrumentos de laboratório.

Operação em ambientes externos e adversos: Com gabinetes IP54 ou IP65 opcionais, o transformador resiste a chuva, neve, tempestades de poeira, névoa salina e temperaturas extremas de -30°C a +55°C sem degradação do desempenho.

Em essência, o transformador tipo seco de resina epóxi para resfriamento de ar é a escolha preferida sempre que a segurança, a conformidade ambiental e a confiabilidade a longo prazo não são negociáveis.

Parâmetro do produto (especificação)

Característica e aplicação do produto (formato de perguntas e respostas)

Q1: O que torna o isolamento de resina epóxi superior aos designs de feridas abertas?

R: Três vantagens principais. Primeiro, imunidade à umidade – o epóxi não é higroscópico. O transformador do tipo seco de resina epóxi para resfriamento de ar reinicia instantaneamente após semanas de desligamento em 100% de umidade, enquanto as unidades abertas requerem pré-aquecimento. Em segundo lugar, proteção contra contaminação – a poeira condutiva não consegue penetrar em superfícies sólidas de epóxi, eliminando riscos de rastreamento e flashover. Terceiro, resistência mecânica – os enrolamentos encapsulados suportam forças de curto-circuito de até 25× a corrente nominal sem deformação.

Aplicação: Data Centers — Risco zero de acúmulo de poeira, operação silenciosa abaixo de 55dB e epóxi autoextinguível atendem aos requisitos da NFPA 75 para salas de equipamentos de TI.

Q2: Como funciona ao ar livre sem óleo?

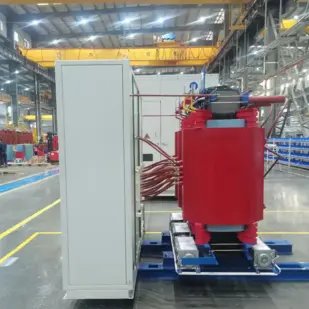

R: Com gabinetes IP54/IP65 (aço inoxidável, teto de chuva inclinado, ventiladores labirinto), o transformador resiste à chuva, poeira e névoa salina. Os enrolamentos de epóxi resistem melhor à corrosão do que os radiadores a óleo. Para locais costeiros, estão disponíveis gabinetes de aço inoxidável 316.

Aplicação: Parques Solares e Parques Eólicos — Locais remotos e sem pessoal se beneficiam de zero amostragem de óleo, zero inspeções de vazamento e nenhum sistema de supressão de incêndio. As unidades operam sem supervisão durante anos em temperaturas extremas de -30°C a +55°C.

Q3: Ele pode lidar com surtos e sobrecargas de partida do motor?

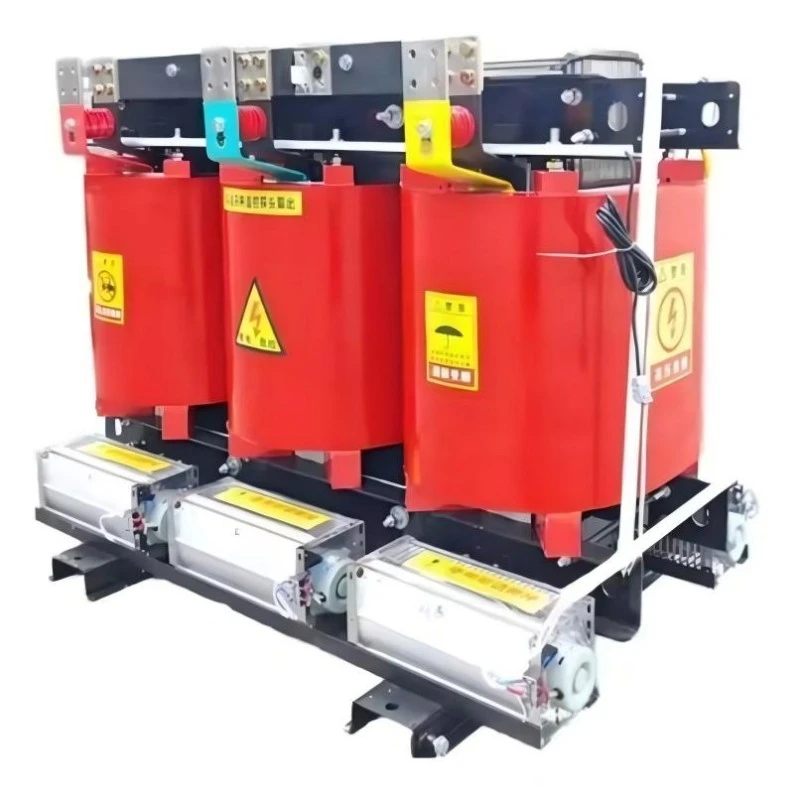

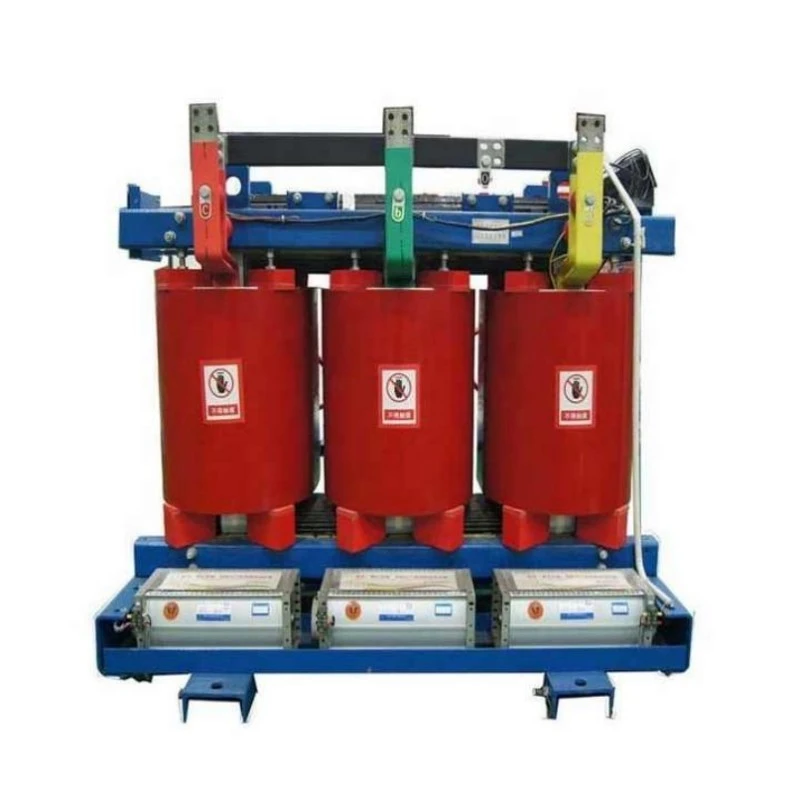

R: Sim. O isolamento Classe H (180°C) permite sobrecarga contínua de 110% sob resfriamento natural (AN) e 130% por 30 minutos. Com a opção de ar forçado (AF), a capacidade aumenta de 20 a 25% — os ventiladores iniciam automaticamente a 80°C. Para sobrecargas cíclicas severas superiores a 150%, consulte nossos engenheiros.

Aplicação: Manufatura Industrial — Linhas de montagem automotiva e fábricas de estamparia enfrentam severas oscilações de carga. A baixa impedância (4-6%) mantém a regulação da tensão dentro de ±3%, enquanto os enrolamentos de epóxi suportam vibrações que quebrariam as soldas do radiador cheio de óleo.

Q4: É realmente livre de manutenção?

R: O transformador central não requer trocas de óleo, testes dielétricos, filtragem ou substituição de juntas. Apenas três verificações simples a cada 12-24 meses: limpar persianas/ventiladores com ar comprimido, verificar o torque dos terminais e inspecionar o gabinete. Esforço anual total: menos de duas horas por um eletricista qualificado.

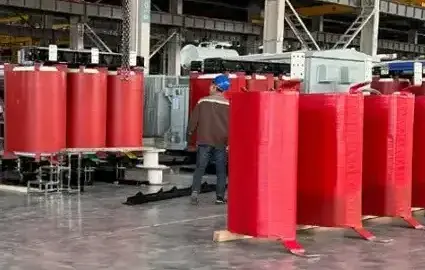

Detalhes de produção – O que torna Lugao superior aos concorrentes

Perguntas frequentes (perguntas e respostas)

Q1: Qual é a eficiência real do transformador do tipo seco de resina epóxi para resfriamento de ar e ela se degrada com o tempo?

R: A eficiência a 75% de carga (ponto de operação típico) é de 98,7% para uma unidade de 1.000 kVA, aumentando para 99,1% para uma unidade de 2.500 kVA. A eficiência é determinada pela perda do núcleo (constante, depende da qualidade do aço silício) e pela perda de cobre (varia com o quadrado da carga). A principal vantagem do transformador do tipo seco de resina epóxi para resfriamento de ar é que a eficiência não se degrada com o tempo porque o encapsulamento de epóxi evita a entrada de umidade que aumentaria a perda. Os transformadores a óleo geralmente apresentam declínio de eficiência após 10 a 15 anos, à medida que o óleo se degrada e o teor de umidade do isolamento do papel aumenta. Nossas unidades de epóxi mantêm a eficiência da fábrica durante toda a vida útil de mais de 30 anos. Fornecemos valores de perda garantidos com cada unidade e reembolsaremos a diferença se os testes de campo mostrarem perdas maiores dentro do período de garantia.

P2: Como seleciono a capacidade correta para minha aplicação?

R: Calcule sua carga total conectada em kVA e aplique fatores de diversidade. Para cargas contínuas (iluminação, HVAC, servidores), utilizar 100% da placa de identificação. Para cargas intermitentes (motores, soldadores, elevadores), use 50-70% dependendo do ciclo de trabalho. Em seguida, adicione 20-25% de margem de expansão futura. Exemplo: Uma fábrica com 800kVA de carga contínua + 400kVA de carga do motor (fator de diversidade 0,6 → 240kVA) + 20% de expansão = (800+240)×1,2 = 1248kVA → selecione 1250kVA ou 1500kVA. O superdimensionamento aumenta o custo inicial e a perda sem carga; o subdimensionamento causa superaquecimento e falha prematura. Nossos engenheiros fornecem assistência gratuita sobre dimensionamento — basta enviar sua lista de carga e ciclos de trabalho. Para aplicações com motores pesados, recomendamos o resfriamento por ar forçado (AF) para lidar com surtos de partida sem exceder os limites de aumento de temperatura.

Q3: O transformador pode ser instalado em um espaço confinado como um túnel ou cofre?

R: Absolutamente. OTransformador tipo seco de resina epóxi para resfriamento de aré ideal para espaços confinados porque não requer câmara de contenção de óleo (economizando 2 a 3 metros de espaço livre em todos os lados). A folga mínima para ventilação é de 300 mm em todos os lados e 600 mm acima. Para instalações em túneis, oferecemos uma versão de perfil baixo, onde a altura do gabinete é reduzida em 200 mm (as venezianas de resfriamento são realocadas para os lados em vez de para cima). No entanto, a temperatura ambiente nos túneis pode ser elevada devido a outros equipamentos – realizaremos uma análise térmica para confirmar o resfriamento adequado. Se a convecção natural for insuficiente, a opção AF (ar forçado) com ventiladores montados diretamente na estrutura central fornece resfriamento adicional sem aumentar o espaço ocupado.
