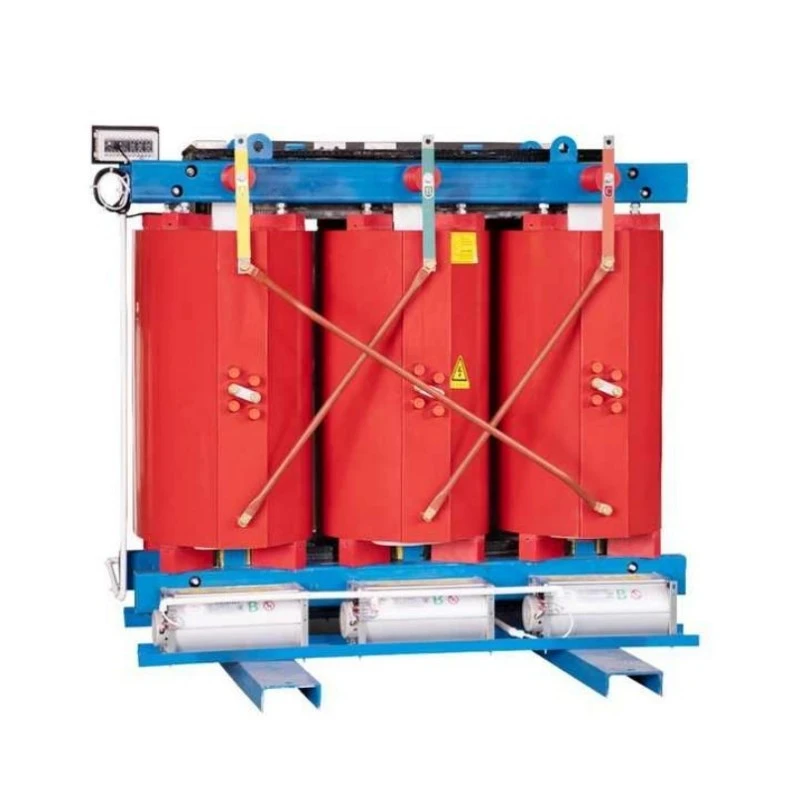

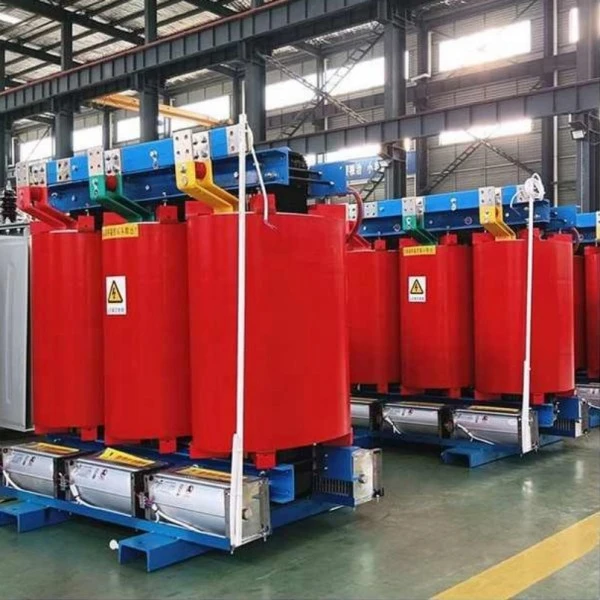

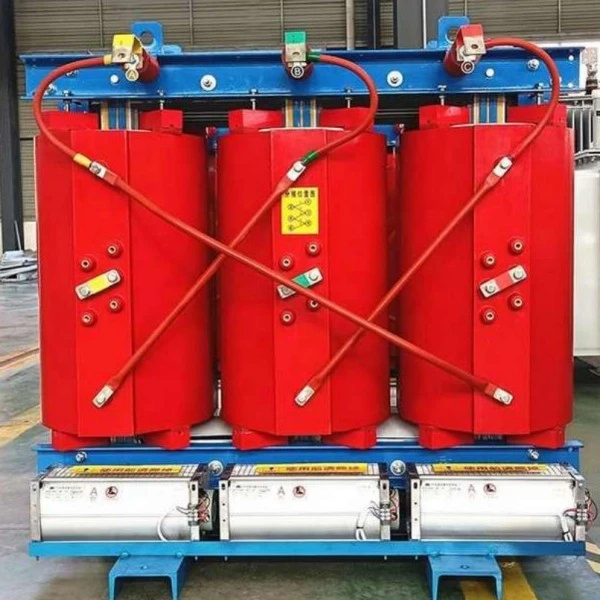

Transformador tipo seco montado em almofada de enrolamento de cobre

O que é este equipamento?

O transformador de tipo seco montado em almofada de enrolamento de cobre é um transformador trifásico de resina fundida do tipo seco projetado especificamente para instalações externas montadas em almofada. Ele reduz a média tensão (normalmente 10kV–35kV) para baixa tensão (400V/380V) para distribuição segura para comunidades residenciais, centros comerciais, parques industriais e projetos de energia renovável.

Ao contrário do tradicionaltransformadores imersos em óleo, este produto não utiliza óleo isolante. Em vez disso, emprega isolamento sólido de resina epóxi combinado com resfriamento de ar natural ou forçado. Os enrolamentos são feitos inteiramente de cobre de alta condutividade, garantindo menores perdas resistivas, melhor capacidade de sobrecarga e maior vida útil. O gabinete montado em bloco permite a instalação direta no nível do solo, sem a necessidade de um edifício de subestação separado, economizando significativamente custos de construção civil e espaço.

Descrição do produto

O transformador tipo seco montado em almofada de enrolamento de cobre da Lugao foi projetado para oferecer confiabilidade, eficiência e segurança em redes de distribuição externas. Classificado de 50kVA a 2500kVA, com tensões padrão de 10kV/0,4kV (personalizável para 6kV, 20kV ou 35kV), este transformador atende aos padrões de eficiência energética GB 20052-2020 Nível 2, com alguns modelos se aproximando do Nível 1.

O principal desempenho elétrico inclui perdas sem carga até 37% menores do que os transformadores convencionais do tipo seco, perdas de carga reduzidas em até 30%, descarga parcial ≤5pC e níveis de ruído ≤55dB a 1 metro. Os enrolamentos de cobre garantem excelente condutividade térmica e resistência mecânica, melhorando significativamente a capacidade de resistência a curto-circuitos.

A unidade está alojada em um gabinete montado em almofada, resistente às intempéries e com trava, com classificação IP23 ou superior, protegendo contra chuva, poeira e vandalismo. Um sistema inteligente de controle de temperatura com sensores PT100, ventiladores de partida automática, alarme de superaquecimento e comunicação RS485 está incluído como padrão.

Com uma vida útil projetada de 30 anos e requisitos mínimos de manutenção, este transformador tipo seco montado em almofada de enrolamento de cobre é a escolha ideal para concessionárias, empreiteiros EPC e gerentes de instalações que buscam uma solução de distribuição segura, duradoura e com economia de energia.

Parâmetro do produto (especificação)

Característica e aplicação do produto

Principais recursos

Enrolamentos totalmente em cobre – Menores perdas resistivas, maior capacidade de sobrecarga e melhor resistência a curto-circuitos em comparação com o alumínio.

À prova de fogo e à prova de explosão – Fundição em resina epóxi, autoextinguível, sem risco de vazamento de óleo.

Projeto montado em almofada – Instalação no nível do solo, sem necessidade de construção de subestação, economiza de 40 a 60% nos custos de obras civis.

Perdas ultrabaixas – Atende ao nível 2 de eficiência energética da GB e reduz significativamente as contas anuais de eletricidade.

Monitoramento Inteligente – Sensores PT100, partida automática do ventilador, alarme/desarme de superaquecimento, RS485 para BAS.

Baixo Ruído – ≤55dB, adequado para áreas residenciais e comerciais.

Livre de manutenção – Sem testes de óleo, sem secagem, sem peças móveis.

Perguntas e respostas: explicação dos recursos do produto

Q1: Por que escolher um transformador do tipo seco montado em almofada de enrolamento de cobre em vez de um tipo imerso em óleo para uso externo?

R: Transformadores imersos em óleo apresentam riscos de incêndio e vazamento, especialmente em áreas residenciais ou ambientalmente sensíveis. O transformador tipo seco montado em almofada de enrolamento de cobre não usa óleo, portanto, há risco zero de propagação de incêndio ou contaminação do solo. Além disso, os enrolamentos de cobre proporcionam melhor condutividade térmica e resistência mecânica, garantindo uma operação confiável mesmo sob cargas de pico no verão. Muitos municípios agora exigem transformadores do tipo seco para novas instalações externas devido a códigos de incêndio mais rígidos.

Q2: O enrolamento de cobre realmente vale o custo extra em comparação ao alumínio?

R: Absolutamente. Embora o custo inicial de um transformador tipo seco montado em almofada de enrolamento de cobre seja cerca de 15–20% maior do que uma unidade enrolada em alumínio, o custo total do ciclo de vida é significativamente menor. O cobre tem condutividade 40% maior, o que significa menores perdas de carga e redução nas contas de eletricidade. O cobre também possui maior resistência à tração, de modo que o transformador resiste melhor às forças de curto-circuito. Ao longo de uma vida útil de 30 anos, a poupança de energia por si só justifica facilmente o investimento.

Q3: Este transformador pode lidar com alta umidade e estações chuvosas, especialmente nas regiões sul?

R: Sim. Nosso transformador tipo seco montado em almofada de enrolamento de cobre usa um processo de fundição a vácuo onde a resina epóxi encapsula completamente os enrolamentos de cobre, formando uma camada de isolamento selada. O núcleo e as pinças passam por tratamento anticorrosivo. Com gabinete IP23, o transformador opera normalmente em 100% de umidade relativa. Nenhuma secagem é necessária antes de reiniciar após um desligamento prolongado.

Q4: O que acontece se o transformador ficar sobrecarregado durante os picos do verão?

R: Sob resfriamento natural (AN), ele funciona continuamente com 100% de carga. Com o resfriamento por ar forçado (AF), a capacidade aumenta em 40–50%. Os enrolamentos de cobre podem suportar 150% da carga nominal por 2 horas. Esta capacidade de sobrecarga garante a continuidade da energia durante eventos críticos.

Q5: Quanto tempo dura a garantia e o que ela cobre?

R: A garantia padrão é de 12 meses a partir do envio, cobrindo todos os defeitos de fabricação. Um contrato de serviço pago pode estender a garantia para 36 ou 60 meses. O suporte técnico é gratuito para toda a vida.

Detalhes de produção

Material principal e processo de fabricação

O núcleo de cada transformador tipo seco montado em almofada de enrolamento de cobre é construído usando aço silício de grão orientado a frio de alta permeabilidade, com juntas escalonadas para minimizar corrente sem carga e perdas parasitas. O núcleo é cortado com precisão e empilhado automaticamente para garantir caminhos magnéticos uniformes.

Estrutura de enrolamento – toda em cobre

Os enrolamentos de alta e baixa tensão usam condutores de cobre isentos de oxigênio. Os enrolamentos de baixa tensão adotam uma configuração de enrolamento laminado com isolamento uniforme entre camadas, aumentando significativamente a capacidade de resistência a curto-circuitos. A condutividade térmica superior do cobre também ajuda a dissipar o calor de forma mais eficaz, reduzindo as temperaturas dos pontos quentes.

Sistema de Isolamento – Fundição a Vácuo em Resina Epóxi

Os enrolamentos são fundidos sob vácuo com resina epóxi de alta qualidade, eliminando vazios e garantindo descarga parcial ≤5pC. Este sistema de isolamento sólido é retardador de chamas, à prova de umidade e quimicamente estável. Nenhum óleo isolante é usado, tornando o transformador seguro para instalações internas e externas montadas em almofada.

Gabinete e design montado em almofada

Otransformadorestá alojado em um gabinete de aço resistente com trava e revestimento em pó resistente às intempéries. A proteção padrão é IP23 (resistente à chuva e poeira), com IP34 ou IP54 opcional para ambientes agressivos. A base foi projetada para montagem direta em uma base de concreto, com entrada de cabo por baixo. As alças de içamento e os terminais de aterramento são padrão.

Garantia de qualidade e testes

Cada transformador tipo seco montado em almofada de enrolamento de cobre passa por testes de tipo abrangentes e testes de rotina antes da entrega, incluindo:

1. Testes de perda sem carga e perda de carga

2. Teste de impedância de curto-circuito

3. Teste de resistência à sobretensão induzida

4. Medição de descarga parcial (≤5pC)

5. Teste de impulso relâmpago

6. Teste de aumento de temperatura

7. Todos os principais indicadores de desempenho excedem os requisitos GB e IEC.

Certificações

1. Sistema de Gestão de Qualidade ISO 9001:2015

2. Certificado CE

3. Digite relatórios de teste de laboratórios independentes
