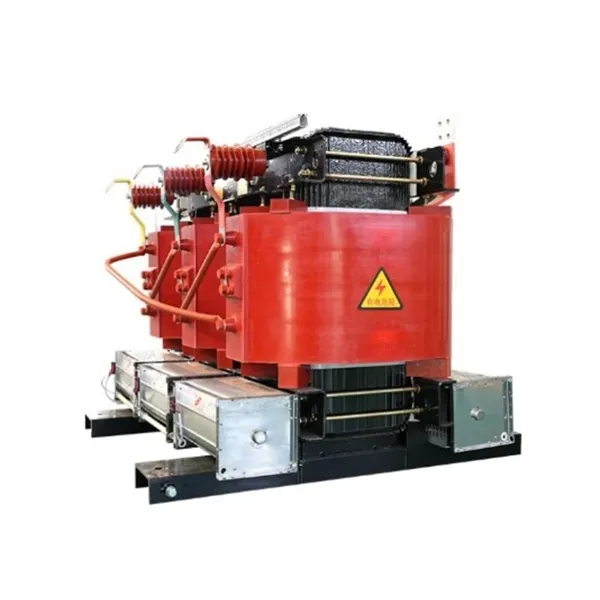

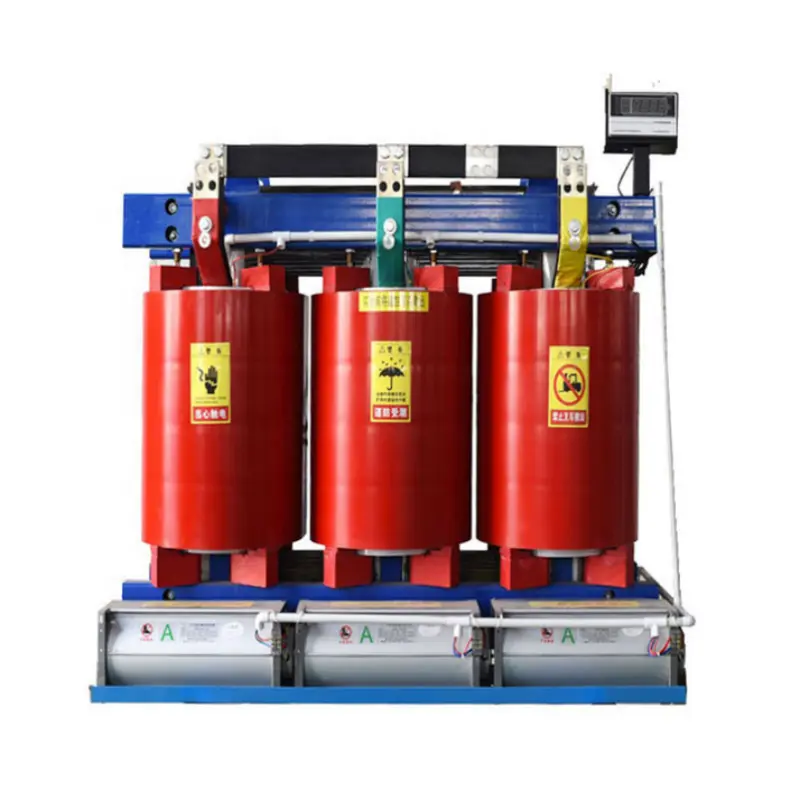

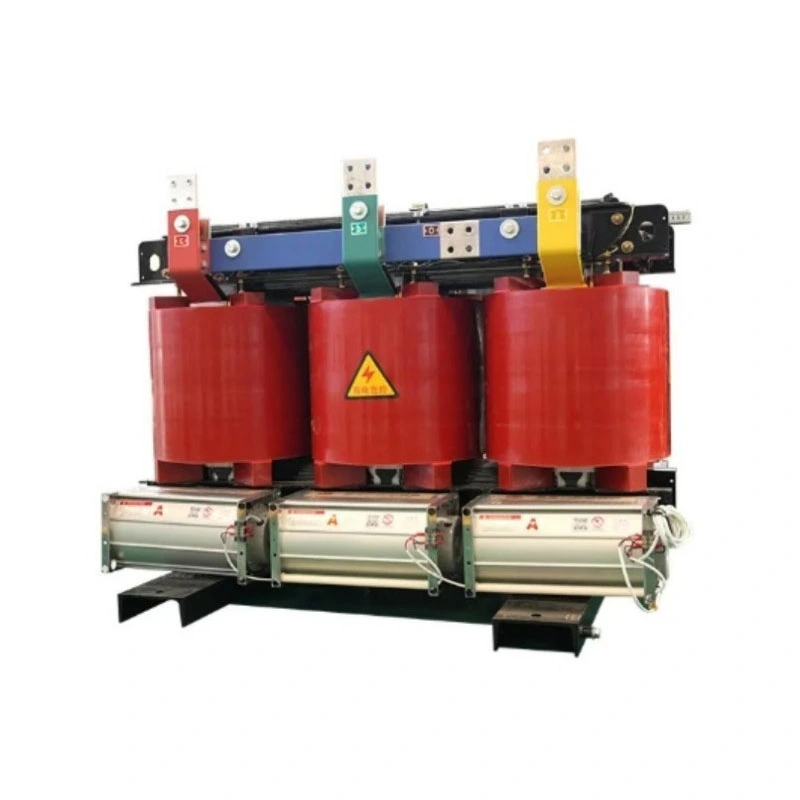

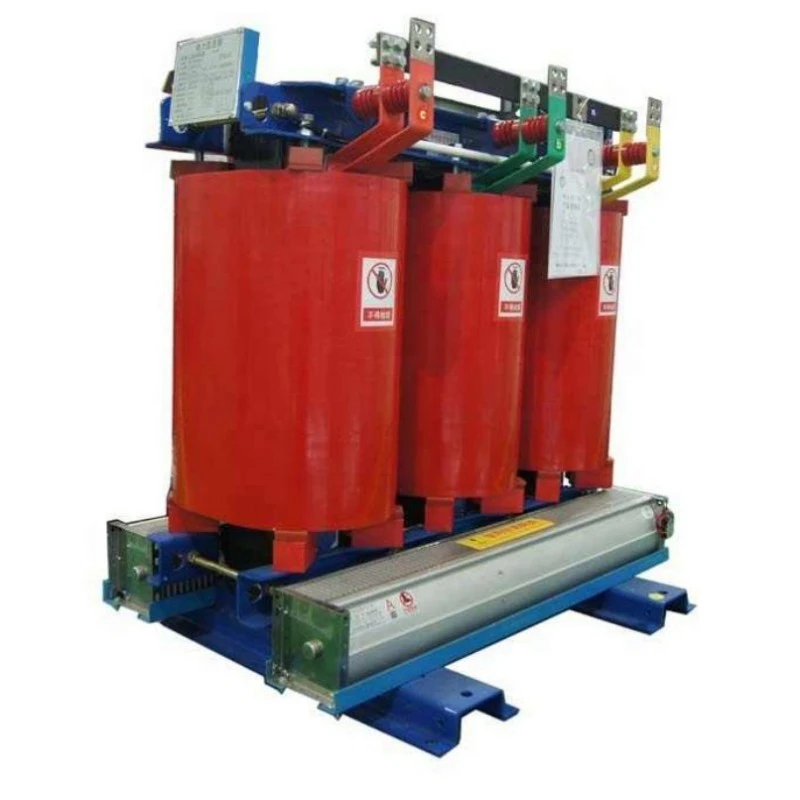

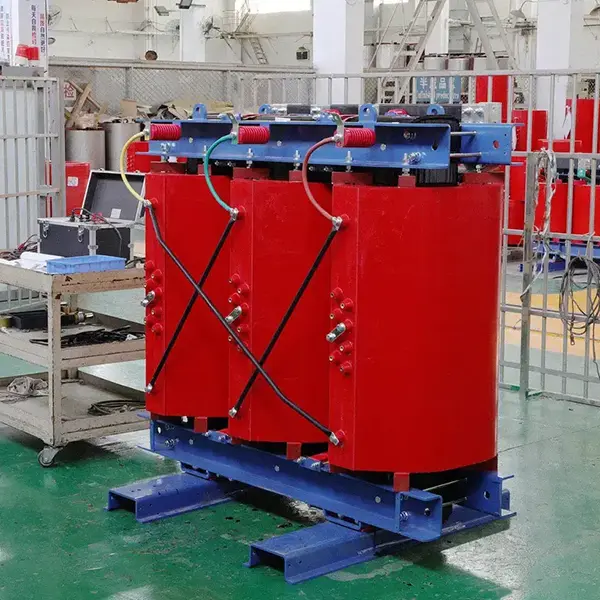

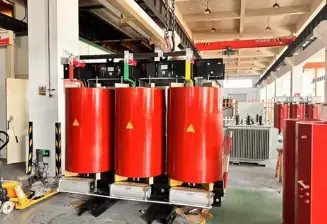

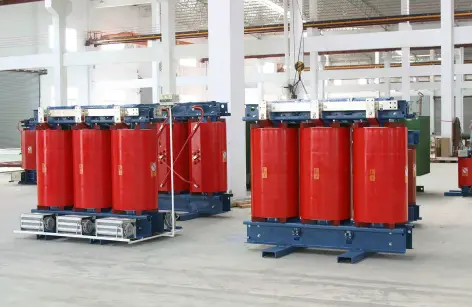

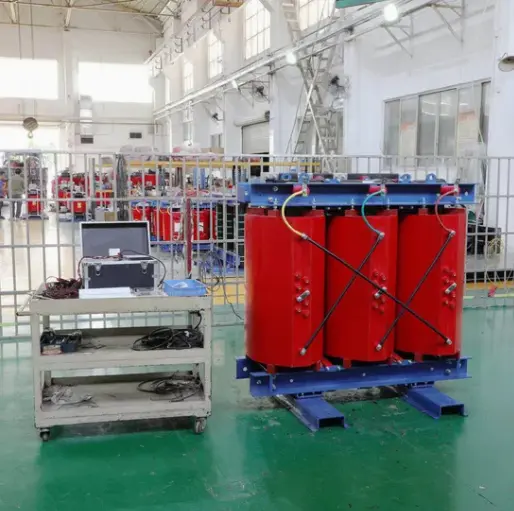

Transformador tipo seco com isolamento externo de resfriamento de ar

Este produto é do tipo externo, tipo isolamento,transformador tipo secoutilizando refrigeração a ar (ANAN). Não depende de nenhum meio líquido para isolamento ou dissipação de calor, mas em vez disso utiliza convecção natural ou resfriamento de ar forçado para controlar o aumento da temperatura.

O que isso faz?

1. Isolamento elétrico: Cria uma barreira elétrica física entre os enrolamentos primário e secundário, interrompendo efetivamente os loops de aterramento, suprimindo harmônicos e filtrando interferências e surtos de alta frequência da rede, fornecendo energia "limpa" para cargas sensíveis.

2. Transformação de tensão: Aumenta ou diminui a tensão CA de acordo com os requisitos, adaptando-se às necessidades de alimentação de diversos equipamentos.

3. Proteção de segurança: Através do design de isolamento, evita o contato direto do pessoal com o lado de alta tensão, reduzindo significativamente o risco de choque elétrico.

4. Adaptação externa: Um gabinete robusto projetado para classificações de proteção IP54 ou superiores permite resistir ao vento, chuva, poeira, névoa salina e exposição UV de longo prazo.

Resumindo, quando você precisa de uma solução de conversão e isolamento de energia segura, limpa e livre de manutenção em ambientes externos agressivos, este transformador do tipo seco com isolamento externo para resfriamento de ar é a solução principal.

Vantagens do produto

Comparado aos transformadores tradicionais imersos em óleo ou do tipo seco interno padrão, este produto oferece cinco vantagens principais:

1. Poluição Zero, Livre de Manutenção: O design isento de óleo elimina completamente o risco de contaminação do solo ou da água por vazamentos, bem como os custos de manutenção e tempo de inatividade associados ao teste e substituição anual do óleo. Para projetos ao ar livre sob rigorosas regulamentações ambientais, esta é uma vantagem decisiva.

2. Tolerância ambiental externa superior: Utiliza processo de impregnação por pressão a vácuo (VPI) e sistema de isolamento Classe H (180°C), combinado com um invólucro externo soldado totalmente selado feito de aço inoxidável ou aço Aluzinc. Opera de forma estável em temperaturas ambientes de -25°C a 50°C e umidade relativa de até 95%. Resistente à névoa salina, fungos e corrosão.

3. Máxima segurança com isolamento elétrico: O isolamento reforçado entre os enrolamentos primário e secundário atinge uma tensão dielétrica suportável de 3kV a 5kV (dependendo do modelo). Isola eficazmente componentes CC, terceiros harmônicos e vários impactos de surtos da rede, protegendo instrumentos de precisão a jusante.

4. Resfriamento de ar natural, silencioso e confiável: depende da convecção de ar para dissipação de calor sem ventiladores (opcional). O ruído operacional é significativamente menor do que os transformadores imersos em óleo. Sem peças mecânicas rotativas nos componentes principais, o tempo médio entre falhas (MTBF) é significativamente melhorado.

5. Alta capacidade de sobrecarga, utilizável em emergências: Capacidade de sobrecarga de emergência de até 120% para operação contínua, 150% para operação de curto prazo. Durante picos de carga externos inesperados (por exemplo, vários motores partindo simultaneamente), nenhum aumento imediato de capacidade é necessário, ganhando tempo valioso para o usuário.

Recursos do produto

Núcleo: Aço silício de grão orientado laminado a frio de alta permeabilidade, processo de junta escalonada, perda significativamente reduzida sem carga e corrente excitante.

Enrolamentos: Os enrolamentos de alta e baixa tensão usam condutores totalmente de cobre (alumínio opcional), envoltos com Nomex® ou papel isolante de aramida semelhante, processados ​​via impregnação a vácuo VPI com verniz sem solvente, formando uma estrutura de isolamento sólida robusta, resistente à umidade e tolerante a altas temperaturas.

Estrutura de isolamento: Os enrolamentos primário e secundário são enrolados em bobinas separadas ou pernas de núcleo independentes, com uma blindagem eletrostática opcional entre eles, minimizando a capacitância de acoplamento e proporcionando excelente supressão de interferência de alta frequência.

Gabinete de proteção: Proteção padrão IP54 (à prova de poeira, à prova de respingos), IP65 opcional. Gabinete feito de aço inoxidável com 2,0 mm de espessura ou aço Galvalume, com teto à prova de chuva, venezianas ventiladas em aço inoxidável e travas anti-arrombamento.

Sistema de controle de temperatura: Sensores de temperatura PTC ou PT100 RTD integrados, conectáveis ​​a um controlador de temperatura inteligente para alarme de temperatura excessiva, proteção contra disparo e ativação automática do ventilador (se ventiladores opcionais estiverem instalados).

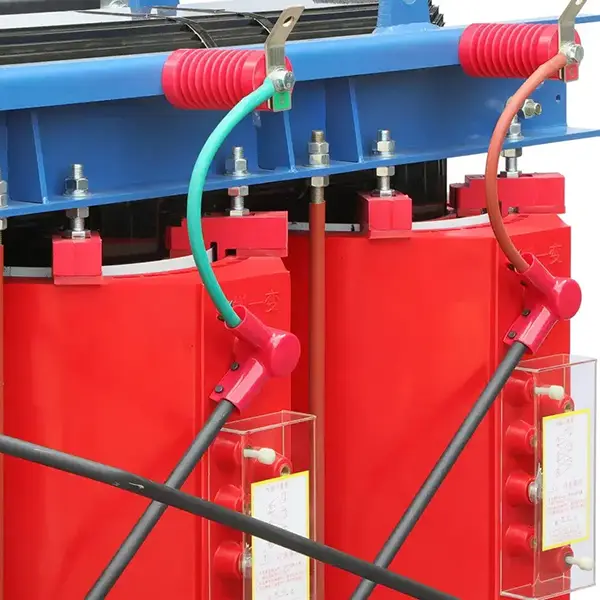

Terminais: Caixa de junção externa de alta tensão com vedações de borracha de silicone e entradas para prensa-cabos. O lado de baixa tensão utiliza barramentos de cobre estanhados ou conectores à prova d'água.

Aplicação do produto

Este transformador do tipo seco com isolamento externo para resfriamento de ar é amplamente utilizado nos seguintes cenários:

Geração de energia renovável: Isolamento no lado de baixa tensão de usinas fotovoltaicas e subestações montadas em skids de parques eólicos, isolando a tensão de saída do inversor antes da conexão à rede ou da fonte de alimentação local.

Equipamento industrial externo: Isolamento da fonte de alimentação para plataformas de perfuração de petróleo, britadores de minas a céu aberto, sistemas de energia portuária, máquinas de perfuração de túneis (máquinas de blindagem), evitando que surtos de rede danifiquem o equipamento.

Energia temporária e de emergência: Isolamento de saída do gerador para eventos ao ar livre, competições esportivas e locais de socorro em desastres, fornecendo energia limpa para equipamentos de áudio, vídeo e controle.

Infraestrutura de carregamento: Transformador de isolamento de entrada para carregadores rápidos CC externos, evitando feedback harmônico na rede e protegendo os módulos de carregamento.

Rede Inteligente e Distribuição: Transformadores de serviço ou isolamento de estação dentro de unidades principais de anel externo e subestações compactas, fornecendo energia segura e confiável para terminais de automação (DTU/FTU).

Detalhes de produção

Processo de impregnação por pressão a vácuo VPI

Todos os enrolamentos são impregnados com verniz isolante sem solvente sob vácuo, removendo o ar interno e permitindo que o verniz penetre totalmente entre as voltas, camadas e no solo. Após a cura, forma uma estrutura "sólida" monolítica com condutividade térmica, resistência mecânica e resistência à umidade que excede em muito os processos de impregnação padrão.

Caixa de junção específica para ambientes externos

A caixa de tomadas de baixa tensão possui painel de suporte isolante retardante de chamas, com ampla folga elétrica (>20 mm) entre os barramentos de cobre. As entradas de cabos utilizam juntas multivedações e prensa-cabos, compatíveis com vários cabos blindados ou revestidos de borracha, evitando a entrada de umidade ao longo do cabo para dentro da caixa.

Gabinete de aço inoxidável para serviços pesados

O gabinete é fabricado com corte a laser, dobra CNC e soldagem robótica, com todas as costuras continuamente seladas. As portas possuem alças de travamento de três pontos e juntas de vedação resistentes às intempéries. A tampa superior foi projetada como uma proteção contra chuva em ângulo e inclui parafusos com olhal de elevação para um içamento conveniente ao ar livre.

Embalagem, Entrega e Pós-Venda

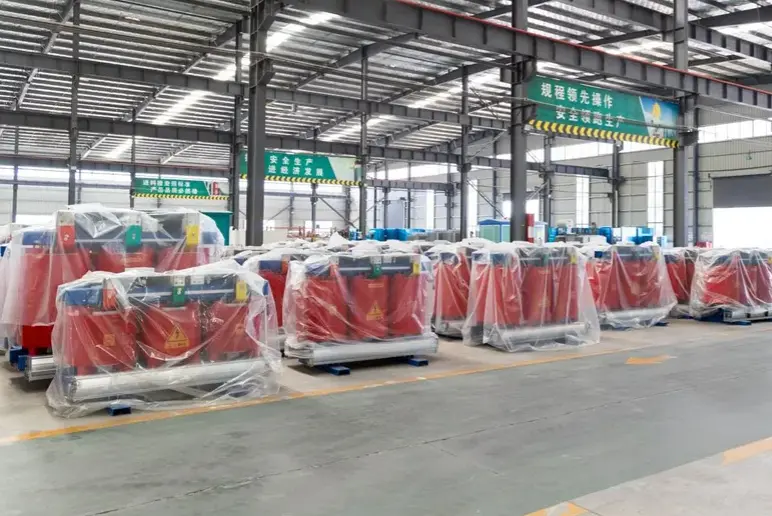

Método de embalagem

1. Corpo do transformador envolto em filme PE à prova de umidade, dessecante colocado dentro.

2. Embalado em caixas de madeira resistentes ou caixas de compensado sem fumigação (atendendo aos padrões de exportação), cercados por espuma de alta densidade ou sacos cheios de ar para amortecimento.

3. Etiquetas como "À prova de umidade", "Frágil" e "This Way Up" afixadas na parte externa da caixa.

Método de entrega

1. Doméstico: Caminhão logístico dedicado (pequenas capacidades podem ser enviadas via mercadorias pesadas Deppon/SF Express).

2. Exportação: Acordos para frete marítimo, ferroviário ou aéreo, incluindo documentação alfandegária.

Serviço pós-venda

1. Período de garantia: 12 meses a partir da data de recebimento.

2. Reparo ou substituição gratuita para defeitos de fabricação durante o período de garantia.

Perguntas frequentes (perguntas e respostas)

Q1: Este transformador do tipo seco com isolamento externo e resfriamento de ar não é mais propenso a superaquecimento e queima em comparação com um transformador imerso em óleo normal?

R: Muito pelo contrário. Embora o ar tenha uma condutividade térmica inferior à do óleo, nosso produto utiliza isolamento Classe H (classificado para 180°C) e o processo de impregnação a vácuo VPI. O calor dos enrolamentos é conduzido de forma eficiente e dissipado através do gabinete. Para a mesma capacidade, nosso projeto possui maior margem de elevação de temperatura, diminuindo a probabilidade de sofrer falhas de queima causadas por vazamento de óleo e consequentes baixos níveis de óleo em unidades tradicionais. NossoTransformador tipo seco com isolamento externo de resfriamento de aropera com temperaturas de pontos quentes bem abaixo do limite de isolamento, mesmo com carga total em condições externas de 40°C.

Q2: Em dias chuvosos ao ar livre, a água da chuva não entrará pelas venezianas de resfriamento e causará um curto-circuito no interior?

R: Não. Nossa classificação de proteção do gabinete é IP54. As persianas apresentam um canal interno em estilo labirinto e uma tela de malha metálica. Os testes mostram que mesmo com pulverização direta pela frente e com uma intensidade de chuva de 10 mm por minuto, o interior permanece completamente seco. Todas as portas de entrada de cabos usam prensa-cabos selados para explosão, bloqueando completamente qualquer caminho para entrada de umidade.
