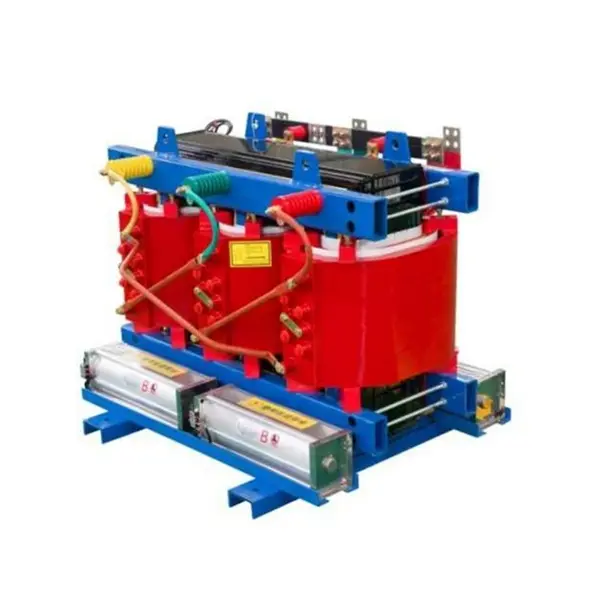

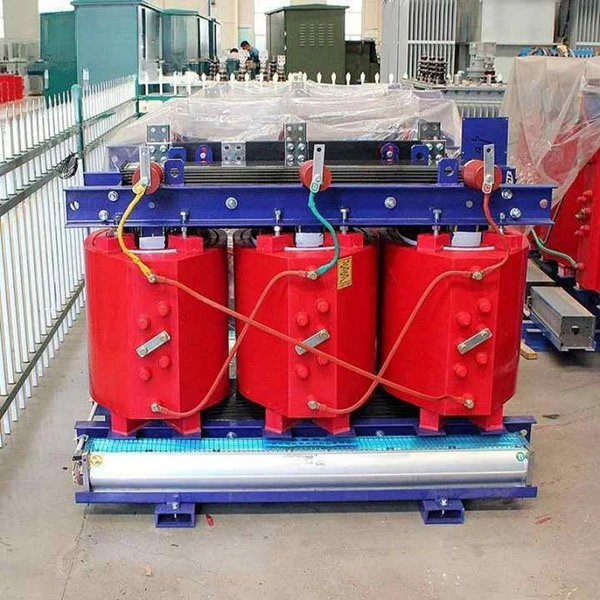

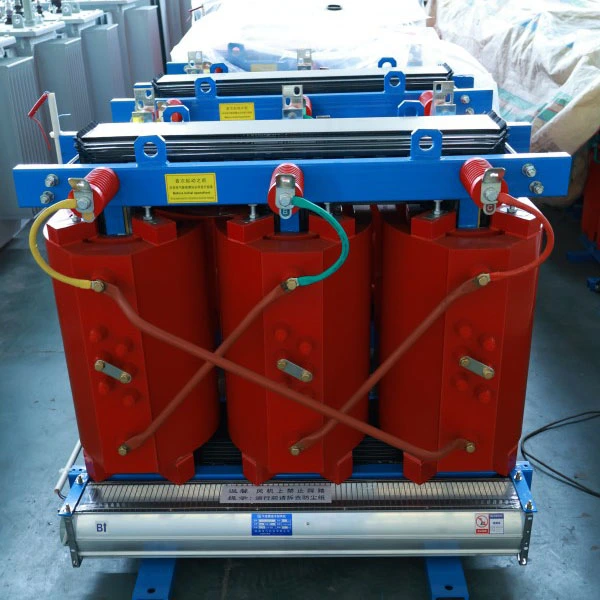

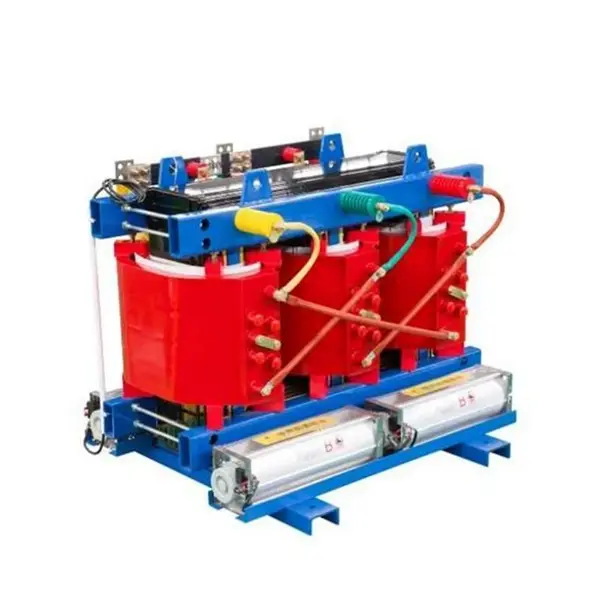

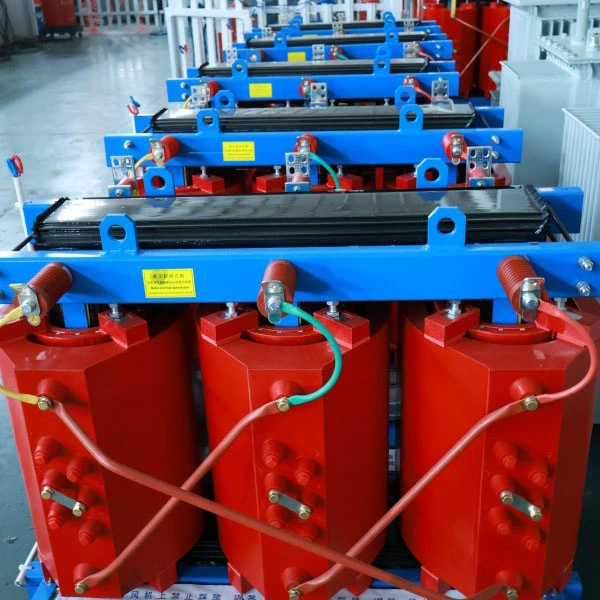

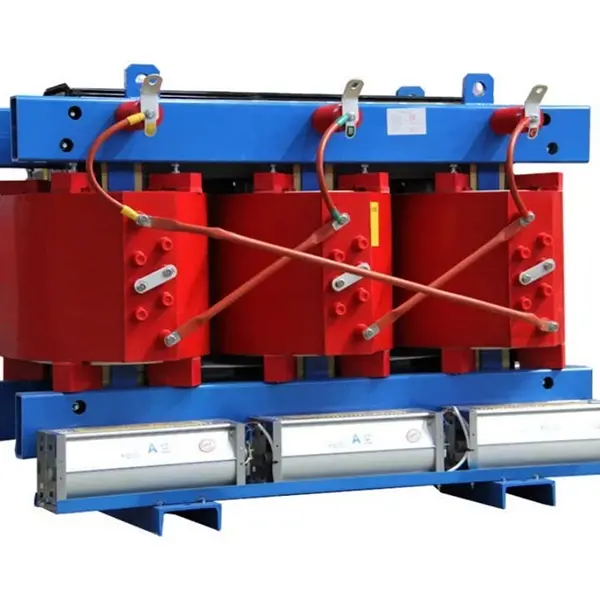

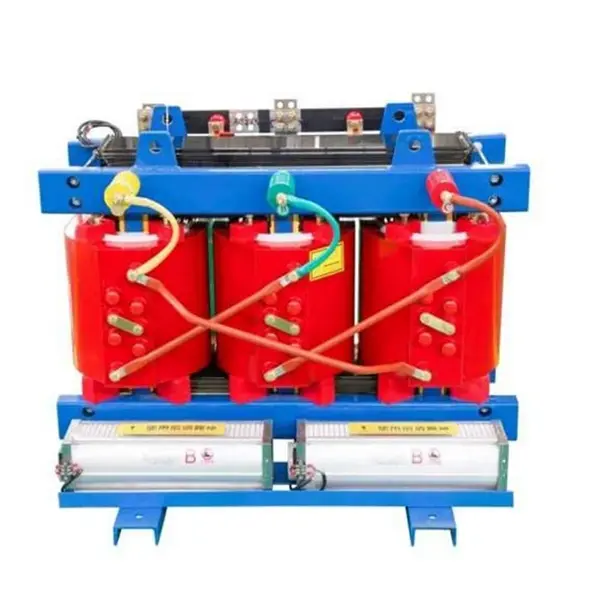

Transformador de poder fundido em resina epóxi SCB13 800kva

O que é este equipamento?

O transformador de potência fundido em resina epóxi SCB13-800kVA é um transformador de potência trifásico fabricado usando um processo de fundição de resina epóxi a vácuo. Pertence à família de transformadores do tipo seco com eficiência energética.

Detalhamento do código do modelo:

● S – Trifásico

● C – Resina Fundida (Epóxi)

● B – Enrolamento de Folha de Baixa Tensão

● 13 – Código da série de desempenho, representando o nível de eficiência energética

O que isso faz?

A principal função deste equipamento é reduzir a alta tensão (10kV ou 35kV) para baixa tensão (400V/380V), fornecendo energia segura e estável para diversas cargas elétricas. Ao contrário dos transformadores tradicionais a óleo, ele não utiliza óleo isolante para resfriamento. Em vez disso, ele opera com isolamento sólido de epóxi combinado com resfriamento de ar natural.

Descrição do produto

O transformador de potência fundido em resina epóxi SCB13-800kVA é um transformador de alta eficiência,transformador trifásico tipo secoprojetado para distribuição de energia moderna. Possui fundição a vácuo de resina epóxi, enrolamentos de folha de baixa tensão e atende aos padrões de eficiência energética GB 20052-2020 Nível 2 (aproximando-se do Nível 1). Ideal para aplicações que exigem economia de energia, segurança contra incêndio e confiabilidade.

Avaliado em 800kVA com uma relação de tensão padrão de 10kV/0,4kV (personalizável para 6kV, 20kV ou 35kV). O isolamento sólido epóxi isento de óleo elimina riscos de vazamento, incêndio e explosão, tornando-o adequado para arranha-céus, metrôs, hospitais, data centers e fábricas de produtos químicos.

Desempenho elétrico chave: perda sem carga ≤1090W, perda de carga (120°C) ≤6260W, impedância de curto-circuito 6% (ajustável 4%-10%), descarga parcial ≤5pC e ruído ≤55dB a 1 metro.

Equipado com sistema inteligente de controle de temperatura (sensores PT100, partida/parada automática do ventilador, alarme e disparo de superaquecimento) e comunicação RS485 para integração do sistema BA. O processo de fundição VPI garante encapsulamento à prova de umidade e retardador de chamas. O núcleo usa aço silício de alta permeabilidade com juntas escalonadas. Proteção padrão IP20 (IP23 opcional).

Com uma vida útil projetada de 30 anos e manutenção mínima, o SCB13-800kVA é uma escolha confiável e econômica para sistemas de distribuição novos ou atualizados.

Aplicação do produto

Aplicações típicas:

Prédios altos, complexos comerciais, hospitais, data centers, estações de metrô, aeroportos, fábricas de produtos químicos, estações de energia renovável e qualquer local onde a segurança contra incêndio seja um requisito crítico.

Característica do produto

Alta eficiência e economia de energia – custos operacionais mais baixos

Perdas sem carga reduzidas em 20%-37% em comparação com a série SCB11; perdas de carga reduzidas em 15%-30%

Perda sem carga típica de 800kVA ≤ 1090W, perda de carga (a 120°C) ≤ 6260W

Atende aos padrões de eficiência energética GB 20052-2020 Nível 2; alguns parâmetros atingem o nível 1

Cálculo do benefício econômico:

Com base em 8.000 horas de operação por ano a US$ 0,11/kWh, em comparação com um transformador SCB11 padrão, a economia anual de eletricidade é de aproximadamente US$ 2.000 a US$ 2.700. A diferença de preço é recuperada em cerca de 3 anos.

Segurança e Confiabilidade – À Prova de Fogo e Explosão com Risco Zero

Vantagens principais:

Autoextinguível: Ponto de ignição em resina epóxi > 300°C; a chama não se espalha e se extingue quando a fonte de calor é removida

Design isento de óleo: Elimina completamente os riscos de vazamento de óleo, incêndio e explosão; não há necessidade de um poço de contenção de óleo

Alta capacidade de resistência a curto-circuitos: A estrutura reforçada com fibra de vidro de alta resistência formada por fundição a vácuo aumenta a capacidade de resistência a curto-circuitos em mais de 30%

Descarga parcial extremamente baixa: A descarga parcial pode ser controlada abaixo de 5pC, retardando significativamente o envelhecimento do isolamento

Lidando com preocupações reais do cliente:

P: Ao instalar um transformador no porão de um prédio alto, em que mais se concentra a inspeção de incêndio?

R: Os bombeiros concentram-se principalmente no “risco de propagação do fogo” e nas “emissões de fumaça tóxica”. Nosso SCB13 usa fundição de resina epóxi, que é inerentemente retardadora de chama e não produz gases tóxicos halogenados quando queimada (em conformidade com GB/T 1094.11-2022). Esta é uma grande vantagem que os transformadores a óleo não conseguem igualar. Muitos complexos comerciais e projetos hospitalares em cidades de primeiro e segundo nível foram aprovados em rigorosas avaliações de segurança contra incêndio precisamente por causa desse recurso.

P: Os transformadores do tipo seco são sensíveis à umidade. Eles podem trabalhar na época das chuvas nas regiões do sul?

R: Os transformadores convencionais do tipo seco são realmente sensíveis à umidade, mas nosso SCB13 usa um processo de fundição a vácuo onde a resina epóxi encapsula completamente os enrolamentos, formando uma camada de isolamento selada. O núcleo e as ferragens de fixação passam por tratamento anticorrosivo especial, permitindo operação normal em ambientes com 100% de umidade relativa. Nenhum tratamento de secagem é necessário antes de reiniciar após o desligamento.

Monitoramento inteligente – Visão geral da temperatura

Sistema de controle de temperatura inteligente padrão:

Sensores de resistência de platina PT100 pré-incorporados em cada enrolamento de fase para monitoramento de temperatura em tempo real

O controlador exibe ciclicamente as temperaturas do enrolamento trifásico – fácil de ler

Inicia/para automaticamente ventiladores de resfriamento montados na parte inferior (inicia em >100°C, para em <80°C)

Fornece alarme de sobretemperatura (ponto de ajuste ajustável) e proteção contra disparo de sobretemperatura

Operação de baixo ruído – silenciosa e sem interrupções

Dados medidos:

Para 800kVA e abaixo, nível de ruído ≤ 55dB medido a 1 metro do equipamento

Tecnologia de junta central de colo totalmente escalonada de 45 ° + almofadas de amortecimento de vibração podem reduzir ainda mais o ruído em 5-8dB

Forte capacidade de sobrecarga – confiável quando é mais importante

Parâmetros de capacidade de sobrecarga:

Resfriamento natural (AN) – pode operar continuamente com 100% de carga

Resfriamento por ar forçado (AF) – a capacidade pode ser aumentada em 40-50%

Pode suportar carga nominal de 150% por 2 horas

Cenários de aplicação:

Períodos de pico de demanda no verão, proteção de energia em eventos críticos, compartilhamento temporário de carga quando um transformador falha – nesses “momentos críticos”, a capacidade de sobrecarga do SCB13 garante a continuidade do fornecimento de energia.

Livre de manutenção – sem esforço e sem preocupações

Vantagens de manutenção:

Isento de óleo – não há necessidade de filtração periódica de óleo ou testes de cromatografia em óleo

Superfície de enrolamento lisa – a poeira não se acumula facilmente

Sem peças móveis – taxa de falhas extremamente baixa

A manutenção diária requer apenas a verificação do display de temperatura e a limpeza dos dutos de ar de resfriamento

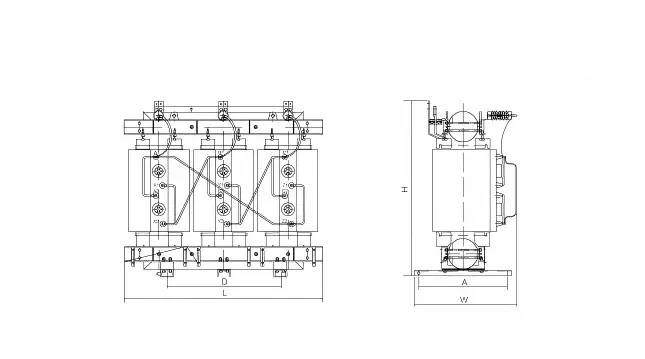

Parâmetro do produto (especificação)

Compromisso de serviço pós-venda

Período de garantia: 12 meses a partir da data de envio (extensível para 36 ou 60 meses com contrato de serviço pago)

Suporte Técnico: Consulta técnica gratuita vitalícia; cálculo de carga e otimização da solução durante a fase de seleção

Serviço de campo: orientação de instalação, assistência de comissionamento, tratamento de falhas (gratuito durante a garantia, com base no custo após a garantia)

Fornecimento de Peças de Reposição: Controladores de temperatura, ventiladores, sensores e outras peças comuns mantidas em estoque; entrega no dia seguinte via correio
