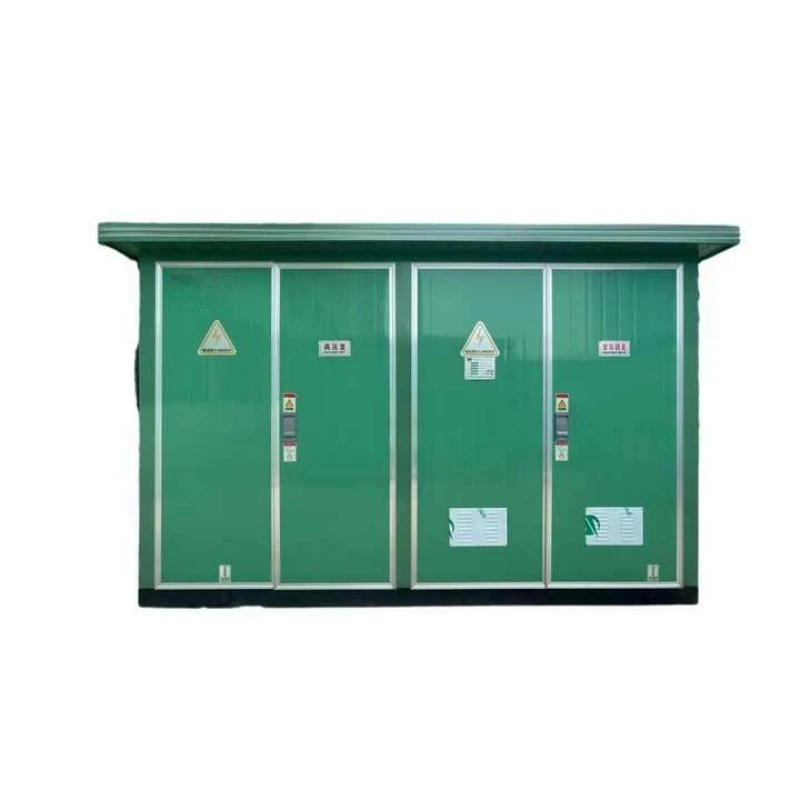

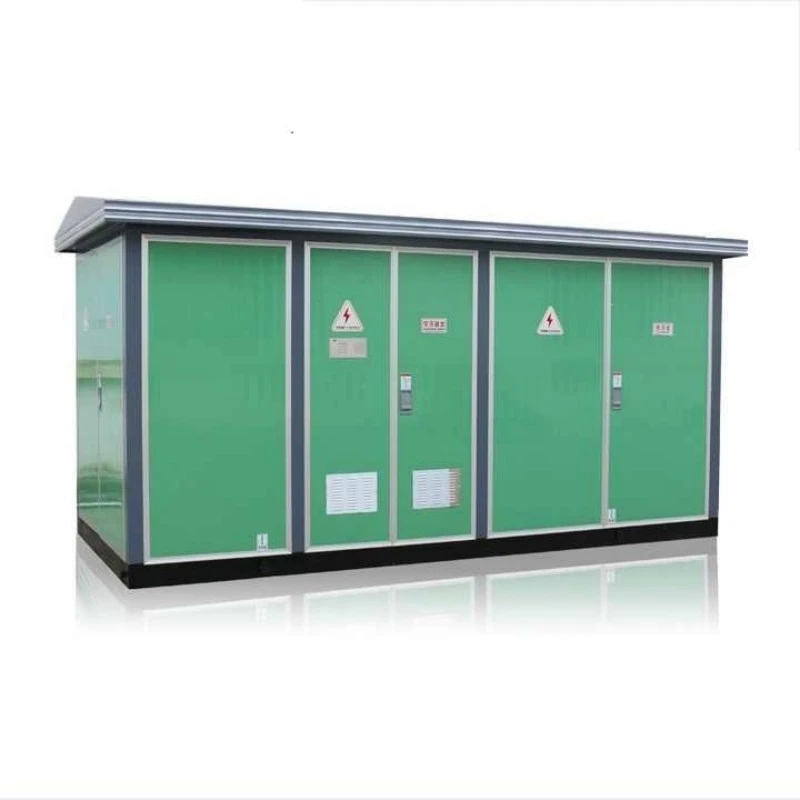

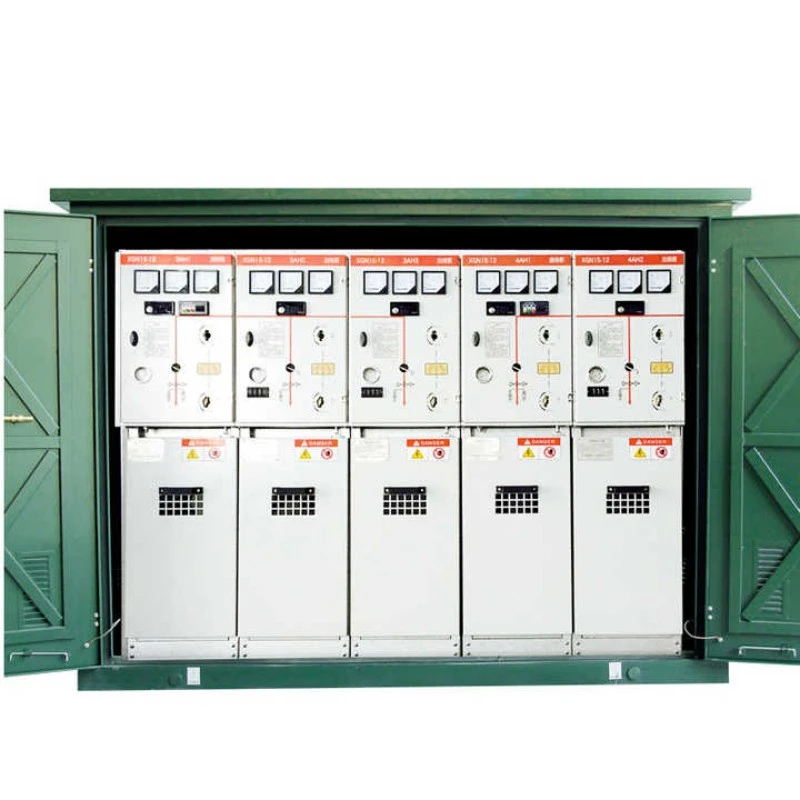

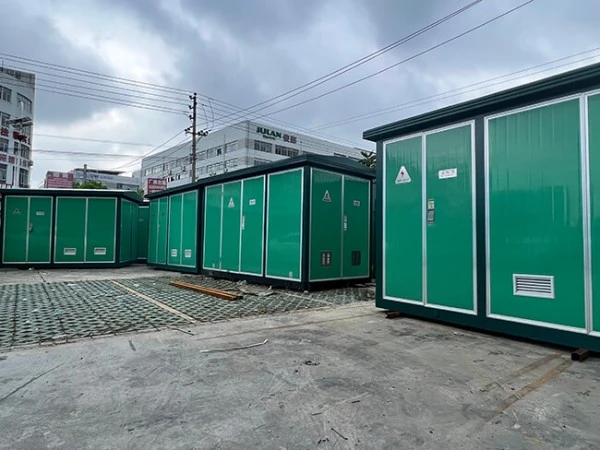

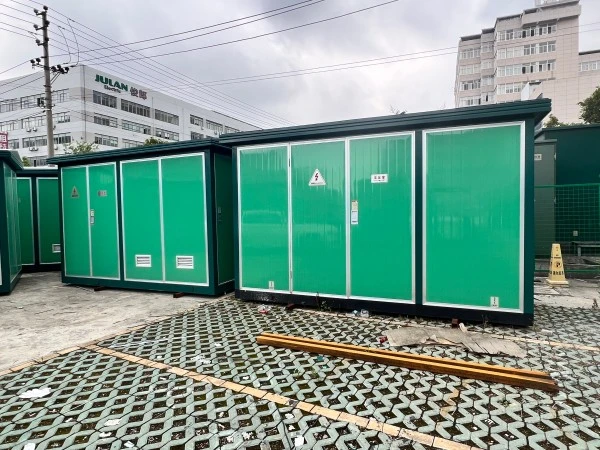

Subestação Compacta Pré-fabricada Tipo Europeu

Uma subestação compacta pré-fabricada do tipo europeu é uma unidade de distribuição de energia fechada de três câmaras montada em fábrica, projetada para receber, transformar e distribuir eletricidade de média tensão para cargas de baixa tensão. Ao contrário das subestações tradicionais construídas em concreto que exigem semanas de construção no local, esta unidade chega pronta para conexão.

O que é?

A Subestação Compacta Pré-fabricada do tipo Europeu (também conhecida comoSubestação caixa europeia) consiste em três compartimentos distintos e separados:

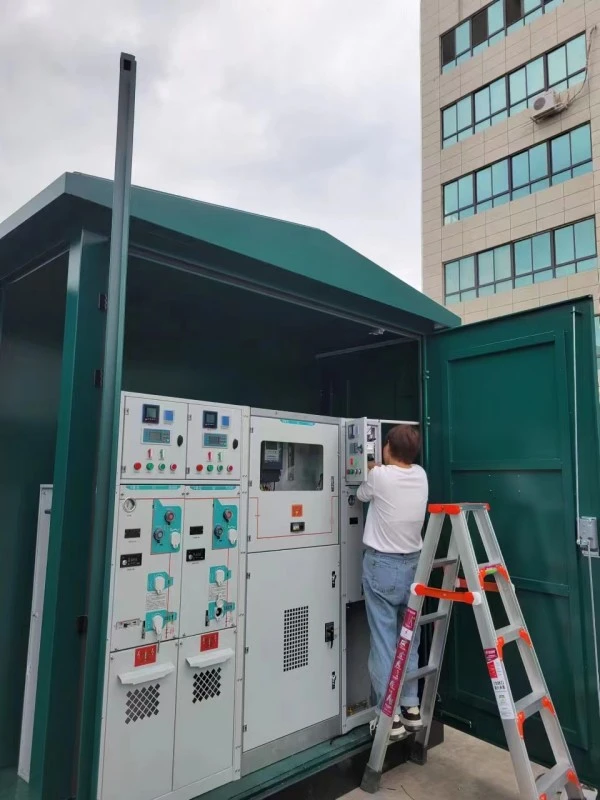

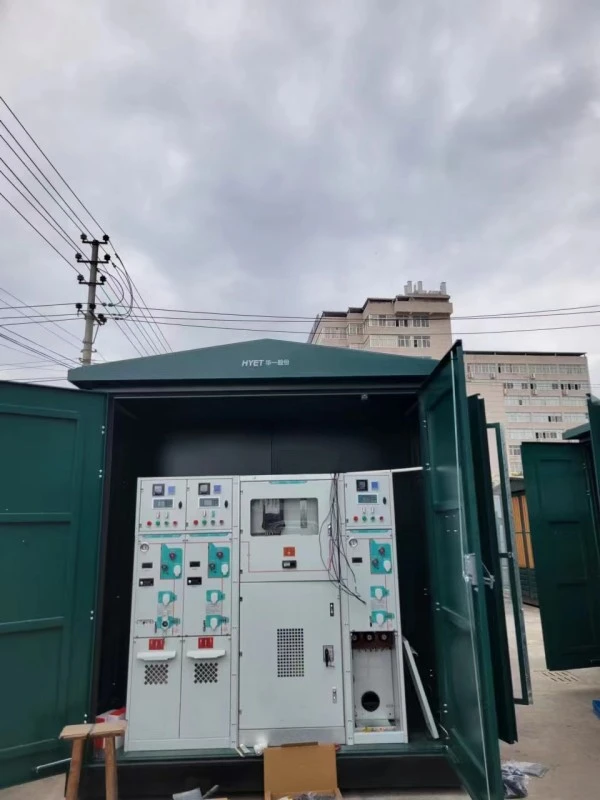

1. Compartimento de alta tensão (HV): Abriga quadros de distribuição, relés de proteção e dispositivos de medição.

2. Compartimento do transformador: Contém um transformador imerso em óleo ou do tipo seco.

3. Compartimento de baixa tensão (BT): Contém painéis de distribuição, disjuntores e alimentadores de saída.

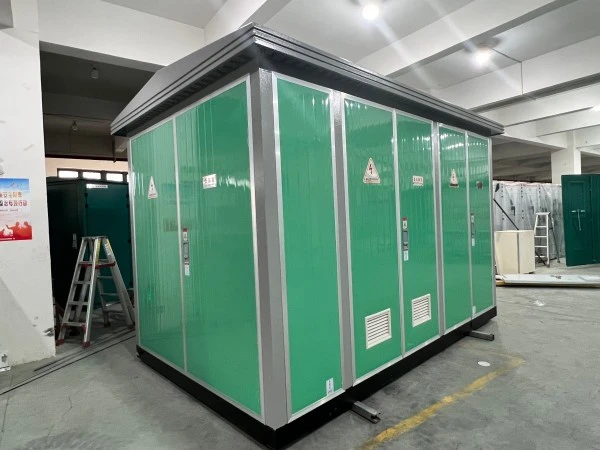

Essas três câmaras são dispostas em formato "I" ou "II" dentro de um único invólucro de aço ou composto à prova de intempéries. Cada compartimento é fisicamente separado por divisórias metálicas para evitar a propagação de falhas.

O que isso pode fazer?

Este equipamento executa três funções principais:

1. Conversão de tensão redutora: Converte a média tensão de entrada (6kV, 10kV, 20kV, 35kV) em baixa tensão utilizável (400V, 230V).

2. Proteção e isolamento: isola automaticamente circuitos com falha por meio de fusíveis ou disjuntores, protegendo os ativos posteriores.

3. Gerenciamento de carga: Distribui energia para vários circuitos de saída, permitindo comutação, medição e monitoramento seletivos.

Como a Subestação Compacta Pré-fabricada do tipo Europeu é pré-cabeada e testada na fábrica, ela elimina erros complexos de fiação no local. Ele serve como centro nevrálgico para distribuição final de energia em blocos residenciais, fábricas, fazendas solares e estações de carregamento de veículos elétricos.

Vantagens do produto

Ao escolher a Subestação Pré-fabricada Compacta tipo Europeia da Lugao Power, você ganha cinco vantagens competitivas distintas em relação às subestações convencionais e alternativas do tipo americano.

Vantagem 1: Segurança Superior de Pessoal

O design "compartimentado" de três compartimentos é a marca registrada de qualquer subestação genuína do tipo europeu compacto pré-fabricado. Cada seção é totalmente interligada com intertravamentos mecânicos e elétricos. Por exemplo, a porta LV não pode abrir a menos que o disjuntor principal esteja DESLIGADO; a porta de alta tensão não pode abrir a menos que a chave de aterramento esteja FECHADA. Essa lógica de segurança sequencial evita a exposição frontal, reduzindo drasticamente os riscos de arco voltaico para os operadores. As subestações do tipo americano, por outro lado, muitas vezes apresentam partes energizadas durante a substituição dos fusíveis.

Vantagem 2: Capacidade de fonte de alimentação ininterrupta

Ao contrário das unidades do tipo americano, onde a substituição de um fusível requer a desenergização de todo o transformador, a nossa Subestação Compacta Pré-fabricada do tipo Europeu permite uma manutenção independente. Você pode abrir o compartimento de baixa tensão para leitura do medidor enquanto o lado de alta tensão permanece energizado. Versões mais avançadas podem acomodar uma RMU (Ring Main Unit) de comutação de loop, permitindo uma configuração "duas entradas, duas saídas" que mantém a energia para os clientes downstream mesmo durante falhas upstream. Isso o torna indispensável para hospitais e data centers.

Vantagem 3: Excelente gerenciamento térmico

Cada compartimento do transformador possui ventilação forçada (ventiladores automáticos controlados por termostato) além de venezianas de convecção natural. A separação física significa que o calor gerado pelo transformador não afeta os relés eletrônicos sensíveis no compartimento de alta tensão. Nossos testes mostram que a temperatura interna permanece 15–20°C mais baixa do que projetos não segmentados durante picos de carga no verão, prolongando diretamente a vida útil do isolamento.

Vantagem 4: Extrema Adaptabilidade Ambiental

Construído com classificação mínima IP54 (à prova de poeira e protegido contra jatos de água), o gabinete resiste a névoa salina, tempestades de areia e chuvas fortes. Um entreferro de 40 mm e aquecedores anticondensação evitam a umidade interna. Faixa de operação: -40°C a +55°C. Esta robustez é a razão pela qual a Subestação Compacta Pré-fabricada do tipo Europeu é a escolha padrão para parques eólicos costeiros e projetos solares no deserto.

Vantagem 5: Menor Custo Total de Propriedade (TCO)

O preço de compra inicial pode ser 15–20% mais alto do que uma unidade comparável do tipo americano, mas o TCO ao longo de 20 anos é 30% mais baixo. Por que? As unidades do tipo europeu possuem componentes modulares substituíveis (você troca apenas um fusível defeituoso, não o barramento inteiro). Os reservatórios de contenção de óleo evitam multas de contaminação do solo. Obras civis mínimas (apenas uma base plana de concreto) em comparação com a construção de uma sala de concreto economizam de US$ 5.000 a US$ 10.000 por unidade em mão de obra de instalação.

Recursos do produto

Abaixo estão as características específicas de engenharia de nossa Subestação Compacta Pré-fabricada do tipo Europeu:

Detalhes de produção

A Lugao Power fabrica todas as subestações compactas pré-fabricadas do tipo europeu em nossa fábrica de 25.000 m² com certificação ISO 9001. Abaixo estão os principais detalhes de produção que diferenciam nossa qualidade.

Seleção de Materiais

Aço: Aço galvanizado DX51D+Z275 importado, cortado e dobrado em punção de torre CNC (tolerância ±0,2mm).

GRP (Poliéster Reforçado com Vidro): Oferecido para pedidos costeiros – corrosão zero, mas custo mais elevado. Classe retardante de fogo VO (UL94).

Núcleo do transformador: Metal amorfo ou aço silício CRGO (grau M5, espessura de 0,23 mm). Perda sem carga reduzida em 70% em comparação com o aço padrão.

Processo de montagem

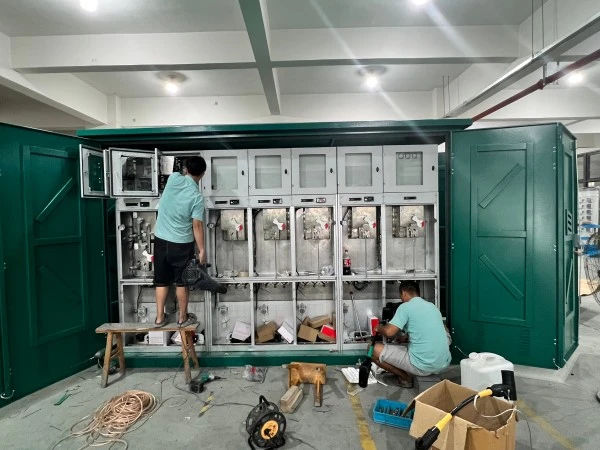

Fabricação de compartimentos: gabaritos de soldagem separados para seções de alta tensão, transformador e baixa tensão. Cada compartimento é testado quanto a vazamentos com uma solução de sabão (para contenção de óleo).

Pintura: Pré-tratamento (desengorduramento, fosfatização) → Primário epóxi (80μm) → Acabamento poliéster (70μm). Teste de névoa salina: 720 horas sem fuga.

Fiação interna: Cabos de cobre livres de halogênio, com classificação de 90°C, crimpados com matrizes sextavadas (teste de extração >200N). Todos os terminais etiquetados com marcadores termorretráteis.

Instalação do transformador: Transformadores a óleo passam por secagem a vácuo (umidade residual <0,5%). Os transformadores do tipo seco são impregnados sob pressão de vácuo (VPI) duas vezes.

Verificações de controle de qualidade

1. Teste dielétrico: 28kV/1min para lado HV; 3kV/1min para lado LV.

2. Funcionamento térmico: Carga total a 40°C ambiente por 8 horas; aumento de temperatura monitorado por 12 sensores PT100.

3. Teste IP: Câmara de poeira por 8 horas, seguida de teste de jato de água (bocal de 12,5 mm a 100 litros/min).

4. Teste de intertravamento funcional: 50 ciclos de abertura e fechamento em cada chave.

Opções de personalização

1. Cor: padrão RAL 7035 (cinza claro); qualquer código RAL mediante solicitação (+15 dias de antecedência).

2. Entrada do cabo: Parte inferior (através do rodapé) ou lateral (placas passa-cabos).

3. Recursos inteligentes: monitoramento remoto habilitado para IoT (corrente, tensão, temperatura, status da porta) via 4G/WiFi.

Embalagem, envio, garantia

Embalagem e envio

Cada subestação compacta pré-fabricada do tipo europeu é elevada usando quatro olhais de elevação integrados (testados para 2× peso bruto). Procedimento de embalagem:

● Interior: Pacotes dessecantes de sílica gel (2kg) colocados dentro de cada compartimento para absorver a umidade do trânsito.

● Entradas de cabos: Seladas com tampas plásticas e fita autovulcanizante.

● Exterior: Envolto com filme VCI (Inibidor de Corrosão por Vapor) e depois coberto com uma lona impermeável resistente.

● Caixa: Aparafusada em uma plataforma de transporte de aço (altura de 1.200 mm para compartimentos de empilhadeiras). Protetores de canto e faixas de cintagem.

Prazo de entrega: 25 dias úteis para unidade padrão de 630kVA; 35 dias para pedidos personalizados (incluindo medição inteligente).

Garantia e pós-venda

Período de garantia: 12 meses a partir da data de comissionamento ou 14 meses a partir da remessa (o que ocorrer primeiro).

Cobertura: Todos os defeitos de fabricação em materiais ou mão de obra. Não cobre danos causados ​​por raios, inundações, sobrecarga além da placa de identificação ou modificações não autorizadas.
