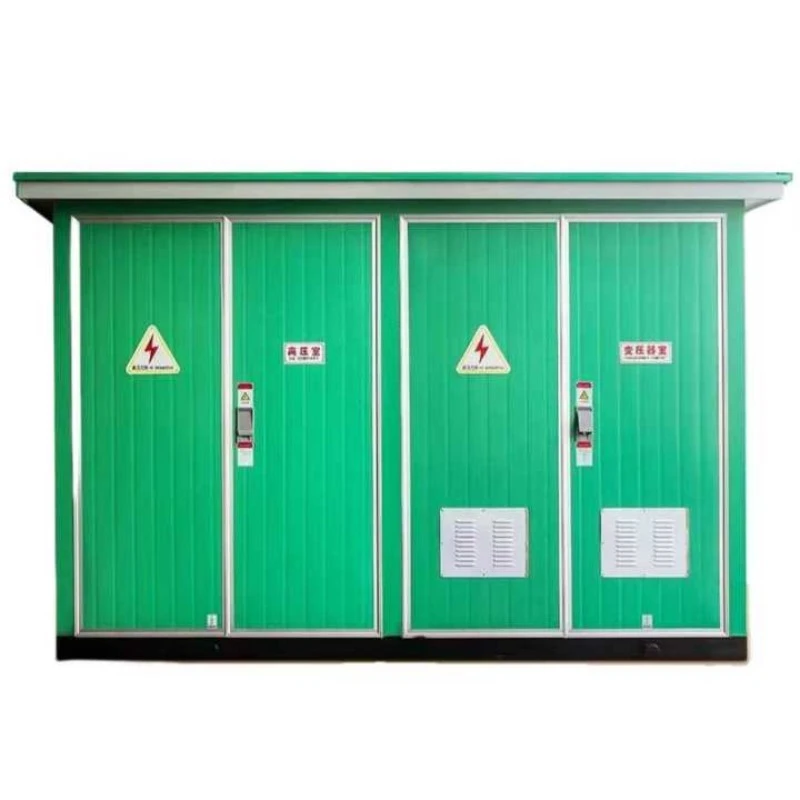

Subestação tipo caixa externa pré-fabricada inteligente

O que é este equipamento?

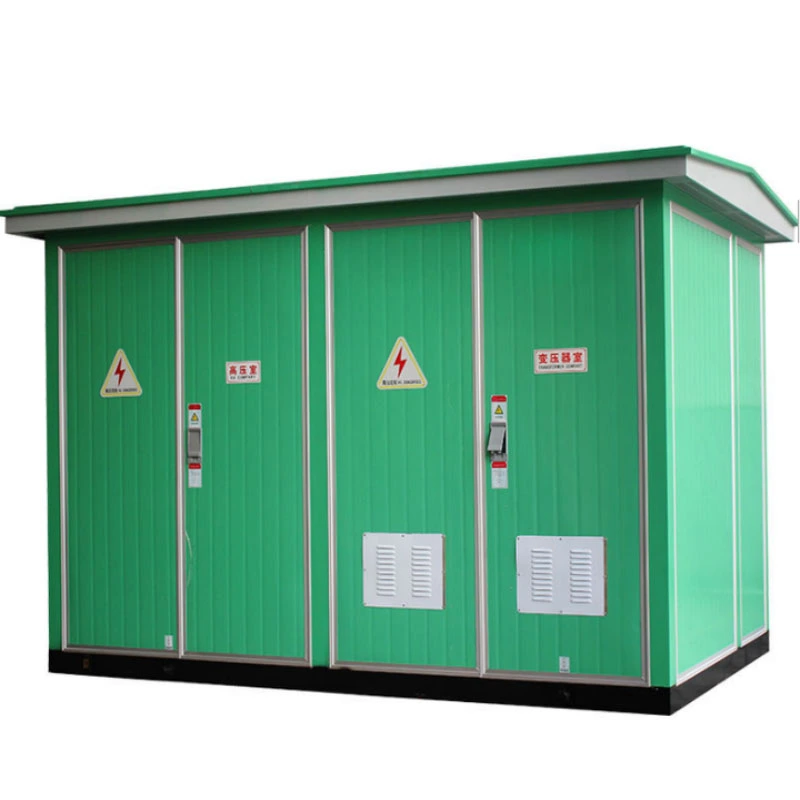

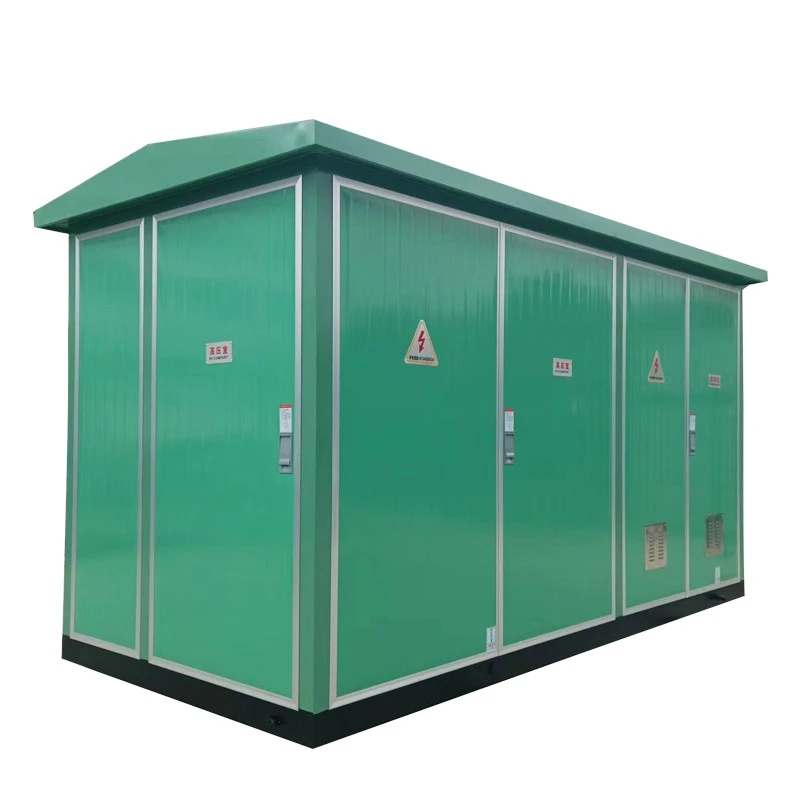

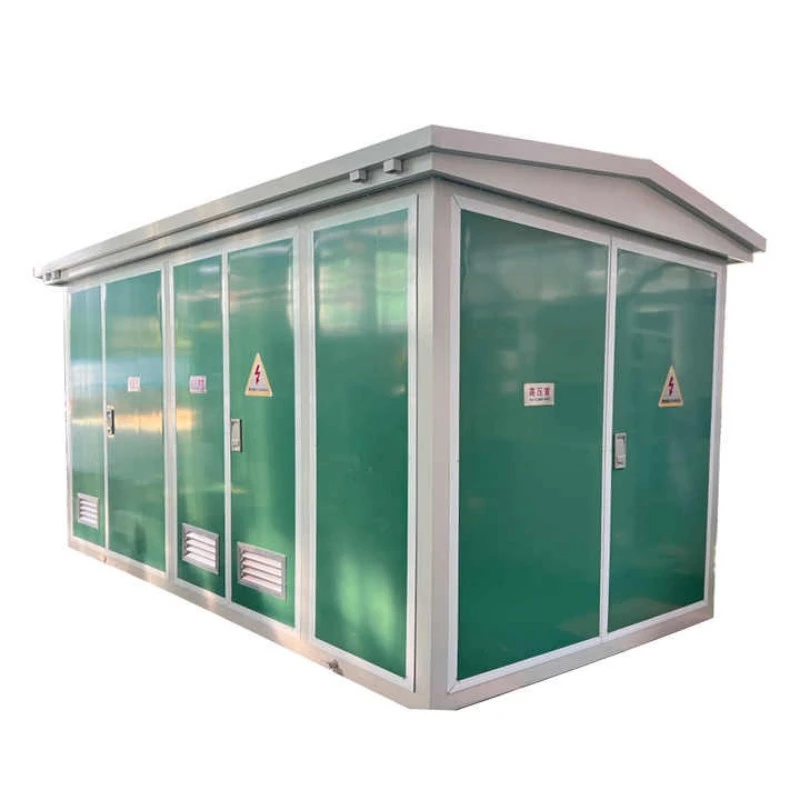

A subestação tipo caixa externa pré-fabricada inteligente YB-24 é uma unidade de distribuição de energia compacta montada em fábrica que integraaparelhagem de alta tensão, um transformador de energia e equipamento de distribuição de baixa tensão em um único gabinete à prova de intempéries. Pertence à família das subestações pré-fabricadas, também conhecidas como “subestações compactas” ou “subestações empacotadas”.

Detalhamento do código do modelo:

YB — Subestação tipo caixa pré-fabricada

24 — Código de série de projeto, representando controle inteligente e configuração modular

O que isso faz?

A principal função deste equipamento é receber energia elétrica de alta tensão (normalmente 10kV ou 35kV), reduzi-la para baixa tensão (400V/380V) através de um transformador integrado e distribuí-la com segurança para cargas de usuários finais, como comunidades residenciais, praças comerciais, fábricas ou estações de carregamento de veículos elétricos.

Ao contrário das subestações tradicionais de construção civil, o YB-24 não requer montagem de componentes individuais no local. Ele é totalmente pré-conectado, pré-testado e enviado como uma única unidade. Utiliza um transformador isento de óleo do tipo seco ou biodegradável a óleo (opcional) e depende de resfriamento por ar natural ou forçado. O sistema de controle inteligente permite aquisição remota de dados, alarme de falhas e comutação automática, tornando-o ideal para aplicações de redes inteligentes.

Vantagens do produto

A subestação tipo caixa externa pré-fabricada inteligente YB-24 oferece vantagens claras em relação às subestações tradicionais:

1. Economia de espaço e instalação rápida

Ocupa apenas 40% da área ocupada por uma subestação civil convencional

Pode ser instalado em uma base de concreto simples dentro de 2 a 3 dias

Não há necessidade de salas de equipamentos separadas ou poços de ventilação

2. Alta Inteligência

Padrão equipado com RTU (Unidade Terminal Remota)

Suporta comunicação 4G/5G ou fibra

Monitoramento em tempo real de tensão, corrente, fator de potência, temperatura e status da porta

Acionamento/fechamento remoto e ajuste de parâmetros

3. Segurança e proteção ambiental

Design isento de óleo opcional (transformador tipo seco)

Compartimento de alta tensão resistente a arco

A classificação de proteção IP54 evita a entrada de poeira e água

Entrada de cabos pela parte inferior, eliminando partes energizadas expostas

4. Ciclo de vida econômico

Investimento inicial 30–40% menor do que subestações civis

Redução de 60% nos custos de engenharia civil

Menor custo de manutenção devido à substituição modular de componentes

5. Adaptabilidade a ambientes adversos

Faixa de temperatura operacional: -25°C a +55°C

Revestimento anticorrosivo para áreas costeiras ou industriais

Sistema de aquecimento interno opcional para regiões frias

Característica do produto

Aplicação do produto

A subestação tipo caixa externa pré-fabricada inteligente YB-24 é adequada para uma ampla variedade de cenários onde são necessárias implantação rápida, área ocupada pequena e operação inteligente.

Detalhes de produção

1. Fabricação de gabinetes

Perfuração, dobra e soldagem CNC para alta precisão

Revestimento em pó de dupla camada (primer rico em zinco + revestimento superior de poliéster) ≥80μm

Teste de névoa salina ≥500 horas

Telhado com inclinação de 5° para evitar acúmulo de água

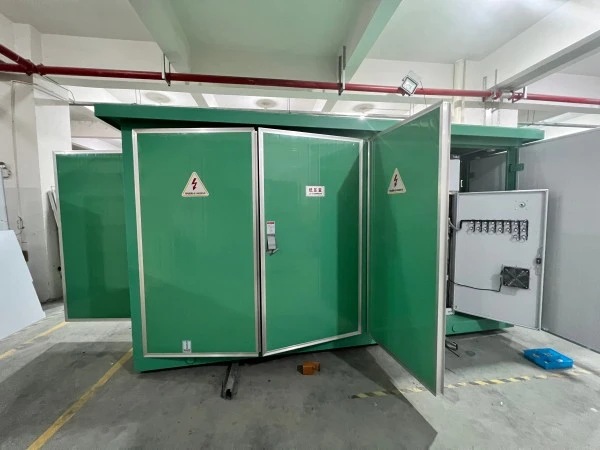

2. Layout Interno

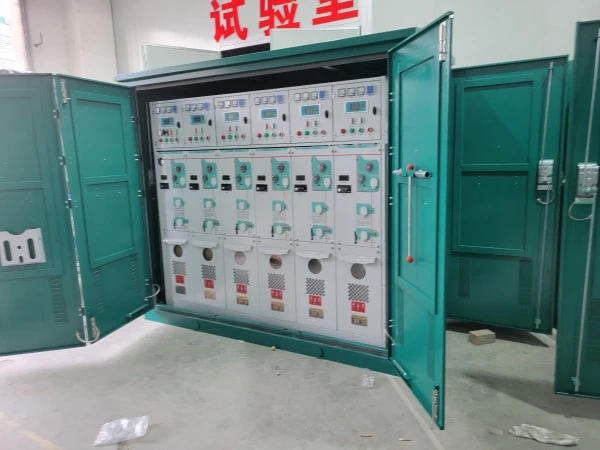

Compartimento de alta tensão: unidade principal de anel SF6 ou chave seccionadora de carga, pára-raios, fusível de alta tensão

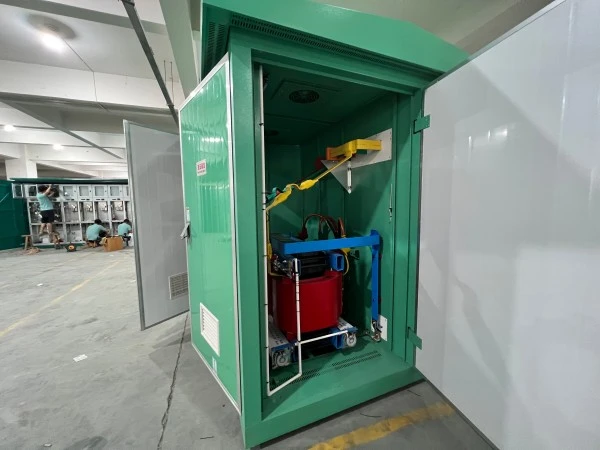

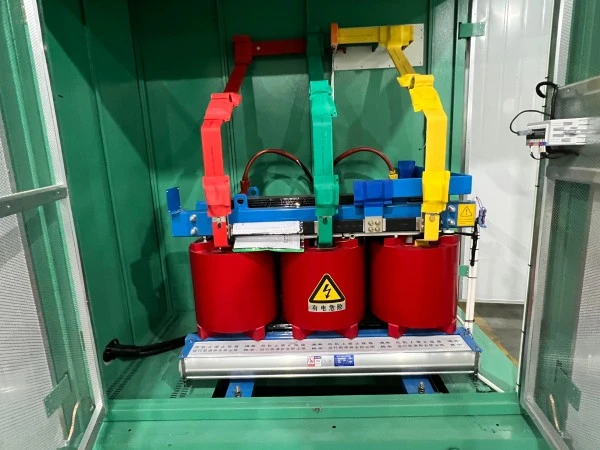

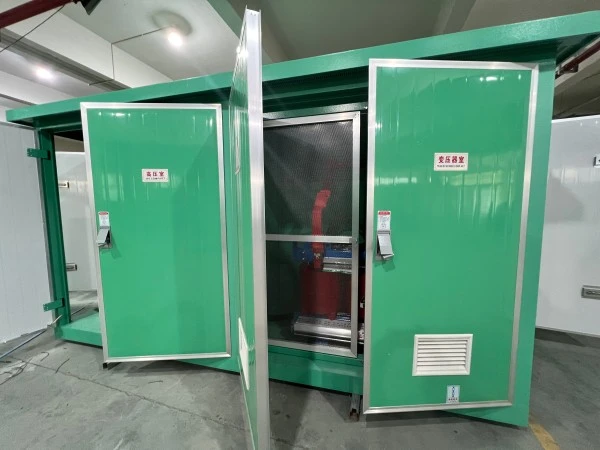

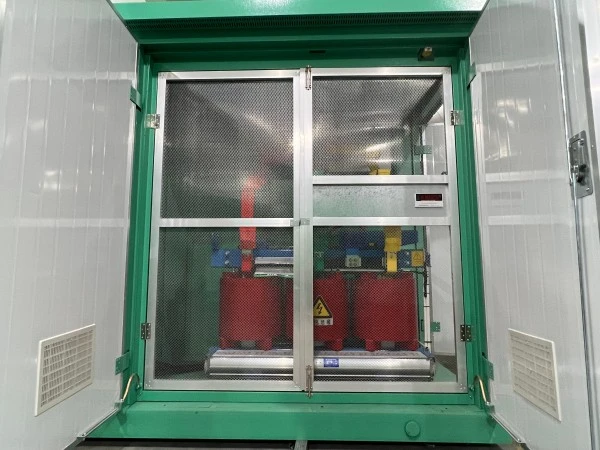

Compartimento do transformador: Transformador montado em rolos, painel frontal removível para fácil manutenção

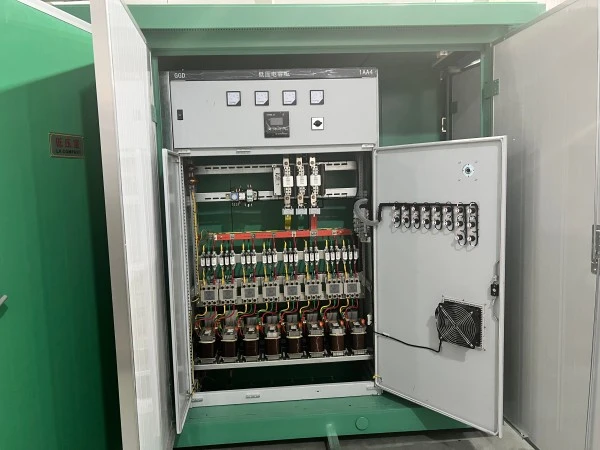

Compartimento de baixa tensão: Disjuntor principal, disjuntores de ramificação, banco de capacitores automático, terminal de monitoramento inteligente

Todos os compartimentos separados por divisórias metálicas à prova de fogo (Classe A)

3. Detalhes do sistema inteligente

Monitoramento de temperatura: sensores PT100 nos enrolamentos do transformador e no interior do gabinete

Status da porta: Interruptor de contato magnético com alarme para nuvem

Medição de energia: medidor bidirecional classe 1 ou 0,5S

Controle remoto: Suporta IEC 60870-5-101/104, DNP3.0

Controle local: IHM protegida por senha com registro de eventos

4. Entrada de cabos e aterramento

Entrada de cabo inferior com ilhós de borracha (classificação IP54 mantida)

Barramento de aterramento de cobre dedicado (40×4mm) em todos os compartimentos

Resistência de aterramento ≤4Ω

5. Testes de qualidade antes da entrega

Teste de resistência à tensão de frequência de energia (35kV para o lado HV, 2,5kV para o lado LV)

Relação de voltas do transformador e teste de perda sem carga

Teste de comunicação do sistema inteligente (ping contínuo de 30 minutos)

Teste de chuva (simulado 10mm/min por 1 hora)

Embalagem e serviço pós-venda

Embalagem

Unidade inteira envolta em filme stretch + cantos de papelão ondulado

Base de palete de madeira com ranhuras para empilhadeira

Sacos dessecantes dentro do gabinete para evitar umidade durante o transporte

Todas as aberturas externas seladas com fita impermeável

Compromisso de serviço pós-venda

Período de garantia: 12 meses a partir da data de envio (extensível para 24 ou 36 meses com contrato de serviço pago)

Perguntas frequentes (FAQ)

Q1: A subestação tipo caixa externa pré-fabricada inteligente YB-24 é adequada para áreas costeiras com alta salinidade?

R: Sim. O gabinete padrão usa revestimento em pó anticorrosivo com espessura ≥80μm e passa em um teste de névoa salina de 500 horas. Para ambientes altamente corrosivos (por exemplo, portos, fábricas de produtos químicos), oferecemos gabinetes de aço inoxidável 304/316 e revestimento adicional em barramentos internos.

Q2: O transformador pode ser substituído sem substituir toda a subestação?

R: Sim. O compartimento do transformador é projetado com painéis laterais removíveis e trilhos de roletes. O transformador pode ser retirado pela parte frontal ou lateral e uma unidade de reposição pode ser inserida sem perturbar os compartimentos de alta ou baixa tensão. Esta modularidade é uma característica fundamental do design do YB-24.

P3: O sistema inteligente suporta conexão com um sistema SCADA de terceiros?

R: Sim. O controlador padrão suporta Modbus RTU sobre RS485 e Modbus TCP sobre Ethernet. Também pode ser configurado para protocolos IEC 60870-5-101/104 ou DNP3.0. Disponibilizamos um mapa cadastral completo para integração do sistema.

Q4: O YB-24 pode ser colocado próximo a edifícios residenciais em relação aos limites de ruído?

R: Sim. Com um transformador tipo seco, o nível de ruído é ≤55dB a 1 metro, o que atende aos limites residenciais. Para transformadores imersos em óleo, adicionamos almofadas amortecedoras de vibração e um invólucro acústico dentro do compartimento do transformador, reduzindo o ruído para ≤48dB.

Q5: Qual é o prazo de entrega padrão?

R: Para configurações padrão (800kVA ou inferior, IP54, gabinete de aço, com unidade principal de anel), a entrega é de 15 a 20 dias úteis após a confirmação do pedido. Projetos personalizados (aço inoxidável, cor especial, altura extra para entrada de linhas aéreas) requerem de 25 a 30 dias úteis.

Q6: Quais tipos de transformadores estão disponíveis para o YB-24?

R: O YB-24 pode ser configurado comtransformadores imersos em óleocomo S13/S20 ou transformadores do tipo seco fundidos em resina epóxi, como SCB13/SCB14, dependendo dos requisitos do projeto, ambiente de instalação, requisitos de segurança contra incêndio e padrões locais.
