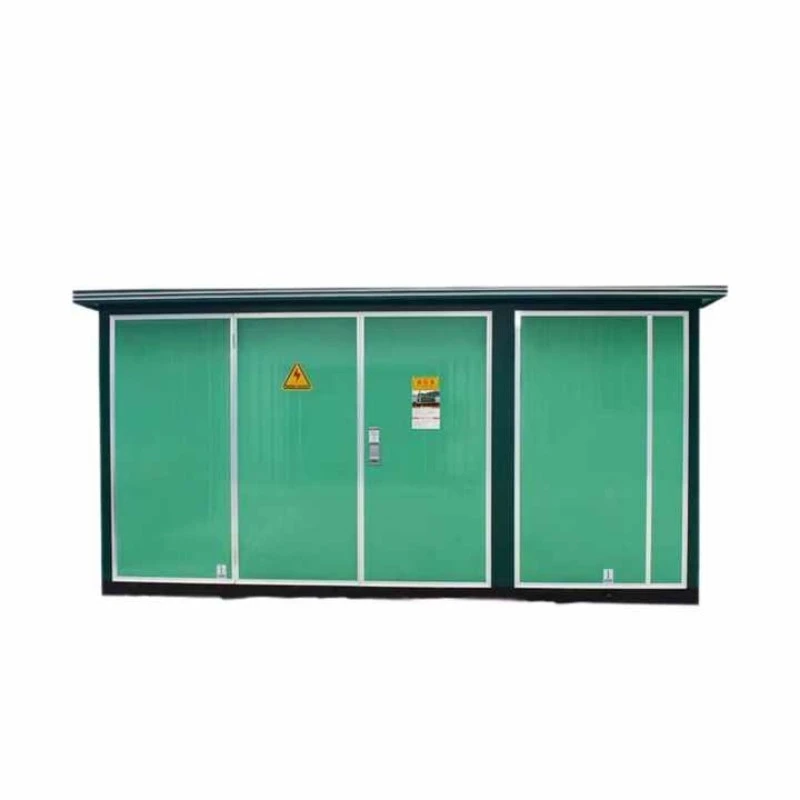

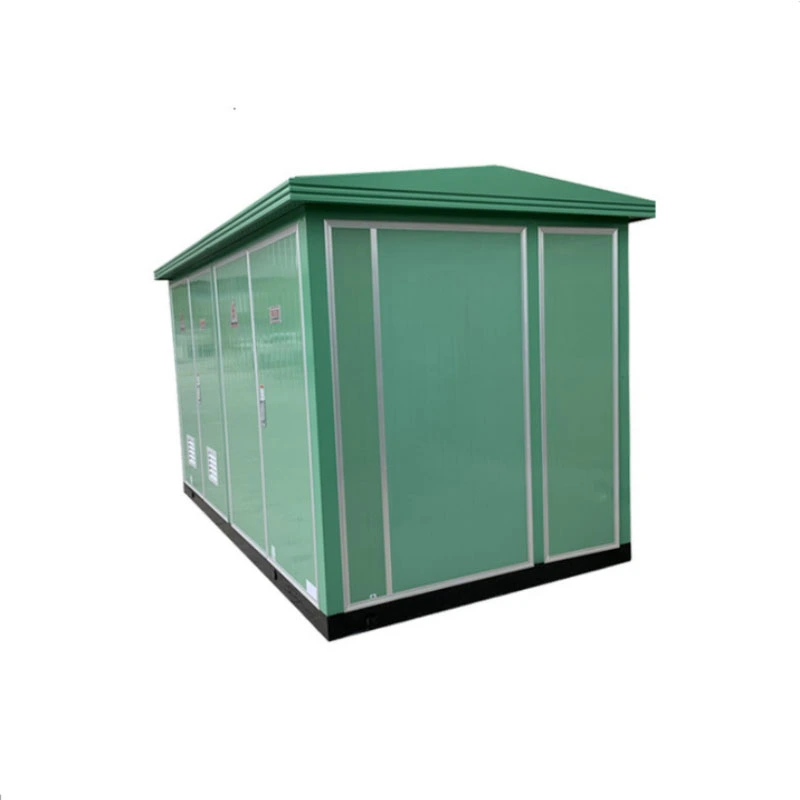

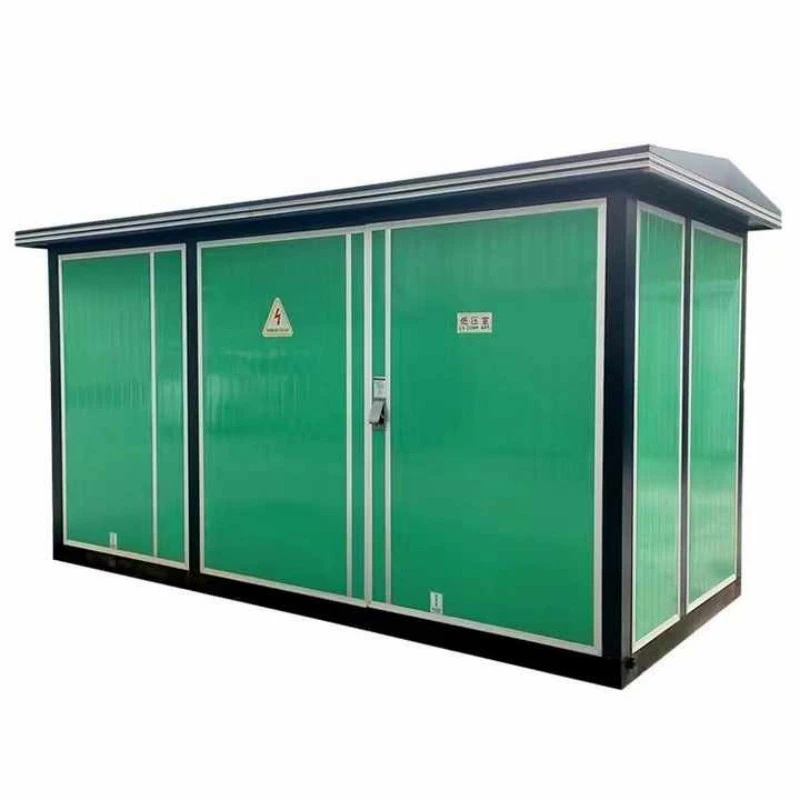

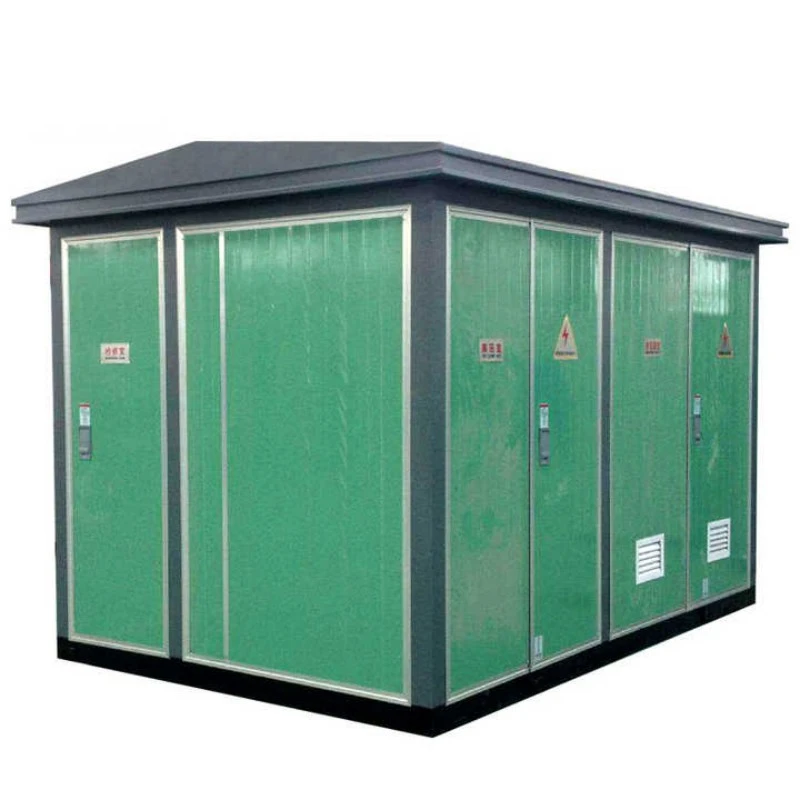

Subestação de tipo europeu embalada com energia eólica

A subestação de tipo europeu com pacote de energia eólica é uma unidade de conversão de energia compacta, montada em fábrica, projetada especificamente para coletar eletricidade de média tensão de uma ou múltiplas turbinas eólicas, reduzi-la (ou aumentá-la) para níveis compatíveis com a rede e proteger a turbina e a rede de serviços públicos contra falhas elétricas.

Ao contrário das subestações box genéricas, esta unidade foi construída especificamente para as demandas exclusivas da geração eólica:

● Alta tolerância à vibração: Barramentos internos reforçados e hardware anti-afrouxamento.

● Ampla acomodação para oscilação de tensão: Lida com flutuações de saída de 400V (terminal de turbina) a 35kV (rede de coleta).

● Pronto para monitoramento remoto: Portas SCADA integradas para salas de controle de turbinas.

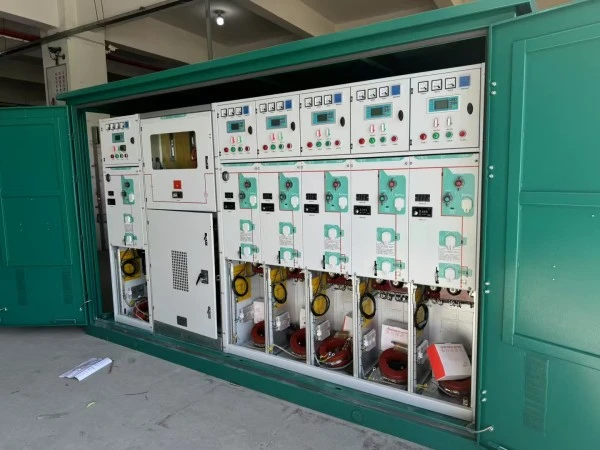

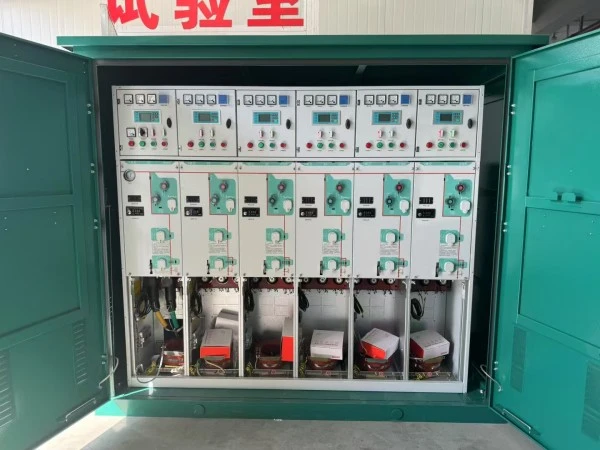

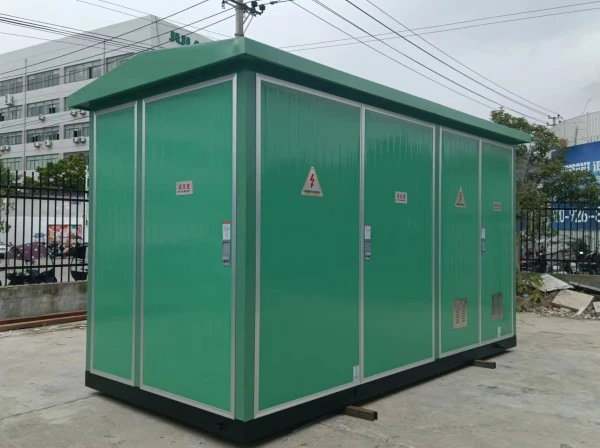

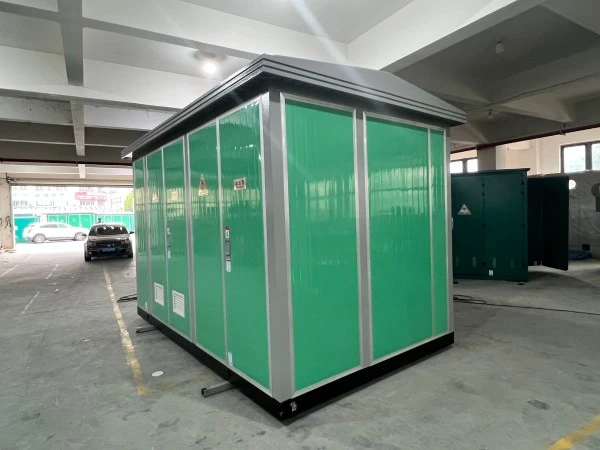

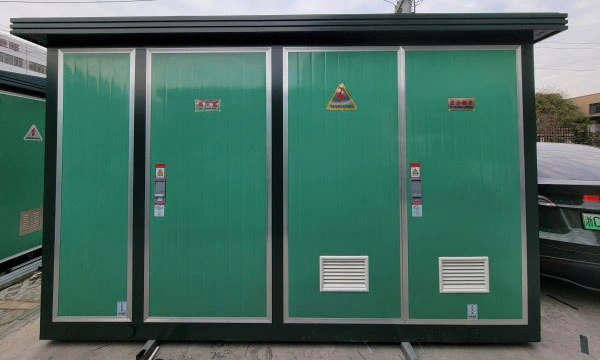

Fisicamente, a subestação de tipo europeu empacotada para energia eólica mantém a clássica arquitetura européia de três compartimentos (lado HV, transformador, lado BT), mas adiciona recursos específicos do vento: um relé de proteção de interface dedicado, terminais de filtragem de harmônicos e um invólucro à prova de intempéries classificado para névoa salina costeira.

O que isso pode fazer?

Função principal: Atua como interface elétrica entre um gerador de turbina eólica e a rede coletora de média tensão.

Quatro funções principais:

1. Transformação de tensão:Converte a tensão de saída da turbina (normalmente 690 V) em tensão da rede de coleta (10 kV–35 kV) usando um transformador elevador localizado dentro da unidade.

2. Isolamento de falhas:Desconecta automaticamente a turbina se os parâmetros da rede (tensão, frequência) saírem dos limites permitidos, protegendo ambos os ativos.

3. Condicionamento da qualidade de energia:Fornece aterramento, pára-raios e pontos de filtragem para mitigar harmônicos gerados por acionamentos de frequência variável dentro da turbina.

4. Medição e monitoramento de energia:Abriga CTs e PTs de nível de utilidade pública para medição de tarifa feed-in e rastreamento remoto de desempenho.

Como a subestação de tipo europeu empacotada com energia eólica chega totalmente pré-cabeada e testada, os desenvolvedores de parques eólicos evitam meses de montagem elétrica no local. Uma unidade atende a uma única turbina grande (2MW–6MW) ou a um pequeno conjunto de turbinas menores em uma configuração em "cadeia em série".

Parâmetro do produto

Abaixo estão as especificações técnicas padrão para a Subestação Embalada de Energia Eólica do tipo Europeu da Lugao Power. Avaliações personalizadas disponíveis mediante solicitação.

Característica e aplicação do produto

Q1: O que torna a subestação de tipo europeu com pacote de energia eólica diferente de uma subestação europeia padrão?

R: Três recursos específicos do vento. Primeiro, o transformador dentro de uma subestação de energia eólica do tipo europeu é projetado para fluxo de energia bidirecional e flutuações frequentes de tensão – as turbinas sobem e descem constantemente. Em segundo lugar, o compartimento de BT inclui um relé de proteção de interface de rede dedicado que dispara dentro de 100 ms se a tensão da rede ou desvios de frequência, conforme exigido pelos padrões de interconexão de serviços públicos (por exemplo, IEEE 1547, IEC 61727). Terceiro, todo o gabinete utiliza suportes antivibração em todos os contatos elétricos; unidades padrão veriam o parafuso se soltar após seis meses perto de uma turbina.

P2: Como esta unidade lida com descargas atmosféricas comuns em parques eólicos abertos?

R: Cada subestação de tipo europeu com pacote de energia eólica vem equipada com pára-raios Tipo 1+2 em ambos os lados de alta e baixa tensão (capacidade de descarga de 25kA por pólo). Além disso, o tanque do transformador possui um terminal de aterramento direto dimensionado para cabo de cobre de 120mm². Em nosso teste de fábrica, simulamos impulsos de raios de 10/350μs até 100kA sem flashover interno.

Q3: Esta subestação pode ser usada tanto para energia eólica onshore quanto offshore?

R: Em terra – com certeza. Para offshore, oferecemos uma versão atualizada chamada "Pacote Offshore". A subestação padrão do tipo europeu de energia eólica possui classificação IP54, adequada para zonas costeiras onshore. Para offshore (em plataforma de turbina ou fundação de jaqueta), atualizamos para IP66, usamos revestimento de grau marítimo C5-M (mais de 400 μm de espessura) e substituímos todos os parafusos de aço padrão por aço inoxidável 316L. O óleo do transformador é substituído por éster natural (biodegradável) para atender às regulamentações ambientais.

Q4: Quais são os cenários de aplicação mais comuns para esta unidade?

R: Quatro aplicações principais:

Detalhes de produção

Como a Lugao Power constrói uma subestação de tipo europeu melhor com pacote de energia eólica

Detalhe 1: Engenharia Antivibração

A maioria das falhas de subestações em parques eólicos remonta a conexões frouxas devido à oscilação constante da turbina (0,5–2 Hz). Nossa solução: cada conexão de barramento utiliza molas prato Belleville sob a cabeça do parafuso, mantendo a força de fixação mesmo quando os componentes vibram. Os blocos terminais são do tipo gaiola (não de parafuso). As abraçadeiras internas são substituídas por tiras de travamento de aço inoxidável. Resultado: após 5.000 horas de vibração simulada (2g, varredura de 5–200 Hz), a retenção de torque permanece >90% do valor inicial.

Detalhe 2: Projeto do Transformador para Ciclo de Trabalho do Vento

Os transformadores de distribuição padrão apresentam cargas constantes. Os transformadores eólicos apresentam oscilações rápidas de 0% a 110% em menos de 10 segundos. NossoSubestação de tipo europeu embalada de energia eólicausa um núcleo de alta resistência a curto-circuito com pressão de fixação axial de 4,5 MPa (vs. padrão da indústria 2,5 MPa). Os enrolamentos são condutores continuamente transpostos (CTC) em vez de múltiplos fios paralelos, eliminando perdas de corrente circulante durante cargas desequilibradas. Também adicionamos sensores de temperatura de fibra óptica incorporados diretamente no enrolamento de baixa tensão – e não apenas termômetros de óleo de ponta – fornecendo dados de ponto de acesso em tempo real ao controlador da turbina.

Detalhe 3: Proteção contra corrosão além da pintura

Os parques eólicos situam-se em ambientes de classe C3 (interior) a C5-M (offshore). O revestimento em pó padrão falha nas bordas cortadas. Nosso processo:

1. Selagem de borda: Cada borda cortada a laser recebe um cordão de selante de borda epóxi antes de pintar.

2. Primer rico em zinco: 80 μm de primer epóxi em pó de zinco 95% (proteção sacrificial).

3. Revestimento intermediário: 100μm de epóxi de alta espessura.

4. Acabamento: 80μm de poliuretano (RAL 7035 cinza claro ou personalizado).

DFT total (espessura de filme seco) = mínimo de 260μm. Névoa salina testada até 1.500 horas sem fluência (ASTM B117).

Nossa vantagem em relação aos concorrentes

Por que escolher a Lugao Power para subestações de energia eólica?

Mais de 10 anos de fabricação de equipamentos elétricos

Equipe dedicada de engenharia de transformadores e painéis de média tensão

Soluções para Subestações de Energia Eólica de 1MVA a 8MVA

Testes de fábrica antes do envio

Projetos Personalizados para Projetos Eólicos Onshore e Costeiros

Fabricação e testes em conformidade com IEC
