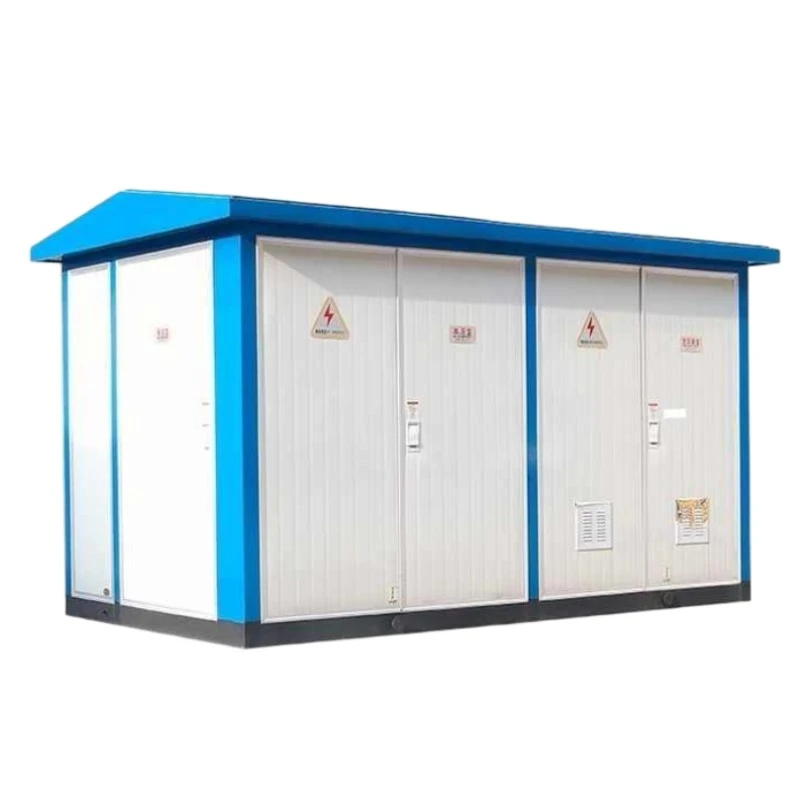

Subestação transformadora de tipo europeu pré-instalada inteligente

A subestação transformadora Smart pré-instalada tipo europeu é uma unidade de distribuição de energia compacta montada de fábrica que integra umaparelhagem de média tensão, um painel de distribuição de baixa tensão e um transformador imerso em óleo ou do tipo seco em um único invólucro fechado. Ao contrário das subestações tradicionais de engenharia civil, esta unidade de estilo europeu é pré-fabricada, testada e entregue como um sistema pronto para instalação.

O que isso faz?

Reduz a eletricidade de média tensão (normalmente 6kV–35kV) para níveis de baixa tensão (400V–690V) para distribuição segura a comunidades residenciais, edifícios comerciais, fábricas e centrais de energia renovável. A subestação transformadora Smart pré-instalada do tipo europeu também suporta monitoramento inteligente de carga, temperatura e qualidade de energia, permitindo diagnóstico remoto de falhas e funções de alarme automático. Isso o torna a escolha ideal para redes inteligentes e subestações autônomas.

Vantagens do produto

1. Monitoramento Inteligente e Controle Remoto

A subestação transformadora Smart pré-instalada do tipo europeu vem com uma unidade terminal inteligente (ITU) opcional que coleta dados em tempo real sobre tensão, corrente, fator de potência e temperatura do óleo. Os dados podem ser transmitidos via 4G, Ethernet ou fibra óptica para uma sala de controle central, reduzindo os custos de inspeção no local.

2. Área compacta e implantação rápida

Por ser pré-montado de fábrica, a subestação transformadora Smart pré-instalada do tipo europeu necessita apenas de uma simples fundação no local. A instalação leva de 1 a 2 dias em vez de semanas, economizando até 60% em obras civis e ocupação de terreno.

3. Alta confiabilidade sob condições adversas

Com classificação de proteção IP54 (ou superior) para o gabinete e transformadores imersos em óleo ou resina epóxi em seu interior, esta subestação resiste à poeira, chuva, névoa salina e temperaturas extremas de -25°C a +40°C, garantindo operação contínua em desertos, áreas costeiras ou regiões de alta altitude.

4. Eficiência energética e baixas perdas

Equipada com transformadores de baixas perdas da série S11 ou S13, a subestação transformadora Smart pré-instalada do tipo europeu reduz as perdas sem carga em até 30% em comparação com unidades convencionais, reduzindo diretamente as contas de eletricidade e as emissões de carbono ao longo de uma vida útil de 20 anos.

5. Totalmente personalizável

Oferecemos configurações flexíveis: enrolamentos de cobre ou alumínio, comutadores de derivação em carga, correção automática do fator de potência (APFC) e pára-raios. Quer necessite de uma unidade de 200kVA para uma área de moradias ou de uma unidade de 2500kVA para um parque industrial, podemos personalizar a solução.

Característica do produto

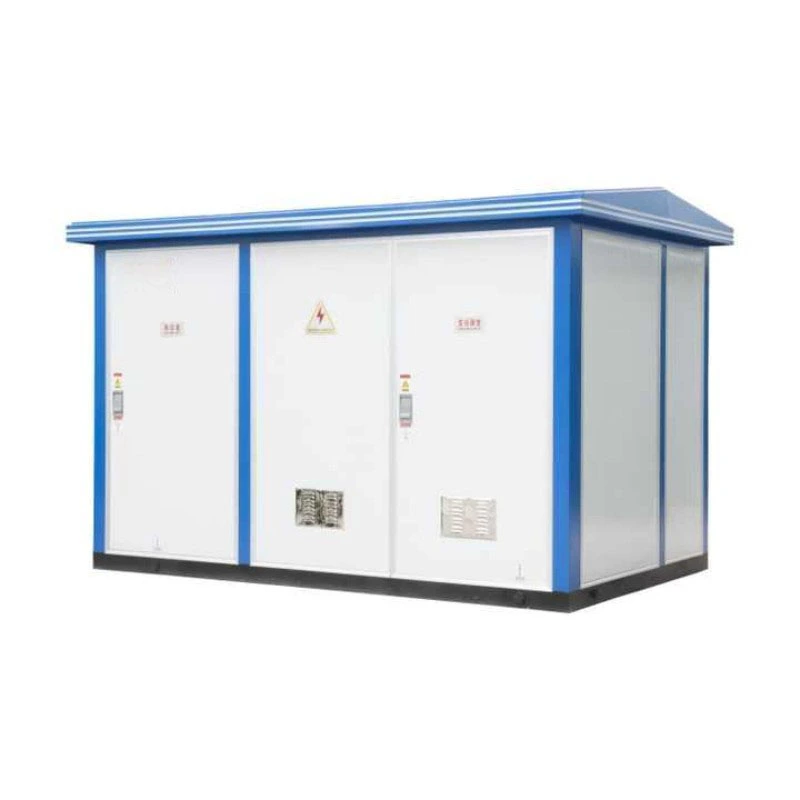

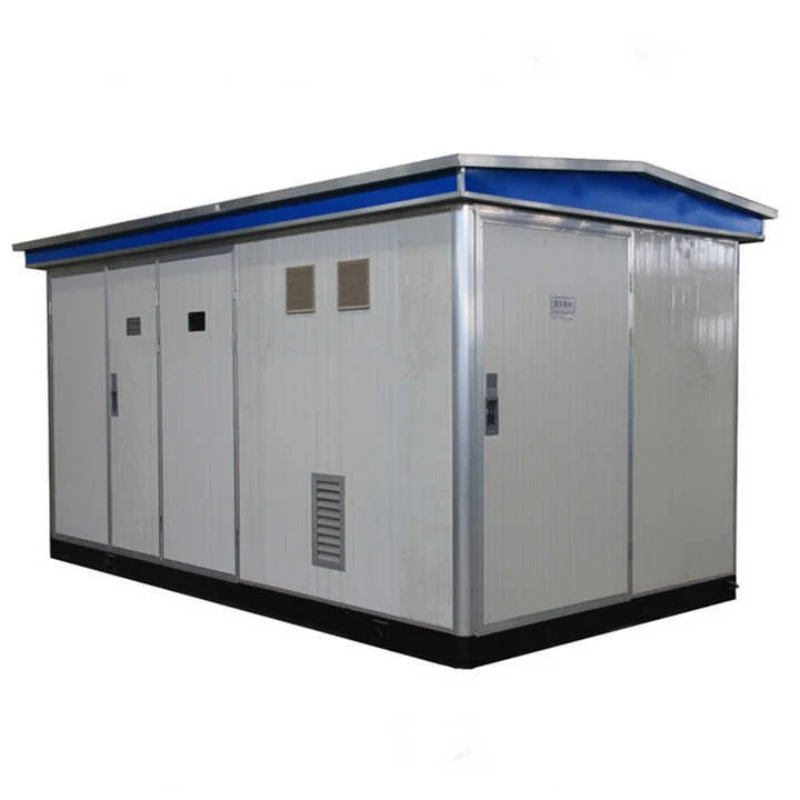

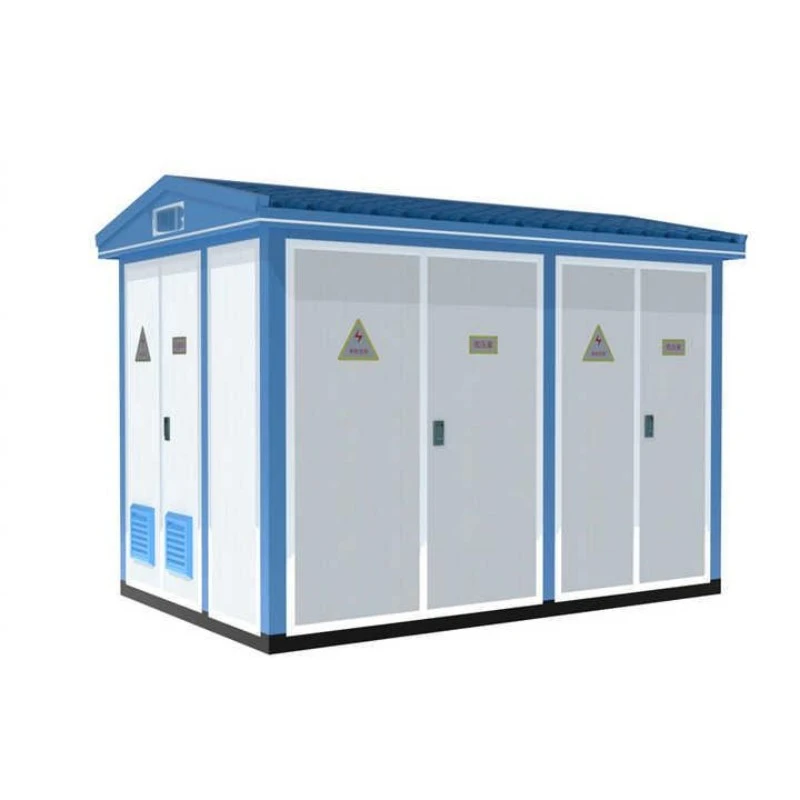

Carcaça totalmente fechada e à prova de intempéries --- Fabricada em aço galvanizado ou liga de alumínio, revestida com tinta anticorrosiva, adequada para instalação externa.

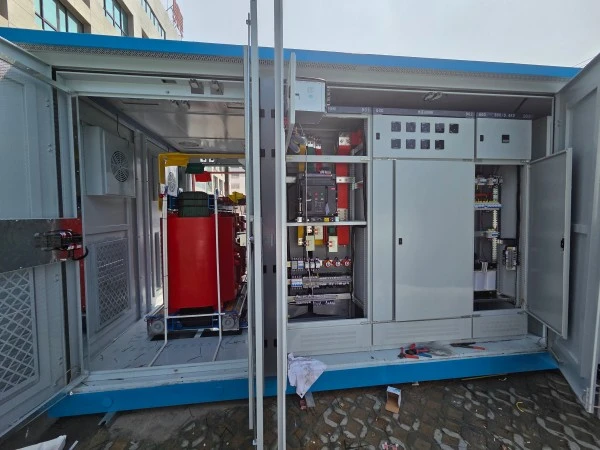

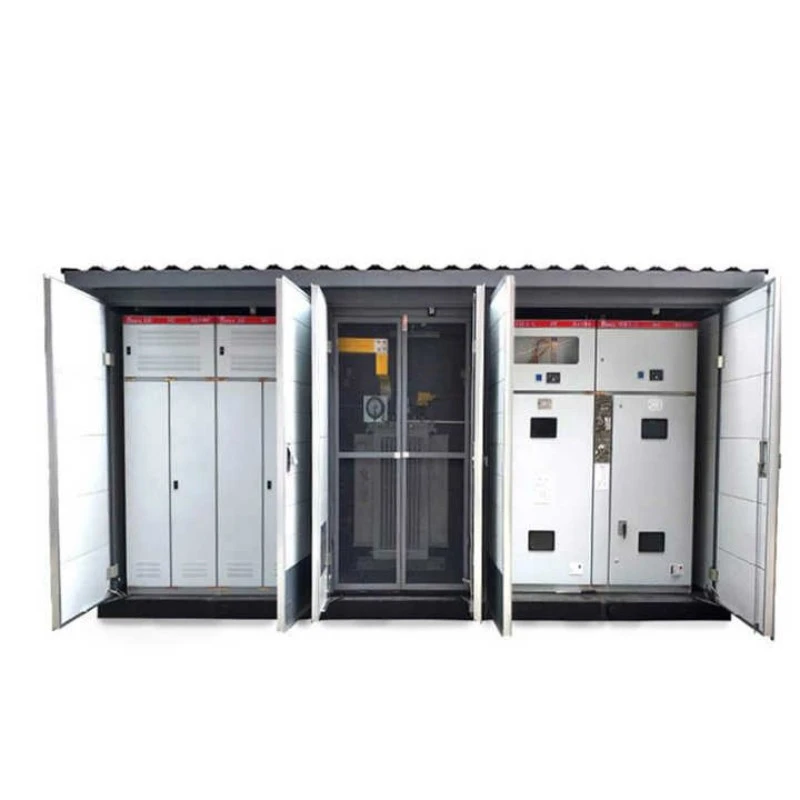

Layout interno modular --- Compartimentos separados para comutadores de alta tensão, transformadores e distribuição de baixa tensão, com intertravamentos mecânicos para garantir a segurança do operador.

Sistema de resfriamento inteligente --- Ventiladores com temperatura controlada para transformadores do tipo seco ou painéis radiadores corrugados para unidades imersas em óleo, ativando-se automaticamente quando a temperatura excede o ponto de ajuste.

Proteção contra arco elétrico e sobrecarga --- Equipado com disjuntores SF6 ou a vácuo, interruptores fusíveis e dispositivos de proteção contra surtos (SPD) para atender aos padrões IEC 62271-202.

Interface amigável --- A tela sensível ao toque local (opcional) mostra dados em tempo real e registros de falhas, enquanto o acesso remoto via aplicativo de smartphone está disponível para a equipe de manutenção.

Operação de baixo ruído --- Nível sonoro ≤55dB(A) para aplicações residenciais, obtido por suportes de amortecimento de vibração e painéis de isolamento acústico.

Design antirroubo e de segurança --- Fechaduras resistentes, sensores de porta e integração opcional de CFTV tornam a subestação de transformador de tipo europeu pré-instalada Smart adequada para locais remotos e autônomos.

Aplicação do produto

A subestação transformadora Smart pré-instalada do tipo europeu é amplamente utilizada em:

Distribuição de energia urbana

Complexos residenciais, shopping centers, hotéis e hospitais onde o espaço é limitado e a segurança contra incêndio é crítica.

Estacionamentos subterrâneos ou instalações em telhados se beneficiam de seu design compacto e de contenção de óleo.

Projetos de Energia Renovável

Parques solares e parques eólicos terrestres exigem implantação rápida e resistência às intempéries. Esta subestação integra-se perfeitamente com inversores fotovoltaicos e conversores de turbinas eólicas.

Infraestrutura e instalações públicas

Aeroportos, estações de metrô, túneis e pontes contam com sua alta confiabilidade e monitoramento remoto para garantir iluminação e ventilação ininterruptas.

Locais Industriais e de Mineração

Fábricas, fábricas de produtos químicos e minas usam a subestação transformadora do tipo europeu pré-instalada Smart para isolar falhas na rede e proteger máquinas sensíveis.

Energia temporária e de emergência

Canteiros de obras, zonas de ajuda humanitária e eventos ao ar livre se beneficiam de sua natureza plug-and-play e de fácil relocação.

Detalhes de produção

Habitação e Projeto Mecânico

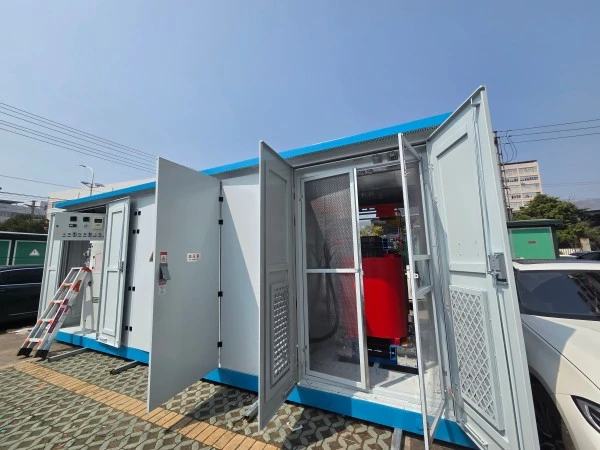

O invólucro externo da subestação transformadora Smart pré-instalada do tipo europeu é fabricado com placas de aço cortadas a laser, dobradas e soldadas. Após a soldagem, toda a carcaça é submetida a jateamento para remoção de incrustações, seguido de pintura eletrostática a pó com espessura mínima de 80µm. Isto proporciona resistência à corrosão C5-M (ISO 12944) para ambientes costeiros ou industriais.

As portas são equipadas com juntas de poliuretano, travas de compressão e dobradiças removíveis. Um telhado inclinado evita o acúmulo de água e os canais de base incluem bolsos para empilhadeiras e alças de elevação para facilitar o transporte.

Núcleo e enrolamentos do transformador

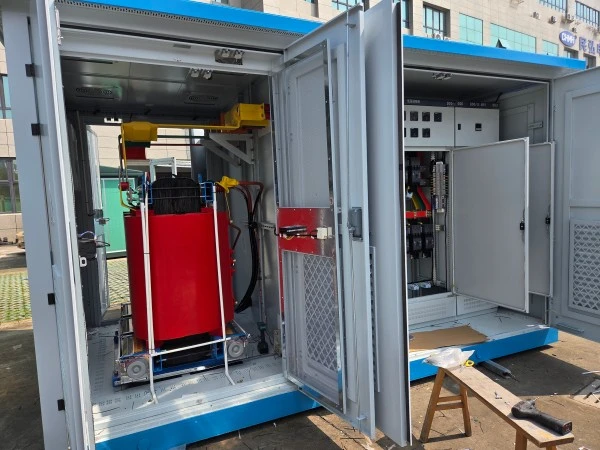

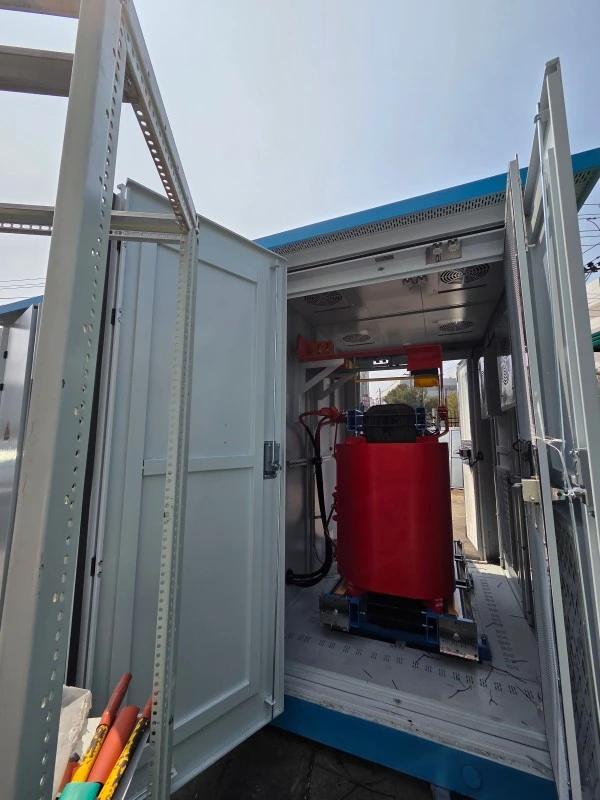

Usamos aço silício de grão orientado laminado a frio de alta permeabilidade (0,23 mm ou 0,27 mm) com juntas escalonadas para reduzir a corrente sem carga. Os enrolamentos são feitos de cobre isento de oxigênio ou folha de alumínio (para baixa tensão) e fio de cobre redondo (para alta tensão). Para versões do tipo seco, a resina epóxi Classe H é fundida a vácuo para eliminar vazios e obter descarga parcial <10pC. Para versões imersas em óleo, utilizamos óleo mineral ou fluido éster natural com tanque corrugado para absorver a expansão do óleo.

Aparelhos de distribuição e barramentos

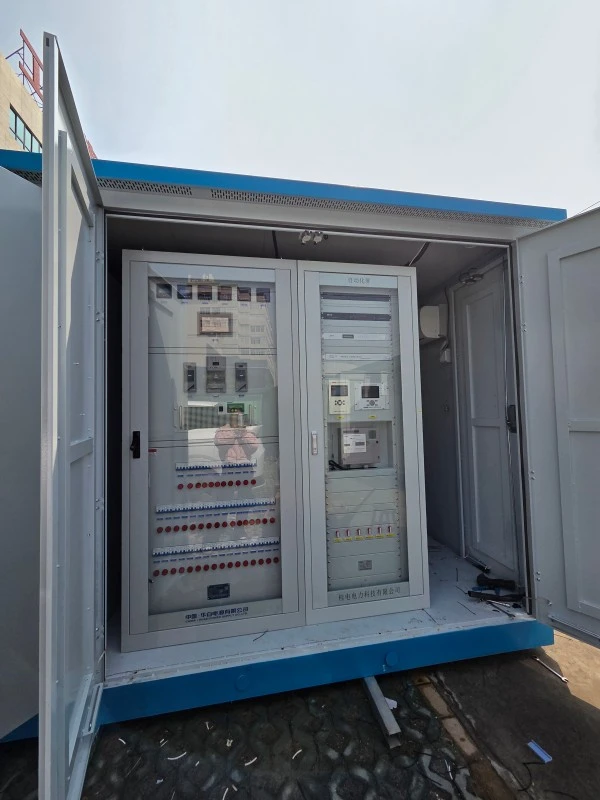

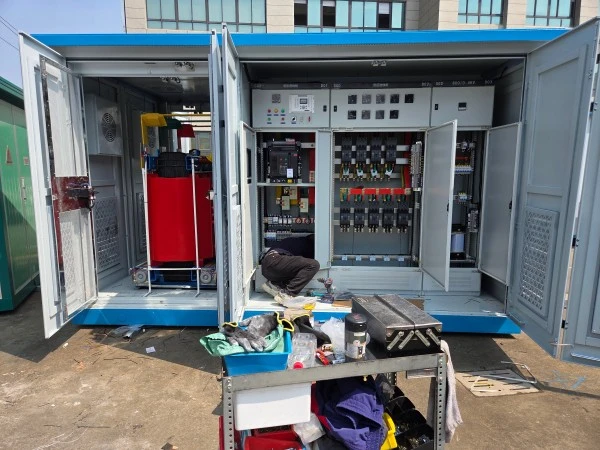

Dentro da subestação transformadora Smart pré-instalada do tipo europeu, o compartimento de alta tensão abriga uma chave seccionadora em carga ou disjuntor (SF6 ou tipo vácuo) com contatos de interrupção visíveis. O compartimento de baixa tensão inclui um disjuntor principal em caixa moldada (MCCB), disjuntores de alimentação e um sistema de barramento classificado para até 4000A. Todos os barramentos são de cobre estanhado com isolamento termorretrátil.

Sistema de monitoramento inteligente (opcional)

Integramos uma RTU (unidade terminal remota) inteligente que mede tensões trifásicas, correntes, potência ativa/reativa e harmônicos até a 31ª ordem. Os dados são registrados a cada 5 minutos e armazenados por 90 dias. Alarmes de sobretensão, subtensão, sobretemperatura e abertura de porta são enviados via SMS ou e-mail.

Teste de qualidade

Cada subestação transformadora Smart pré-instalada do tipo europeu é submetida a 100% de testes de fábrica:

1. Teste de resistência dielétrica (2,5kV por 1 minuto)

2. Teste dinâmico de curto-circuito (simulado)

3. Teste de entrada de água IP54

4. Teste de aumento de temperatura (8 horas em plena carga)

5. Medição de descarga parcial (≤10pC para tipo seco)

6. Os relatórios de teste são fornecidos com cada remessa, em conformidade com os padrões IEC 62271-202, GB/T 17467 e EN 61330.
