Solução de subestação tipo caixa externa para usina fotovoltaica no México

Descrição da foto no local:

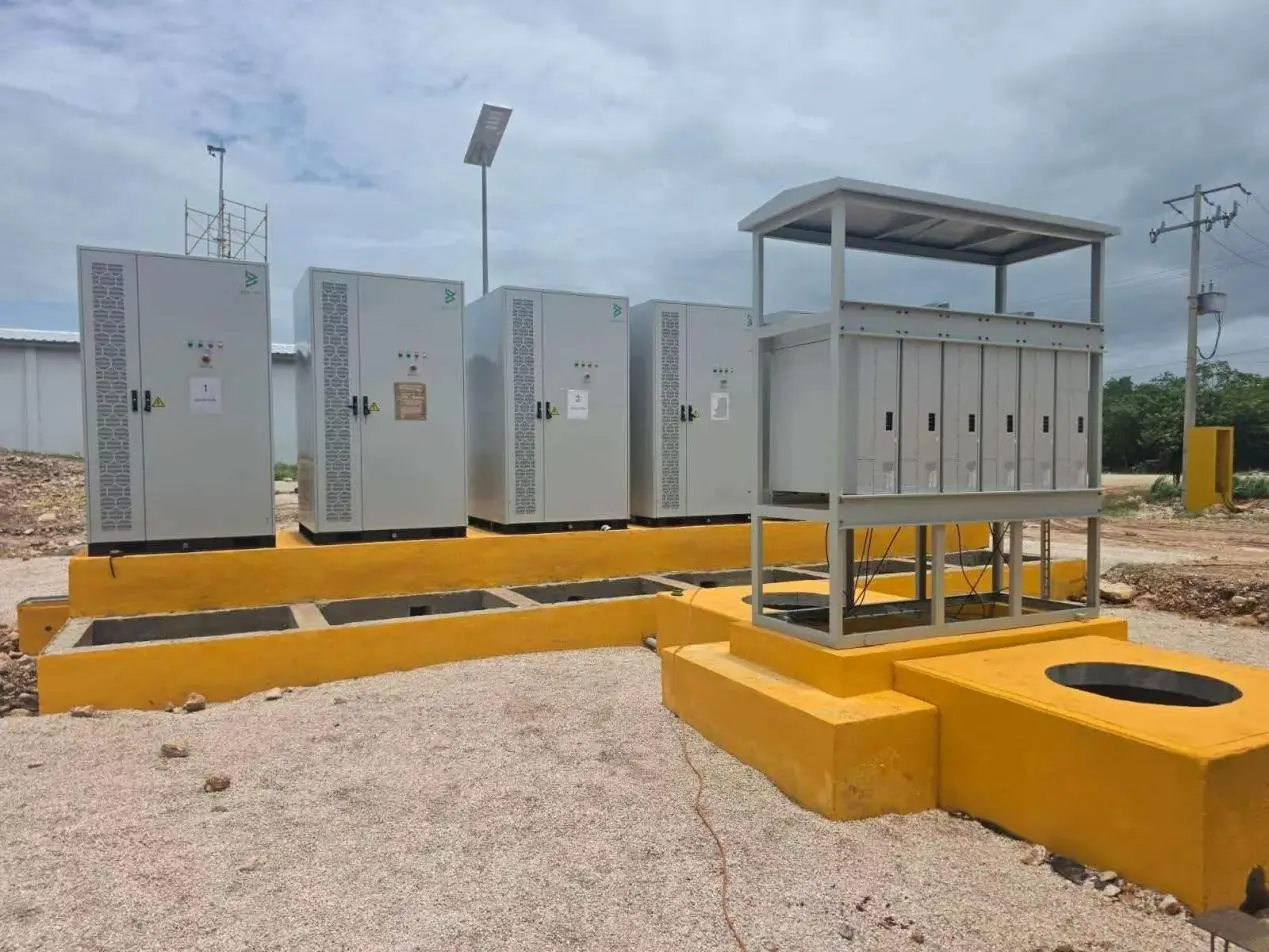

Figura 1: Configuração integrada do gabinete de controle do inversor e gabinete combinador de baixa tensão

No lado esquerdo do painel, há quatro gabinetes de controle de inversores fotovoltaicos externos independentes; no lado direito, está instalado um quadro de distribuição combinador de baixa tensão de tipo aberto correspondente com uma cobertura à prova de chuva. Todos os equipamentos são montados sobre bases elevadas de concreto amarelo, que apresentam valas de cabos embutidas para garantir a entrada e saída dos cabos na parte inferior, evitando assim a erosão causada pela água da chuva e pela umidade ao nível do solo.

Gabinete de controle do inversor: gabinete de proteção externa com classificação IP54, com venezianas de resfriamento convectivas laterais de grande área e filtros de poeira, com botões de operação integrados, indicadores de status e alarmes de falha no painel frontal. Cada unidade opera de forma independente dentro da sua zona designada, permitindo a manutenção de unidades individuais sem afetar todo o sistema de geração de energia.

Quadro de distribuição de baixa tensão: apresenta um design de teto aberto à prova de chuva com dissipação de calor natural para ambientes tropicais de alta temperatura, equipado com seis portas de saída internas para agregar energia de vários inversores e simplificar a fiação no local. A instalação inclui postes de monitoramento e iluminação movidos a energia solar que operam sem energia externa, atendendo aos requisitos de operação noturna, manutenção e vigilância de segurança.

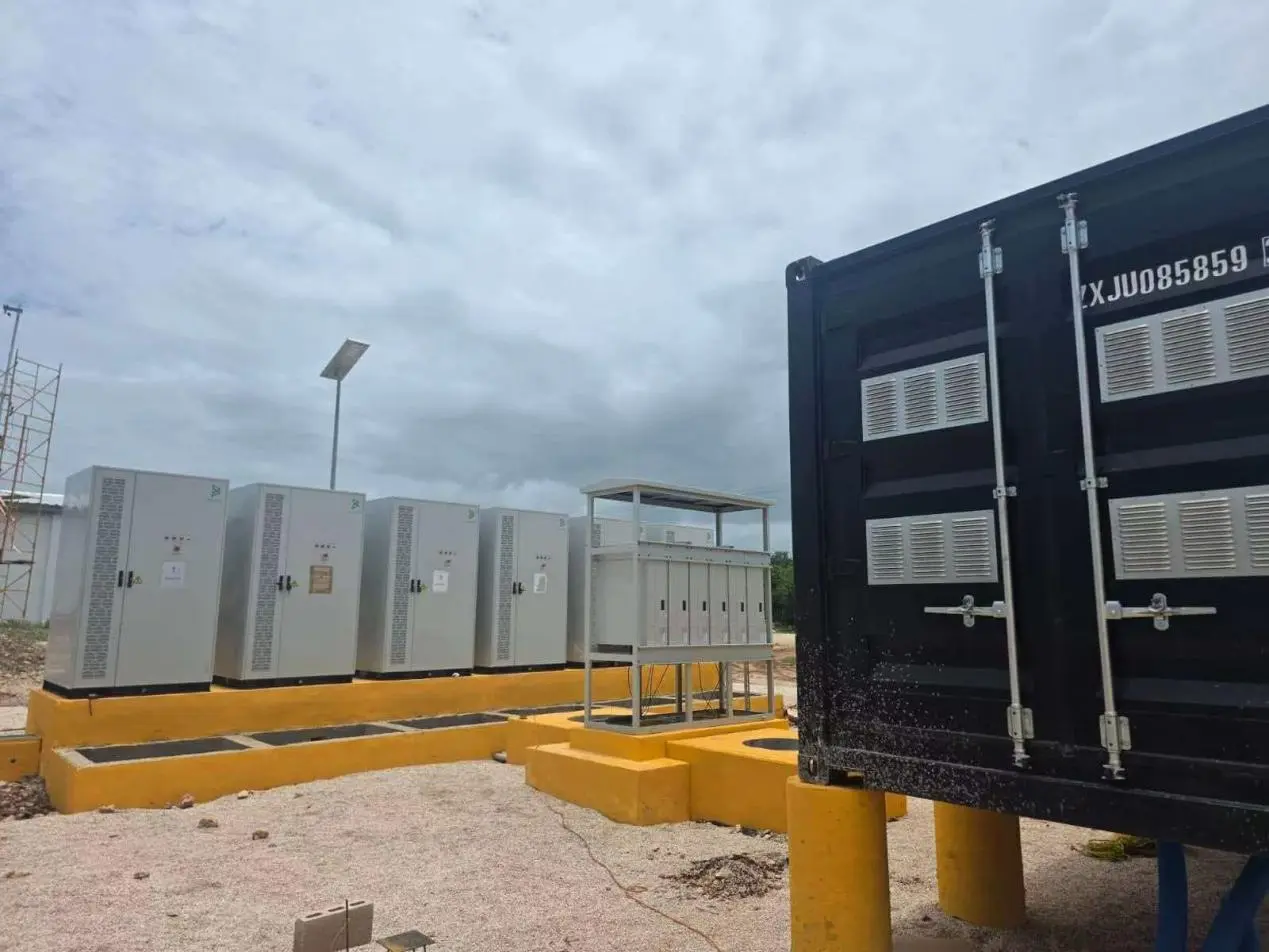

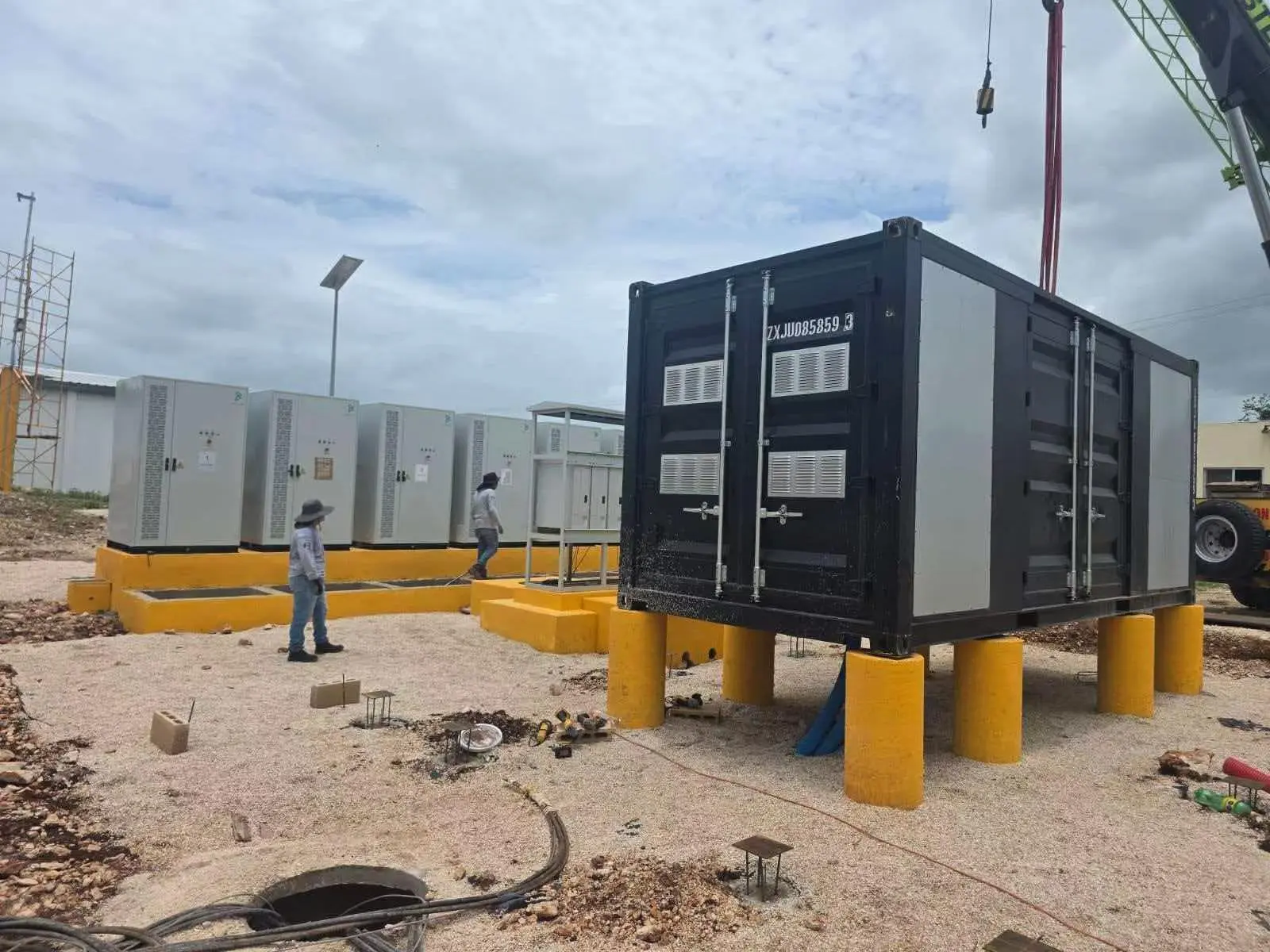

Figuras 2 e 3: Subestação conteinerizada chega ao local; vista panorâmica de toda a área de distribuição de energia

A subestação em contêiner preta integrada foi entregue no local, formando um sistema completo de distribuição de energia fotovoltaica junto com o gabinete do inversor montado na parte traseira e o gabinete do combinador. Ambos os lados do contêiner são equipados com venezianas de ventilação resistentes à chuva e apresentam estruturas integradas à prova de poeira e à prova de água para melhorar a dissipação de calor em ambientes de alta temperatura. O contêiner é revestido com um revestimento externo resistente às intempéries que fornece proteção contra radiação ultravioleta e corrosão por névoa salina, tornando-o adequado para operação de longo prazo em condições ao ar livre no México.

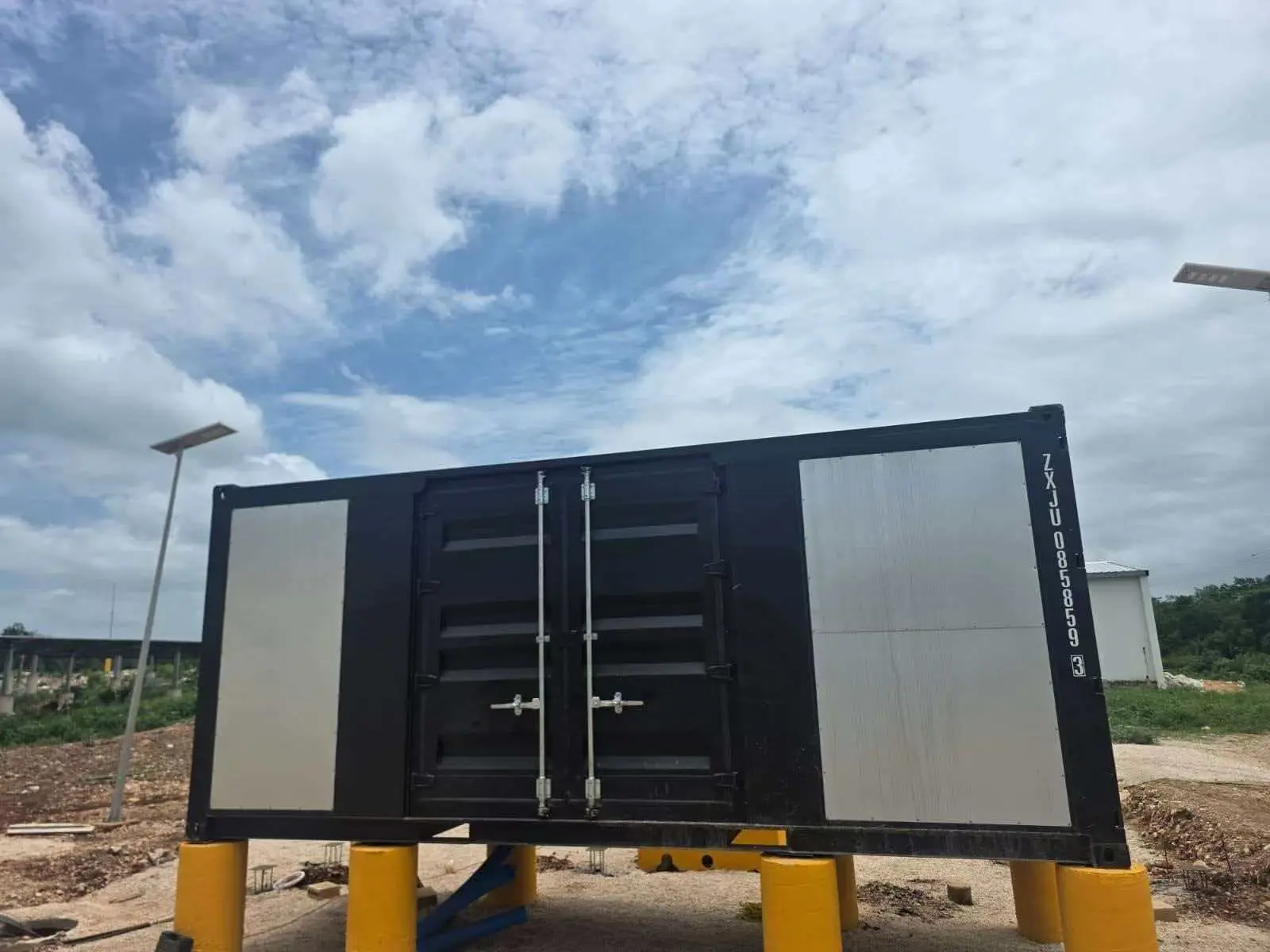

Figura 4: A caixa container transformada em aparência de produto

Projeto de unidade padronizada em contêineres com canais de acesso de porta dupla e painéis laterais de manutenção para facilitar a manutenção do equipamento interno; a estrutura de ventilação compartimentada garante uma dissipação de calor ideal, ao mesmo tempo que fornece proteção à prova d'água e à prova de poeira, tornando-a adequada para aplicações centralizadas de elevação e conexão à rede em usinas fotovoltaicas em escala de megawatts.

Vantagens de Mercado do Projeto

1. Entrega integrada pré-fabricada: Todos os equipamentos são pré-montados e testados na fábrica, reduzindo significativamente o tempo de construção e comissionamento no local no exterior, encurtando o ciclo geral de entrega do projeto e reduzindo os custos totais de mão de obra para o empreiteiro geral.

2. Toda a cadeia industrial apresenta recursos abrangentes de fornecimento, com transformadores, gabinetes de manobra, transformadores de corrente, relés de proteção e gabinetes inversores, todos fabricados internamente sob padrões técnicos unificados, garantindo aquisição conveniente de peças de reposição e manutenção de equipamentos.

3.Personalizada para climas tropicais, esta solução otimiza especificamente o gerenciamento térmico, a resistência à umidade e as estruturas resistentes à corrosão adaptadas às condições quentes e chuvosas da América Latina, abordando efetivamente desafios operacionais comuns, como desligamentos de equipamentos devido a altas temperaturas e ferrugem em usinas de energia externas.

4. Em conformidade com as especificações da rede local, seus parâmetros gerais atendem aos padrões elétricos mexicanos, permitindo a aprovação direta da conexão à rede pelas empresas de energia locais e tornando-o adequado para replicação e implantação em projetos de armazenamento de energia fotovoltaica no México, América Central e região do Caribe.

Resumo do projeto

Este projeto mexicano integrado de subestação pré-fabricada fotovoltaica e de armazenamento de energia emprega uma solução modular e abrangente de distribuição de energia otimizada especificamente para o clima tropical, quente e chuvoso da região, apresentando melhorias especializadas em resistência à umidade, dissipação de calor e proteção contra corrosão. Utilizando uma abordagem de construção que combina pré-fabricação de fábrica com instalação rápida no local, consegue integração completa de inversão fotovoltaica, coleta e distribuição de corrente e aumento de tensão para conexão à rede. A solução demonstra alta padronização e serve como um caso de referência para usinas de energia tropical renovável na América Latina, adequada para promoção para clientes internacionais de energia fotovoltaica e armazenamento turnkey.
