Estudo de caso do sistema de distribuição de energia do projeto de construção chinês

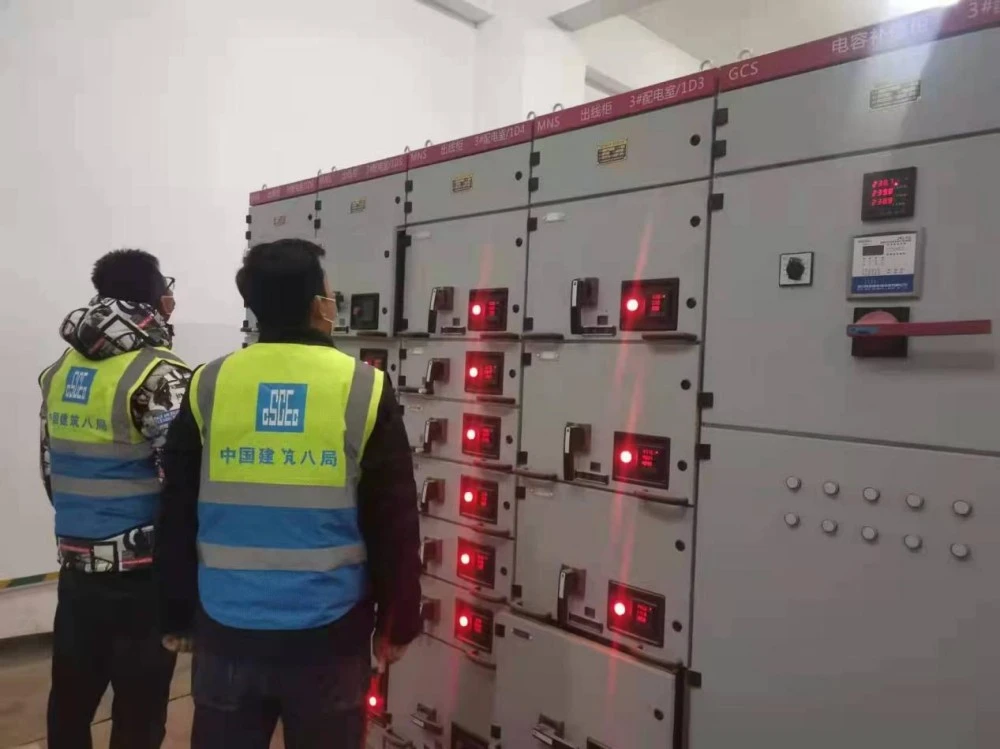

Figura 1 - Aceitação no local do sistema de distribuição de baixa tensão

A imagem mostra a sala de distribuição de baixa tensão do projeto. Os armários de gaveta de baixa tensão da série GCS/MNS fornecidos por nossa empresa foram instalados e estão atualmente passando por verificações de aceitação no local antes de serem ligados. Os gabinetes apresentam forte capacidade de interrupção e fácil manutenção, permitindo configurações flexíveis de circuito de saída e fornecem fonte de alimentação estável para iluminação predial, energia e outras cargas.

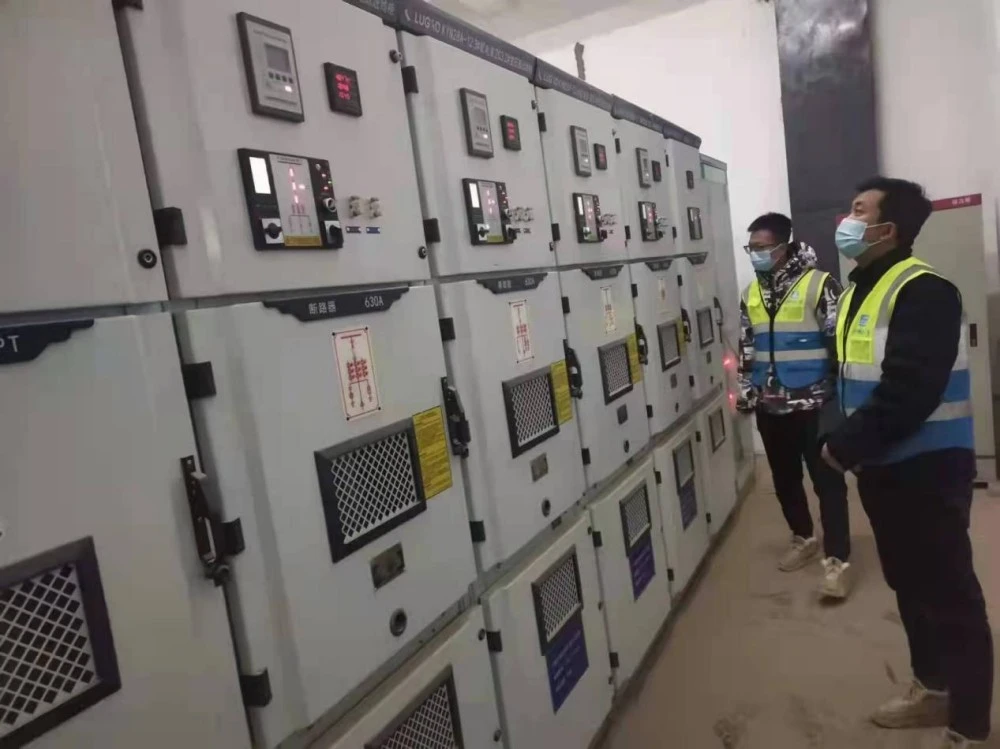

Figura 2 - Aceitação do Sistema de Aparelhagem de Média Tensão

A imagem mostra a sala de distribuição de média tensão do projeto, onde todas as séries KYN28A-12painéis de média tensãoforam totalmente instalados. Os técnicos estão verificando o equipamento item por item. Esta série de comutadores possui funções completas de proteção e intertravamento, garantindo efetivamente a operação segura do sistema de fornecimento de energia do edifício, e é o equipamento principal do sistema de distribuição de um grande edifício.

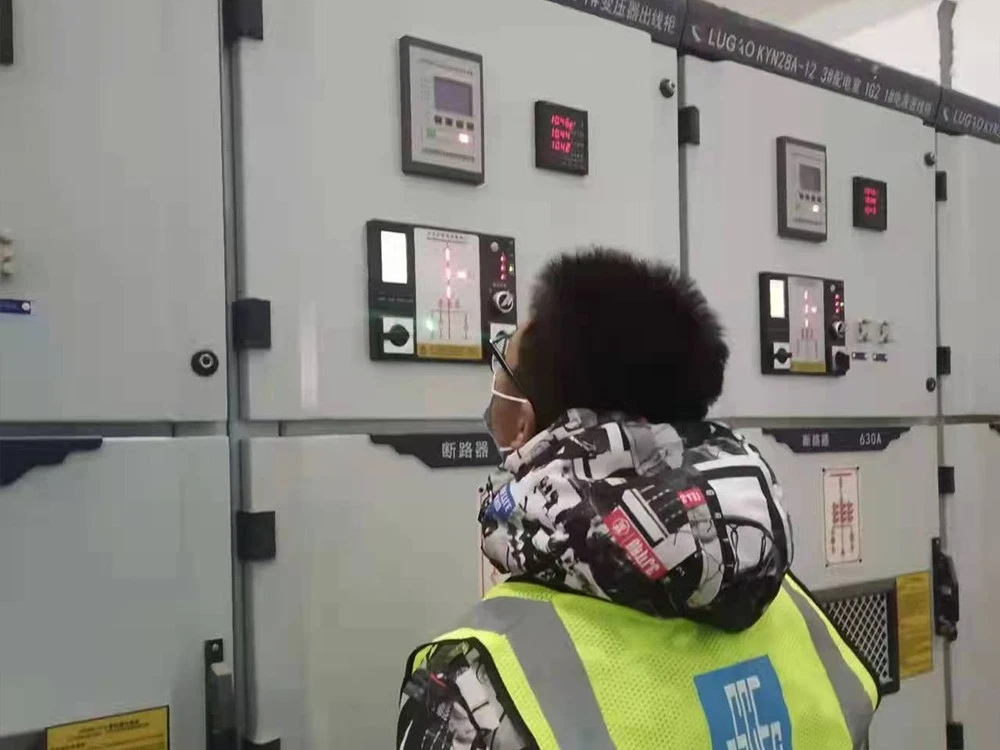

Figura 3 - Inspeção do Gabinete de Saída do Transformador

Os técnicos estão realizando uma verificação funcional no gabinete de saída do transformador. O gabinete está equipado com um dispositivo inteligente de proteção e controle, que pode proteger, monitorar e controlar o circuito do transformador, fornecendo uma barreira protetora confiável para o principal sistema de distribuição de energia do edifício.

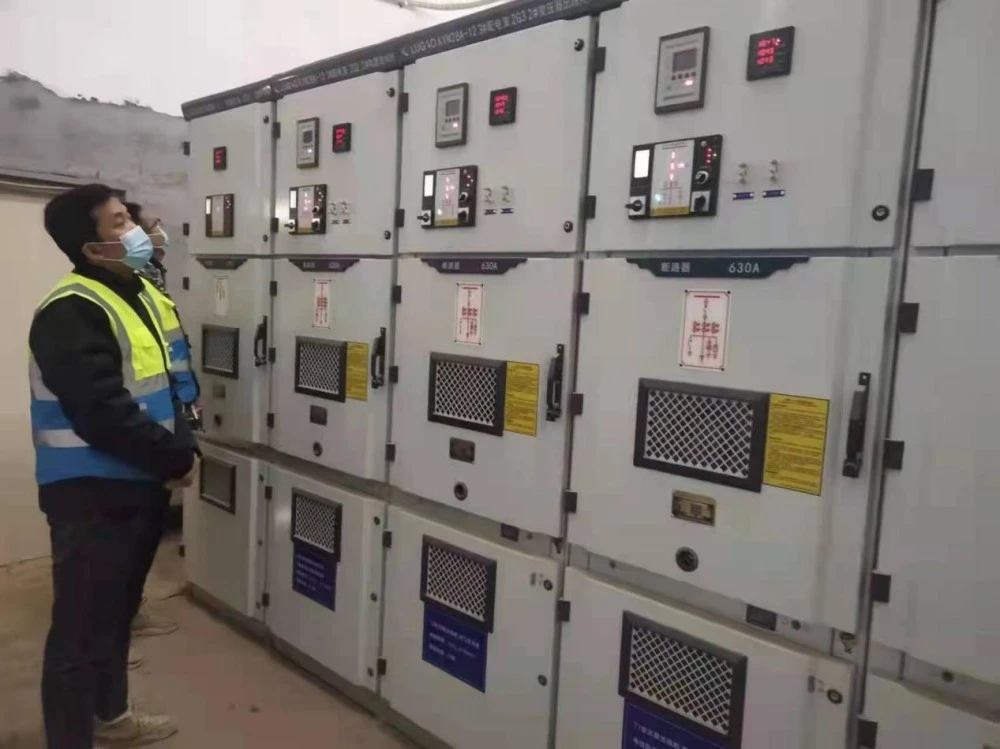

Figura 4 - Sistema Completo de Aparelhagem de Média Tensão

O completoaparelhagem de média tensãoas unidades estão bem organizadas, com etiquetas claras nos gabinetes e zonas funcionais bem definidas. Todos os equipamentos passam por rigorosos testes de fábrica antes de saírem do fabricante e, ao chegarem ao local, são inspecionados em conjunto com a equipe do projeto para garantir que tanto o desempenho quanto a qualidade da instalação atendam aos requisitos do projeto.

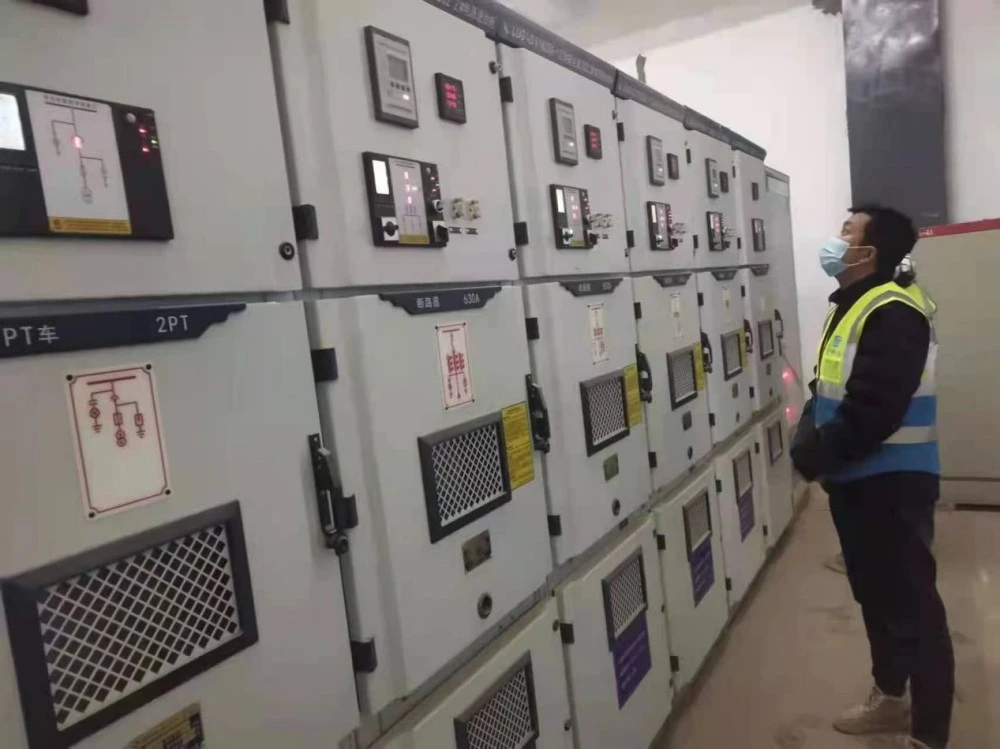

Figura 5 - Aceitação Geral do Sistema Completo de Distribuição de Energia

Os técnicos estão conduzindo uma inspeção geral de aceitação de todo o sistema de distribuição de energia de alta e baixa tensão. Os equipamentos completos de alta e baixa tensão que fornecemos se adaptam perfeitamente ao sistema de distribuição do projeto, possibilitando funções como proteção graduada, medição de energia e compensação de potência reativa, oferecendo uma solução completa de distribuição de energia para o edifício.
