Projeto de subestação no Tadjiquistão: instalação de painéis de média tensão e equipamentos de alta tensão

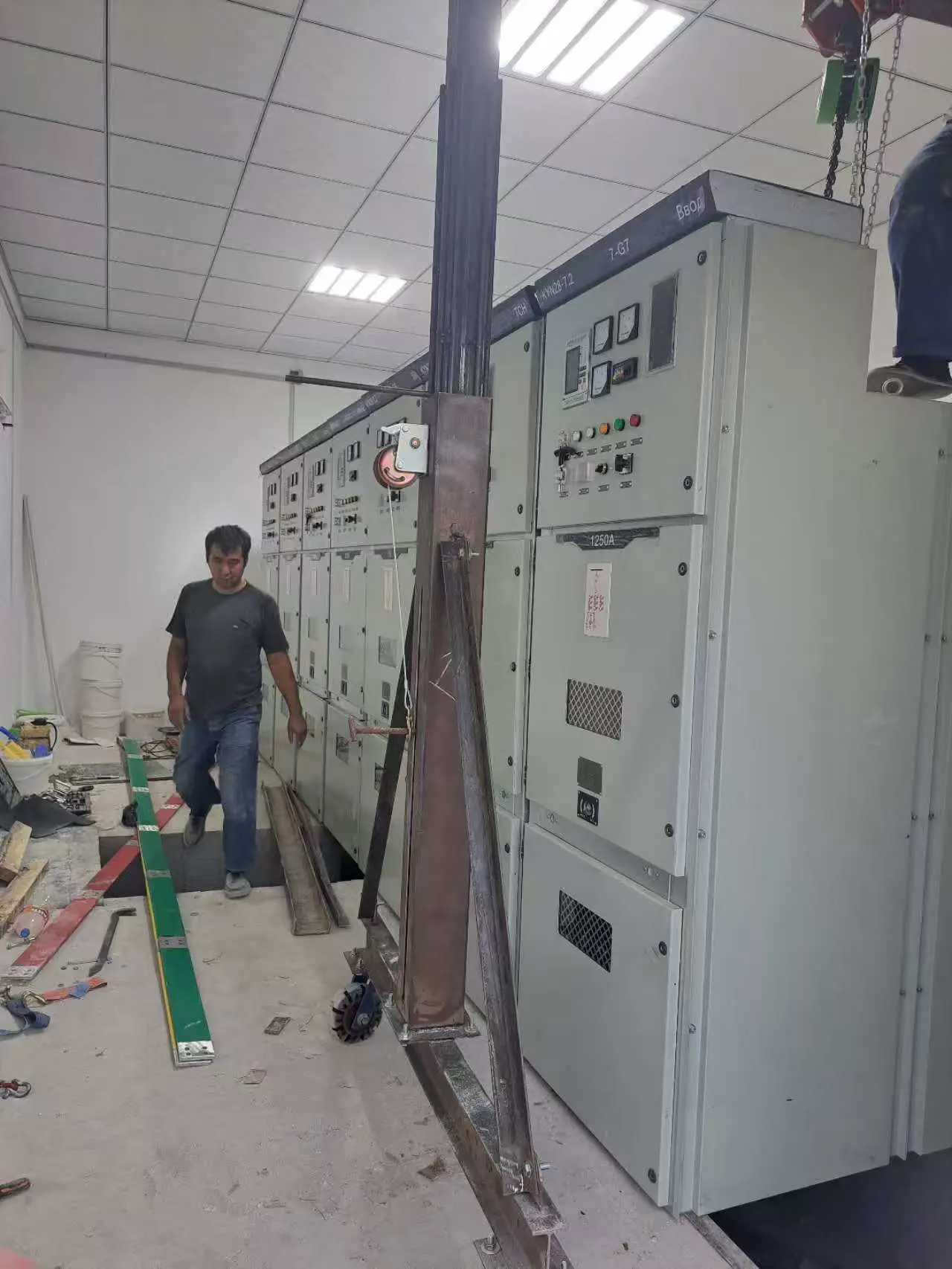

Figura 1 – Etapa de instalação do gabinete do quadro interno

A imagem mostra a sala de controle principal do projeto, onde oaparelhagem de média tensãofornecido pela nossa empresa está sendo instalado no local. O equipamento apresenta um design de gabinete padronizado, incorporando disjuntores embutidos, dispositivos de proteção e medição, bem como circuitos operacionais, fornecendo proteção confiável de distribuição de energia e funções de controle para a subestação para garantir a operação segura e estável do sistema de energia.

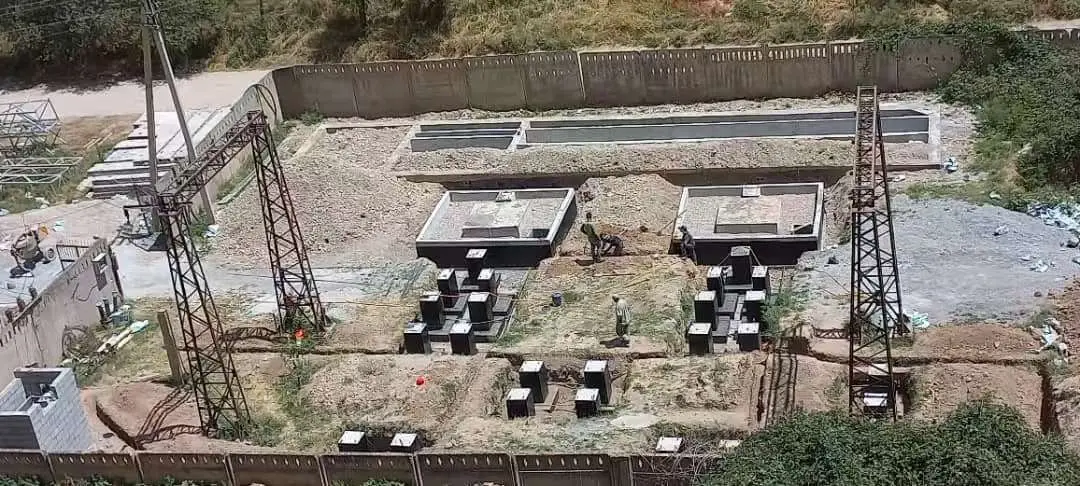

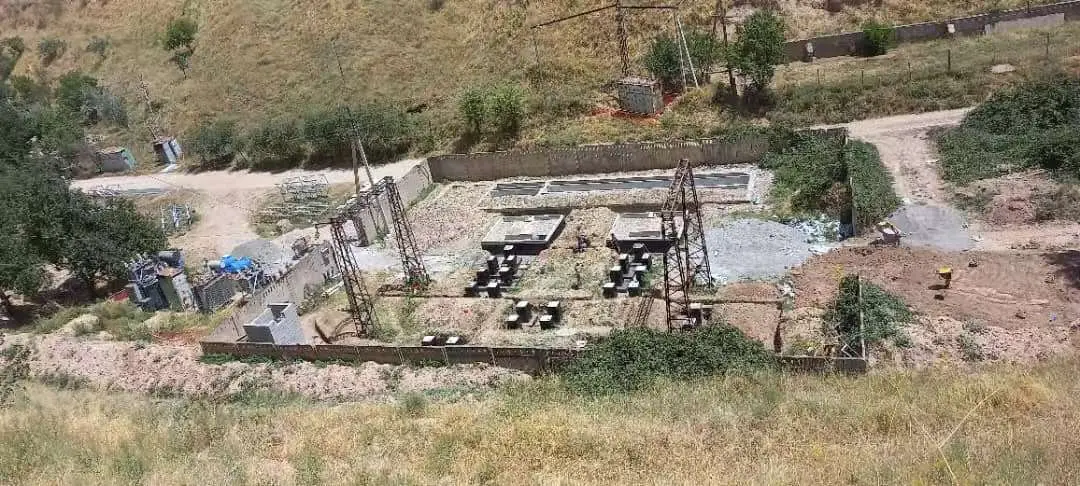

Figuras 2–4:O projecto está localizado numa zona montanhosa, onde estão a ser construídas simultaneamente fundações de engenharia civil e estruturas estruturais exteriores. As principais tarefas, como a concretagem da fundação do equipamento e a instalação da estrutura, foram concluídas no local, estabelecendo as bases para a subsequente instalação do equipamento principal. Nossa empresa forneceu suporte total durante todo o processo de construção, oferecendo assistência técnica e serviços de entrega de equipamentos para garantir o andamento do projeto em tempo hábil.

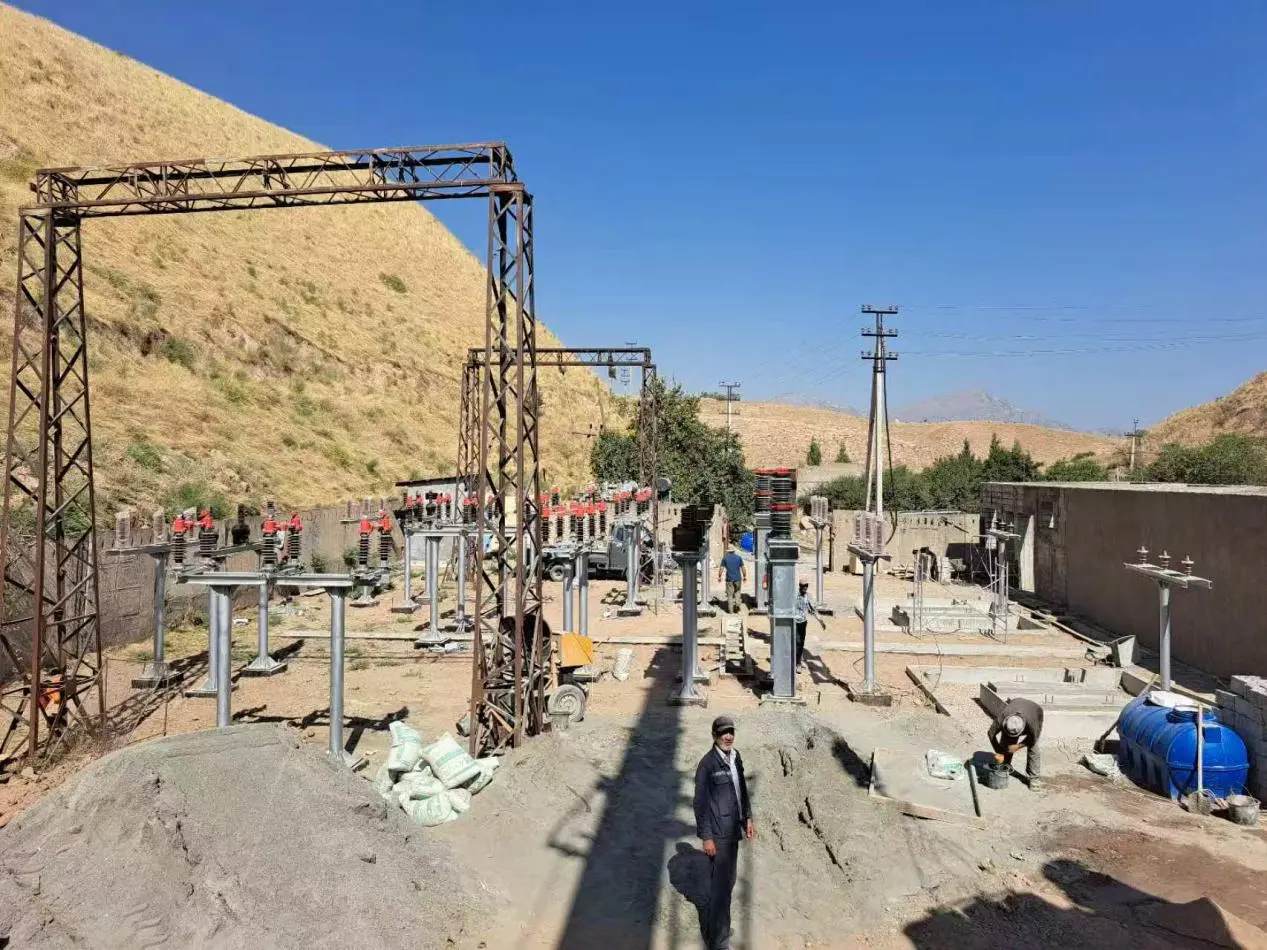

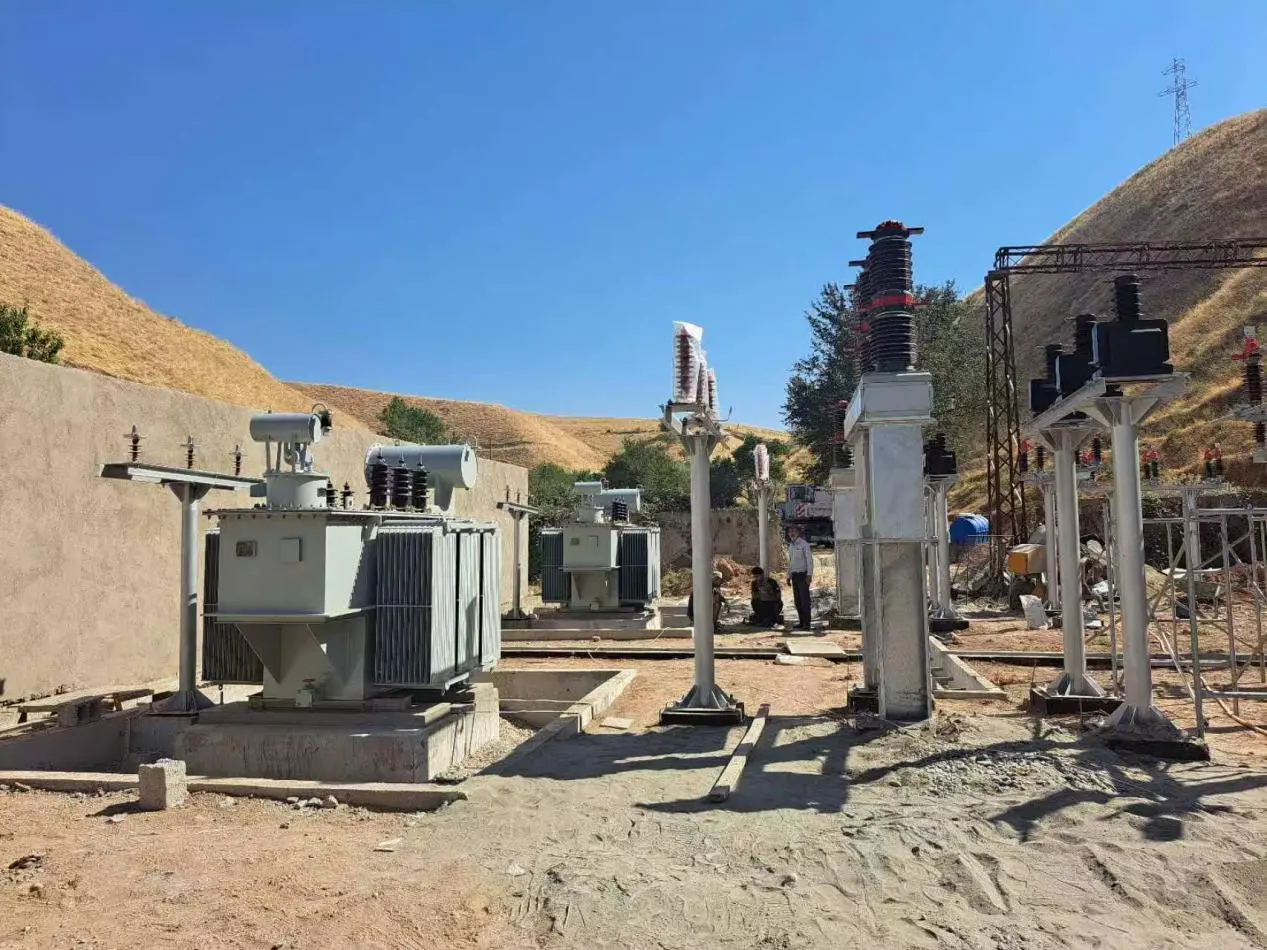

Figura 5 – Local de instalação dos principais equipamentos outdoor

O transformador principal, seccionadores de alta tensão e estrutura de barramento foram instalados sucessivamente. Todos os equipamentos externos de alta tensão fornecidos por nossa empresa passam por um rigoroso projeto de adaptabilidade ambiental para suportar variações extremas de temperatura local e condições climáticas arenosas, com componentes como isoladores e estruturas exibindo excelente resistência à corrosão e desempenho de isolamento.

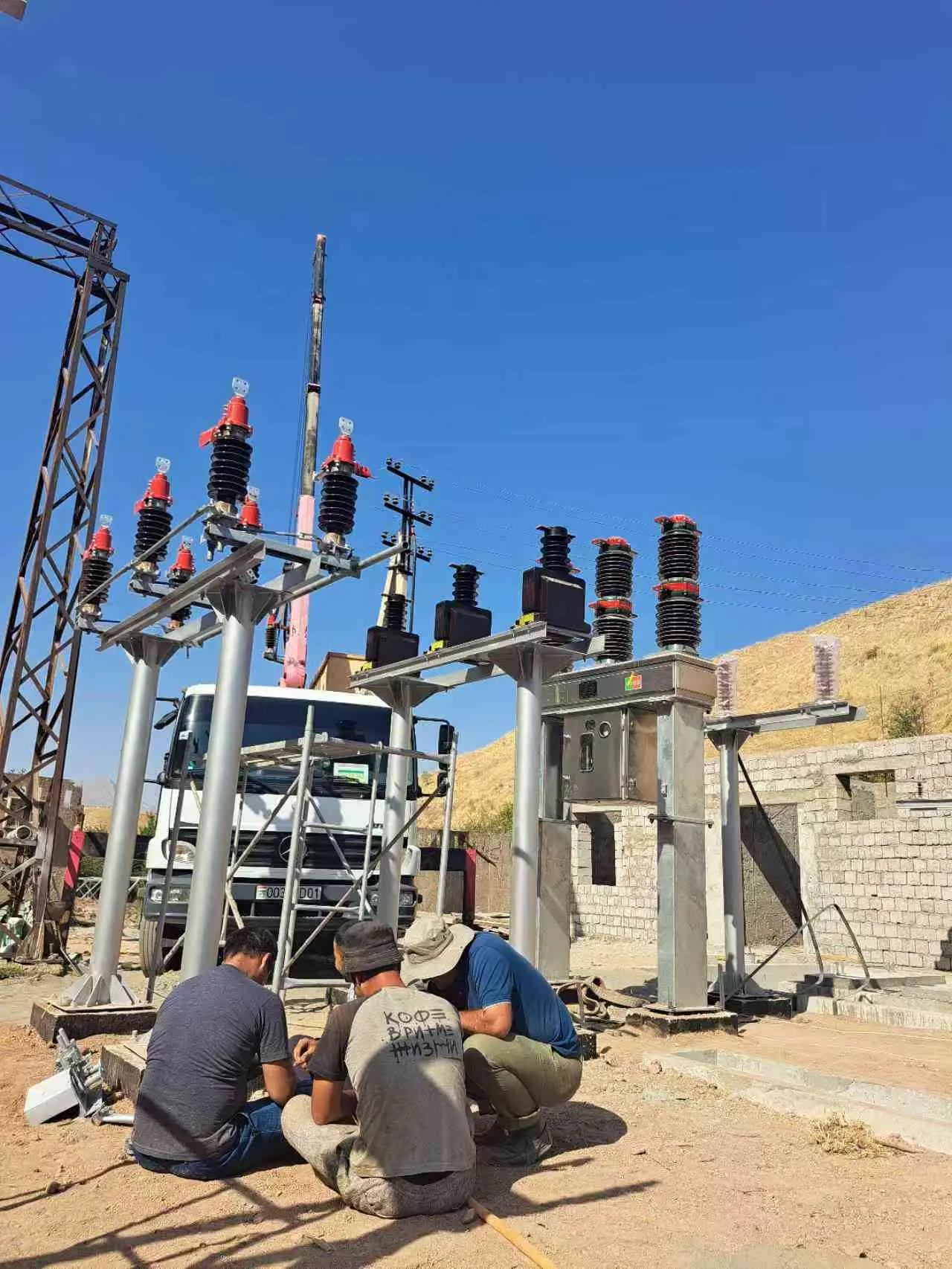

Figura 6 – Instalação e Comissionamento de Equipamentos de Alta Tensão

O equipamento de chave seccionadora de alta tensão está em fase de instalação e comissionamento. Nosso pessoal técnico colaborou com a equipe de construção para concluir o posicionamento, fiação e depuração do equipamento, garantindo uma operação confiável sob condições operacionais complexas e conformidade com os padrões de desempenho de isolamento.

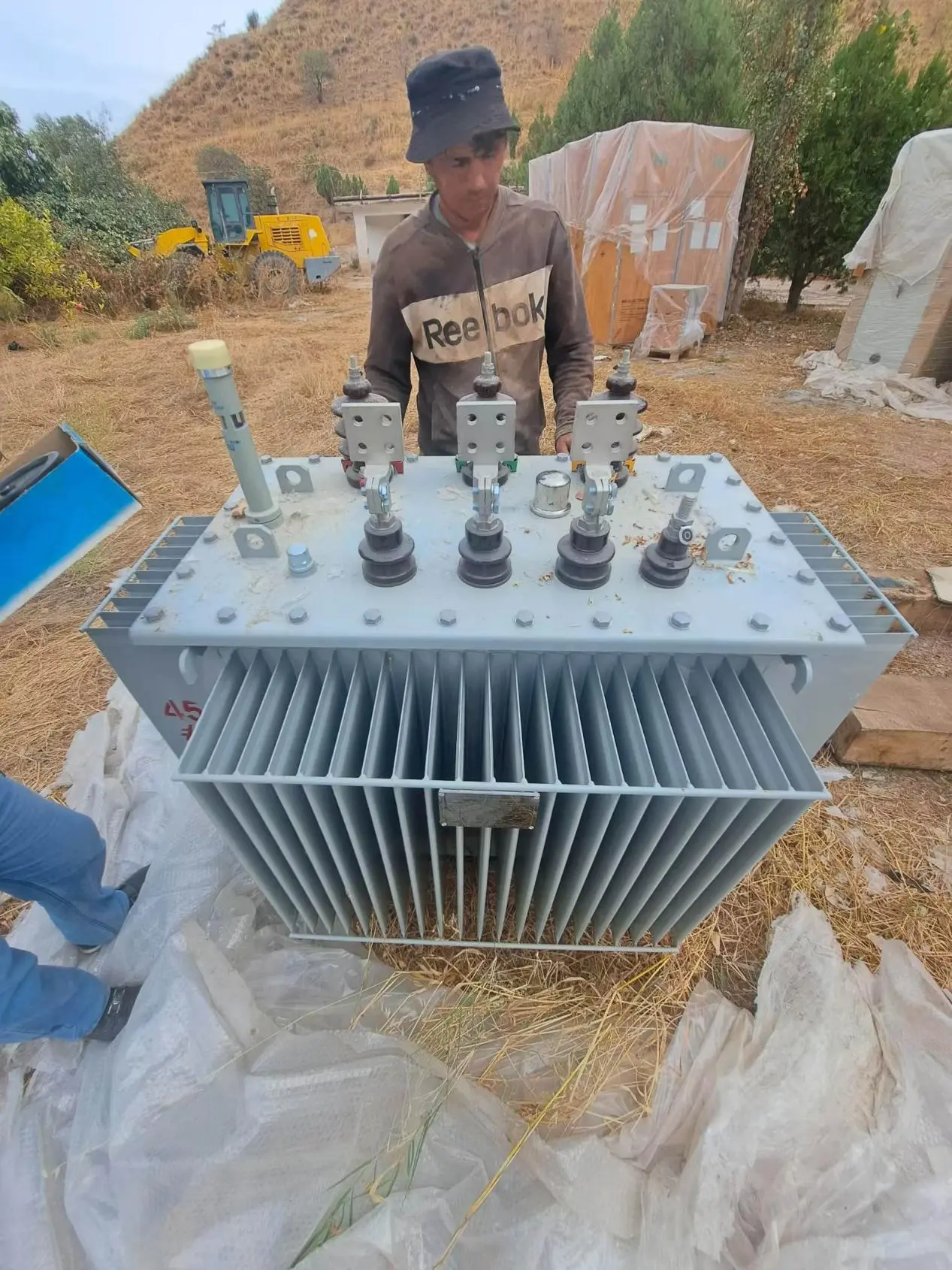

Figura 7 – Desembalagem e inspeção de aceitação do transformador

A inspeção de desembalagem e aceitação do transformador principal está em andamento no local. Todos os equipamentos passaram por rigorosos testes de fábrica antes do embarque e, na chegada, foram verificados em conjunto com a equipe de construção quanto à sua aparência, acessórios e documentação técnica para garantir que estão em boas condições e atendem a todos os requisitos de instalação no local.

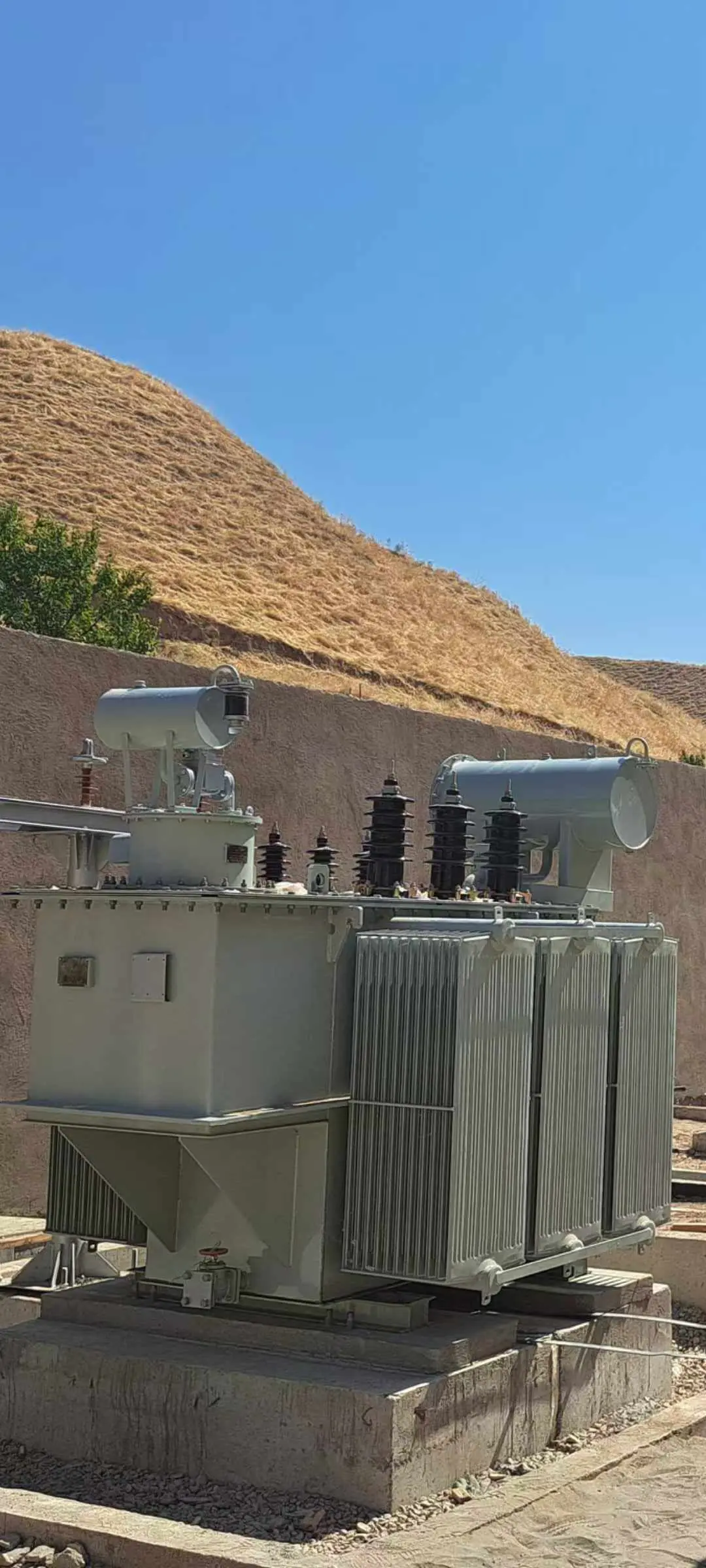

Figura 8 – Transformador principal instalado no local

O transformador principal foi instalado com sucesso no local, com uma base sólida e todos os acessórios devidamente montados. Apresentando projeto estrutural totalmente vedado, o equipamento oferece excelente dissipação de calor e desempenho de isolamento, proporcionando suporte essencial para conversão de tensão e transmissão de energia dentro da subestação.

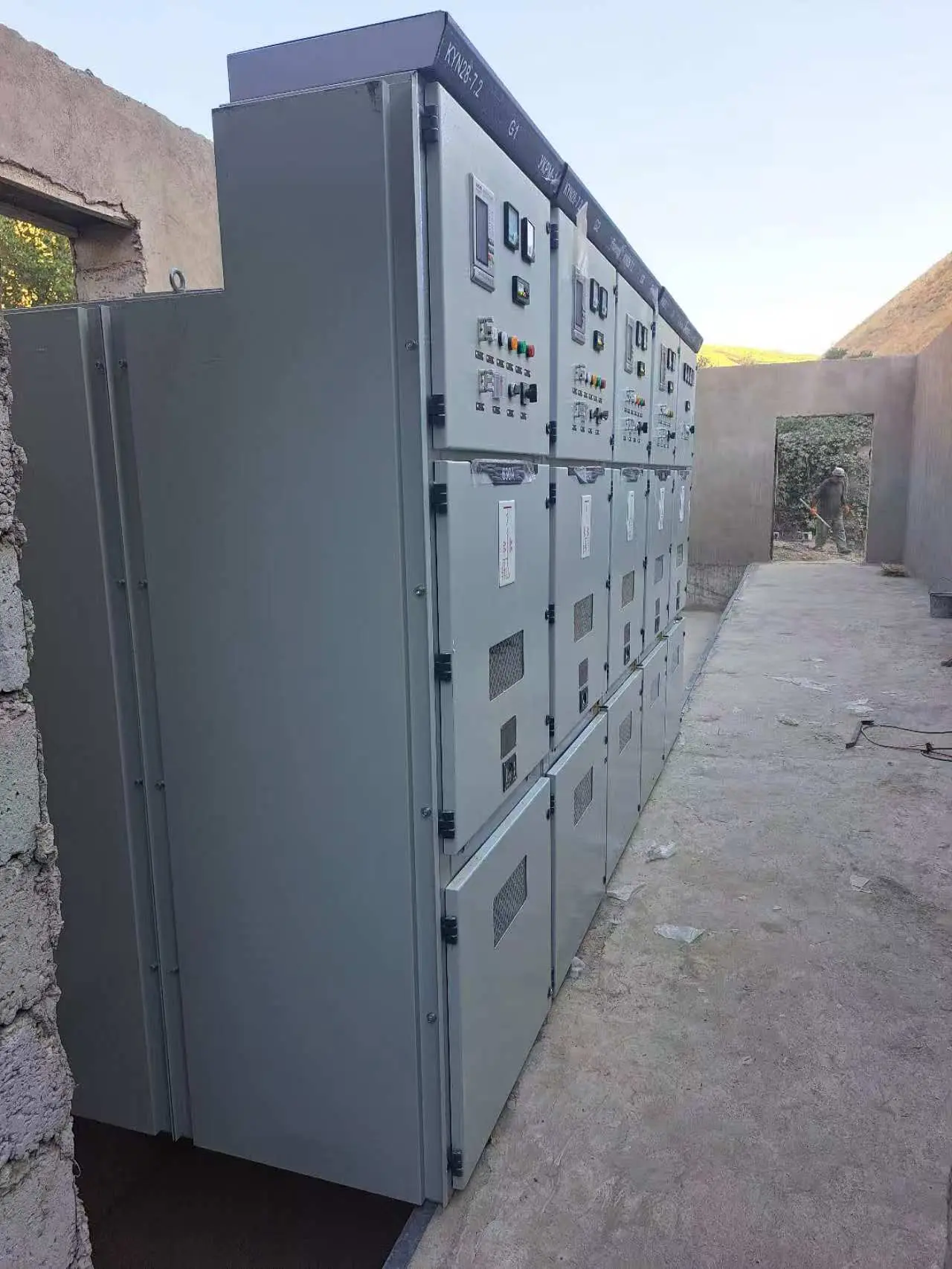

Figura 9 – Instalação do painel interno concluída

Todosaparelhagem de média tensãoas unidades na sala de controle foram totalmente instaladas e organizadas de maneira ordenada. Apresentando estrutura compacta e layout claro, essas unidades facilitam a operação, manutenção e inspeção subsequentes, servindo como componente central do sistema de distribuição de energia da subestação.

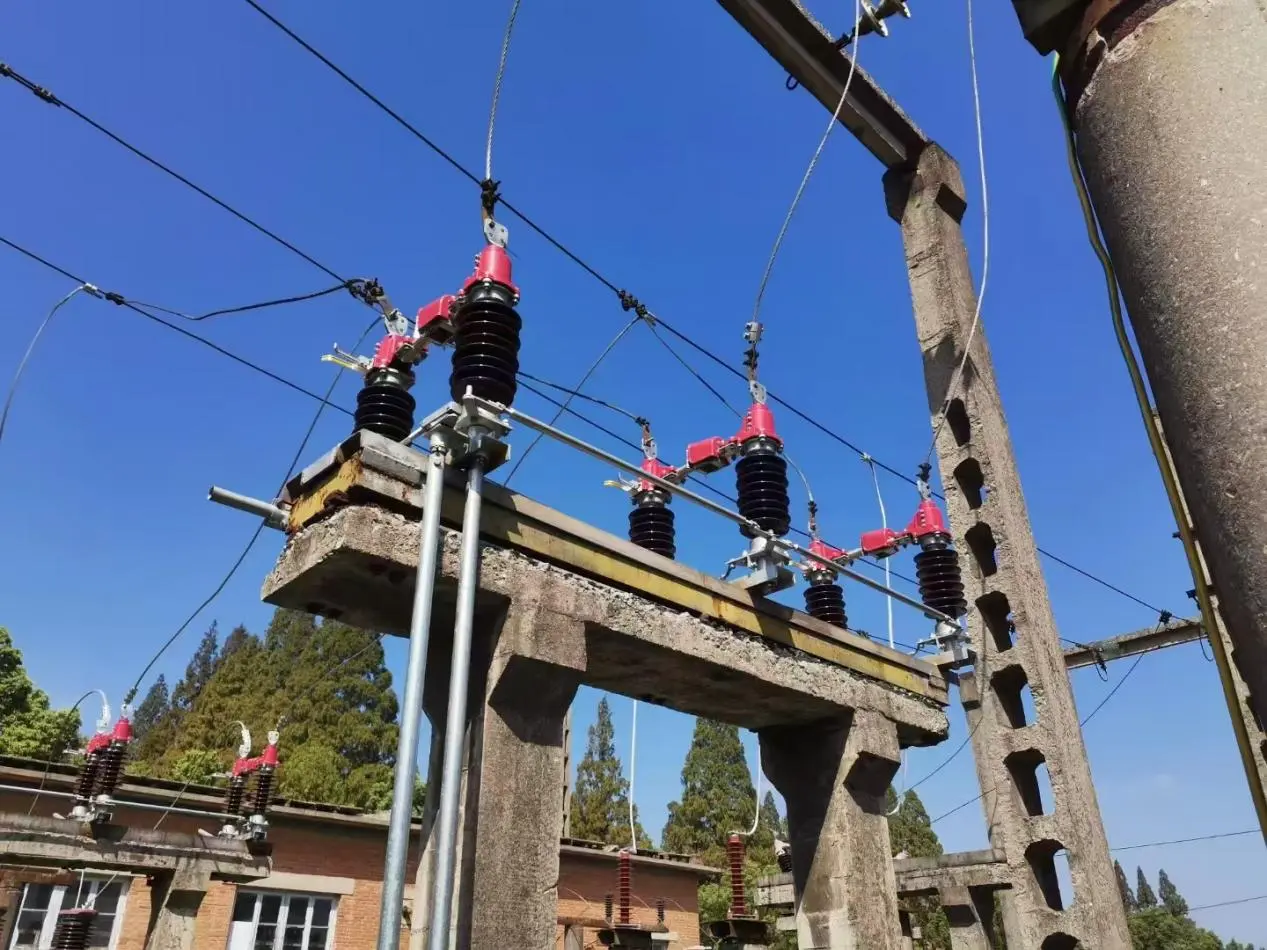

Figura 10: Projeto de renovação/atualização de chave de isolamento de alta tensão externa

Este projeto envolve a atualização e renovação de seccionadores externos de alta tensão em uma subestação antiga. O diagrama mostra o equipamento seccionador de nova geração fornecido pela nossa empresa, que foi instalado e comissionado com sucesso no local. Apresentando um projeto estrutural altamente confiável, o equipamento integra-se perfeitamente à infraestrutura existente da subestação e às configurações de fiação, melhorando significativamente a estabilidade operacional e a conveniência de manutenção, garantindo ao mesmo tempo segurança confiável para as operações da subestação.

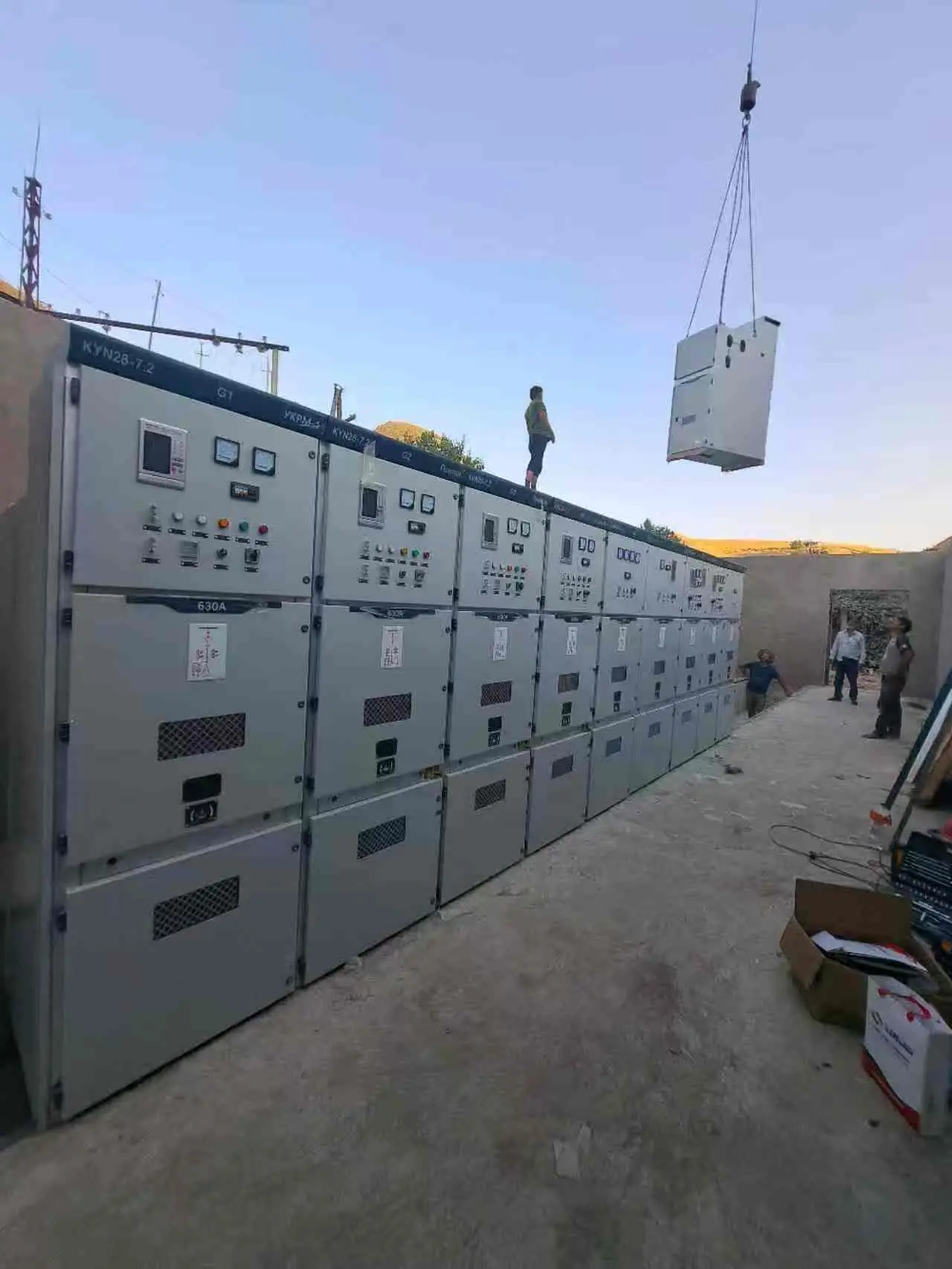

Figura 11: Projeto de instalação interna de quadro de média tensão

A imagem mostra o local de instalação doaparelhagem de média tensãona sala de controle principal de um projeto no exterior. Os conjuntos completos de painéis de média tensão da série KYN28 fornecidos por nossa empresa estão sendo instalados por meio de operações de içamento. Apresentando uma estrutura compacta e layout claro, esses gabinetes são equipados com dispositivos integrados de proteção e controle de medição, proporcionando funções confiáveis ​​de comutação, proteção e controle para o sistema de distribuição de energia da subestação. Todos os equipamentos passam por testes rigorosos e abrangentes antes do envio para garantir um desempenho estável e confiável durante a operação em campo.

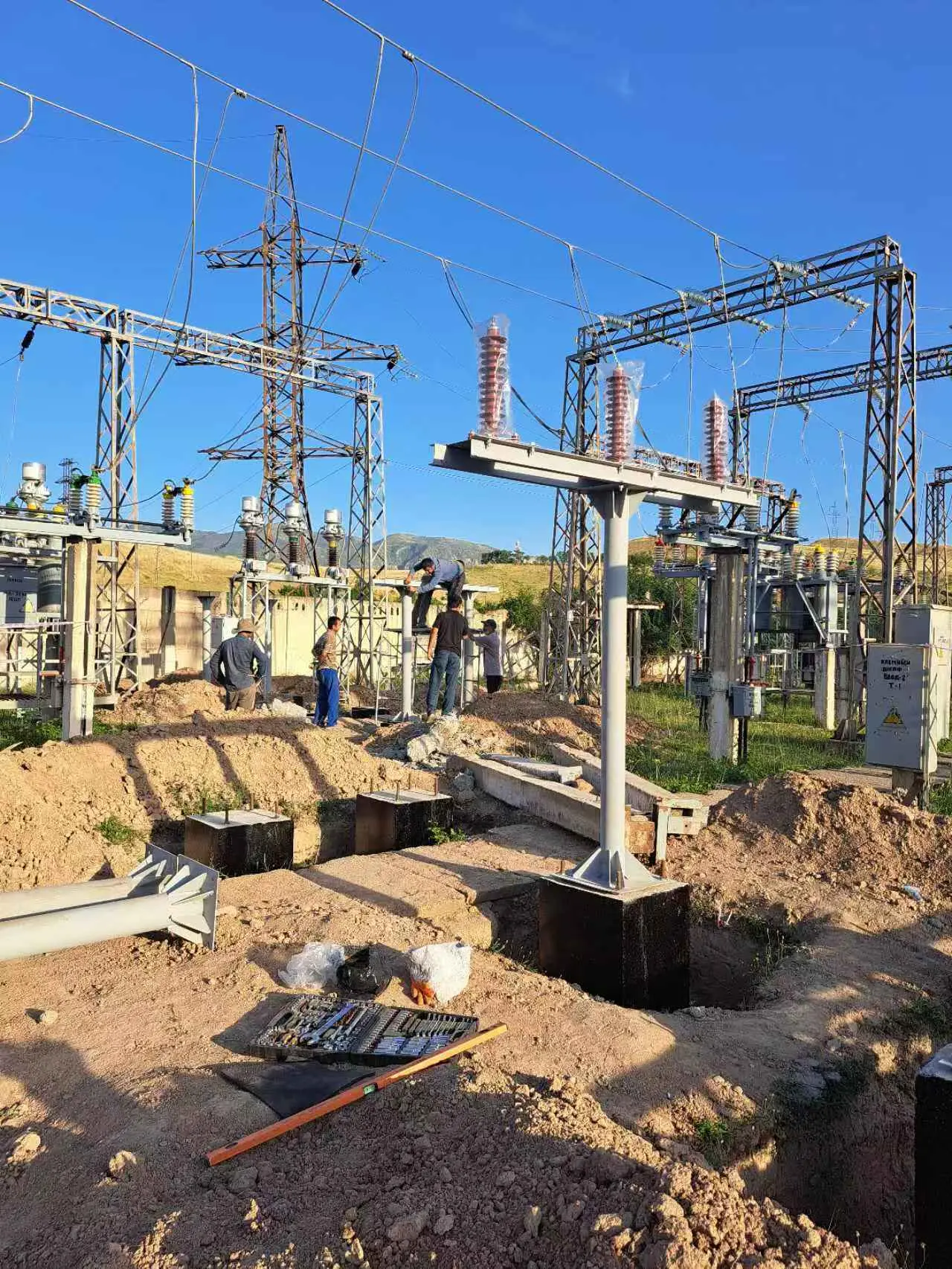

Figura 12: Local de instalação e comissionamento de equipamentos externos de alta tensão

A imagem mostra o local de instalação e comissionamento de equipamentos de alta tensão em uma subestação externa na Ásia Central. Nosso pessoal técnico trabalhou junto à equipe de construção para instalar e calibrar seccionadores de alta tensão, transformadores de corrente e outros componentes. Esses dispositivos são otimizados para as condições de vento e areia da região e flutuações significativas de temperatura, apresentando excelente resistência às intempéries e desempenho de isolamento para garantir uma operação estável a longo prazo em ambientes operacionais desafiadores.
