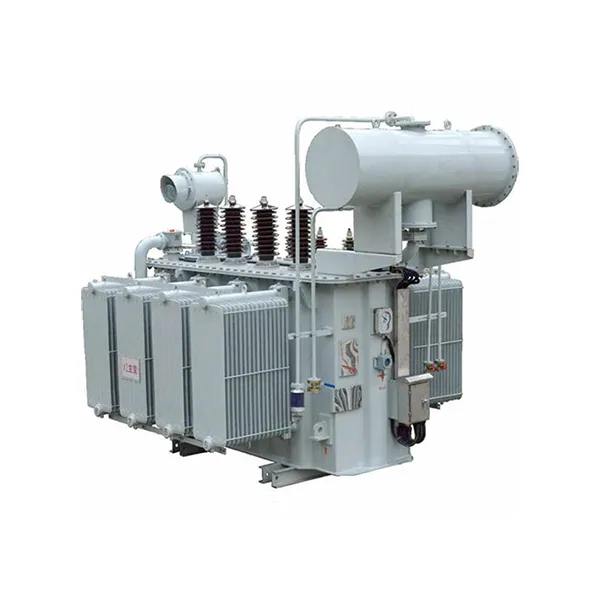

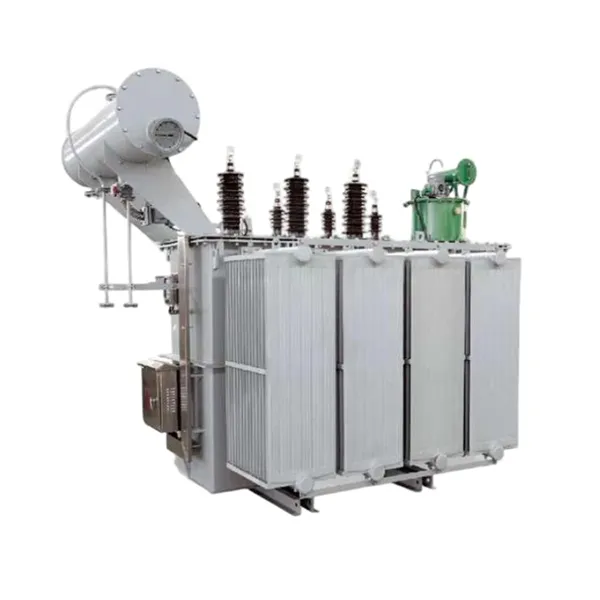

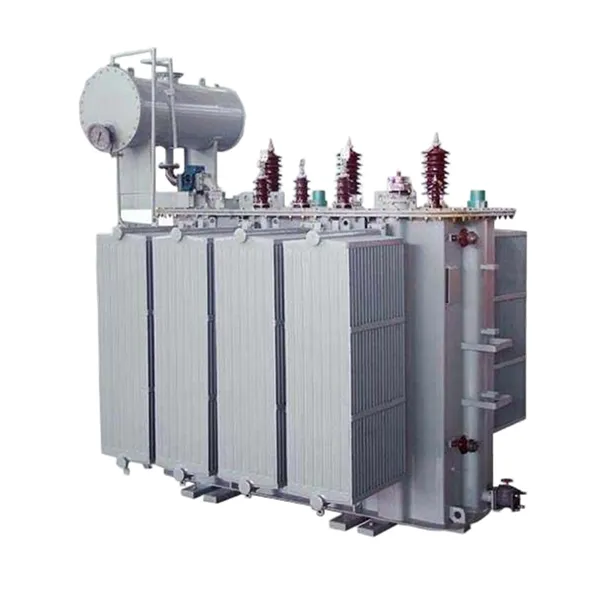

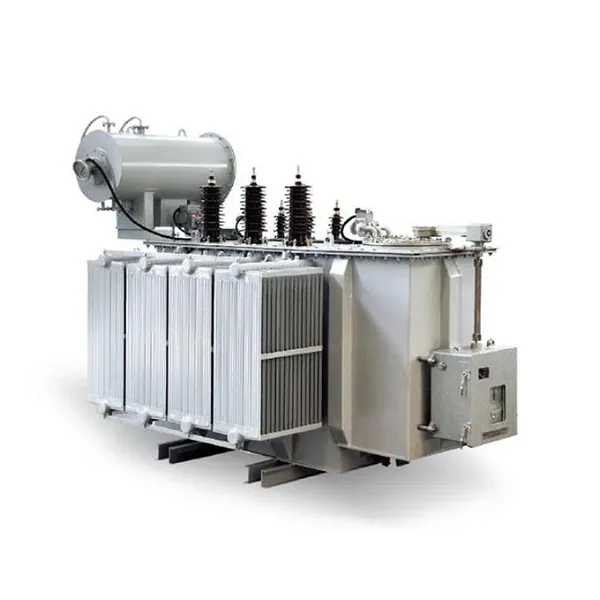

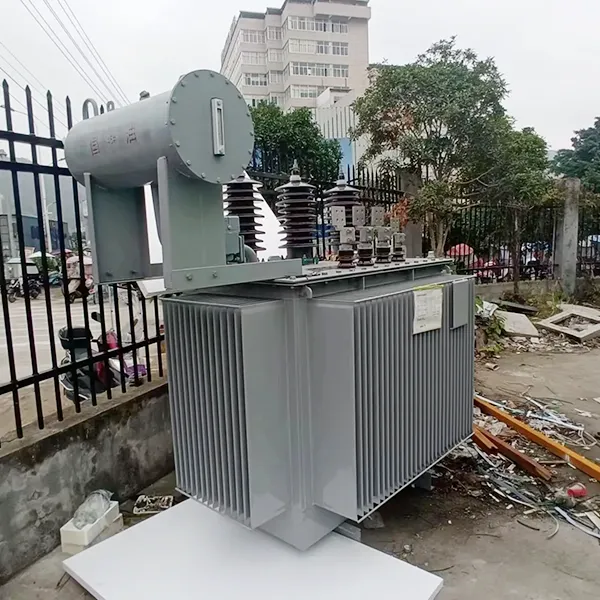

Intensifique o transformador elétrico trifásico de média tensão

Nosso transformador elétrico trifásico de média tensão é projetado para converter energia de baixa tensão (como 0,4kV) em saída de média tensão (como 11kV, 22kV ou 33kV), permitindo transmissão eficiente em longas distâncias ou integração em redes de distribuição. Este produto é essencial para projetos de energia renovável, instalações industriais e estações de energia que exigem elevação confiável de tensão.

O transformador possui um núcleo de aço silício de grão orientado de alta permeabilidade e enrolamentos de cobre isentos de oxigênio, garantindo perdas mínimas e alta estabilidade térmica. Osistema de refrigeração imerso em óleoproporciona dissipação de calor superior, enquanto a estrutura totalmente vedada protege contra contaminantes ambientais, reduzindo as necessidades de manutenção e prolongando a vida útil.

Parâmetro do produto (especificação)

Especificações típicas do transformador imerso em óleo trifásico (0,4kV / 11kV)

O equipamento padrão inclui

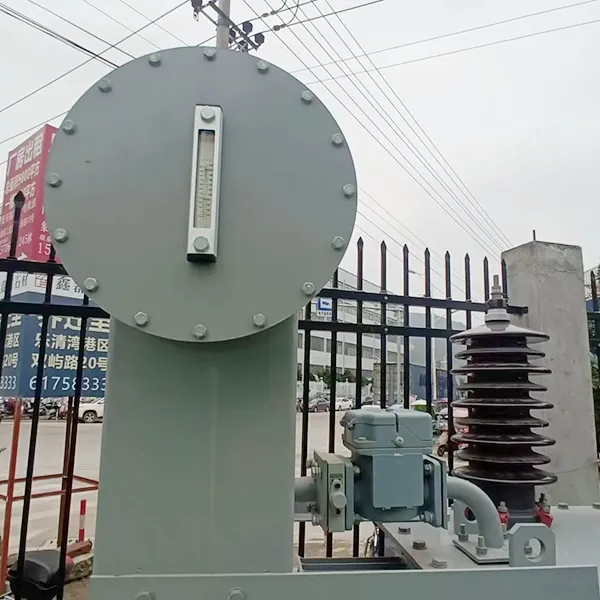

1. Medidor de nível de óleo com alarme de nível baixo

2. Válvula de alívio de pressão

3. Termômetro de discagem com contatos de alarme

4. Relé de gás opcional para detecção de falhas

Característica e aplicação do produto

Características

os transformadores elétricos trifásicos de média tensão atendem ou excedem os padrões internacionais - em conformidade com IEC 60076, ANSI C57.12, GB1094 e SANS 780, garantindo aplicabilidade e confiabilidade globais.

Projeto de tanque corrugado totalmente vedado - Elimina a necessidade de um conservador, evita a oxidação do óleo e a entrada de umidade, permitindo uma operação livre de manutenção por longos períodos.

Alta capacidade de sobrecarga e estabilidade térmica - O sistema de resfriamento imerso em óleo garante desempenho estável mesmo sob condições sustentadas de alta carga ou tensões de entrada flutuantes.

Operação de baixo ruído - A estrutura otimizada da junta central e o design de amortecimento de vibrações reduzem o ruído operacional, adequado para ambientes residenciais ou sensíveis ao ruído.

Estrutura compacta para instalação flexível - O design modular permite configurações montadas em poste, montadas em almofada ou em subestações, adaptando-se a locais com espaço limitado ou externos.

Capacidade robusta de resistência a curto-circuitos - Enrolamentos de baixa tensão do tipo folha e estruturas rígidas de suporte de bobina garantem a integridade mecânica sob condições de falha repentina.

Fácil instalação e baixa manutenção - Alças de elevação padronizadas, orifícios de montagem na base e opções de entrada de cabos simplificam a instalação no local; o design totalmente vedado minimiza a manutenção de rotina.

Longa vida útil com suporte vitalício - Projetado para uma vida operacional mínima de 30 anos, respaldado por suporte técnico vitalício e disponibilidade de peças sobressalentes.

Múltiplas faixas de derivação para regulação de tensão - Fornece opções de derivação de ±5%, ±2×2,5%, permitindo ajuste preciso de tensão para atender às variações da rede ou da carga.

Opções de fluido isolante ecologicamente corretos - Disponível com éster natural (óleo vegetal) ou fluidos isolantes de alto ponto de combustão para aplicações ecologicamente corretas.

Perguntas e respostas: principais insights do transformador Step Up

P: O que é um transformador Step Up?

A: Um transformador elevador aumenta a tensão de entrada baixa para uma tensão de saída mais alta. Tem menos voltas no enrolamento primário e mais voltas no enrolamento secundário. Este tipo de transformador é fundamental para sistemas de energia renovável, como parques solares e centrais eólicas, onde a energia gerada de baixa tensão deve ser intensificada para a transmissão da rede.

P: Como este transformador elevador melhora a eficiência energética?

R: Nosso transformador usa aço silício de grão orientado laminado a frio de alta permeabilidade com um design de núcleo de junta sobreposta escalonada. Isso reduz significativamente as perdas por histerese e por correntes parasitas, diminuindo as perdas sem carga e com carga em comparação com transformadores convencionais, o que reduz diretamente os custos operacionais.

P: Por que o sistema de resfriamento imerso em óleo é importante para aplicações intensificadas?

R: O óleo isolante fornece resistência dielétrica e dissipação de calor eficiente. Ele transfere calor do núcleo e dos enrolamentos para a superfície do tanque, garantindo uma operação estável mesmo sob condições contínuas de alta carga ou alta temperatura, típicas de aplicações de elevação.

P: Este transformador elétrico trifásico de média tensão pode ser usado ao ar livre?

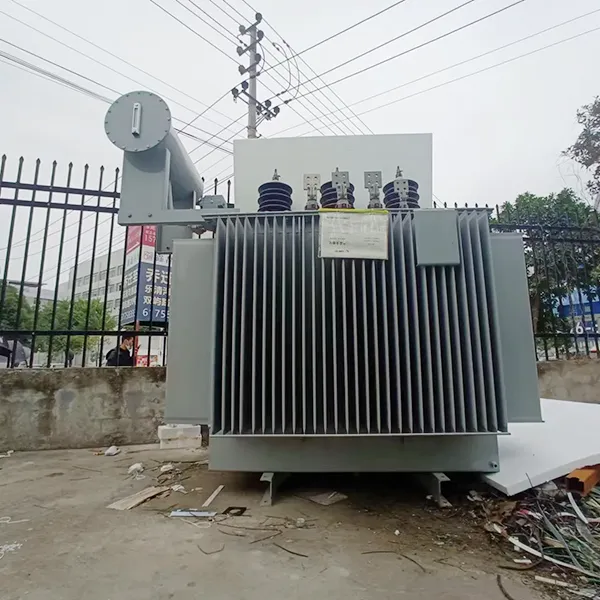

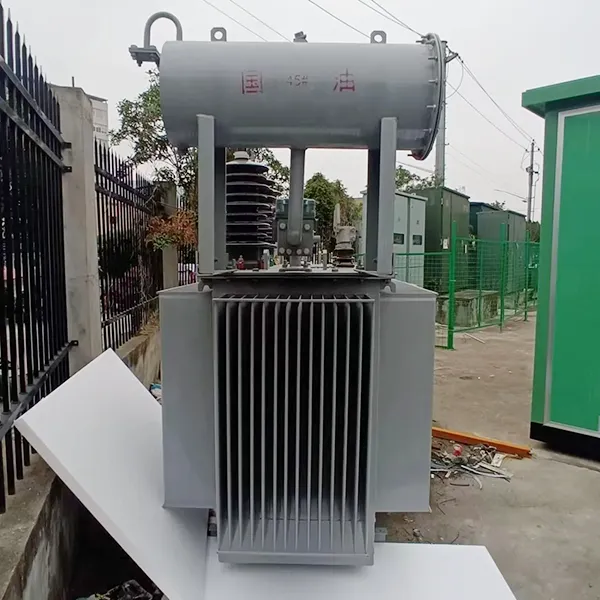

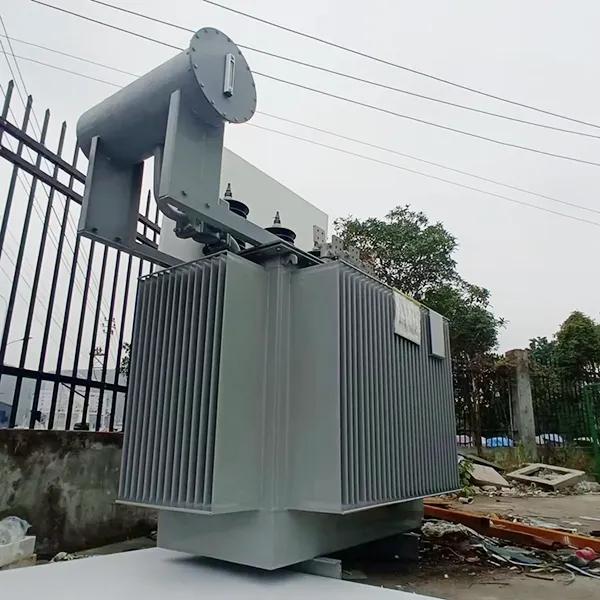

R: Sim. O design do tanque corrugado totalmente vedado protege os componentes internos contra umidade, poeira e ambientes corrosivos, tornando-o ideal para instalações externas, como usinas de energia solar, parques eólicos e subestações industriais.

Vantagens dos recursos

Custos operacionais significativamente reduzidos: O circuito magnético otimizado e os materiais de baixa perda reduzem as perdas de energia, reduzindo os custos de eletricidade ao longo da vida útil do transformador.

Alta confiabilidade operacional: O design avançado de resistência a curto-circuitos e os sistemas de isolamento aprimorados garantem uma operação estável mesmo sob flutuações da rede ou condições de falha.

Baixas exigências de manutenção: A estrutura totalmente vedada elimina a necessidade de troca de óleo e reduz a frequência de inspeções, minimizando o tempo de inatividade e as despesas de manutenção.

Design compacto e adaptável: A estrutura modular permite instalação flexível em ambientes com espaço limitado, enquanto interfaces padronizadas simplificam a integração com equipamentos de manobra e sistemas de controle.

Produtos Adaptam-se ao Meio Ambiente

Cenários de aplicação

Sistemas de Energia Renovável: Ideal para parques solares e centrais eólicas para aumentar a energia gerada de baixa tensão para níveis de média tensão para ligação à rede.

Instalações Industriais: Utilizadas em fábricas e indústrias pesadas onde a energia de baixa tensão de geradores ou inversores deve ser elevada para distribuição.

Projetos de infraestrutura: Adequado para aeroportos, ferrovias e data centers que exigem elevação de tensão confiável para sistemas de energia principais ou de backup.

Centrais de Energia: Aplicado em estações de geração de energia de pequena escala onde a tensão deve ser aumentada para transmissão em longas distâncias.

Detalhes de produção

Material e Processo Central

O núcleo do transformador elevador é construído usando aço silício de grão orientado, laminado a frio e de alta permeabilidade, com um design de junta sobreposta escalonada. O núcleo é cortado com precisão e empilhado automaticamente para garantir distribuição uniforme do fluxo magnético, minimizando perdas sem carga e corrente de magnetização.

Estrutura sinuosa

Os enrolamentos de alta e baixa tensão são enrolados com condutores de cobre isentos de oxigênio. Os enrolamentos de baixa tensão utilizam uma estrutura metálica ou helicoidal com dutos de óleo longitudinais, aumentando a resistência mecânica e a capacidade de suportar curto-circuito.

Sistema de Isolamento e Refrigeração

É utilizado óleo mineral de alta qualidade ou fluido isolante de alto ponto de combustão ecologicamente correto. O sistema de isolamento de óleo-papel passa por processos de secagem a vácuo e enchimento de óleo para eliminar a umidade residual e o ar, garantindo alta rigidez dielétrica e confiabilidade a longo prazo.

Tanque e Vedação

O design do tanque corrugado proporciona compensação de expansão térmica sem a necessidade de conservador. A estrutura totalmente vedada evita a oxidação do óleo e a entrada de umidade, reduzindo a frequência de manutenção e prolongando a vida útil do óleo.

Perguntas e Respostas: Produção e Garantia de Qualidade

P: Como você garante a capacidade de resistência a curto-circuito do transformador trifásico imerso em óleo?

R: Nossos transformadores passam por testes de curto-circuito em laboratórios reconhecidos nacionalmente. A combinação de enrolamentos de folha, suportes rígidos de bobina e fixadores de travamento automático garantem que a estrutura permaneça intacta sob condições de falha repentina.

P: Quais padrões de qualidade você segue?

R: Todos os produtos são projetados, fabricados e testados de acordo com os padrões IEC 60076, GB1094 e ISO 9001:2015. Cada unidade passa por testes abrangentes de rotina e de tipo antes da entrega.

O projeto e teste de transformadores devem obedecer às seguintes normas:

GB1094.1~2-1996, GB1094.3-2003, GB1094.5-2008 《Transformadores de potência》

GB/T6451-2015 《Especificações e requisitos técnicos para transformadores de potência imersos em óleo》

JB/T3837-2010 《Método de compilação de designações de tipo para produtos de transformadores》

GB/T311.1-3.11-97 《Coordenação de isolamento e técnicas de teste de alta tensão para equipamentos de transmissão e transformação de alta tensão》

GB10237-88 《Níveis de isolamento e testes dielétricos para transformadores de potência - folgas de ar para isolamento externo》

GB7595-87 《Padrão de qualidade para óleo de transformador em serviço》

GB7328-87 《Medição do nível sonoro para transformadores》

GB7534-87 《Medição de Descarga Parcial》

GB/T15164-94 《Guia de carregamento para transformadores de potência imersos em óleo》

DL/T586-95 《Guia Técnico para Supervisão de Fabricação de Usuários de Equipamentos Elétricos》

GB/T311.1-3.11-97 《Coordenação de isolamento e técnicas de teste de alta tensão para equipamentos de transmissão e transformação de alta tensão》

GB2536-1990 《Óleo de transformador》

JB/T56011-92 《Classificação de qualidade de produto para transformadores de potência imersos em óleo》

ZBK41005-89 《Nível sonoro de transformadores 6-220KV》
