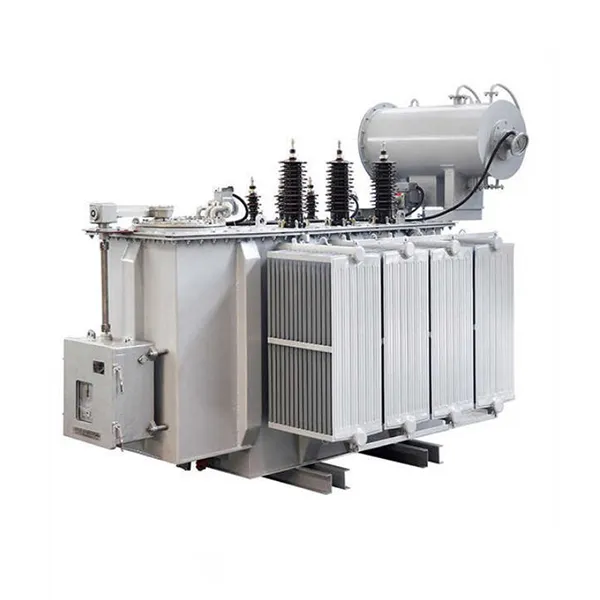

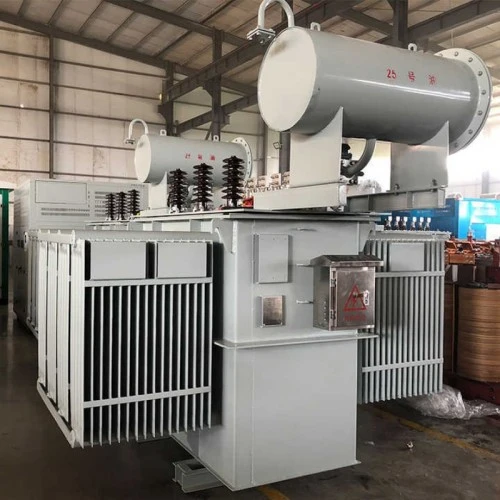

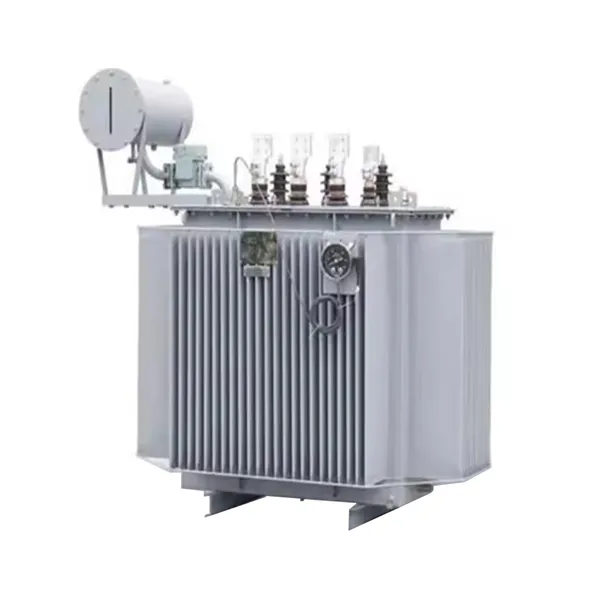

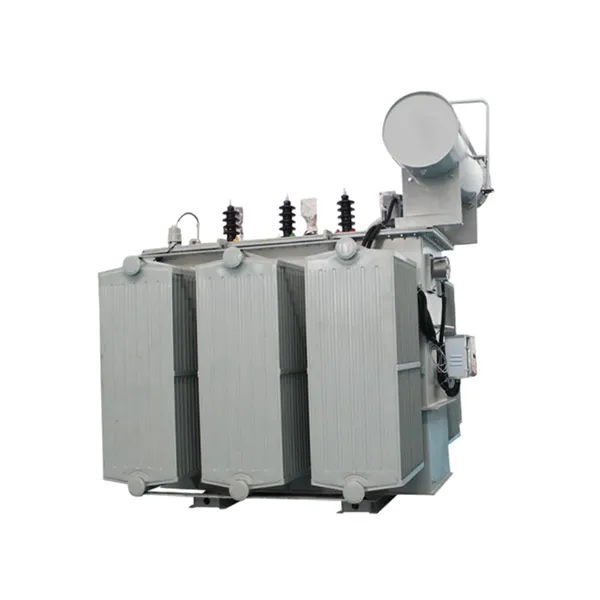

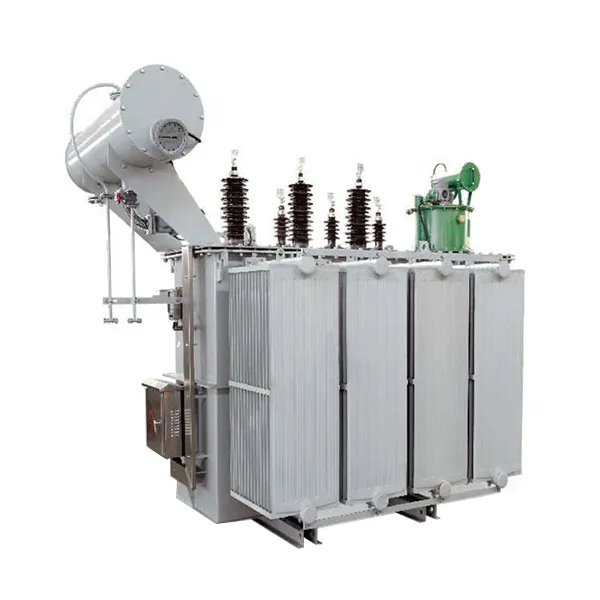

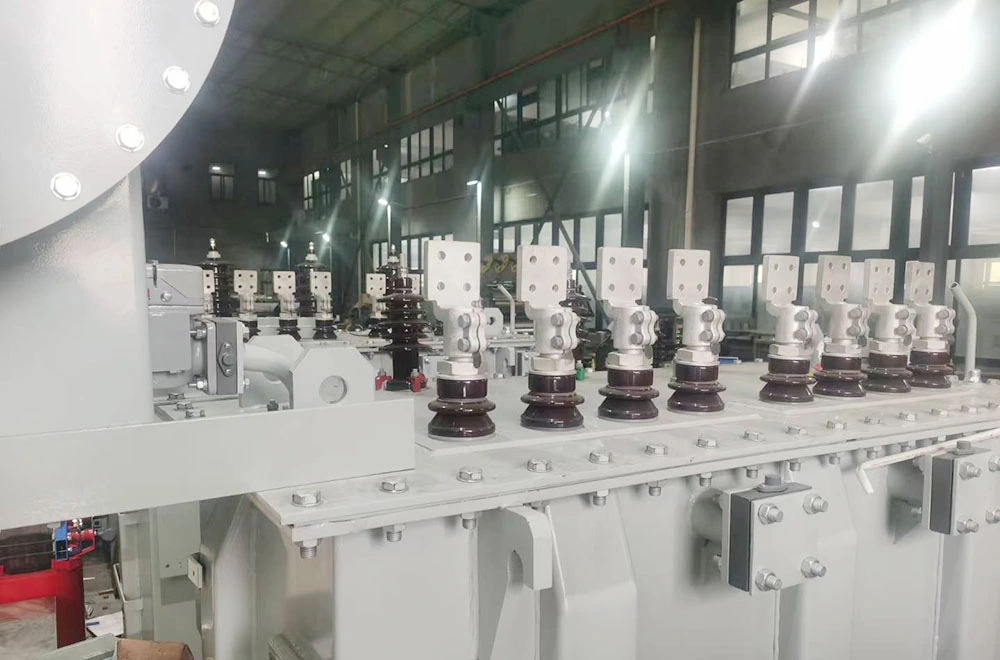

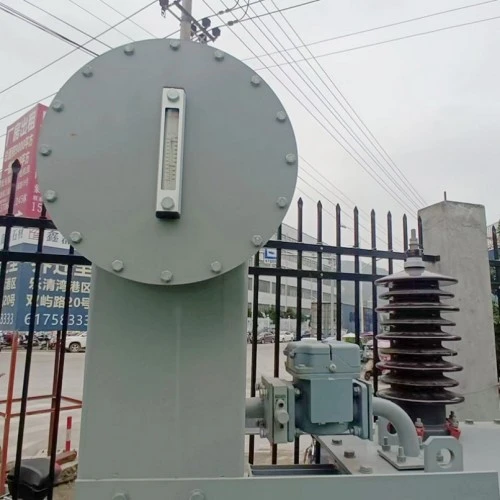

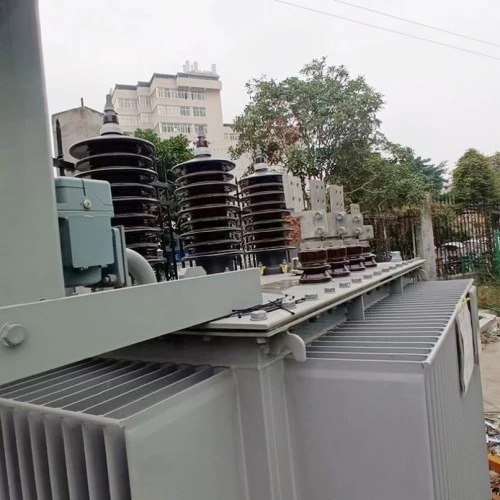

Transformador de alta tensão externo imerso em óleo 500kva

Este transformador trifásico de alta tensão externo imerso em óleo, classificado em 500kVA, foi projetado para reduzir altas tensões, como 10kV ou 35kV, para níveis de baixa tensão, como 0,4kV, tornando-o ideal para sistemas de distribuição de terminais. O transformador possui um núcleo construído a partir de aço silício de grão orientado laminado a frio de alta permeabilidade com um design de junta sobreposta escalonada, reduzindo efetivamente a histerese e as perdas por correntes parasitas. Os valores de perda sem carga superam significativamente os padrões nacionais.

Os enrolamentos de alta e baixa tensão são feitos de condutores de cobre isentos de oxigênio. O enrolamento de baixa tensão adota uma configuração enrolada em folha com dutos de óleo longitudinais, melhorando substancialmente a resistência mecânica e a capacidade de suportar curto-circuito. O design do tanque corrugado totalmente vedado proporciona excelente dissipação de calor enquanto compensa automaticamente as alterações no volume de óleo. Este design evita o contato entre o óleo isolante e o ar ambiente, eliminando a oxidação do óleo e a entrada de umidade, prolongando assim a vida útil.

O transformador imerso em óleo suporta múltiplas faixas de derivação (±5%, ±2×2,5%) para acomodar flutuações de tensão da rede. Sua construção compacta e robusta é adequada para instalações externas montadas em postes, plataformas ou no nível do solo, garantindo desempenho confiável em diversas condições climáticas.

Parâmetro do produto (especificação)

Característica e aplicação do produto

Principais recursos

Alta eficiência energética: utiliza aço silício de alta permeabilidade e uma estrutura central otimizada, reduzindo a perda sem carga em mais de 15% em comparação com produtos convencionais, proporcionando economia de energia mensurável ao longo da vida útil do equipamento.

Construção Totalmente Vedada: O design do tanque corrugado elimina a necessidade de um conservador, evitando a oxidação do óleo e a absorção de umidade, permitindo uma operação livre de manutenção.

Resistência superior às intempéries: Opera de forma confiável em temperaturas ambientes que variam de -25°C a +40°C e em altitudes de até 1.000 metros. A proteção IP54 garante resistência à poeira e chuva.

Alta capacidade de resistência a curto-circuitos: Os enrolamentos são reforçados mecanicamente com um sistema de fixação robusto, tendo passado em testes de impacto de curto-circuito para garantir a segurança durante falhas na rede.

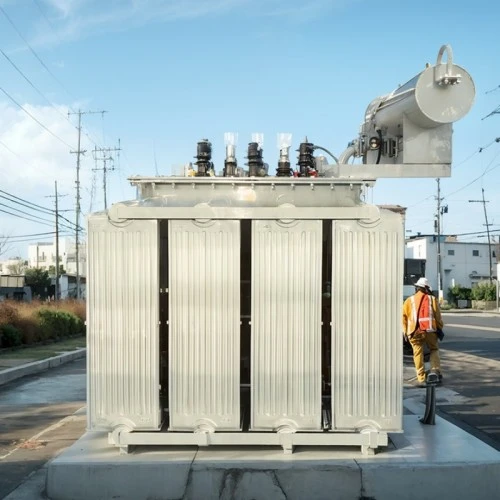

Instalação flexível: As dimensões compactas suportam instalação montada em poste, plataforma ou ao nível do solo, adaptando-se às restrições de locais urbanos e rurais.

Principais cenários de aplicação

Redes de distribuição de energia urbana: adequadas para áreas residenciais, distritos comerciais e parques industriais onde é necessária uma distribuição terminal confiável.

Instalações Industriais: Fornece energia estável de baixa tensão para fábricas, linhas de processamento e máquinas pesadas, lidando com cargas flutuantes com facilidade.

Projetos de Energias Renováveis: Amplamente utilizados em sistemas de geração de energia fotovoltaica e eólica para aplicações de intensificação ou distribuição, com forte adaptabilidade a ambientes externos.

Construção de infraestrutura: implantada em aeroportos, sistemas de metrô, hospitais e data centers onde a alta confiabilidade do fornecimento de energia é crítica.

Fonte de alimentação temporária e de emergência: O design compacto e transportável o torna ideal para subestações temporárias ou cenários de reparos de emergência.

Detalhes de produção

Material principal e processo de fabricação

O núcleo é fabricado usando aço silício de grão orientado laminado a frio de alta permeabilidade com um projeto de junta sobreposta escalonada de 45°. As laminações do núcleo são cortadas com precisão e empilhadas automaticamente para garantir juntas firmes e caminhos magnéticos uniformes. O núcleo é firmemente preso com fita de vidro semi-seca, minimizando a vibração e o ruído e reduzindo as perdas sem carga.

Estrutura sinuosa

Os enrolamentos de alta e baixa tensão são enrolados com condutores de cobre isentos de oxigênio, oferecendo alta condutividade elétrica e baixas perdas resistivas. O enrolamento de baixa tensão adota uma configuração enrolada em folha com isolamento uniforme entre camadas e dutos de óleo longitudinais, aumentando significativamente a resistência mecânica e a capacidade de suportar curto-circuito.

Sistema de Isolamento e Refrigeração

O óleo isolante mineral de alta qualidade serve tanto como meio dielétrico quanto como refrigerante, proporcionando excelente estabilidade química e rigidez dielétrica. O sistema de isolamento de óleo-papel passa por rigorosos processos de secagem a vácuo e enchimento de óleo para eliminar a umidade residual e as bolhas de ar, garantindo uma tensão de início de descarga parcial bem acima dos requisitos padrão.

Estrutura do Tanque e Vedação

O tanque apresenta um design de painel corrugado que proporciona dissipação de calor e compensação de expansão térmica, eliminando a necessidade de um conservador externo. A estrutura totalmente vedada evita a oxidação do óleo e a entrada de umidade, garantindo uma operação livre de manutenção durante toda a vida útil do transformador. Uma válvula de alívio de pressão e um medidor de nível de óleo são fornecidos como recursos de segurança padrão.

Garantia de qualidade e testes

Cada transformador de alta tensão externo imerso em óleo passa por testes abrangentes de rotina e de tipo antes da entrega, incluindo medições de perda sem carga e perda de carga, testes de impedância de curto-circuito, testes de resistência a sobretensão induzida, testes de descarga parcial e testes de impulso de raio. Todos os principais indicadores de desempenho excedem os requisitos das normas nacionais e das especificações IEC, garantindo uma operação estável a longo prazo sob condições de campo complexas.

Perguntas e respostas: principais insights do produto

Q1: O que é um transformador de alta tensão externo imerso em óleo de 500kVA e onde ele é usado?

R: Este transformador reduz altas tensões, como 10kV ou 35kV, para níveis de baixa tensão, como 0,4kV, com capacidade de 500kVA. É amplamente utilizado em redes de distribuição urbana, parques industriais, projetos de energia renovável e aplicações de infraestrutura onde a instalação externa e a confiabilidade a longo prazo são essenciais.

Q2: O que torna este transformador energeticamente eficiente?

R: A eficiência energética é alcançada através do uso de aço silício de grão orientado de alta permeabilidade e um projeto de junta central otimizado. Estas características reduzem as perdas sem carga em mais de 15% em comparação com produtos convencionais, levando a poupanças substanciais de electricidade durante a vida útil do transformador.

Q3: Quais são os benefícios da construção totalmente vedada?

R: O tanque corrugado totalmente selado elimina a necessidade de um conservador e sistema de respiro. Evita que o óleo isolante entre em contato com o ar atmosférico, evitando oxidação e absorção de umidade. Isto reduz os requisitos de manutenção e prolonga a vida útil do óleo e do transformador.

Q4: Como funciona este transformador em condições de curto-circuito?

R: O transformador externo de alta tensão imerso em óleo de 500kVA foi projetado com uma estrutura de enrolamento reforçada mecanicamente e um sistema de fixação robusto. Ele passou com sucesso nos testes de impacto de curto-circuito em laboratórios de testes reconhecidos nacionalmente, garantindo desempenho confiável e segurança durante falhas na rede.

Q5: Que garantia e suporte pós-venda são fornecidos?

R: Oferecemos uma garantia de 5 anos cobrindo defeitos de fabricação sob uso normal. São fornecidos suporte técnico vitalício e disponibilidade de peças de reposição. Em caso de falha, respondemos dentro de uma hora após a notificação e enviamos pessoal técnico dentro de 24 horas para o país. O transformador foi projetado para uma vida útil não inferior a 30 anos.

Por que escolher a Lugao Power?

Certificação e Garantia de Qualidade

Sistema de Gestão de Qualidade ISO 9001:2008 Certificado

Marcação CE

Relatórios de teste de tipo do Centro Nacional de Supervisão e Teste de Qualidade de Transformadores

100% de testes de rotina antes da entrega: perda sem carga, perda de carga, impedância de curto-circuito, sobretensão induzida, descarga parcial, impulso de raio e muito mais

Embalagem e Entrega

Embalagem: Caixa de madeira ou embalagem resistente às intempéries, adequada para transporte marítimo, terrestre ou ferroviário

Condição de envio: Cheio de óleo, selado, acompanhado de relatórios de teste de fábrica, manuais de instruções e desenhos de instalação

Acessórios padrão: medidor de nível de óleo, válvula de alívio de pressão, termômetro com mostrador, buchas, parafusos de aterramento e conjunto completo de ferragens

Compromisso de serviço pós-venda

Garantia de 5 anos: Reparo ou substituição gratuita para problemas de qualidade decorrentes do uso normal após o comissionamento.

Suporte de serviço vitalício: Assistência técnica e disponibilidade de peças de reposição durante todo o ciclo de vida do produto.

Vida útil de 30 anos: Construído com materiais de alta qualidade para garantir confiabilidade a longo prazo.

Resposta de Emergência: Resposta dentro de uma hora após a notificação da falha; serviço doméstico no local dentro de 24 horas.
